Ultra Review Semitorre ANTEC LANBOY AIR BLUE al detalle. Premios Diseño, Rendimiento y Características islaBit

12. ANTEC LANBOY AIR. Detalles Interior II. Parte Interior Lateral Izquierda. Parte Interior Inferior. Zona Placa Base, PSU y SSD

Parte Interior Lateral Izquierda. Zona Placa Base

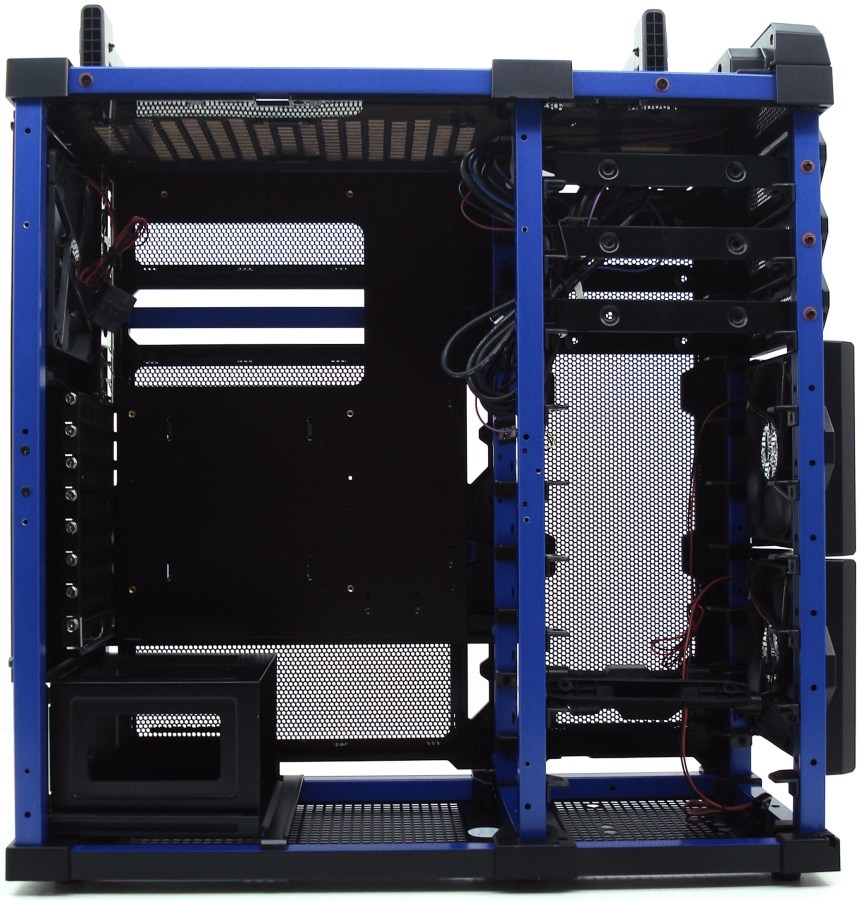

ANTEC LANBOY AIR. Vista Lateral Izquierda Interior. Zona Placa Base. Estructura “Esqueleto” I

Esta fotografía nos sirve para ver claramente el método empleado por Antec para conseguir modular la semitorre, usando una estructura de esqueleto, a través de montantes verticales y travesaños horizontales, consiguiendo separar 2 volúmenes cúbicos en su interior, el izquierdo de la fotografía donde habitará la placa base y la fuente de alimentación y el derecho destinado para los dispositivos ópticos y de almacenamiento de datos.

Tal como ya hemos señalado, la placa base se podrá colocar debajo de la fuente de alimentación, al contrario de como está en la fotografía superior.

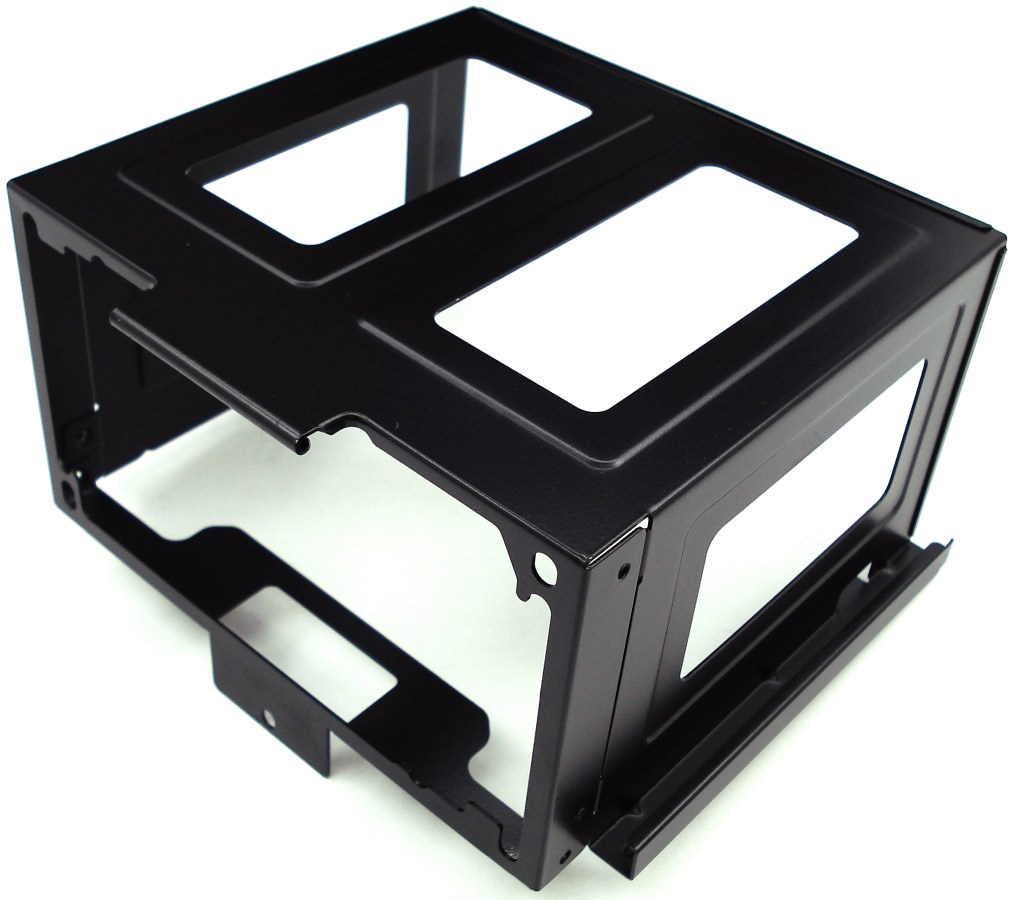

ANTEC LANBOY AIR. Detalle Compartimento Modular Desmontable para Fuente de Alimentación

Este es el compartimento extraíble de la fuente de alimentación. Es necesario montarlo para colocar la fuente y es compatible con fuentes estándar de formato ATX. Este compartimento se coloca sobre un raíl fijo situado en la parte baja trasera, y se estanca con un tornillo trasero manual. Este mismo compartimento se puede invertir 180º para ser montado atornillado en la parte superior, encima de donde iría la placa base. Para ello, es necesario desmontar la trasera y sacar la chapa derecha que soportará la placa base, y sustituir el doble raíl que la sostiene colocándolo corrido abajo, dando cabida al compartimento de la fuente en la zona superior. Cuando veamos el lateral derecho abierto, nos podremos fijar en los ejes que soportan dicha chapa derecha y cómo están montados.

Parte Interior Inferior I. Zona PSU

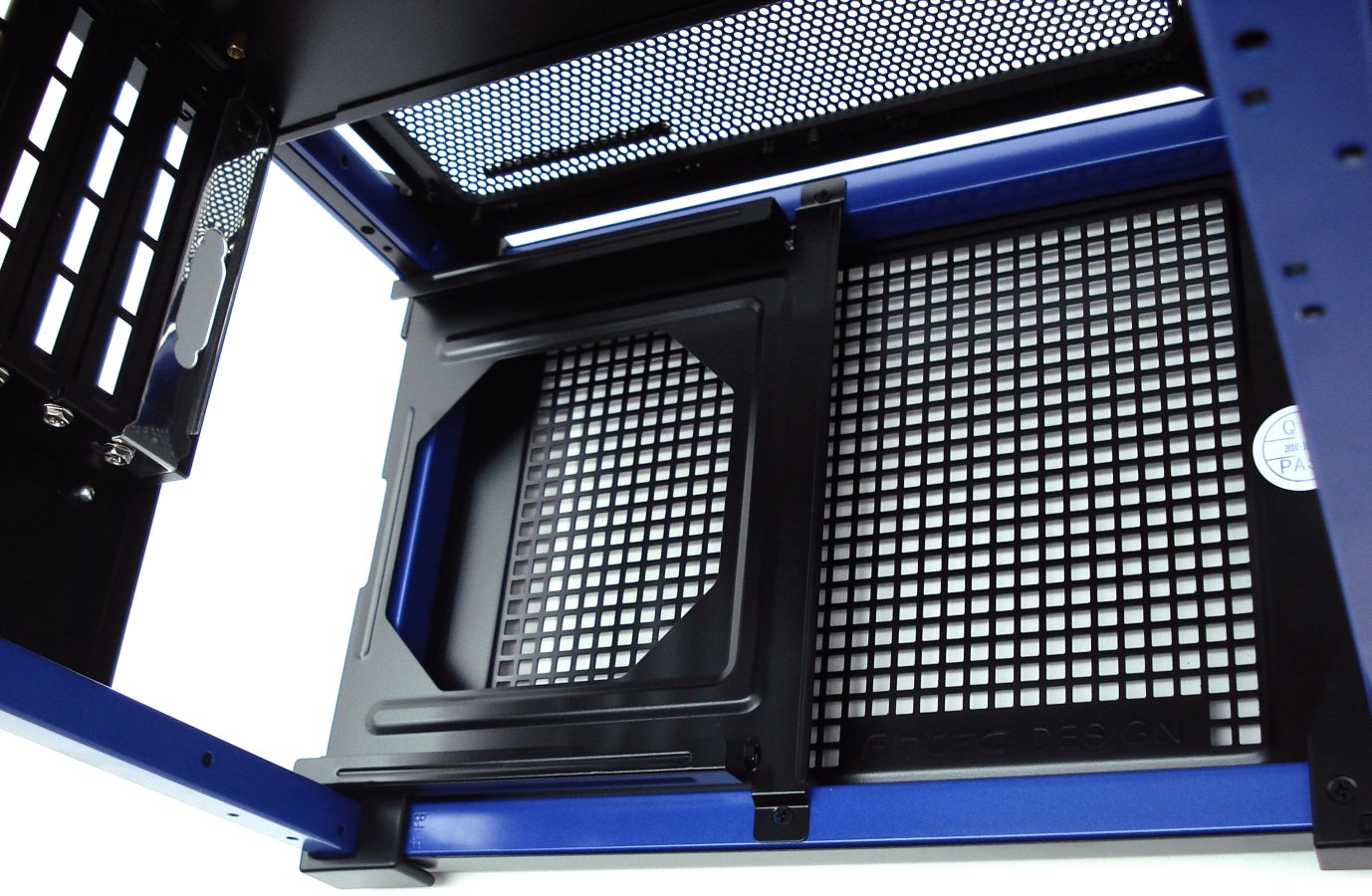

ANTEC LANBOY AIR. Detalle Interior Inferior Trasera sin Compartimento para Fuente de Alimentación

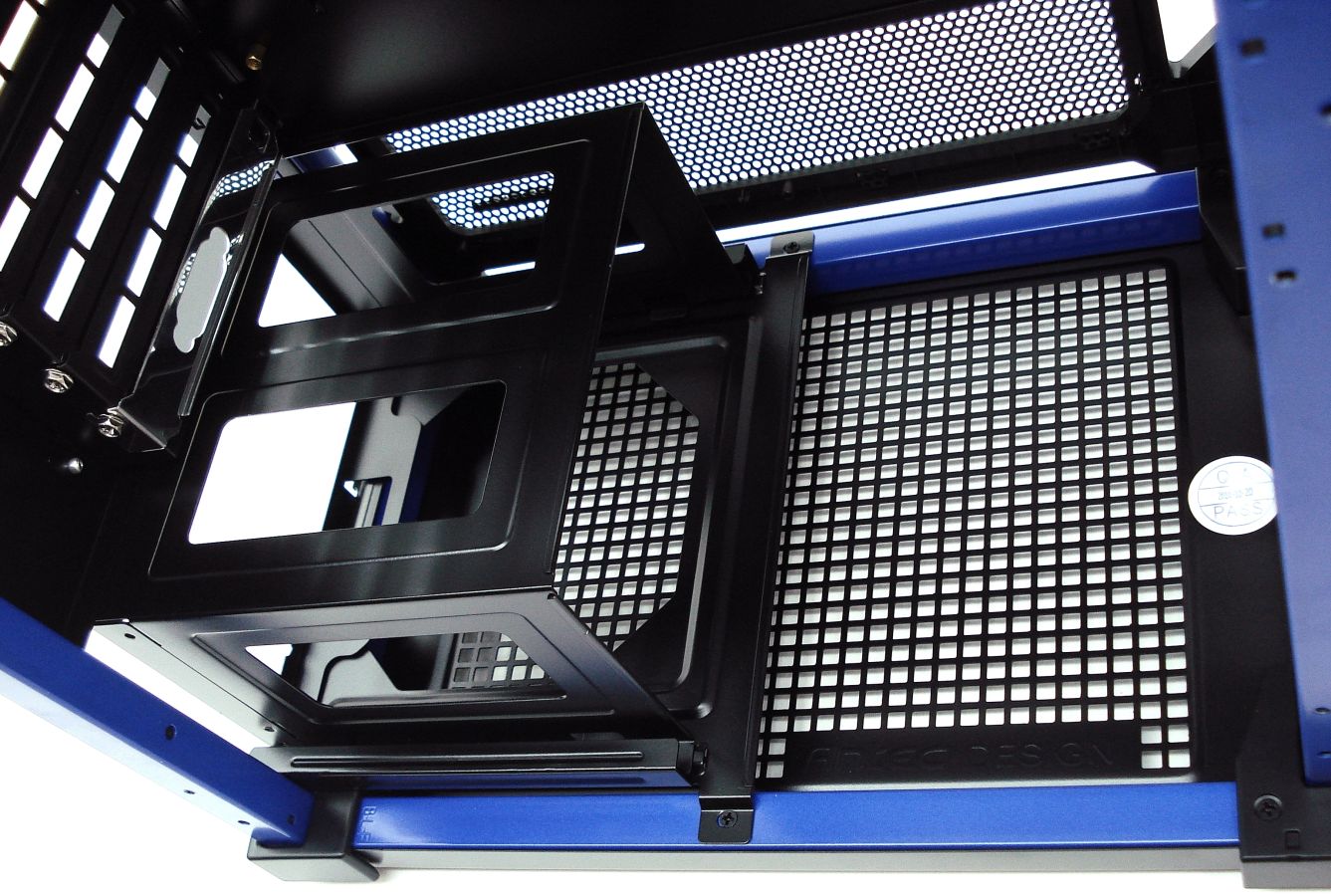

ANTEC LANBOY AIR. Detalle Interior Inferior Trasera con Compartimento para Fuente de Alimentación

El compartimento para la fuente de alimentación está diseñado para no tener problemas con la profundidad de cualquier fuente de alimentación, ya que solo está limitando la altura y anchura, pero no la profundidad. De hecho, al no encontrarse ningún elemento en la zona central baja de la semitorre, se podrá instalar cualquier fuente ATX. La trasera del compartimento está realizada para poder girar la fuente 180º, así podremos colocar el ventilador de la misma hacia abajo o hacia arriba, según deseemos, dando plena compatibilidad para ser montado en la parte superior. El problema es que la fuente estará bastante expuesta al polvo, ya que la LanBoy Air no posee ningún filtro en ningún lado, y a pesar de que la mayoría de los lados están equipados con rejillas tipo mesh con microperforaciones circulares, éstas son de diámetro suficiente para el paso de partículas de polvo. La mejor forma de salvaguardar la fuente del polvo es colocándola en la parte superior con el ventilador orientado hacia abajo.

Parte Interior Inferior II. Zona SSD

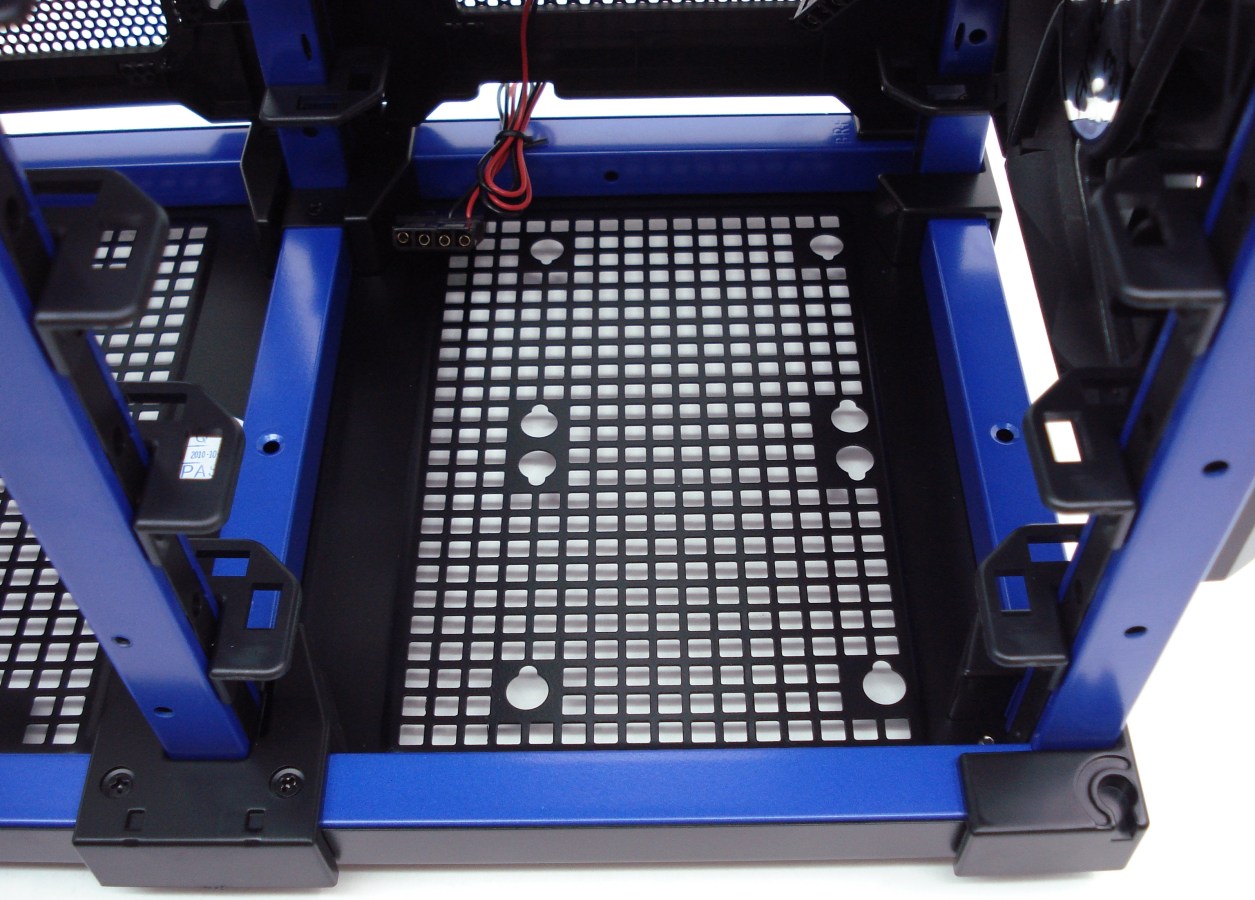

ANTEC LANBOY AIR. Detalle Interior Inferior Delantera para SSD. Detalle Soportes AirMount de Antec

Esta es la zona más adelantada del bajo de la semitorre. Aquí podremos instalar hasta 2 unidades SSD en paralelo, con cuatro troncos de goma y cuatro tornillos cada uno, gracias al kit adjunto en la caja de herramientas.

Además, podemos observar parte del sistema AirMount de Antec, con unos pasantes de plástico fijados sobre los montantes verticales equidistantes entre sí y aplomados, para poder enganchar ahí las piezas que permitirán conservar las unidades de almacenamiento de 3.5″ en suspensión. Al poderse girar las piezas 180º, se podrán colocar dichos dispositivos de almacenamiento en 3 posiciones distintas, gracias a la versatilidad de los ganchos de estas piezas. Algo similar ocurre con las piezas metálicas que servirán para fijar las unidades ópticas, que también se podrán colocar en 3 sentidos distintos, frontal, izquierdo o derecho, esta vez fijados con tornillos, y no con ganchos.
