7. ANTEC LANBOY AIR. Detalles Exterior I. Frontal y Trasera

Frontal

ANTEC LANBOY AIR. Detalle Panel de Conexiones y de Control

El panel de conexiones frontal y de control, está formado por una hilera de conectores divididos y repartidos para aprovechar la anchura. De izquierda a derecha:

  • Botón de reinicio
  • Led de actividad
  • Led de encendido
  • Puerto USB 2.0
  • Conector jack 3.5mm para micrófono
  • Puerto USB 2.0
  • Conector jack 3.5mm para auriculares
  • Puerto USB 3.0
  • Botón de encendido/apagado

El puerto USB 3.0 está identificado por el color azul del conector. Los dos botones disponibles se diferencian por su forma geométrica. Además, el botón izquierdo es más difícil de pulsar, debido a sus reducidas dimensiones. Se ha tenido el detalle de retranquear el panel de conexiones aproximadamente medio centímetro, que ayudará a proteger dichas conexiones frente al acumule de polvo. En la corona se sitúa en grande el Logo de Antec.

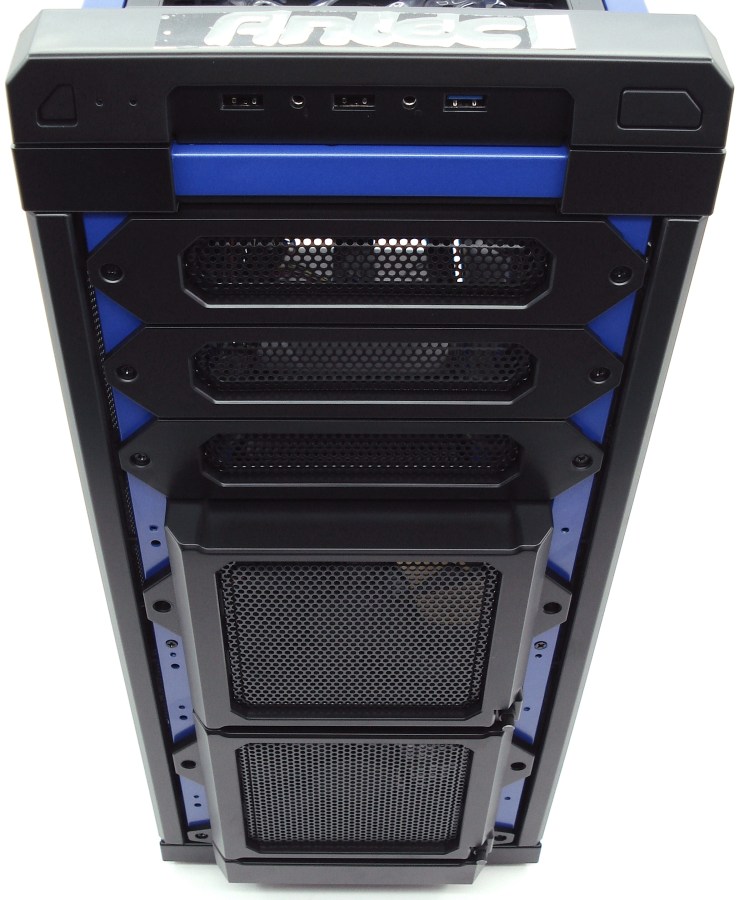

ANTEC LANBOY AIR. Detalle General Vista Frontal

El frontal rompe su continuidad plana en la altura de los 2 ventiladores de 12 cm frontales, gracias a un compartimento que sobresale más de centímetro y medio, garantizando no invadir la zona interior, para dar cabida a todas los dispositivos delanteros en tres sentidos distintos. No obstante, aquí encontramos la primera pega de diseño que tal vez faltaría exprimir todavía más. Lo ideal sería poder montar todo el frontal en el lateral izquierdo delantero (al menos éste) y la ventana que cubre dicho lateral pudiera ser montada en el frontal, diseño enteramente factible. Desgraciadamente no es así en la LanBoy Air y esto nos acarrea algún que otro pequeño problema con las unidades ópticas montadas giradas 90 grados y la ventana lateral. Si se optara por este diseño, se podrían montar 3 ventiladores de entrada en el frontal y 2 en el lateral delantero (a parte de los otros 3 que restan del lado opuesto). El acceso por el lateral de las unidades ópticas y otros dispositivos, como paneles controladores de revoluciones o multilectores de tarjetas resultaría en ocasiones muy ventajoso.

ANTEC LANBOY AIR. Detalle Compartimentos para Doble Ventilador Frontal

Cada uno de los 2 marcos frontales que forman un módulo están equipados con un ventilador, provisto de una rejilla tipo mesh de protección con microperforaciones, además de un potenciómetro para regular entre un rango de 6 a 12V la velocidad de cada uno de los ventiladores.

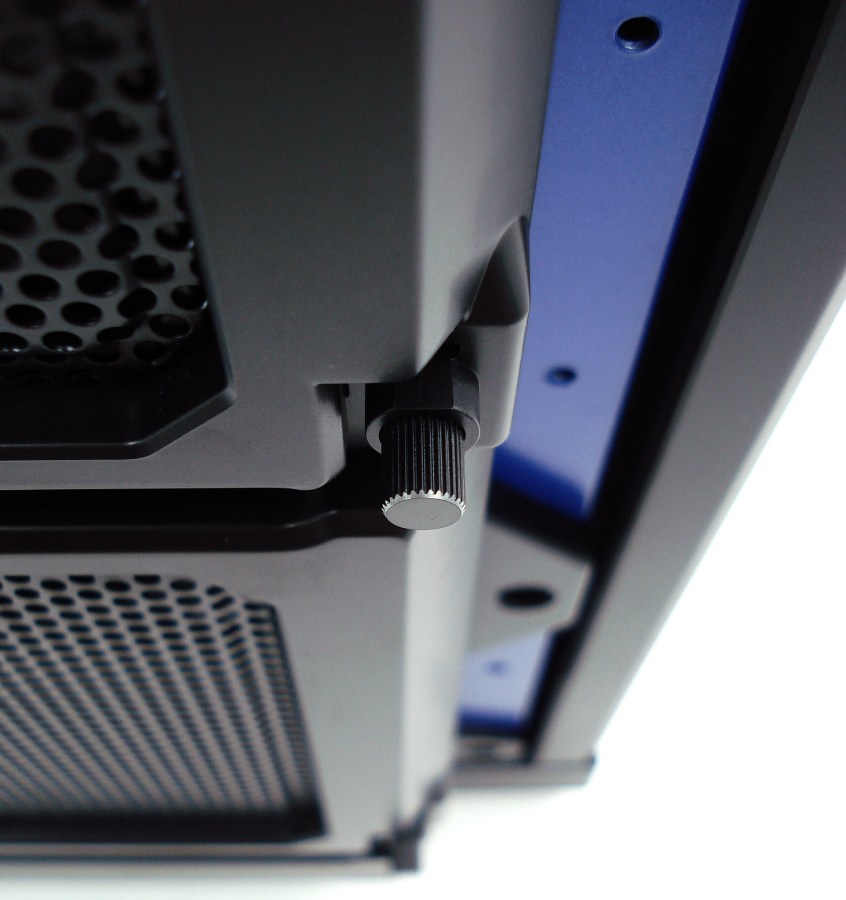

ANTEC LANBOY AIR. Detalle Potenciómetros Frontales

Cada uno de los 2 potenciómetros disponibles se sitúa en la parte inferior derecha de la posición del ventilador. Éstos son extraíbles junto al ventilador, ya que el cable del potenciómetro pertenece a cada ventilador. Esto garantiza el poder sustituir los ventiladores en caso de necesidad, pero de no ser el mismo modelo, carecerán de esta rueda giratoria.

Desgraciadamente Antec se han empeñado en darle mayor comodidad en el tema de desmontar los laterales mediante tornillos manuales, olvidándose del frontal que requerirá del uso de un destornillador. Esto genera un gran salto en la dificultad de acceso entre los laterales y el frontal. De todas formas, se emplean solo 2 tornillos laterales para cada módulo frontal, así no resulta muy laborioso el desmontarlos.

Trasera

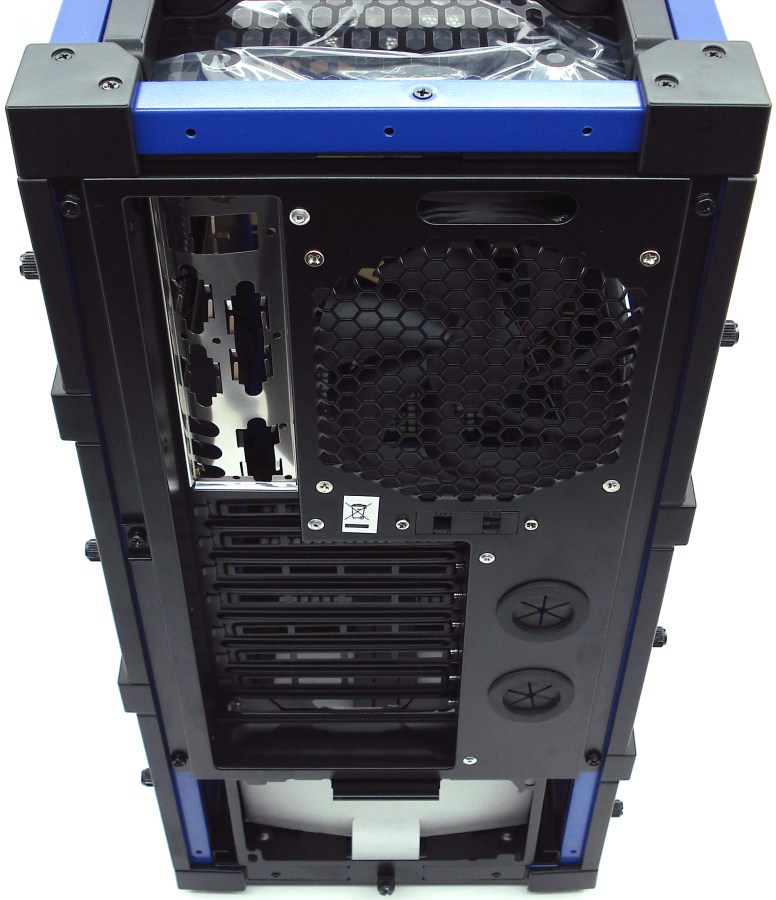

ANTEC LANBOY AIR. Detalle General Vista Trasera

La parte trasera tiene la configuración típica de las semitorres actuales, salvo por algunos detalles. Posee una perforación de paso en la parte superior, por la que podremos sacar cables. Un ventilador de 12cm está instalado orientado hacia el interior, como el resto. Además, dispone de un pequeño panel para fijar 2 interruptores de 2 ventiladores. Está equipada con hasta 7+1 placas PCI traseras, la inferior para poder pasar el cable del conector USB 3.0 frontal, y así poderlo conectar al panel trasero de la placa base que instalemos. Además, es ya habitual ver los dos pasatubos de goma para RL en la altura de las placas PCI metálicas. Lo que la diferencia del resto es la posibilidad de poner la fuente arriba y la placa base abajo, al contrario de la fotografía superior. La placa metálica superior se arma con 5 tornillos de montaje, que encajan con las perforaciones preparadas de los montantes, si la bajamos del todo. Algo parecido ocurre con el encajonado inferior que sujetará la fuente de alimentación, que se podrá fijar en la parte superior.

Por otro lado, la placa metálica que soporta la placa base, se puede extraer por la zona trasera, fijada con 2 ejes correderos, superior e inferior en el lateral derecho. Para ello hará falta desmontar la trasera.

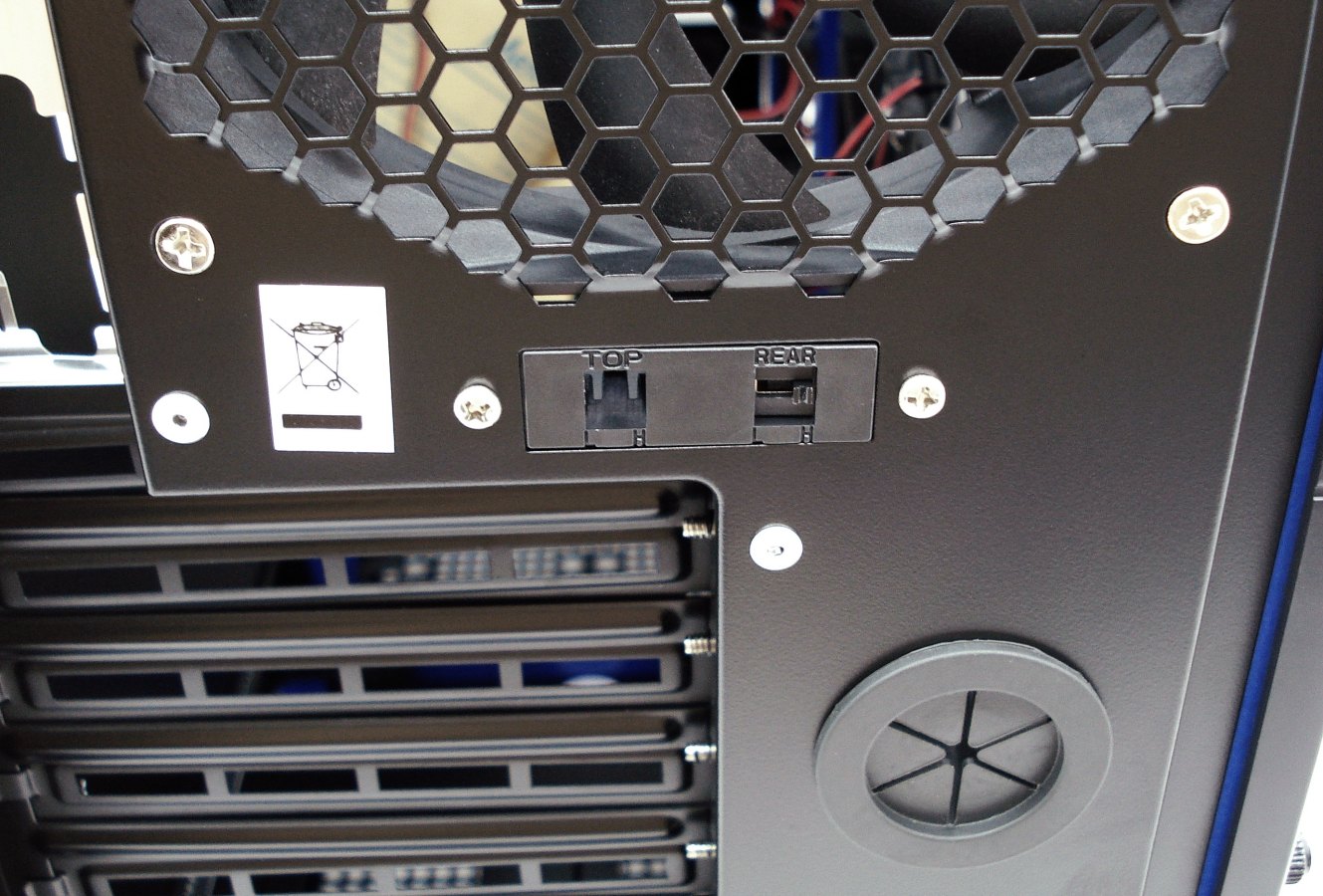

ANTEC LANBOY AIR. Detalle Panel Trasero de Control RPM

El pequeño panel para el control de las RPM, es un simple marco donde pueden fijarse 2 interruptores de doble posición, el correspondiente al ventilador superior («Top» izquierda), y el correspondiente al ventilador trasero («Rear» derecha). Tal como veremos más adelante, los ventiladores laterales también disponen de estos interruptores de doble posición, así que será factible montar alguno de ellos, o lo dos, en el lomo. Dadas las posibilidades de ampliación, creemos que es demasiado básico dicho panel de control. Quizá sería más acertado instalar un interruptor fijo por cada interruptor, con un panel interno con varios conectores de 3 pines, cada uno correspondiente a un ventilador. Así cualquier ventilador adicional que no posea interruptor, podrá ser regulado sin la necesidad de adquirir un rehobus frontal. En este caso en concreto, posibilitando la capacidad de hasta 15 ventiladores, habría sido todo un acierto. No obstante, ya viene mejor equipada que muchas semitorres de la competencia.
