Ultra Review Tarjeta Gráfica ASUS HD 6950 DIRECTCU II (EAH6950 DCII/2DI4S/2GD5) al detalle

9. ASUS HD 6950 DIRECTCU II. Detalles III. Electrónica II. Conectividad II. Salidas de Vídeo

ASUS HD 6950 DIRECTCU II. Detalle Conector Puente 2 Crossfire. Detalle Interruptor Dual BIOS

Otra de las características que suele pasar inadvertida para gran parte de los usuarios es el interruptor de doble posición para hacer arrancar la tarjeta gráfica con su BIOS 1 o su BIOS 2. Este interruptor debe cambiarse de posición con el sistema apagado, de lo contrario no lograremos que arranque bajo la BIOS deseada. Si optamos por cambiarla bajo Windows, generalmente podremos monitorizar la BIOS que hemos cambiado según modelo, pero eso no quiere decir que la tarjeta gráfica funcione con esa BIOS tras el cambio, sino que seguirá funcionando con la BIOS de su arranque inicial hasta un nuevo reinicio.

Normalmente ambas BIOS son idénticas en configuración, aunque hay fabricantes que modifican la BIOS 2 con algo de overclock o overvolt dejando la BIOS 1 tal cual es la referencia. Cada usuario es responsable del uso indebido de tal función, al igual que el empleo de alguna actualización de la misma.

No obstante, ASUS habilita este dispositivo para poder cambiar entre 2 modos de salida de vídeo:

  1. Single Link DVI / DisplayPort (por defecto)
  2. Dual Link DVI / Display Port No Ouput

ASUS HD 6950 DIRECTCU II. Detalle Doble Puente Crossfire. Zona Posterior. Detalle Placa Metálica Trasera de Triple Slot PCI

Para montar esta tarjeta gráfica en Crossfire junto con otra u otras tarjetas gráficas, hace falta usar un puente (o dos) para habilitar tal función y configurarla como es debido bajo el software de AMD, Catalyst Control Center. Para montar la tarjeta gráfica hará falta atornillarla con 3 tornillos, cada uno perteneciente a una altura de slot.

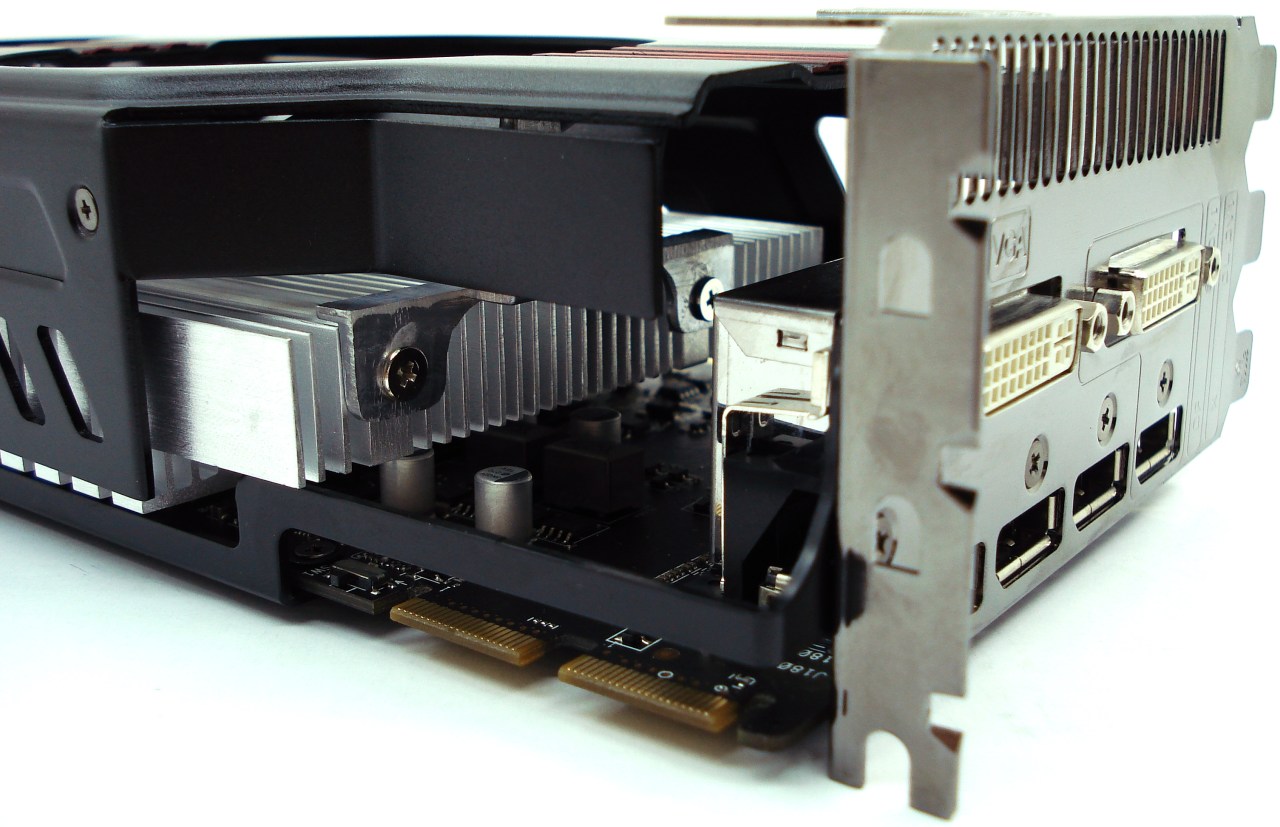

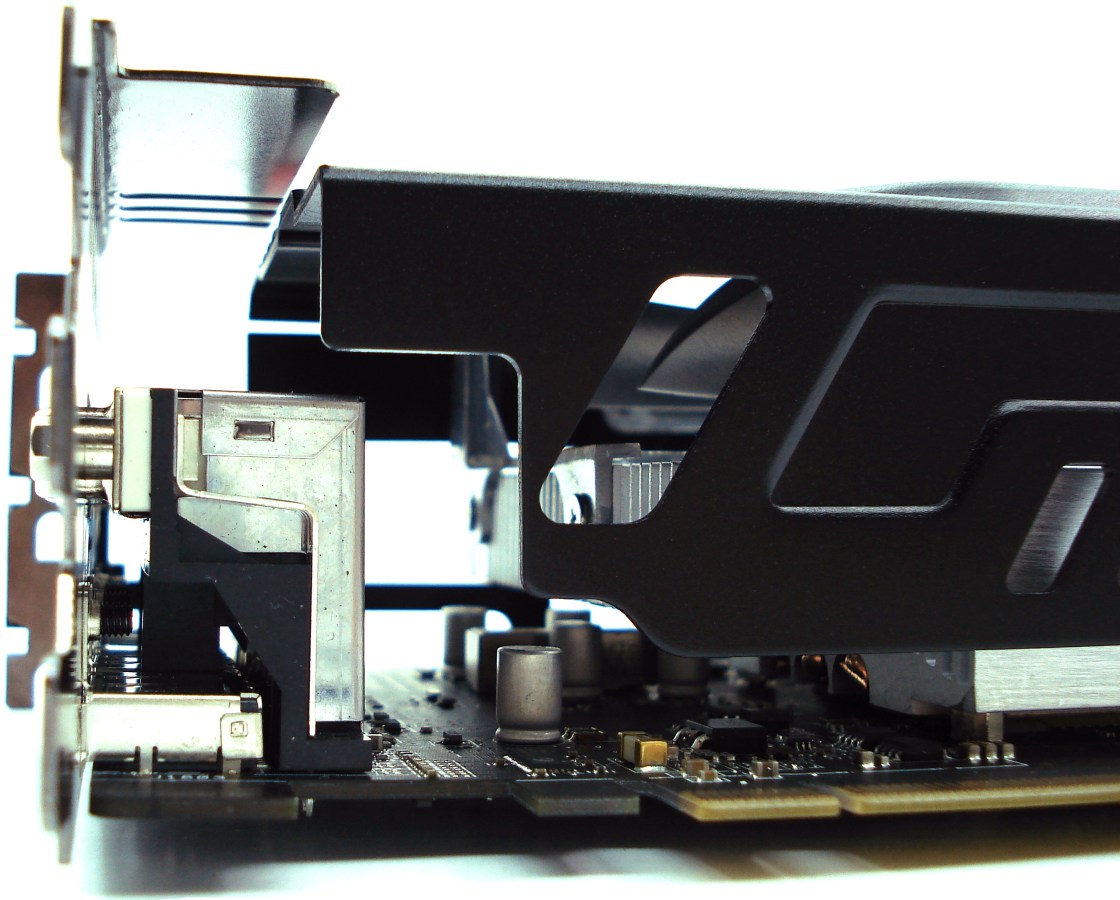

ASUS HD 6950 DIRECTCU II. Detalle Electrónica II. Conectores Panel Trasero Vista Lateral

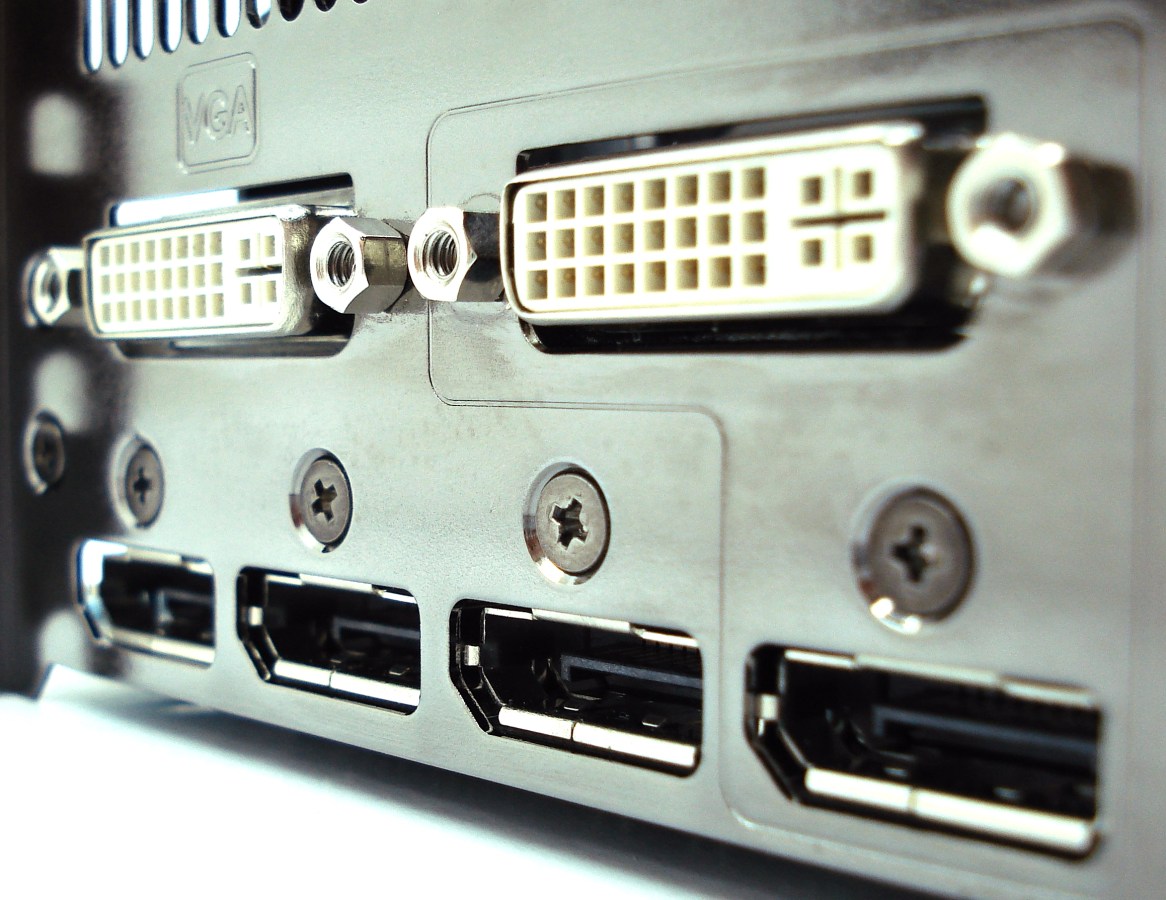

ASUS HD 6950 DIRECTCU II. Detalle Conectores Panel Trasero. Doble DVI + Cuádruple DisplayPort

Aquí tenemos un detalle de los puentes en L de salida para las señales de vídeo. Esta configuración ofertada por ASUS nos permite conectar hasta 6 monitores en su configuración más amplia. Lo más normal es emplear 3 conectores para triple pantalla en la mayoría de los casos. En esta situación es aconsejable usar 3 conectores DisplayPort.

El conector DVI marcado con la siglas VGA (izquierda de la fotografía) es adecuado para añadir un adaptador VGA para monitores CRT (no incluido), mientras que los 4 conectores DisplayPort son destinados a monitores LCD o TV. El área marcada en «L» va referida a la doble función accesible desde el interruptor de doble posición.

Lo cierto es que es una animalada equiparse con por ejemplo 6 monitores de 24″ Full HD para montarlos en configuración de 2×3 (2 filas y 3 columnas), aunque resultaría más equilibrado que una configuración de 1×3, por la relación ancho por alto. Esta tarjeta gráfica es capaz de mover gráficos para estas 2 configuraciones, obviamente con resoluciones ajustadas.

Hasta aquí el apartado de hardware. Veámos qué nos proporciona ASUS con su software y utilidades adjuntos…
