5. NOX BLAZE X2 PROJECT. Vistas en Perspectiva. Diseño y Acabado
Vistas en Perspectiva

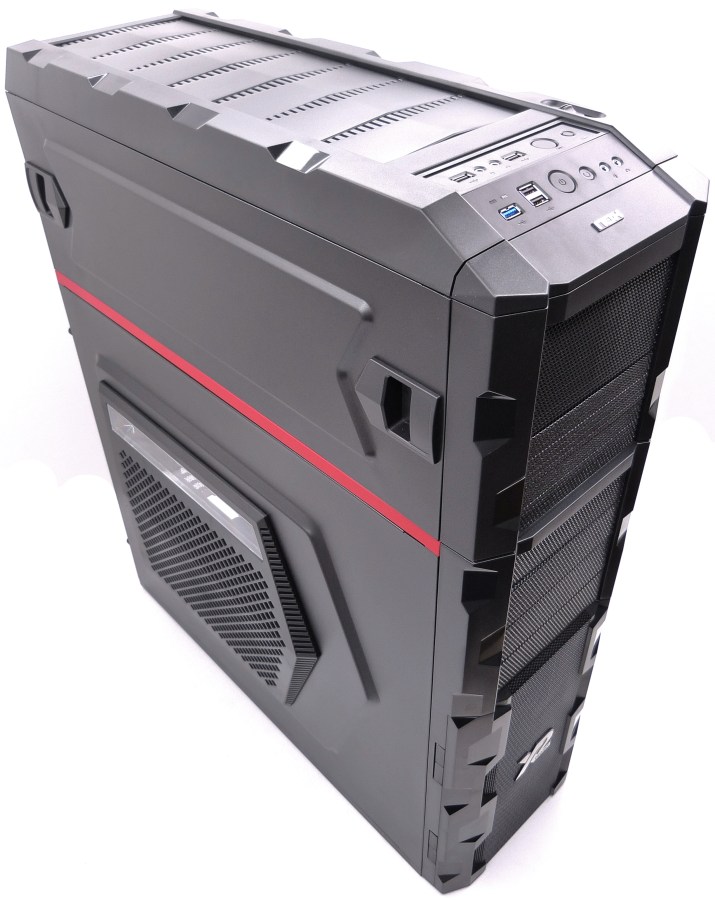

NOX BLAZE X2 PROJECT. Vista en Perspectiva Aérea I. Frontal, Lomo e Izquierda

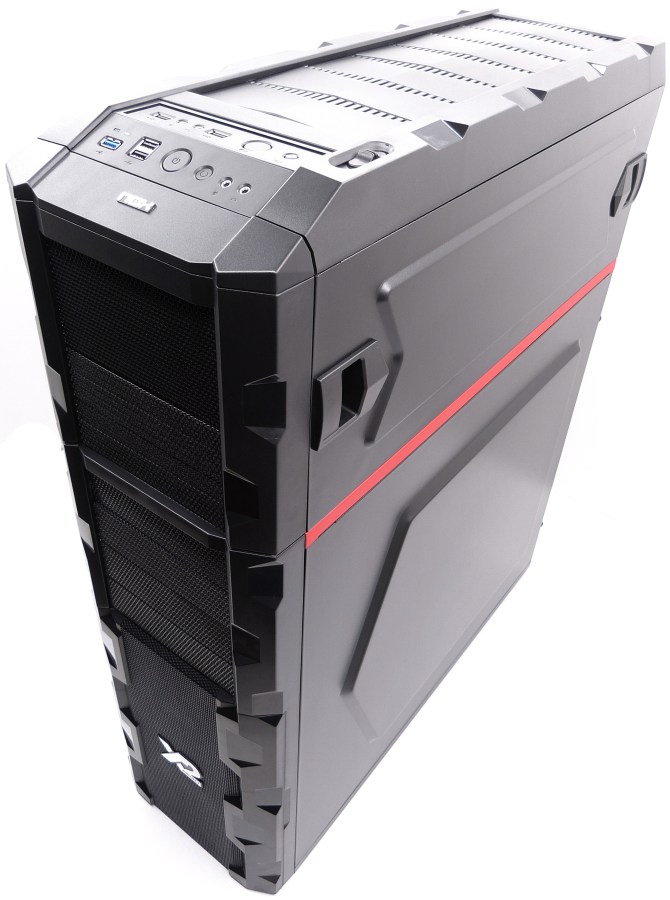

NOX BLAZE X2 PROJECT. Vista en Perspectiva Aérea II. Frontal, Lomo y Derecha

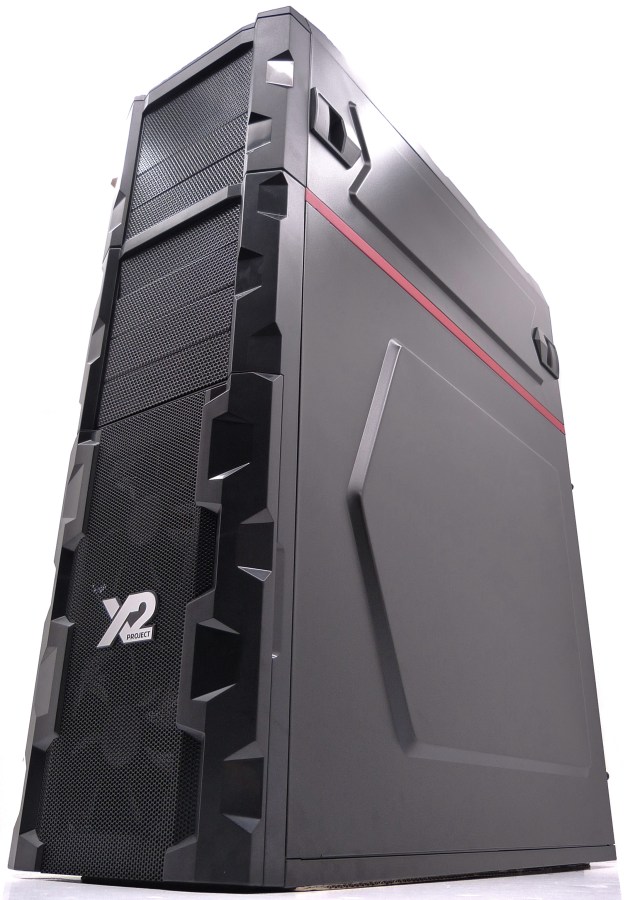

NOX BLAZE X2 PROJECT. Vista en Perspectiva Inferior. Frontal y Derecha
Las vistas en perspectiva nos sirven para apreciar de forma directa el verdadero aspecto conjunto de la Blaze X2 Project. Esta supertorre impresiona por sus dimensiones junto con su toque agresivo frontal, sin perder la elegancia que siempre otorga el negro mate. Además, a simple vista nos podemos percatar de la robustez de la supertorre sin ni siquiera tocarla.
Diseño y Acabado

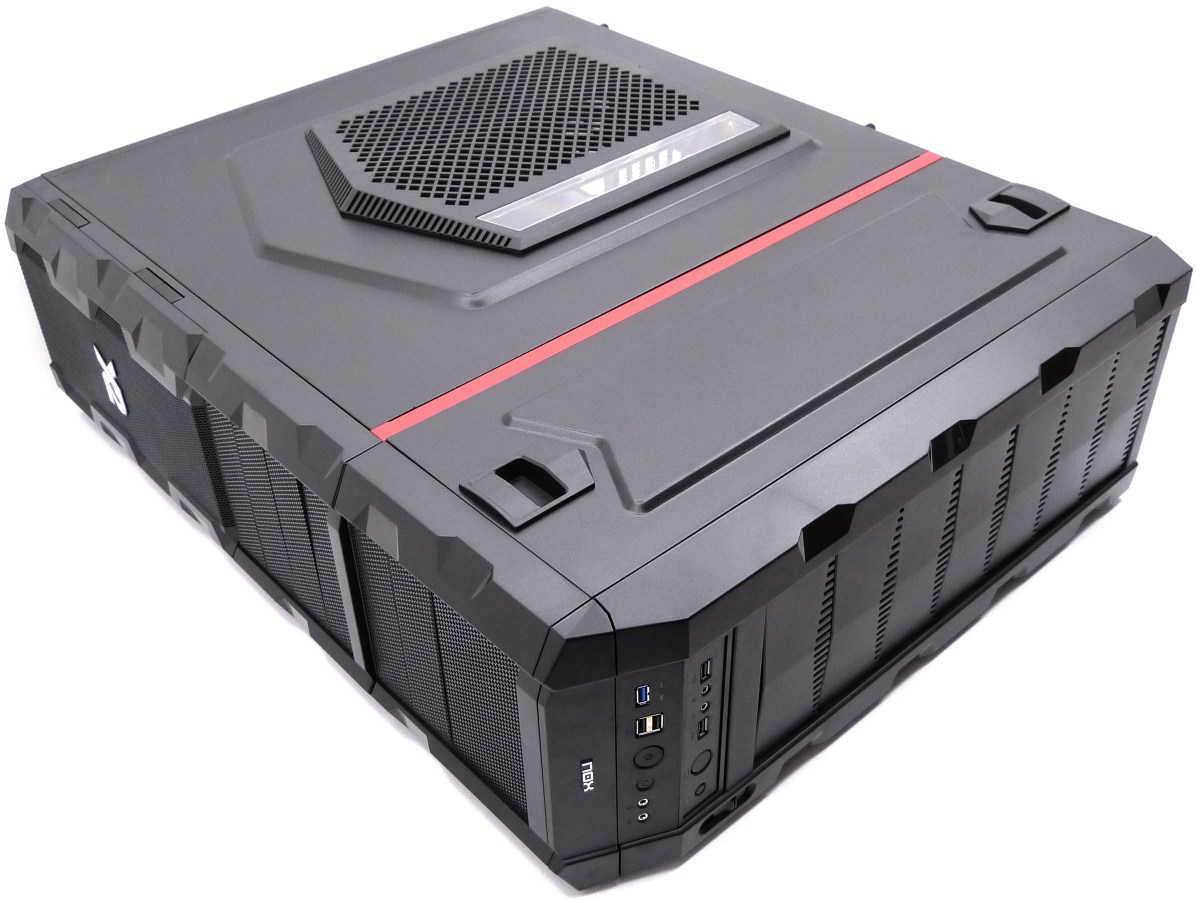

NOX BLAZE X2 PROJECT. Vista en Perspectiva Tumbada. Frontal, Lomo e Izquierda
De entrada, cuanto más grande es una torre, más elaborado debe ser su diseño para éste ser aprovechable al máximo. Siguiendo las 2 premisas nombradas en la introducción de este análisis, esta supertorre está diseñada bastante bien aprovechada, pero siempre cabe algún que otro matiz…
Para empezar, tenemos la posibilidad de montar 2 tipos de cajas para PC totalmente funcionales (esto es 2 placas base con 2 fuentes y todo lo que conectemos a éstos), una supertorre con «dos cabezas» (módulo superior + módulo inferior), para equipar 2 sistemas de computación que funcionan de forma independiente, pero que necesitan ambos sistemas de los 2 módulos montados unidos para funcionar. Es una lástima que no podamos separa los 2 módulos y que los sistemas puedan seguir funcionando separados.
Por otro lado, se puede optar por una semitorre (únicamente el módulo inferior) para únicamente un solo sistema, pero que poseerá 2 paneles de conexiones superiores (éstos nos separables), resultando sobrante uno de ellos (en realidad solo sobrarían 2 botones y 2 LEDs). En este último caso nos deshacemos de la cabeza (módulo superior), que resultaría algo inútil tratada de forma individual, ya que no tendría ni lomo ni base.
NOX BLAZE X2 PROJECT. Fotografía de Exposición Lateral. Filtro Lateral y Puerta Frontal Semiabierta
Lo siguiente está enfocado hacia su frontal y su simetría. La puerta abatible se abre hacia la izquierda, y ocupa su espacio. La mayoría del acceso al interior de la supertorre la realizaremos por su lateral izquierdo. El diseño más acertado es abatir la puerta hacia la derecha, de manera que toda la zona de acceso por parte del usuario se acomete por la zona izquierda y frontal izquierda. Además, la zona más adecuada para ubicar este tipo de torres, tal como están concebidas, es en la derecha de la ubicación del usuario, precisamente para su fácil acceso; acceso más directo, más cómodo. De modo que la mejor opción sería construir un diseño frontal donde la puerta permitiera montarse girada 180º sobre su mismo plano, aprovechando la simetría del diseño frontal, con la posibilidad de armar sus bisagras tanto en el lateral izquierdo (tal como está diseñada ésta) como en el lateral derecho. Así será el usuario quien monte la puerta a su gusto, conservando exactamente el mismo aspecto en diseño. El logo del X2 se podría montar en otro sitio o incluso donde está, con la posibilidad de poder girarlo.
A parte, nos encontramos con un pequeño obstáculo a la hora de mantener el equipo limpio. Los filtros antipolvo deben ser limpiados periódicamente, para dejar el paso del aire sin obstrucciones. Esto significa acceder a los filtros. La NOX Blaze X2 Project, posee 3 filtros que deben ser limpiados:
- El lateral izquierdo, de fácil acceso y extraíble hacia atrás.
- El inferior para la fuente de alimentación, extraíble hacia atrás.
- El frontal de la puerta abatible en horizontal, armado con 6 tornillos.
Aquí nos encontramos con varios detalles que implicarían cambiar el diseño para facilitar las cosas, relacionadas en la comodidad y el peso y dimensiones de la supertorre…
En primer lugar, el filtro del lateral tendría un acceso mucho más cómodo extraído hacia delante, y no hacia atrás. En el momento que tengamos que limpiarlo, como tengamos la pared o un mueble detrás, que será lo más habitual, tocará o bien desmontar el lateral de la torre (armada con 2 tornillos), o lo que es peor, moverla/correrla de su sitio, que requiere un esfuerzo extra por parte del usuario. Una vez montada, cuanto menos se mueva mejor.
En segundo lugar, el filtro inferior de la fuente se extrae por detrás. Éste al ser más pequeño igual no resulta tan difícil de extraer por detrás, pero siempre que se pueda diseñar para extraerse por el lateral izquierdo, mejor. Una ventana lateral izquierda se diseña para ser vista. El acceso será por la zona izquierda, así que dicho filtro sería más cómodo acceder por dicha zona. En este caso, tenemos las patas adjuntas que actúan de asiento, que impedirían extraer el filtro por el lateral. Pero tampoco sería mala idea que se extrayera hacia delante, por la base intermedia de algún modo, ya que las dimensiones y el acceso lo permiten (podemos meter la mano debajo de la base, entre las patas).
Todo esto ya son detalles de pulido, que implican no usar más material, sino modificar el diseño; el coste de producción sería muy similar. La Blaze X2 Project tiene todas estas funcionalidades, algunas mejorables, pero ya las tienen, cosa que carecen muchas de las torres que vemos actualmente en el mercado. Tal como veremos, dispone de mucha cabida en su interior, estudiada precisamente para eso. El hecho de poder equiparla con 2 placas base, aunque una sea de formato reducido, le abre un gran abanico de posibilidades. Además, dispone de varias combinaciones entre dispositivos; instalar varias combinaciones de fuentes de alimentación, disipadores altos de CPU, posibilidad de añadir muchos ventiladores e incluso de instalar un radiador de gran formato para RL, metido en el interior del módulo superior. La sustitución facil «Easy Swap» de varios dispositivos, la gestión excelente del cableado interno y la electrónica usada con placas que incluso sirven para alimentar ventiladores de 3 pines vienen incluidas en un pack global de diseño, que resulta muy acertado para colocarse en una posición superior dentro de las gamas de torres para PC.
Los materiales empleados, tal como iremos viendo, son de calidad, encajan perfectamente. El montaje y desmontaje de los laterales va muy fino. Incluso el sistema de fijación entre los dos módulos de la supertorres está ajustado milimétricamente para desmontarse sin esfuerzos (armado con 4 +4 tornillos). Más del 90 por ciento de la supertorre es puro metal, entre acero SECC y Mesh, con una pequeña porción de plástico ABS en el frontal, el lateral y las patas, que la hacen extremadamente pesada, pero a la vez muy robusta. No se usa el aluminio para nada, que podría haber servido para aligerar el chasis, aunque es posible que hubiera encarecido el producto. Si se optara por sustituir el ABS por aluminio, hubiera incrementado todavía más el peso, algo innecesario. Hoy en día se fabrican plásticos con acabados muy buenos.
Se emplea pintura negra y roja en tono mate. Debido a su peso, debemos tener cuidado al mover ciertas piezas, como las puertas laterales, que pesan lo suyo, para impedir picar o rallar la pintura. Lo mejor es que está completamente pintada, así que la oxidación va a ser parte del olvido, y la durabilidad un tema muy presente.
En resumen, la Blaze X2 Project ha encontrado un equilibrio bastante acertado entre el diseño, el trato de los materiales que lo conforman y un aspecto y acabado francamente bueno. Incluso el plástico ABS empleado se nota de calidad, que suele ser el material que más canta cuando un producto no es de nivel superior. Quizá se podría haber creado con algo menos de peso, que va a ser el caballo de batalla constantemente por parte del usuario que posea una. Pero siempre que la robustez esté palpable, se entiende que está enteramente justificado, y así es de preferible.
Hola buenas.
Soy un poseedor de una Blaze X2, y realmente la caja es enorme. Nunca he visto nada igual.
Quería comentar unas cosas en cuanto a la parte de arriba, ya que esta parte la he utilizado para montar una refrigeración liquida con un radiador cuádruple (480).
Bien, el problema de esta caja en el modulo superior es que la parte de las bahías de 5,25 no se pueden desmontar.
FOTO: NOX BLAZE X2 PROJECT. Detalle Interior Zona Delantera. Bahías de 5.25″ (Módulo Superior) — PAGINA 16.
Al no poderse desmontar esas bahías supone un problema para el montaje de una RL porque la tapa superior de las bahías por arriba está cerrada. Con lo cual no permite maniobra para colocar racores y depósito.
Yo tuve que serrar esa parte de arriba para dejar libre el espacio (no quedaba otra en mi caso).
Otro inconveniente en cuanto a refrigeración liquida es la tapa extraíble de arriba del todo. En mi opinión hubiera sido mejor poner una rejilla perforada metálica mejor que la tapa da plástico con la abertura de aletas que no permiten una entrada de aire en condiciones. Además para temas de modding quedaría muy bien con ventiladores con Leds.
Otra cosa que yo cambiaría es la tapa lateral. Estaría bien que dieran la opción, para adquirirla por separado, de una tapa con ventana transparente. La pequeña rendija que dejan en la tapa se queda muy corta para tanto tamaño de caja.
Lo mismo puedo decir de la parte superior, con una ventana transparente ganaría muchísimo más.
En definitiva, es una caja buenísima, con espacio enorme, pero creo que la parte de arriba en vez de estar enfocada hacia el montaje de un PC suplementario debería de estar más pensada para una refrigeración liquida más optimizada. O por lo menos dar la posibilidad de elegir entre parte superior para PC o para RL. (algunas perforaciones circulares más por arriba hubiera estado de lujo).
Por tanto ojito con los que vayan a poner un radiador cuádruple porque tendrán que ingeniárselas para montarlo ahí con esas bahías.
Hola Juan A.,
Gracias por tus indicaciones, sobre todo sobre el tema del RL. Una de las pocas cosas que no hemos podido montar, directamente porque no disponíamos de uno, era algún sistema de RL y en ese sentido el análisis no estaba completo del todo.
La verdad es que si nos ponemos a pensar para perfeccionar más cosas de la Blaze X2 la lista no sería corta precisamente, sobre todo en en módulo superior y en algún lateral. Pero ya estamos en frente de una supertorre con muchas posibilidades. Es precisamente por lo que te ha pasado a ti, por lo que está redactada la introducción en la página 1, referida a la dichosa versatilidad, en la que muchas cajas de hoy en día hacen corto.
Sobre la zona delantera del módulo superior, tal vez esta zona sea una de las más «dejadas» por parte del fabricante, y quizá por eso te encuentres con esas incompatibilidades según que RL instales…
Si te atreves a hacerle fotos a lo que has hecho, y a tu Sistema RL estoy incluso dispuesto a publicártelas bajo tu nombre en este mismo artículo…
Saludos!
Tengo un amigo que piensa comprarse este case, tiene un radiador triple pero quiere comprarse uno cuadruple, y si en vez de poner las conexiones del radiador hacia adelante las colocabas detras??? en donde esta la entrada de la mini fuente, no se podria hacer asi sin picar?
Pues se puede hacer eso que dices sin problema. Si tu amigo tiene sólo uno triple va a tener espacio de sobra.
En mi caso es cuadruple, con lo cual esa bahía de 5,25 me estorbaba según está. A mi modo de ver debería de ser desmontable, o por lo menos que tuviera sólo los railes y la tapa de arriba despejada.
Al ser una caja pensada para poner un mini-PC para montar una RL en la parte de arriba te las tienes que ingeniar un poquito y tener paciencia. El circuito del agua debe ser lo más corto posible para optimizar el flujo.
Para mi gusto deberían de haber 2 versiones, una para montar un PC y otra para RL exclusivamente.
Pues la verdad que intentaré hacérselas, pero vamos, no soy ningún profesional del montaje, simplemente un aficionado.
Es la dichosa bahía de 5,25 de la parte superior la que en mi caso me dio problemas ya que mi radiador (un XSPC rx480) tiene bastante grosor, y juntándolo con los ventiladores tiene aún más grosor. Con lo cual la tapa de la bahía impedía poner los racores en esa dirección.
Ojo. No digo que esa bahía sobre, sino que en este caso justo en ese sitio he puesto un deposito EK-Bay Spin. Si no la tuviera no lo podría montar ahí.
Con que hubiera estado abierta por arriba y solo conservar los railes para meter en este caso el depósito hubiera bastado.
Con un radiador triple, tanto para ventiladores de 12cm como de 14cm no hay ningún problema, ya que tiene muchísimo espacio. Pero para el de 4 de 12cm (mi caso) la cosa cambia.
Trataré de hacerle fotos. Alguien más experimentado en el montaje hubiera podido hacer algo más decente, pero bueno, pongo estos comentarios por si a alguien se le ha ocurrido montar algo parecido a lo que comento.
Ok, si al final decides hacérselas, envíamelas a mi correo, por favor. Puedes acceder a él pinchando en mi nombre como autor en el análisis. Te las publicaré con mucho gusto. No te preocupes si no quedan muy bien, la cuestión es que se vea.
Si con eso evitamos que otros usuarios tengan problemas, ya habremos hecho mucho… Además, queda genial ver como se lo montan otros usuarios, créeme…
Creo que deberian haber hecho que se pudiera colocar una micro-atx ya que la caja es bastante grande como para mantener 2, y poner las fuentes arriba.
También hubiera estado bien que en vez de tener que poner una SFX pues poner una ATX normal y quitar tanta disco duro extraible en caliente en la parte superior (que esta genial, pero quiza un poco menos).
Yo por mi parte esperare a la siguiente nox Blaze si es que la sacan a ver que han mejorado.
Esta torre está concebida para conservar el doble módulo. Indistintamente de si está enteramente bien diseñada para todo, que eso es harto difícil, colocar 2 placas micro-ATX obliga a colocarlas en vertical, una encima de la otra, por lo que seguramente te cargues el sentido del doble módulo separable.
Por otro lado, sí puedes instalar 2 fuentes ATX (de las normales), una en el módulo inferior, y otra en el módulo superior (donde iría la SFX), a través del adaptador incluido, por ello se aumenta en flexibilidad en dicho módulo.
Quizá en toda la tira de fotos no se aprecia todo lo que esta torre es capaz de ofrecer, pero está francamente bien, eso sí, creo que es muy muy grande para mi gusto, pero me toca ser objetivo y no tirar por tierra el esfuerzo que hacen las marcas en cada análisis, que dicho sea de paso, a veces, no siempre nos presentan verdaderas maravillas…
Un saludo
Tengo una de estas desde hace un par de meses, pero hasta dentro de unas semanas no montaré un equipo completo en ella.
Aunque no la he usado la he estudiado bastante, y hay ciertas cosas que me preocupan y molestan. Varias de las bandejas para discos de 3’5 tienen la pestaña muy floja, tanto que a veces salen solas. No sé si al tener montado dentro el disco deformará algo la bandeja y hará que algo no ocurra, pero de momento evitaré poner cosas importantes en ellas.
Una de las pestañas de bloqueo de los laterales del módulo superior no cierra bien, y también se desbloquea sola.
Mientras en el lateral se puede instalar perfectamente un ventilador cooler master megaflow 200, en la parte inferior no =/
El cable para conectar el frontal de audio al equipo inferior queda muy justo si lo pasas por detrás, por lo menos en mi caso.
Y creo que esas son todas mis quejas sobre la caja, que por lo demás es excelente 😛
Montada. Los raíles de los discos duros al final no han dado problema. Pero me he encontrado con un par de cosas que no me han gustado mucho.
Los dos ventiladores delanteros hacen ruido, demasiado a mi parecer.
Y los leds de encendido y de actividad del disco duro… azules? xD ventiladores con led rojo, línea roja y leds azules? XD en fin. Si no encuentro un recambio rojo me parece que dejaré los leds desconectados.
Hola atomsk, ¿qué tal?
¿Acaso no eres del Barça? Bromas a parte, dependiendo de cómo y donde coloques la torre, los LEDs azules te podrían molestar o no, por la luz que emiten. Puedes dejarlos desconectados, la placa o placas base funcionarían igual, no hay problema. Si quieres cambiarlos haciendo un poco de taller (sustitución por soldado o montando un cableado nuevo en los LEDs que adquieras), asegúrate de que los LEDs que compres, coincidan en tamaño y tengan las mismas especificaciones, misma tensión, misma intensidad…
Respecto a los ventiladores es ya mas subjetivo. Personalmente prefiero que hagan algo más de ruido justificando su incremento de caudal, y regularlos con un rehobus frontal o similar (que puedas ponerlos a toda castaña o reducirlos «en modo silencioso» pero que tengan cierta presión). Ocurre que hay fabricantes que equipan ventiladores muy silenciosos (muy lentos), en detrimento del caudal, y que encima los meten en una posición parecida a ésta, llena de filtros y material físico que impide el paso fluido del caudal de aire, cargándose la poca presión que ofrece cada ventilador. Además, al colocarlos en una ubicación así, al chocar el aire en movimiento con el material, aumenta ligeramente de sonoridad, y esto para los que más quieren silencio pues empeora ligeramente, menos caudal efectivo, más ruido. Conforme se te vayan llenando de polvo, la sonoridad aumentará. Mantenlos siempre limpios.
Pero bueno, esta torre está francamente bien. Hay otras torres también de las caras que están peor en refrigeración, sonoridad y tal… Respecto a la calidad de los ventiladores, eso ya es un mundo a parte. Si quieres uno muy bueno te tocará comprarlo a parte… Si al final solo te quejas de esto, pocas pegas le has puesto…
Al final es acostumbrarse, 🙂
Un saludo y a disfrutar de esta Beeeestia!
Actualización, parece ser que con los discos duros puestos, es bastante raro que las bandejas se abran solas, e imposible que se salgan de su sitio sin tirar, así que ese problema solucionado.
Aparentemente lo que hace ruido con los ventiladores delanteros, no son los ventiladores en si, si no la puerta, que al vibrar choca con la caja.
Entre los filtros de polvo que ya trae y el que me hice a lo bricomanía para la parte de abajo, el poco polvo que entra es muy muy fino y tarda siglos en acumularse, así que estoy muy contento con la caja.
Ahora, a ver como leches me la llevo a partys xD
