Review Fuente AEROCOOL STRIKE-X 1100W. ID-02

5. AEROCOOL STRIKE-X 1100. Pruebas

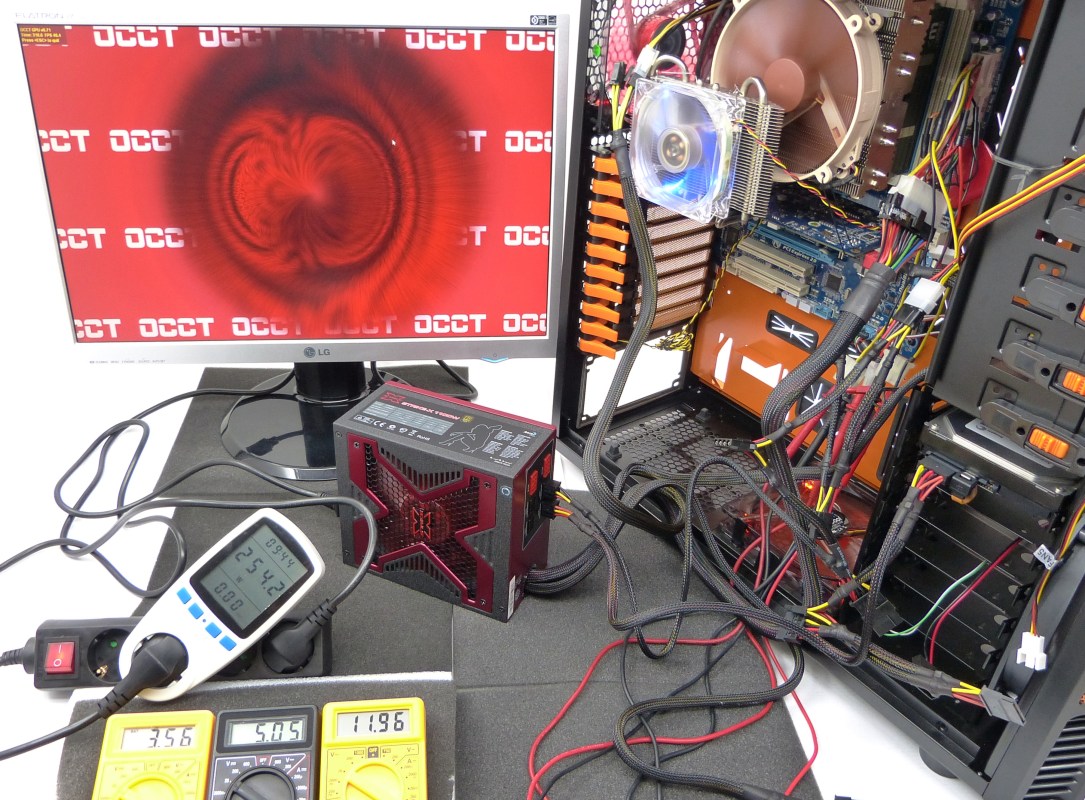

AEROCOOL STRIKE-X 1100. Fotografía Aleatoria Equipo de Pruebas

Equipo de Pruebas Empleado:

Hardware:

  • Torre: Aerocool X-Predator Evil Black Edition
  • Fuente de Alimentación: AEROCOOL STRIKE-X 1100W. ID-02
  • Placa Base: Gigabyte GA-890GPA-UD3H
  • Memoria RAM: 2 x 2GB DDR3 1600 Mushkin 1.9V
  • Procesador: AMD Phenom II X3 720 (Sin OC), 95W
  • Tarjeta Gráfica: Point of View Nvidia 8800GT 512MB, 110W
  • Disco Duro: Seagate SATAII 200GB
  • Rehobus Controlador RPM: Nesteq MaxZero
  • Ventiladores 23 x 20 cm: 2
  • Ventiladores 14 x 14 cm: 3
  • Ventiladores 12 cm: 0
  • Ventiladores 9 cm: 1

Potencia máxima consumida por este equipo: entre 248 y 305W, según la eficiencia energética de la fuente de alimentación.

Se ha empleado un equipo de potencia de entrada relativamente baja, para poder contrastar diferentes fuentes de alimentación, incluyendo fuentes que ofrecen una potencia de salida más modesta.

  • Monitor: LG 22″ TFT DVI, resolución 1680×1050 a 60Hz (no conectado al aparato medidor de potencia consumida)
  • Teclado y Ratón: Inalámbricos Logitech MX 3200 (funcionan con pilas)

Se considera que estos 3 periféricos no son alimentados por la fuente de alimentación probada.

Software:

  • Windows 7, 64bits
  • Juego Crysis 2
  • Programa OCCT v3.1.0

Aparatos de Medición:

  • Polímetro I. Tensión CC 3.33V.
  • Polímetro II. Tensión CC 5.00V.
  • Polímetro III. Tensión CC 12.00V.
  • Medidor de potencia consumida. Entrada de CA a 230V/50Hz.

La tensión de entrada de CA empleada es de 230V a 50Hz.

En todas las pruebas realizadas se ha obviado la medición de las tensiones de salida de +5Vsb y -12V.

Resultados Pruebas Potencia Consumida y Estabilidad de las Tensiones de Salida de CC con Polímetros

Para ver los resultados, consultar la macro tabla adjunta a continuación:

Pruebas de Carga:

  • Carga Baja: bajo escritorio Windows 7, sin actividad alguna
  • Carga Media: bajo juego Crysis 2, configuración alta
  • Carga Alta: bajo prueba de carga “Power Supply” del programa OCCT v3.1.0

Las mediciones de las tensiones de salida se toman directamente puenteando el cableado de 24 pines para alimentar la placa base, con un adaptador construido a propósito. Los valores de las tensiones medidas son los correspondientes a +3.3V, +5V y +12V1 (raíl 1 de +12V). Para las fuentes de alimentación con 2 o más raíles de +12V, se ha comprobado que el comportamiento en estabilidad es muy similar al raíl +12V1, puenteando directamente en cada raíl respectivamente.

Resultados Pruebas Software OCCT v3.1.0. Estabilidad de las Tensiones de Salida de CC

Configuración del Software OCCT

  • Prueba de Carga: Power Supply
  • Duración: 15 minutos
  • Resolución 1680 x 1050 a 60 Hz
  • Complejidad Shader: Por Defecto (0)
  • FullScreen: Activado
  • 64 bits Linpack: Activado
  • Hyperthreading: Desactivado

La prueba de carga “Power Supply” se considera la más pesada del software OCCT y una de las más exaustivas disponibles en la actualidad para probar la estabilidad del sistema.

Para determinar si son o no buenos resultados, se considera que el rango de cada tensión de salida de corriente continua debe comprenderse entre los siguientes rangos:

  • Rango de Tensión de Salida +3.3V CC: entre 3.10V y 3.50V
  • Rango de Tensión de Salida +5V CC: entre 4.75V y 5.25V
  • Rango de Tensión de Salida +12V CC: entre 11.40V y 12.60V

Cualquier medición que sobrepase estos límites de cada rango, otorga un resultado no adecuado para la correcta alimentación de todos los dispositivos del sistema conectados a la fuente.

En cada gráfica, la medición ideal, siempre es aquella línea roja lo más plana posible (con pocas crestas y pocos valles), acercándose siempre lo máximo posible a la línea horizontal plana de referencia (línea azul).

Para contemplar los resultados y así poder contrastar, se aconseja estudiar la macro tabla adjunta anteriormente, y los gráficos que se muestran a continuación… Se recuerda que existen otras 21 fuentes de alimentación que han sufrido exactamente las mismas pruebas bajo las mismas condiciones. Por tanto, todos los resultados pueden ser contrastados directamente.

Como aclaración final, cada fuente de alimentación, incluidas las del mismo modelo (mismo fabricante, misma serie, misma potencia, mismo nombre) puede comportarse de manera distinta según qué entorno, puesto que cada fuente de alimentación es única, a pesar de usar incluso exactamente los mismos componentes eléctricos. Esto indica que 2 modelos idénticos pueden ofrecer distinta estabilidad, e incluso distinta eficiencia energética, montadas respectivamente en el mismo sistema de computación.

Así que todas estas pruebas ofrecidas, deben servir como mera orientación o referencia, ya que al igual que cada fuente de alimentación es única, también lo es el equipo de pruebas al cual la fuente es montada.

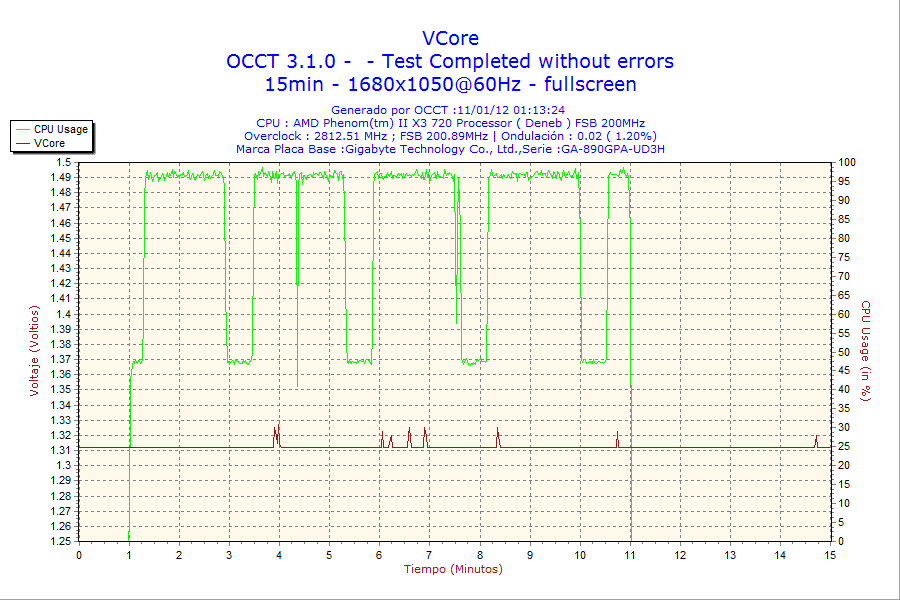

AEROCOOL STRIKE-X 1100. Software OCCT v3.1.0. Prueba PSU VCore

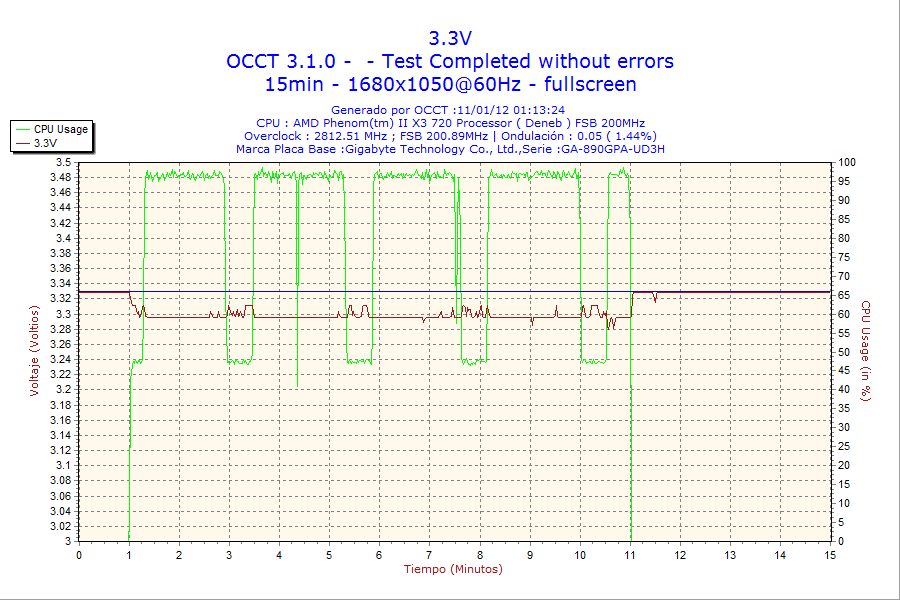

AEROCOOL STRIKE-X 1100. Software OCCT v3.1.0. Prueba PSU 3.33V

AEROCOOL STRIKE-X 1100. Software OCCT v3.1.0. Prueba PSU 5.00V

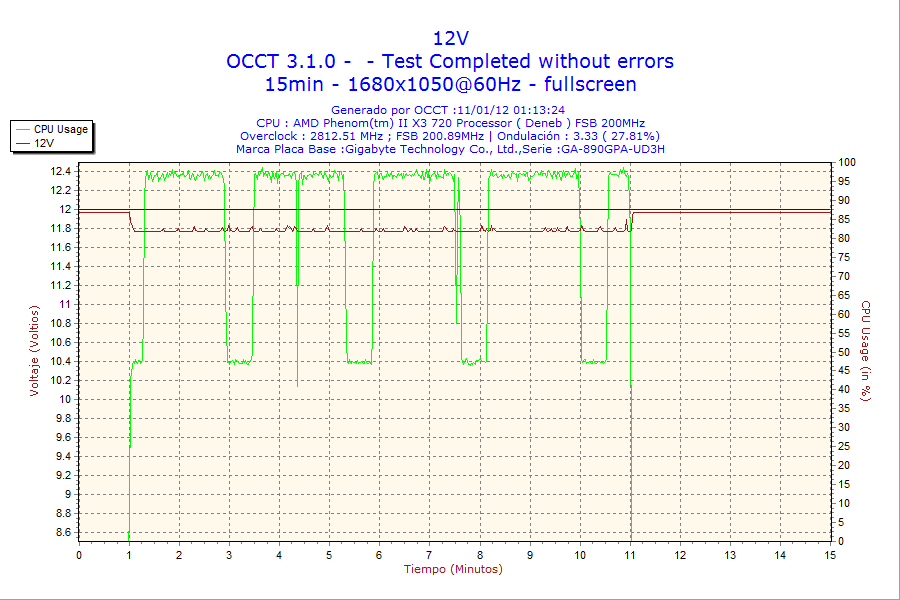

AEROCOOL STRIKE-X 1100. Software OCCT v3.1.0. Prueba PSU 12.00V
