4. Shuttle XH97V: Slim PC interno

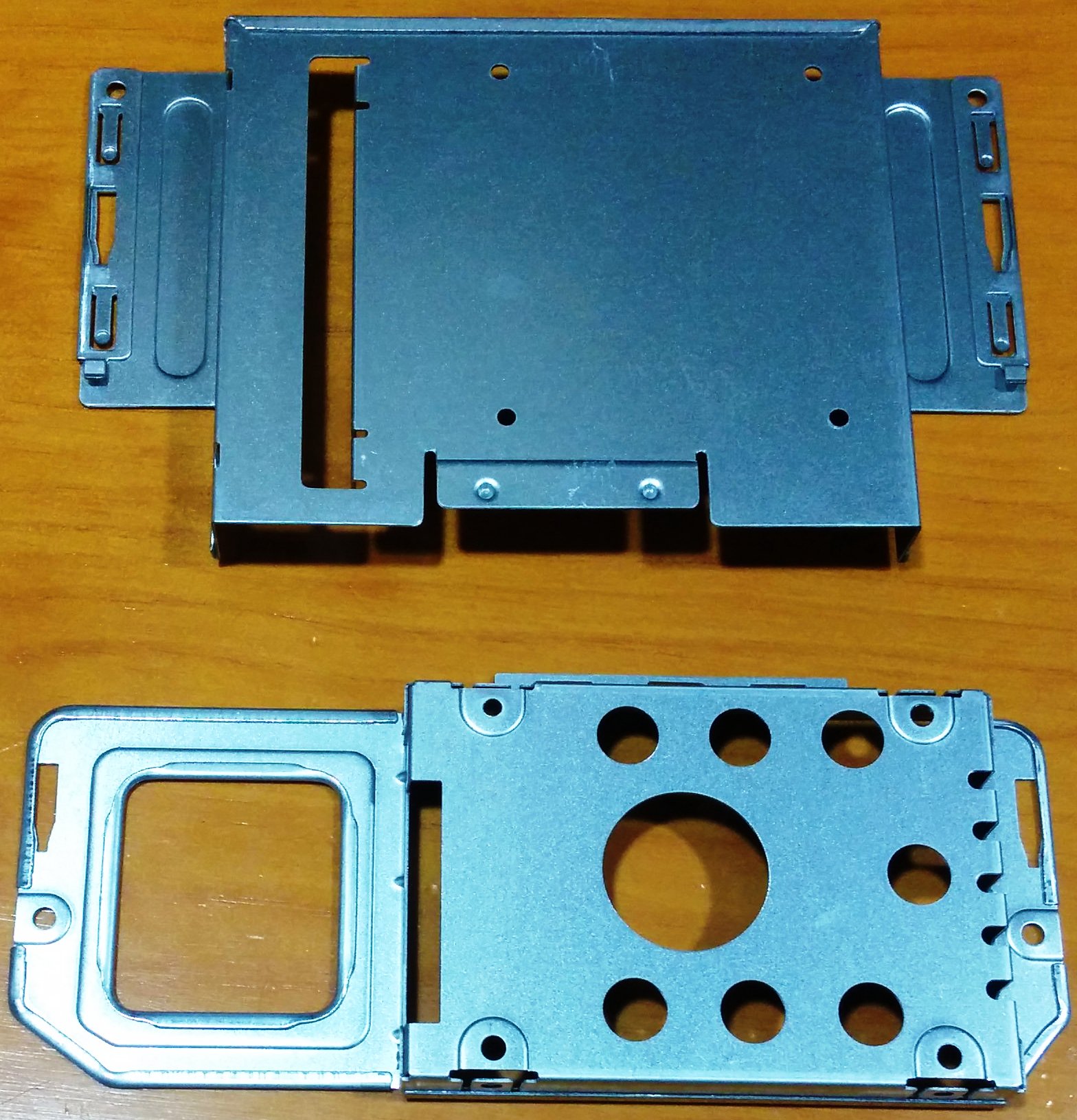

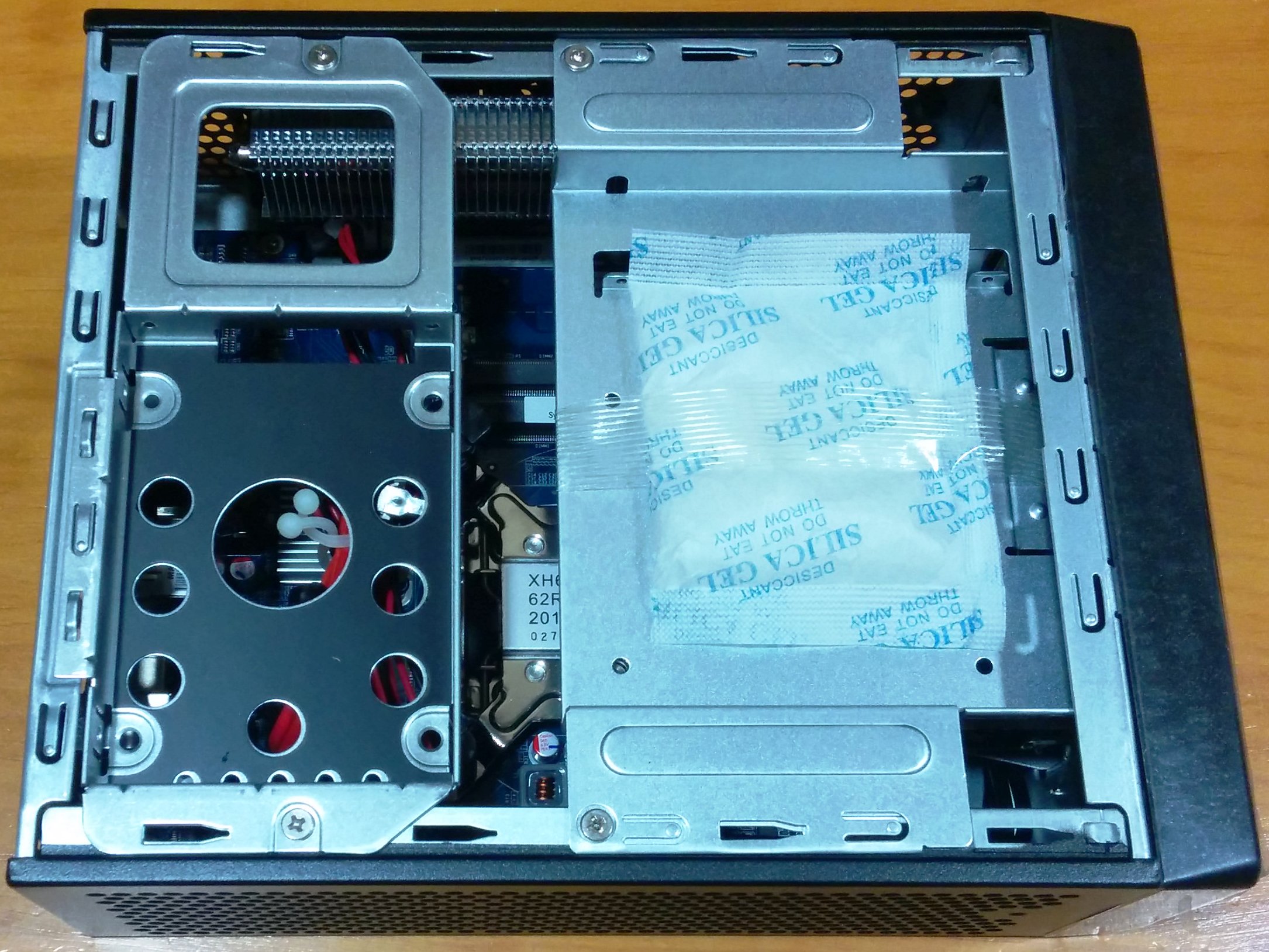

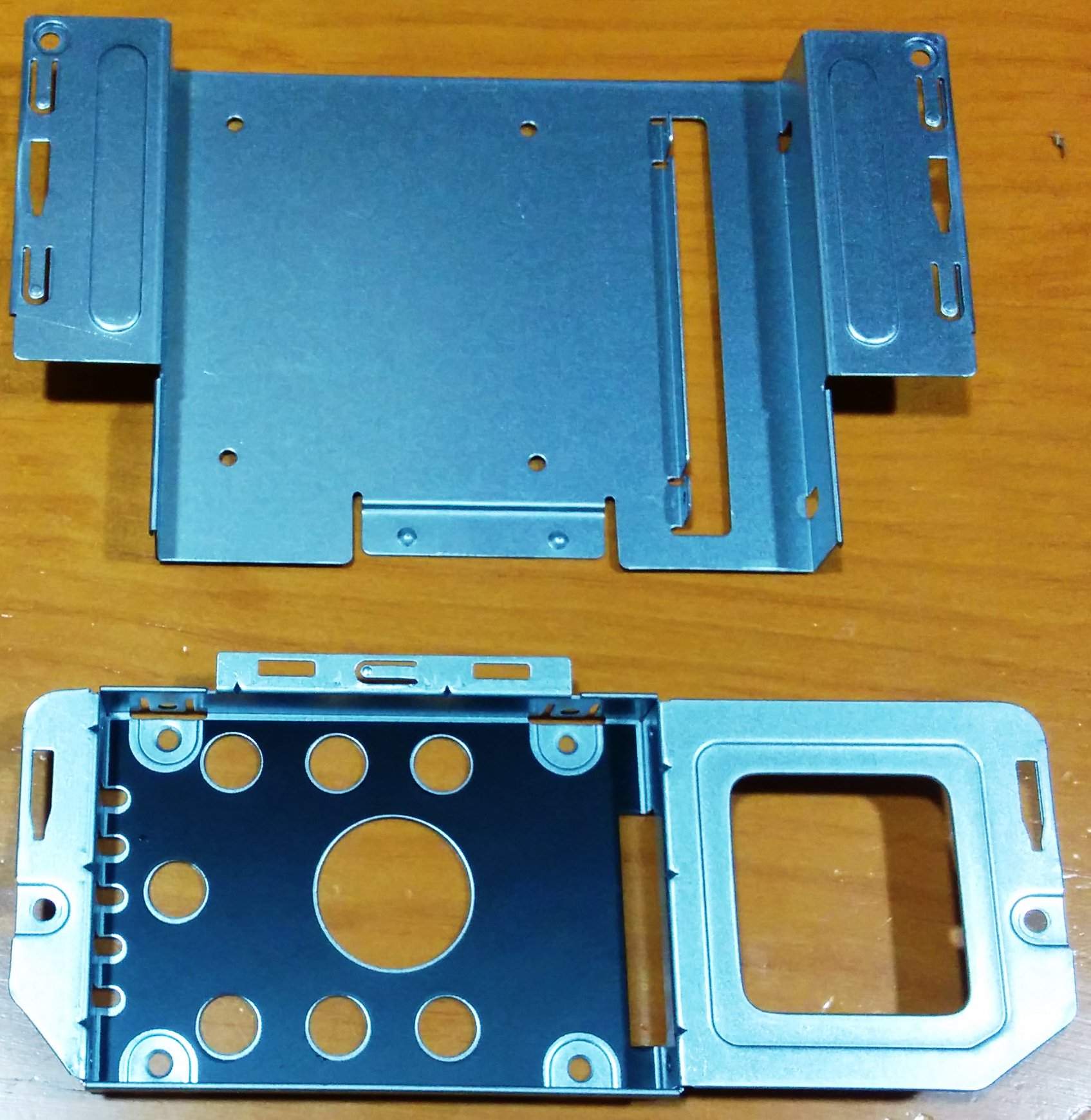

Al abrir la tapa de arriba vemos las dos placas de montaje para la unidad óptica y las de almacenamiento.

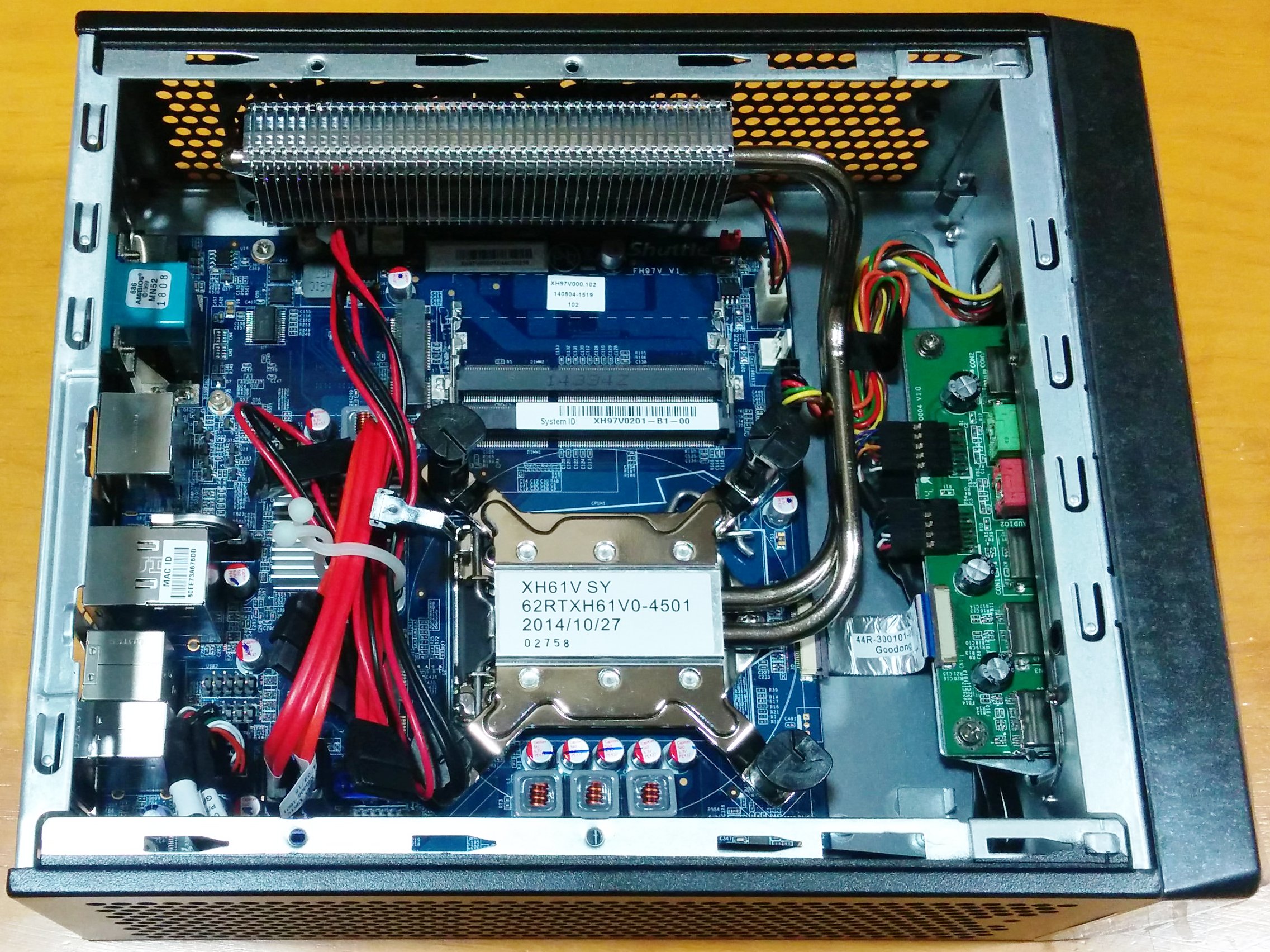

Con las placas de montaje de las unidades de almacenamiento y óptica quitadas, veremos toda la placa base, el sistema de refrigeración con heatpipes para la CPU, y los cables SATA de color rojo que vienen ya pre-instalados.

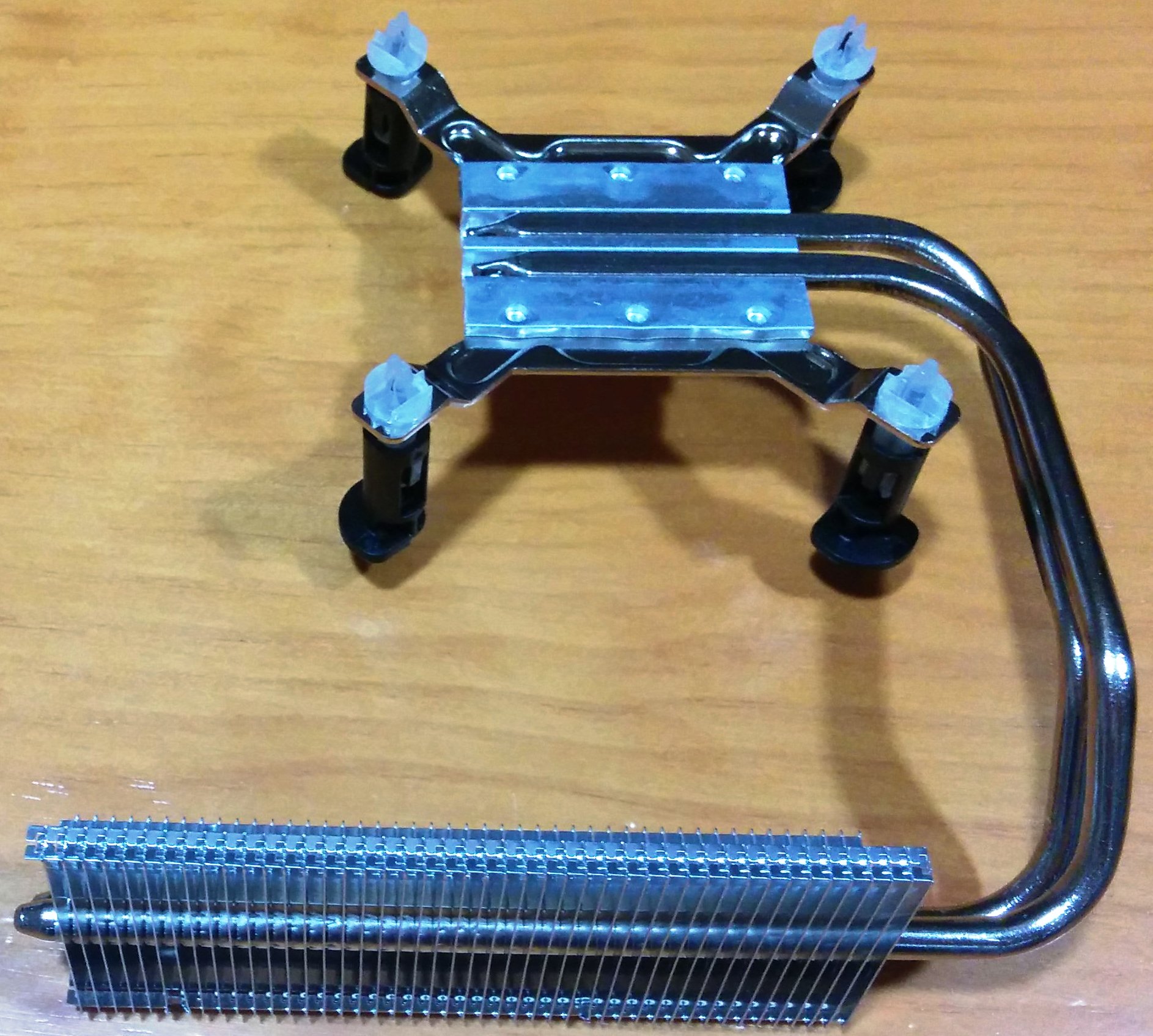

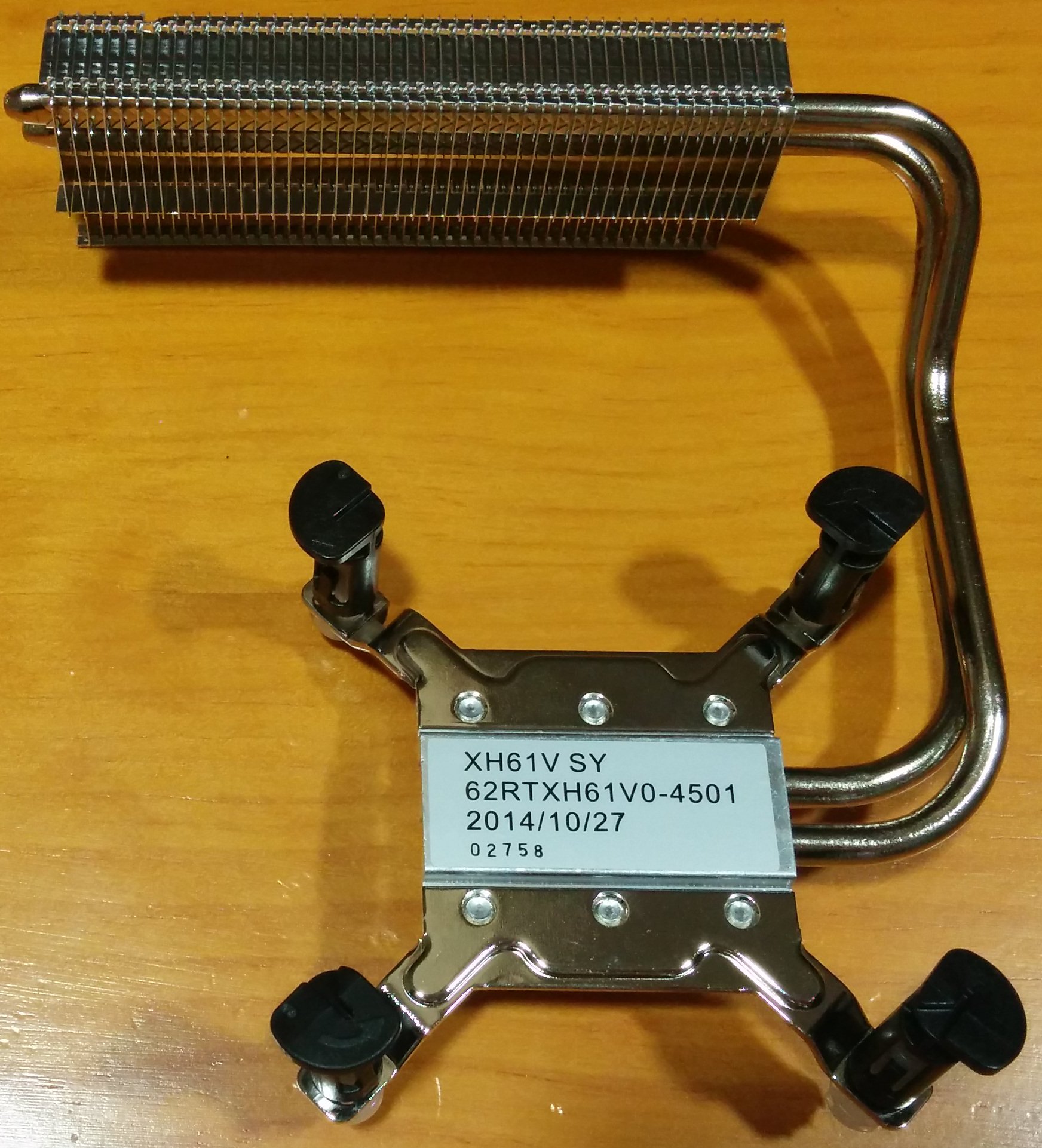

El sistema de refrigeración cuenta con dos heatpipes que unen la base de contacto con el procesador, y las aletas del radiador que queda situada en un lateral del chasis.

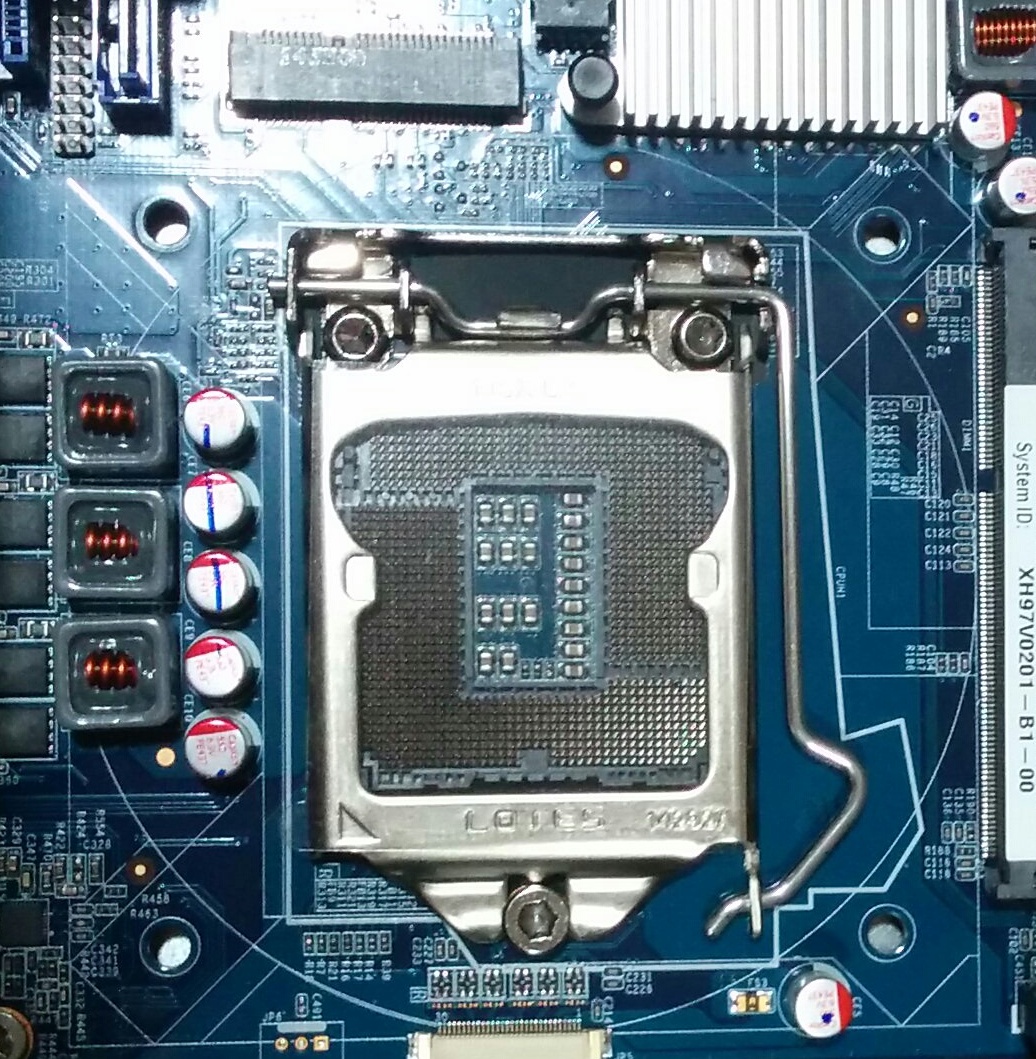

Extrayendo el sistema de refrigeración de la CPU, vemos el socket LGA1150 de la placa base.

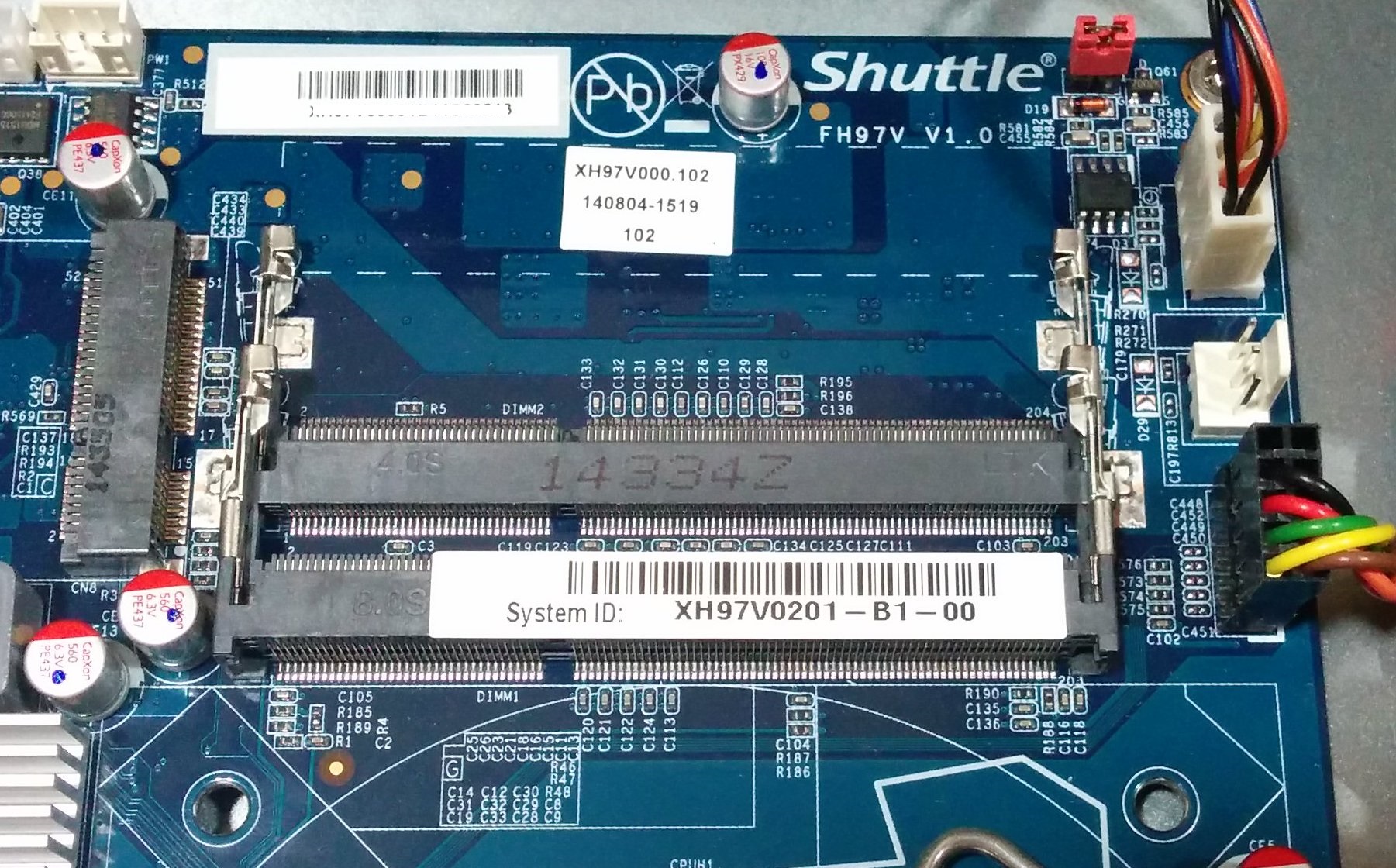

También en la placa base podemos encontrar las dos ranuras para las memorias RAM, admitiendo un máximo de 16GB (2 módulos de 8GB) DDR3 SO-DIMM.

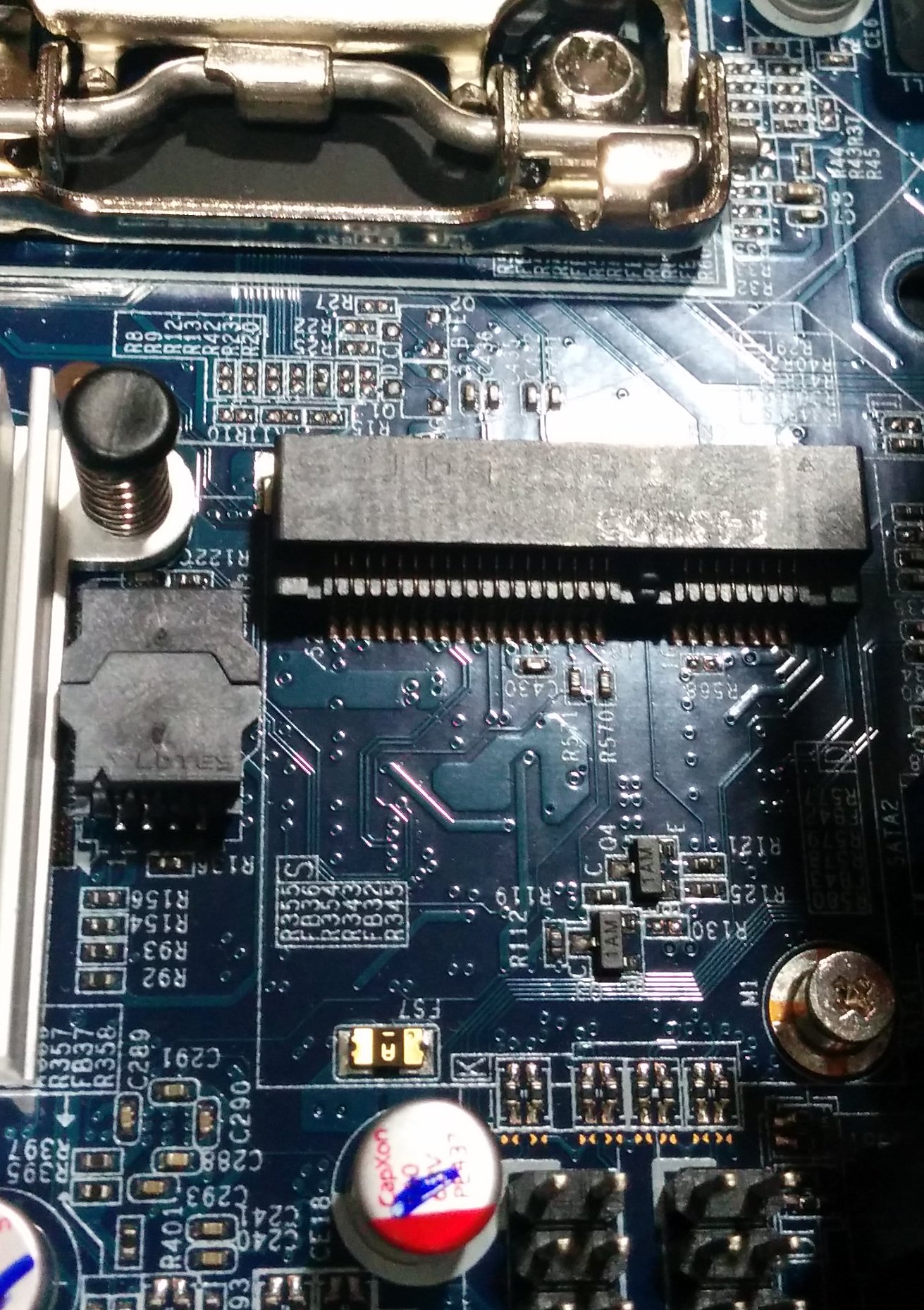

Otra ranura que encontramos es la mini-PCIe, que soporta almacenamiento mSATA, ideal para colocar un SSD con el fin de reducir al máximo los tiempos de arranque.

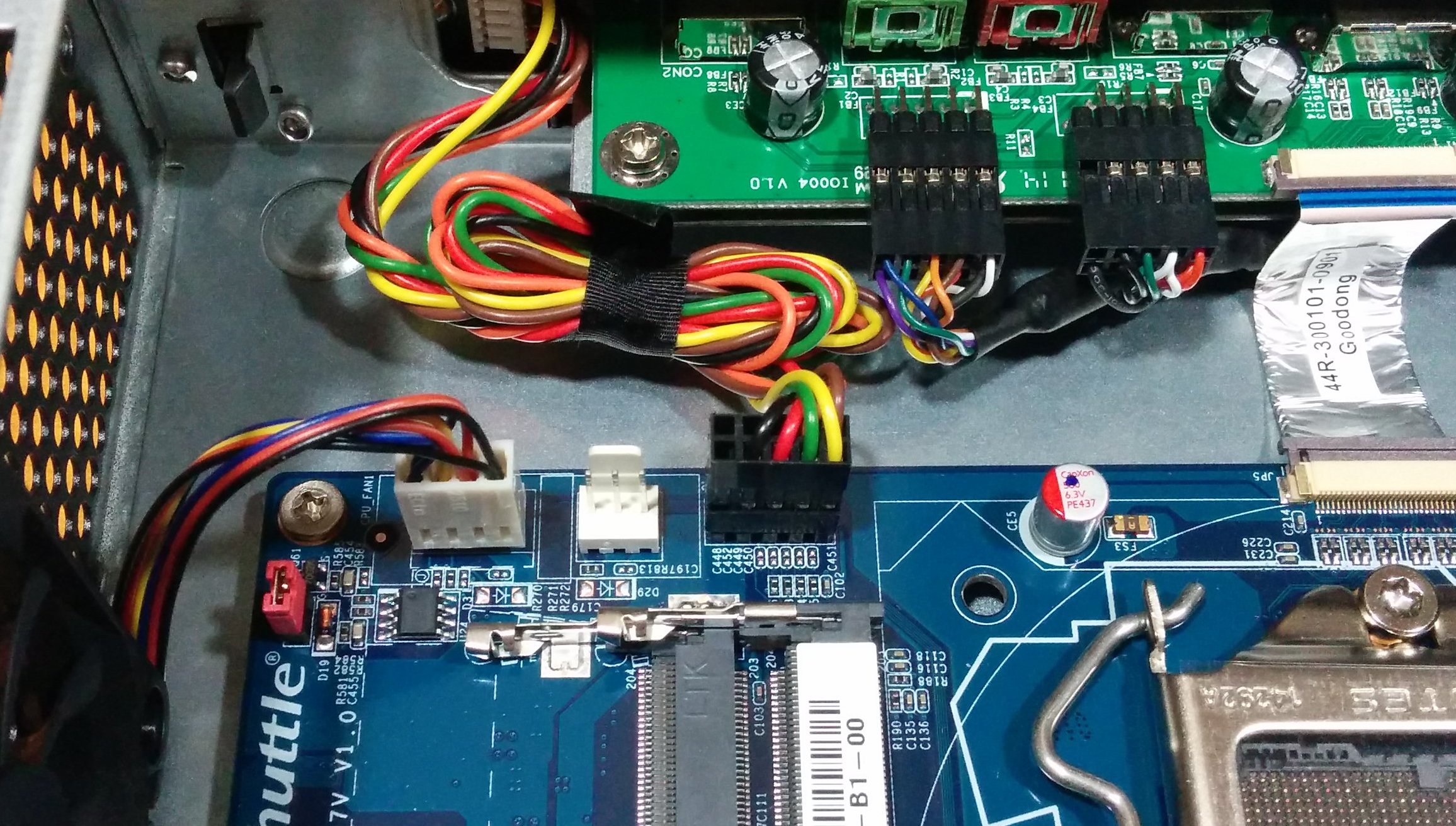

En una de las esquinas de la placa base tenemos el conector del ventilador del procesador, otro conector libre para conectar otro ventilador (libre), y el conector de pines para el control del botón power y LEDs del frontal del barebone.

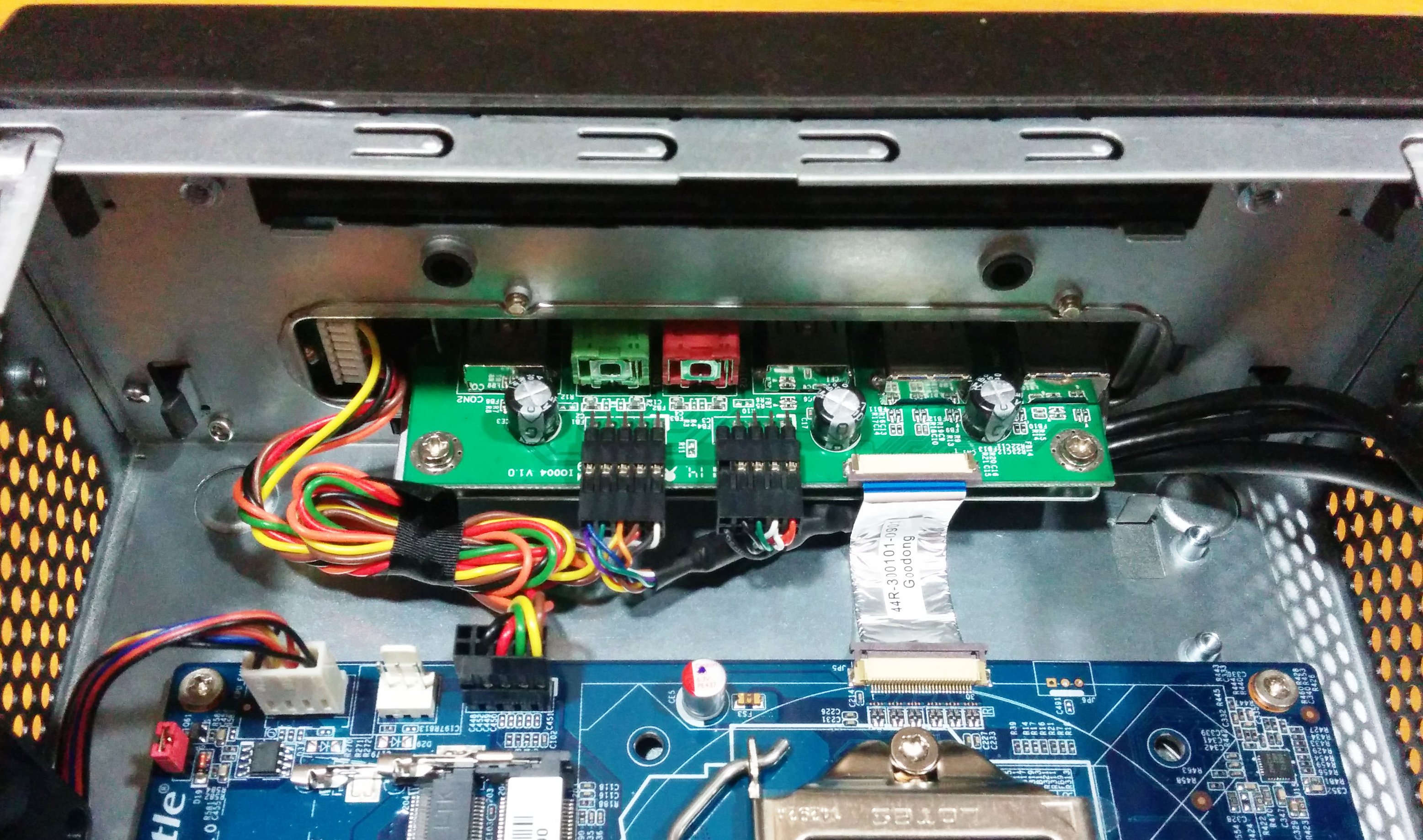

Los otros conectores del frontal (USBs 3.0 y 2.0, E/S de audio) están colocados en una PCB separada, la cual va conectada a la placa base mediante un cable especial (todo ya instalado).

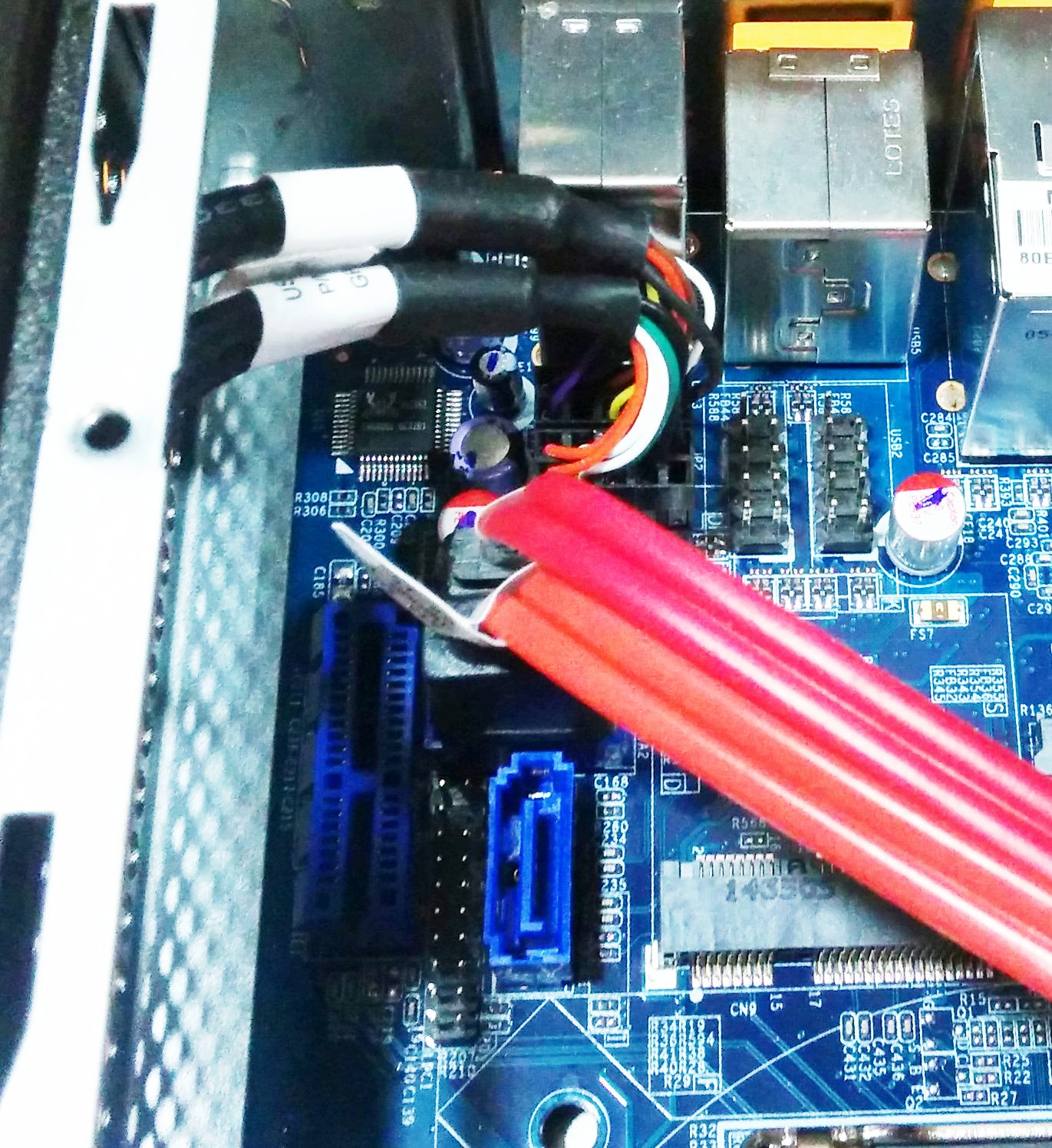

En otra esquina encontramos los tres puertos SATA3 (6Gbps), una ranura PCI-Express X1, los pines de audio del panel frontal, 3 conexiones para los USB 2.0, de los cuales sólo hay uno ocupado, y una ranura LPC.

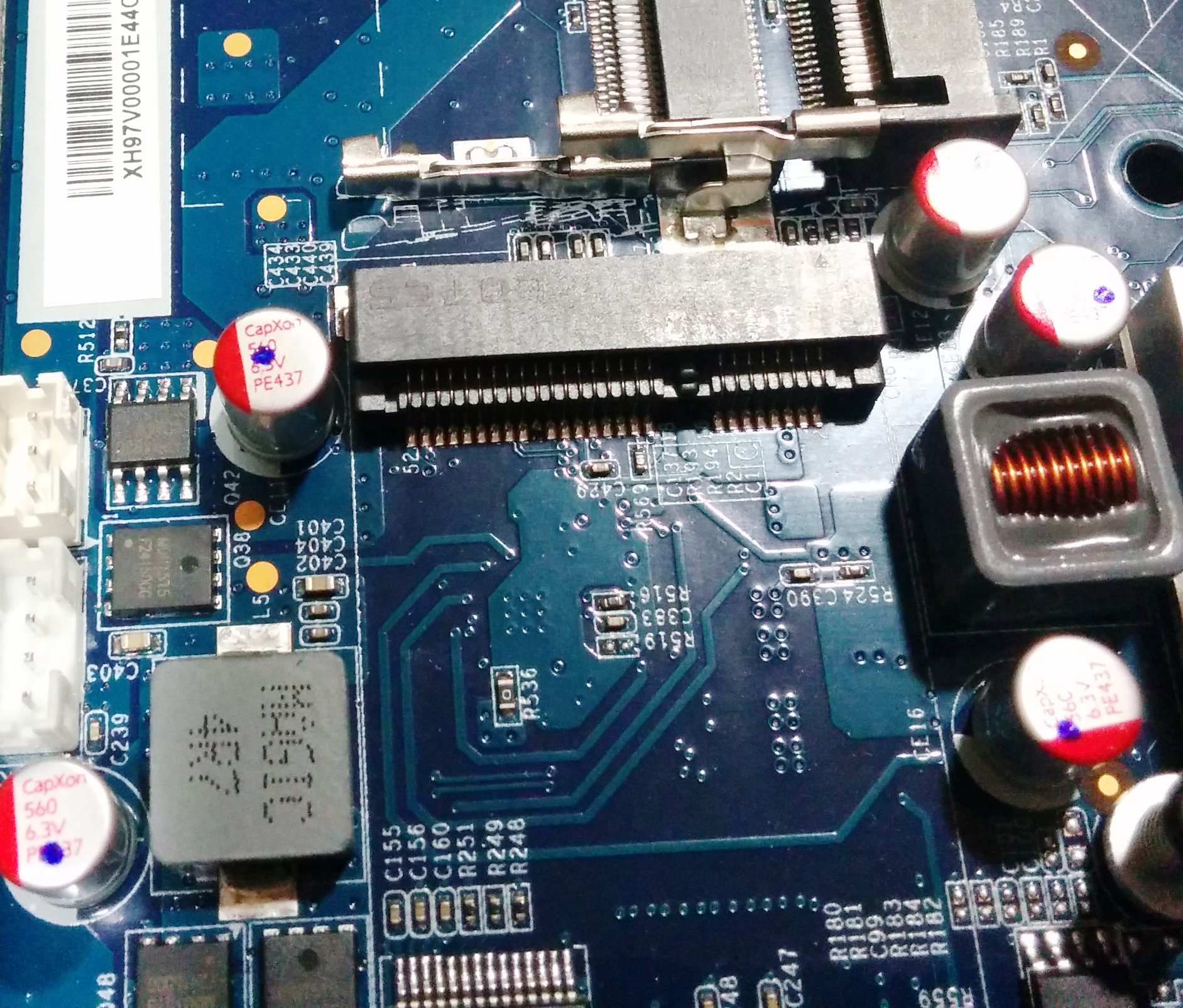

Vemos otra ranura de medio tamaño de Mini-PCIe para poder conectar algún componente adicional, como por ejemplo la tarjeta Wi-Fi (WLN-S).

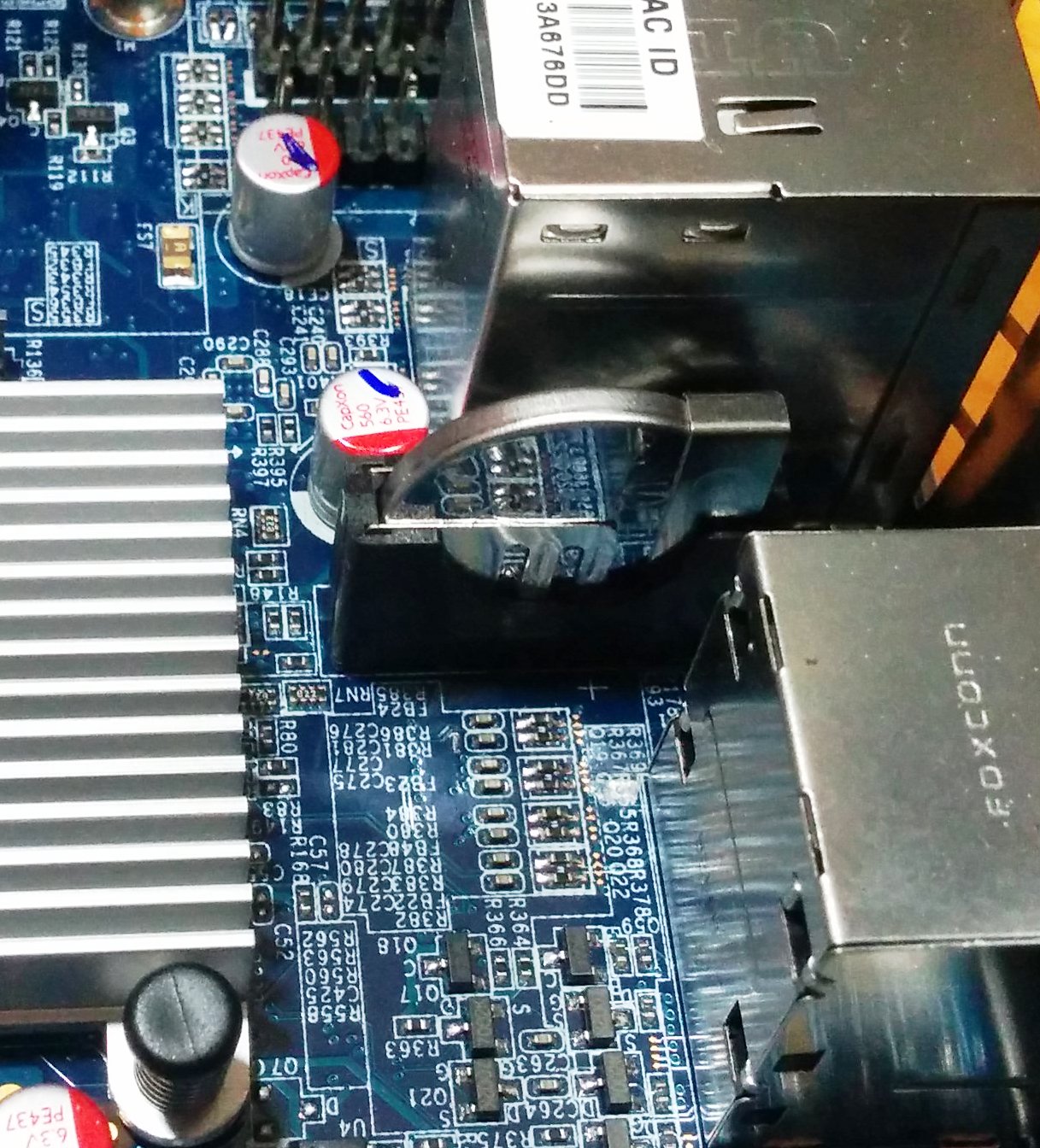

La pila de la CMOS en vertical para reducir el espacio.

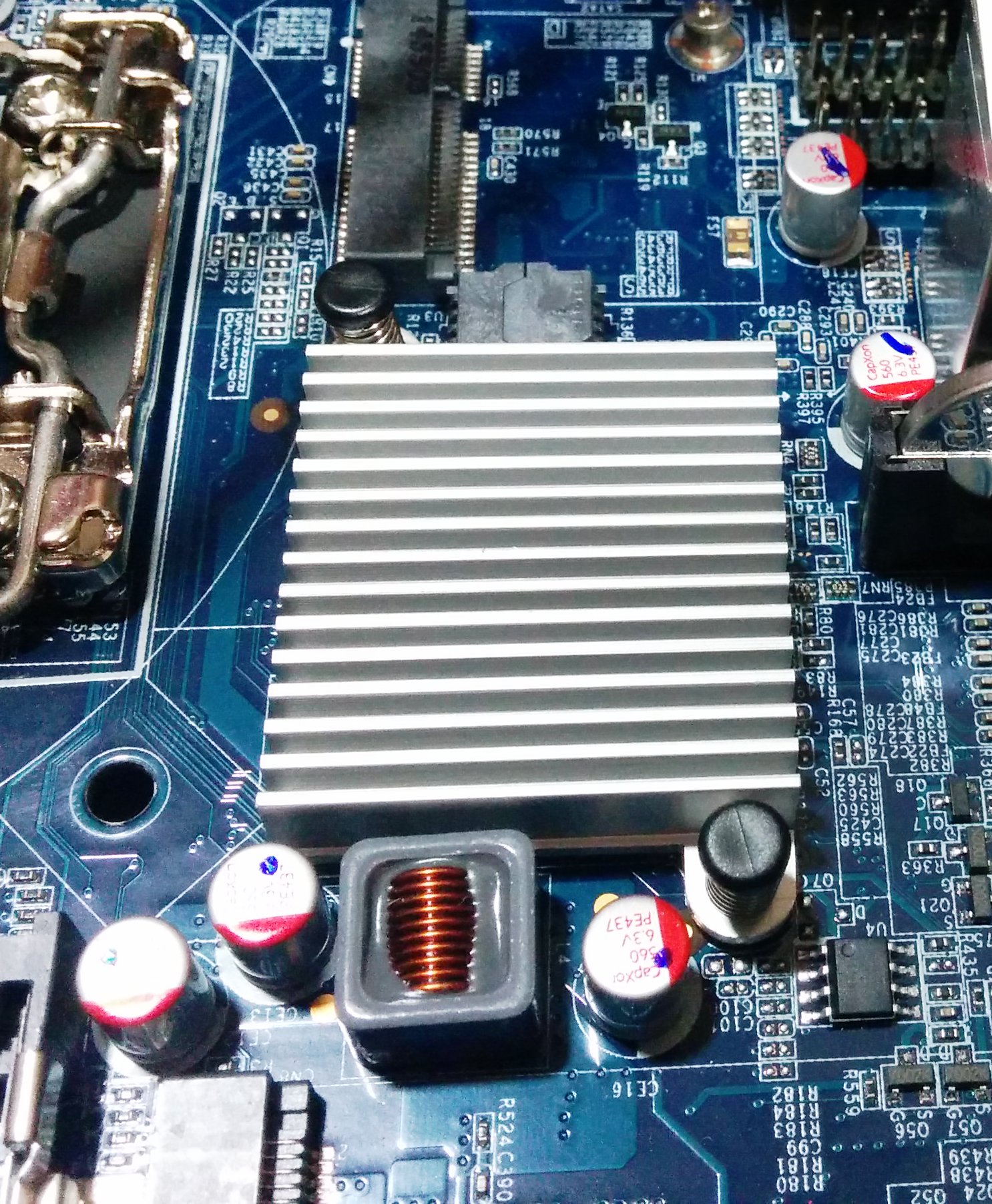

El disipador que enfría el chipset Intel H97, situado debajo del disipador.

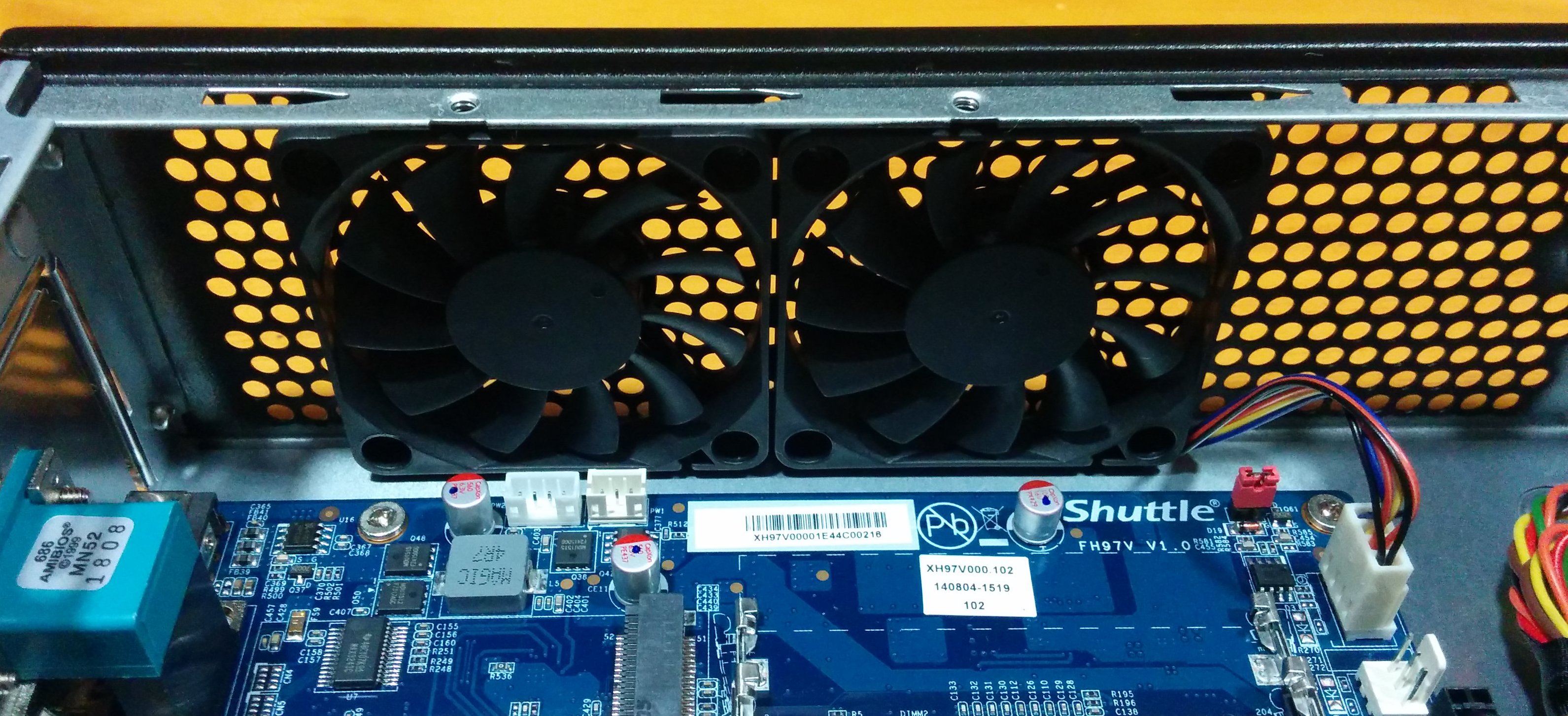

Y, por último, los dos ventilados de 6cm pre-instalados, para la refrigeración de la CPU.
