Review PSU AEROCOOL V12XT-800 800W 80Plus Bronce al detalle

7. AEROCOOL V12XT-800. Conectividad y Exposición

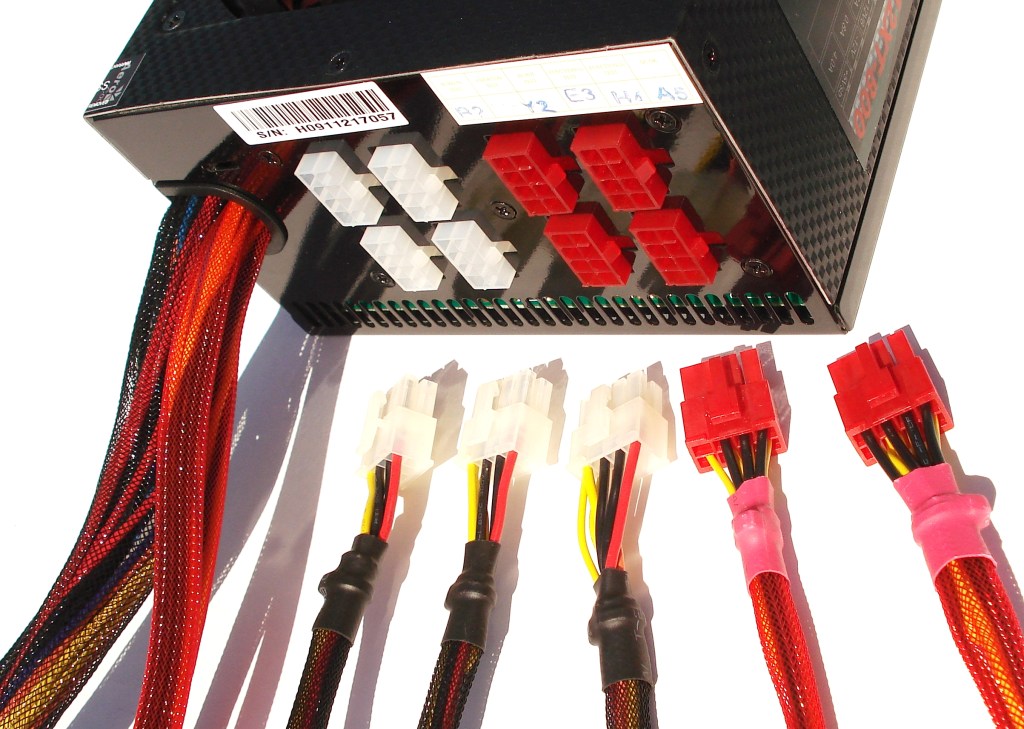

AEROCOOL V12XT-800. Detalle Panel Delantero de Conexión junto con los Conectores

Como indicamos anteriormente, cada conector de molex de 8 pines de cada cable modular, posee un clip de anclaje que asegura la conexión evitando ser desconectado por algún tirón no deseado. De nuevo al lado de la seguridad. Si nos fijamos en el panel, cada conector tiene su saliente para el anclaje. Todos estos conectores están firmemente fijados en la parte interior.

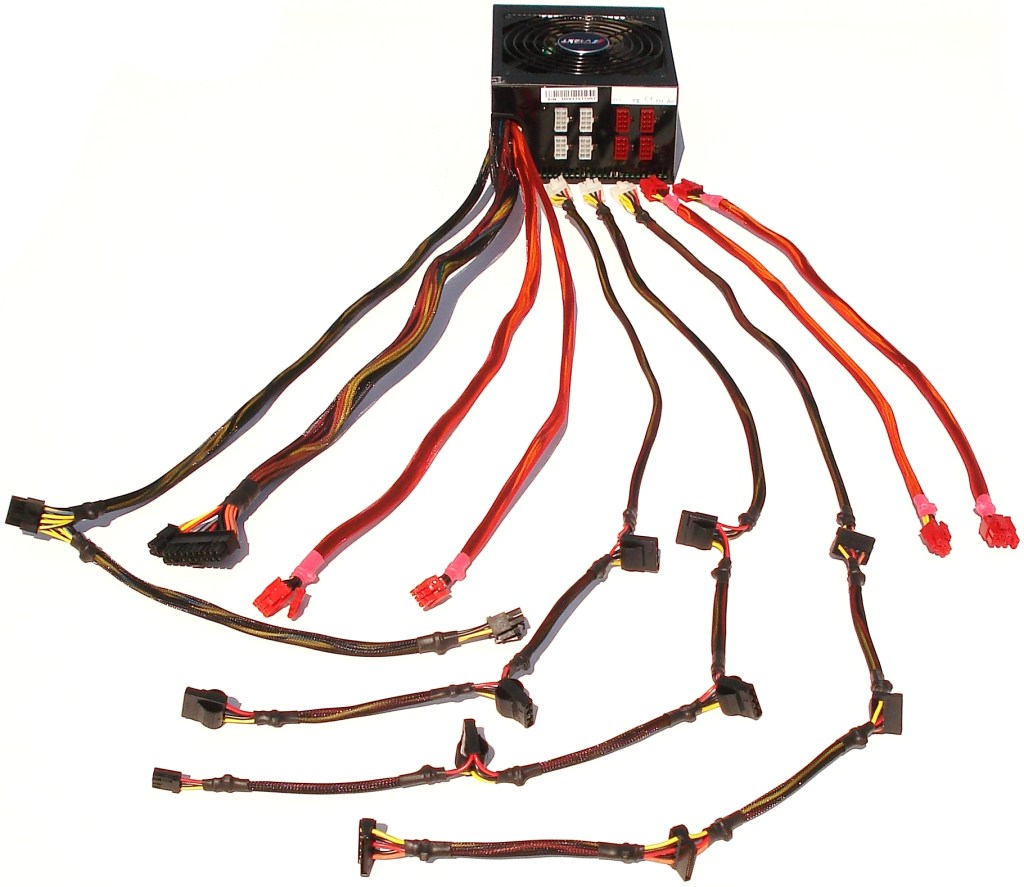

AEROCOOL V12XT-800. Fotografía en «Modo Medusa» I

AEROCOOL V12XT-800. Fotografía en «Modo Medusa» II

En estas fotografías se aprecia bien la intención de AEROCOOL por agrupar en 2 los cables, o al menos diferenciar los cables PCI-E del resto; de ahí el color rojo (o más bien anaranjado) de las mallas de dichos cables. Realizamos este tipo de fotografías siempre con la intención de exponer la longitud de cada cable.

Nota: En ambas fotografías superiores solo están expuestos todos los cables que son diferentes. En realidad solo falta 1 cable modular más correspondiente a otros 4 conectores SATA. Recordamos que el modelo de 800W solo dispone de 2 cables modulares destinados a PCI-E (tendríamos 4 de estos si fuera el modelo de 1000W). Así que en total dispondremos de 6 cables modulares (solo están expuestos 5 por repetirse 1) y 2 directos PCI-E + 2 para placa base y CPU.

Cables Directos:

  • Cable con 1 conector de 20 + 4 pines para Placa Base (x1). Longitud del cable 58cm.
  • Cable con 1 conector de 8 pines  + conector de 4+4 pines para CPU (x1). Longitud del cable 62cm + 28cm, total 90cm.
  • Cable con 1 conector PCI-E 6+2 pines (x1). Longitud del cable 62cm.
  • Cable con 1 conector PCI-E 6 pines (x1). Longitud del cable 62cm.

Cables Modulares:

  • Cable con 1 conector PCI-E 6+2 pines (x1). Longitud del cable 54cm.
  • Cable con 1 conector PCI-E 6 pines (x1). Longitud del cable 54cm.
  • Cable con 3 conectores de molex de 4 pines (x1). Longitud del cable 52+16+16 cm.
  • Cable con 3 conectores de molex de 4 pines y 1 conector floppy (x1). Longitud del cable 52+16+16+16 cm.
  • Cable con 4 conectores SATA (x2). Longitud de los cables 52+16+16+16 cm.

AEROCOOL V12XT-800. Fotografía de Exposición III. Fuente + Caja

AEROCOOL V12XT-800. Fotografía de Exposición IV. Solo Fuente

Examinando cualquier rincón de la fuente, no encontramos defecto alguno. Está muy bien ensamblada y muy bien reforzada. Es totalmente segura y nos aporta mucha confianza. Después detallaremos más fotografías para justificar todo lo que estamos diciendo. Quizá hubiera sido más acertado huir del color rojo del enmallado de algunos de los cables, ya que quizá destaca demasiado. Una combinación del enmallado en negro y rojo oscuro hubiera sido más sobrio y quizá más elegante. De todas formas AEROCOOL nos proporciona siempre un toque moding  y la verdad, también queda muy bien este aspecto para cajas moding.

AEROCOOL V12XT-800. Vista en Perspectiva Trasera de la Fuente

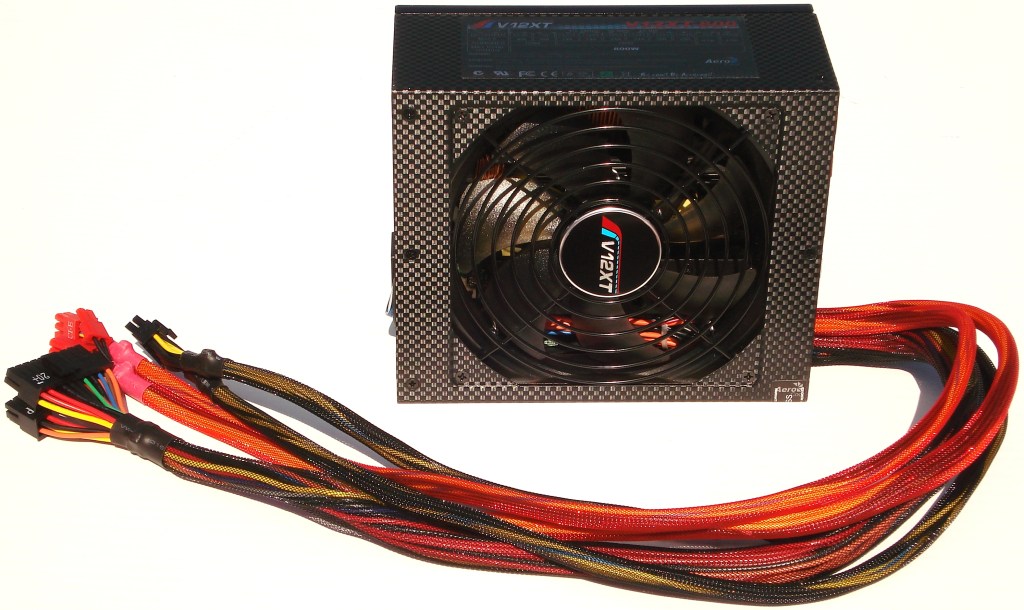

AEROCOOL V12XT-800. Vista en Perspectiva Delantera de la Fuente

La gran ventaja, en general, para las fuentes de alimentación modulares, es sin duda el podes desconectar los cables que no nos interesen, incluso de forma agrupada. Por ejemplo, si disponemos de 4 discos duros, conectados al mismo cable modular, podemos desconectarlo (con la fuente apagada, claro) para hacer pruebas o cambiarlos de raíl sin necesidad de tocar los conectores de los discos duros, que cuanto menos se toquen mejor. Lo mismo ocurre con los demás dispositivos.

Pasemos ahora a detallar cada rincón de la fuente V12XT…
