Review CPU Cooler NOCTUA NH-U12P SE2 al detalle

8. NOCTUA NH-U12P SE2. Montaje II

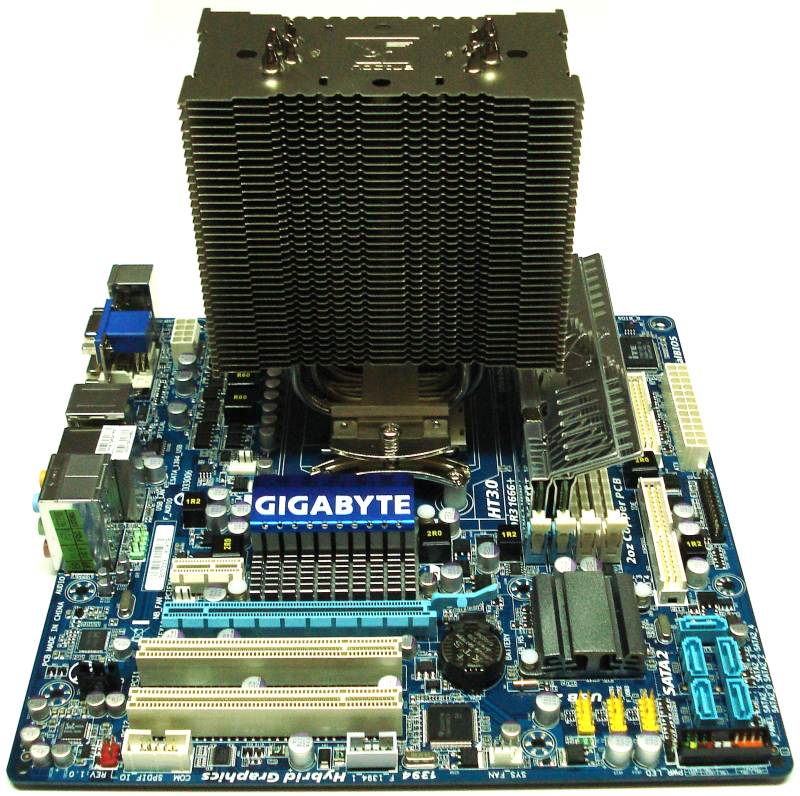

Disipador NH-U12P Montado. Vista Lateral

Este es el aspecto del bulto de este disipador respecto de una placa mini-ATX. Parece un bonito edificio de 36 pisos. Veamos más vistas.

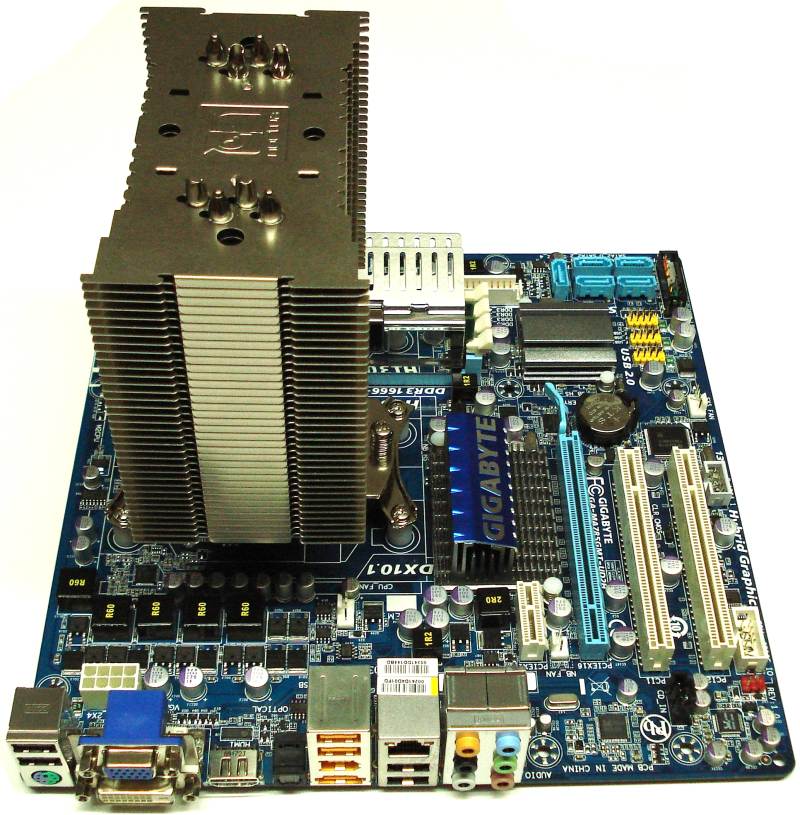

Disipador NH-U12P Montado. Vista Frontal

Bien, aquí ya entramos en algo que nos disgusta francamente y es algo pendiente entre los fabricantes de disipadores o incluso entre la propia marca AMD. Es lamentable que este Socket de AMD no sea versátil como lo es el de Intel. Nos resulta imposible colocar el disipador orientado paralelo al largo de la Placa Base. El 70% de la culpa la tiene AMD, pero es que los fabricantes tampoco hacen nada para mejorar eso con sus kits, y nos obligan a montar el disipador de una única forma posible. Este comentario no va solo para NOCTUA, sino para todos los fabricantes en general.

Disipador NH-U12P Montado. Vista en Perspectiva

Continuando el comentario anterior, hay muchas torres o semitorres que disponen la fuente de alimentación arriba. ¡Pues ale! a calentar más la fuente de alimentación. En cambio ahora se tiende a montar la fuente de alimentación abajo y perforar el lomo de la caja para enviar caudal de aire en sentido contrario a la gravedad, cosa que va a favor de la termodinámica, diseño más acertado, pero procura meter un filtro en el lomo, porque sino… Pero no todos disponemos de cajas así, el mercado es muy amplio y por ello detectamos errores de diseño que se arrastran a lo largo del tiempo por no pensar bien las cosas. AMD en este sentido nos ha fallado, pero no vale echarle la culpa a AMD pudiendo ser subsanado este error por los demás fabricantes.

Dicho esto vamos a ver como montar los 2 ventiladores NF-P12

Disipador NH-U12P + 2x NF-P12 Montados. Vista Frontal

Para ello utilizamos los 4 clips de montaje para ventiladores de 12×12 cm que vienen en el pack. Se fijan de forma muy fácil al disipador. Estos 4 clips no son más que alambres de metal difíciles de doblar. Ambos ventiladores se colocan orientando el flujo que generarán hacia arriba, enviando dicho flujo a nuestra fuente de alimentación, o en su caso, al lomo de nuestra caja.

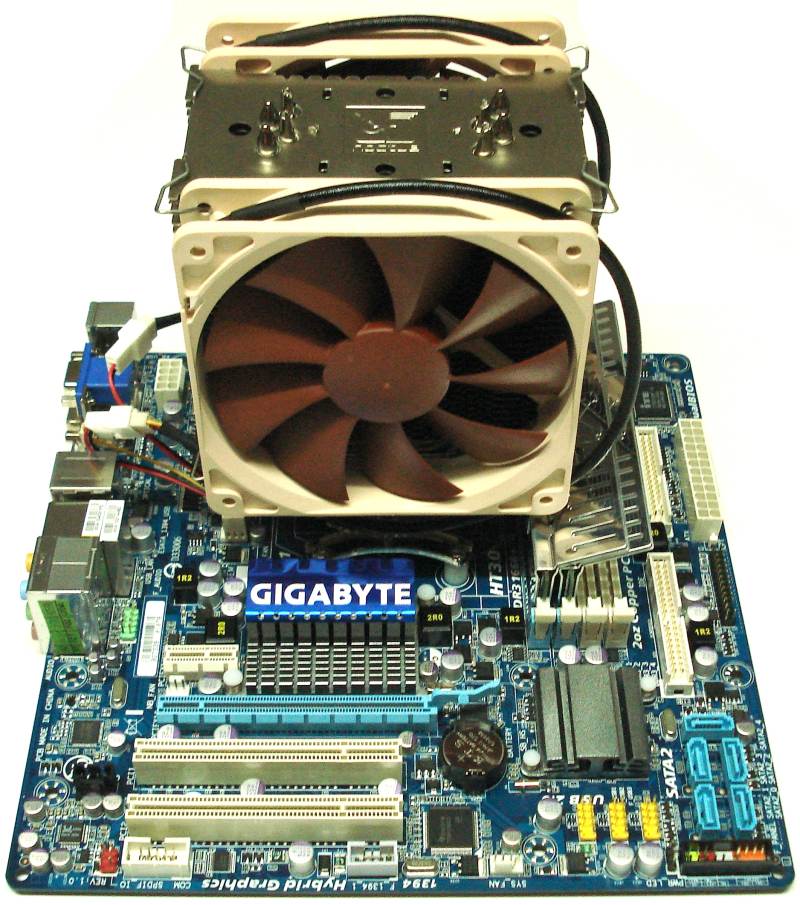

Disipador NH-U12P + 2x NF-P12 Montados. Vista Lateral

Para conectar los dos ventiladores utilizamos el adaptador en Y que viene con el pack y éste lo conectamos a la toma de 3 pines de nuestra Placa Base.

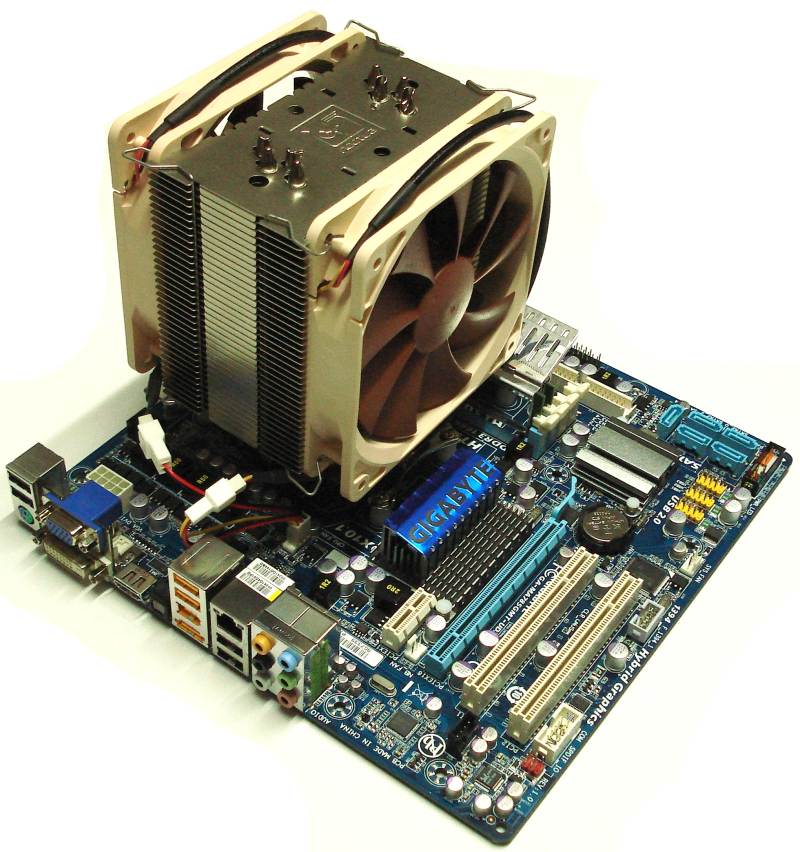

Disipador NH-U12P + 2x NF-P12 Montados. Vista en Perspectiva

Como disponemos de 30cm de cable en cada ventilador podemos tener la opción de conectar cada ventilador en un conector distinto de la Placa Base. Además disponemos de los adaptadores reductores de voltaje para reducir el ruido, reduciendo al mismo tiempo caudal de aire. Nosotros hemos optado en conectar los dos ventiladores juntos a la toma de 4 pines de la CPU de nuestra Placa Base y configurar la BIOS para que funcionen en Modo Silencioso. De este modo nos evitamos colocar los adaptadores.

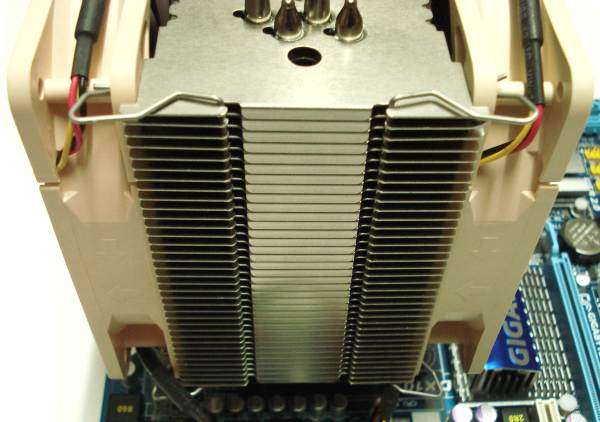

Disipador NH-U12P. Detalle Anclajes de los Ventiladores

Como podéis ver, los anclajes quedan bien disimulados anclando los ventiladores por el cuerpo más cercano al disipador, así apenas se ven, y quedan más atractivos a la vista.

Vamos a realizar una prueba básica de rendimiento y de sonido a ver si realmente nos da la sensación de que cumplen con lo que nos prometen…
