3. TACENS PORTUM. Detalles

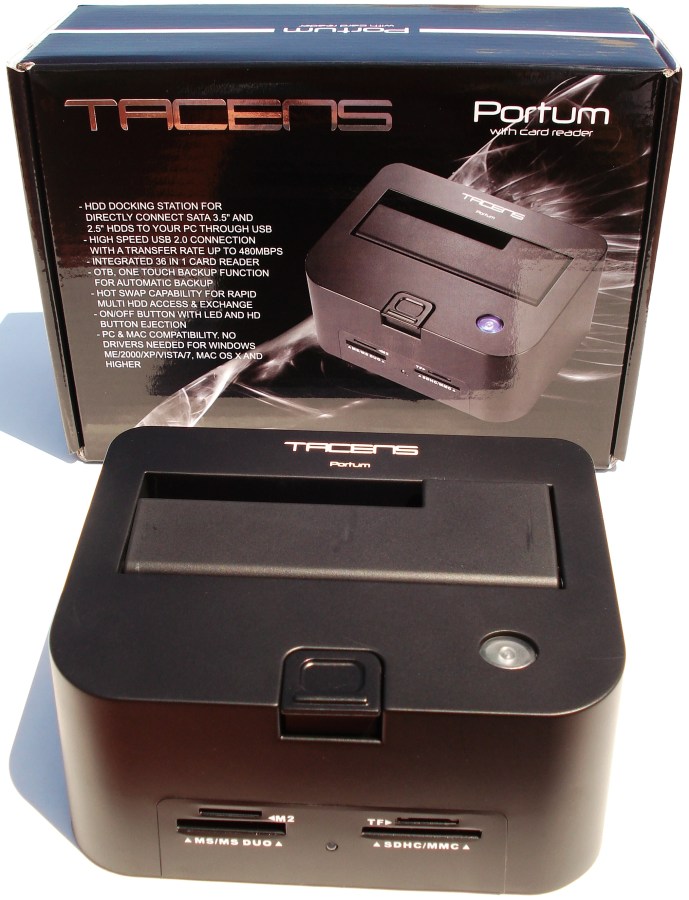

TACENS PORTUM. Fotografía de Exposición II
Su diseño es bastante sencillo. En la fotografía parece más grande de lo que es en realidad, aunque lo que más nos ha sorprendido es su peso. Solo la estación pesa medio kilo exactamente. Está claro que trae un contrapeso para hacer del docking algo más estable, y también unas patas en la parte de abajo antideslizantes de goma de buen agarre.

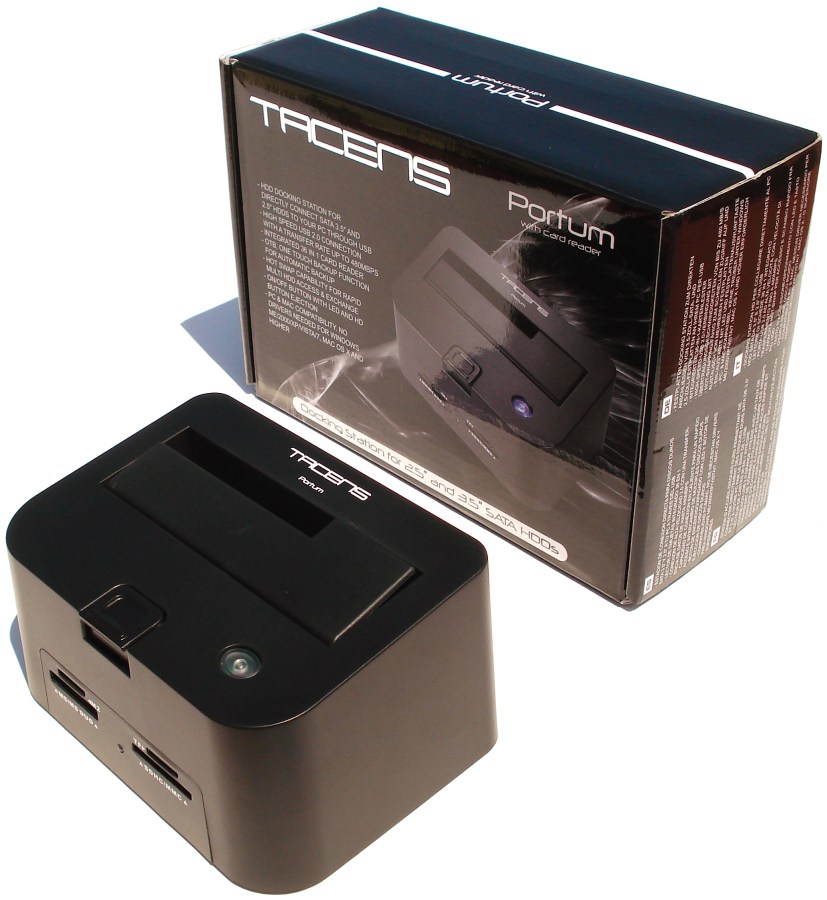

TACENS PORTUM. Fotografía de Exposición II
Lo que más destaca es que es un cubo con los cantos muy bien redondeados. El diseño es muy sencillo y TACENS ha sabido combinar las curvas con buena elegancia.

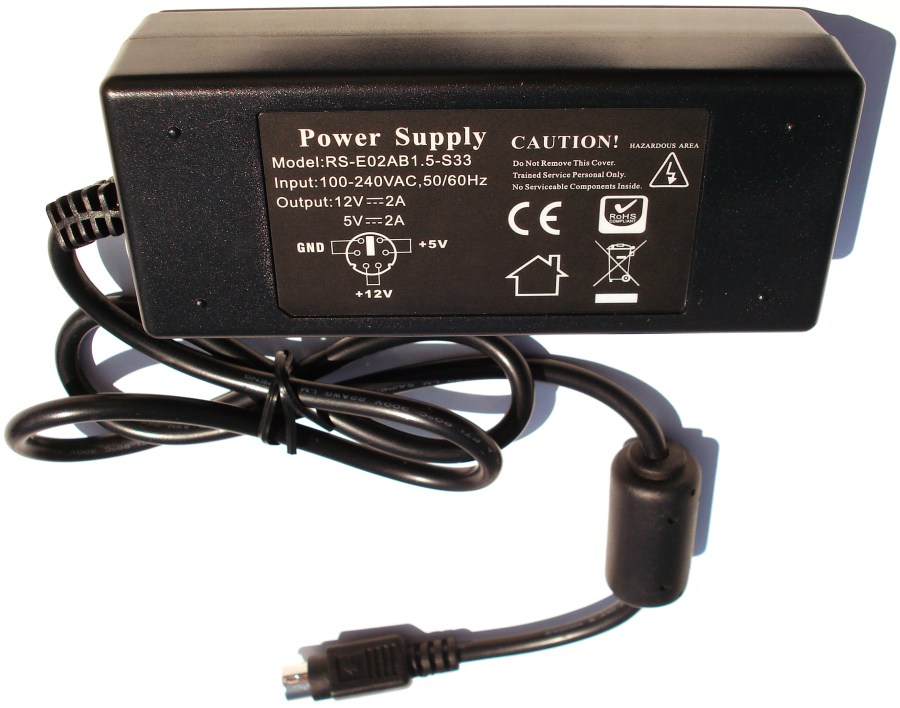

TACENS PORTUM. Trasformador de Alimentación
Esta estación se alimenta con este transformador, que va directamente a nuestra toma de casa de 230V. Bueno, esto nos hace que pensar. Y aquí va ya la única pega que le hemos encontrado.
TACENS ha empleado contrapeso para hacer más estable la estación. Y luego podemos pensar: ¿Y si hubieran optado por instalar el transformador en el interior de la estación y que estuviera algo refrigerado con alguna perforación y listo? Seguro que esos 500gr de peso también podrían ser alcanzados y evitaríamos tener que «arrastrar» el transformador por fuera.
Aunque entendemos que este diseño es mejor así porque tenemos los dos elementos por separado, y si el transformador se estropea también podríamos adquirirlo por separado. Pero seamos francos, creemos que por el precio, esto no es justificado. Mejor todo de una pieza.
De todas formas el transformador siempre podremos esconderlo «por ahí» y tampoco conviene mucho que el transformador y el disco duro que se le pueda conectar se calienten en exceso, aunque el disco duro estará siempre desnudo, y creemos que apenas se calentará.
Esta pieza mide 85cm de largo, y en ella se conecta el cable que vamos a ver a continuación.

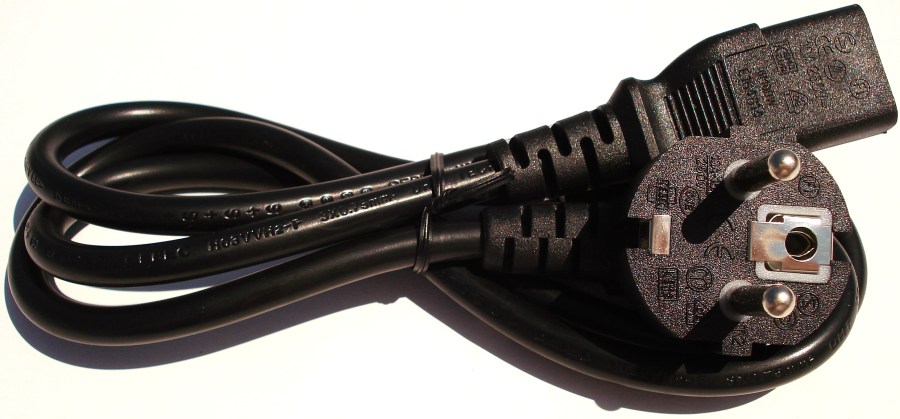

TACENS PORTUM. Cable de alimentación Input
Este cable va del transformador a la toma de corriente de nuestro hogar. Mide 100cm y es de calidad, como debe ser.

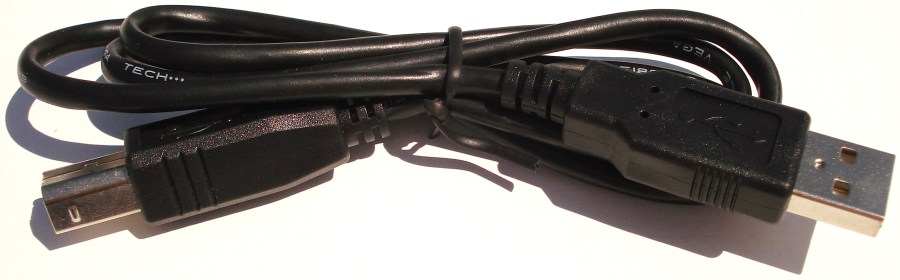

TACENS PORTUM. Cable de datos USB 2.0
Este cable va de la estación al puerto USB del PC. Mide 80cm, un poco corto pero en fin. Las conexiones ya las conocéis de sobra. Seguro que sabéis cuál de las dos se conecta a vuestro ordenador…
Joe yo he pedido esto y no sabía lo del transformador. Me esperaba que funcionase conectandolo sólo por USB.
Tengo un HDD de 1TB que no es compatible con mi placa base y quería una «carcasa» o base donde ponerlo conectándolo por USB pero tener que enchufarlo a la corriente también…
🙁
Hola Ahriman!
El motivo por el que se usa un transformador es porque se necesita una tensión de +12V a parte de la de +5V para hacer funcional el disco duro SATA.
El puerto USB, sea versión 1.0 o 2.0, solo nos ofrece una tensión de +5V a una intensidad bastante baja. Por eso la necesidad de requerir transformador. Hay que mirar las dos cosas, tensión e intensidad de corriente.
El puerto USB versión 3.0, que está asomando este año, todavía sigue con esta tensión de +5V pero con una intensidad algo mayor. Aún así haría falta transformador para este tipo de aparatos, por la falta de tensión de +12V.
No obstante, hay discos duros, los de formato más pequeño, correspondientes a los portátiles, que funcionan a menos RPM y tienen suficiente con una tensión de +5V. Por ello funcionan también solo por cableado USB sin requerir alimentación adicional.
Antes de realizar alguna compra, si dudáis de cualquier producto por lo que sea, preguntadlo en la web islaBit. Gustosamente os intentaremos ayudar… Más vale asegurarse antes de hacer el paso, que luego nos arrepentimos.
Salu2!!!
Que rápida respuesta jeje. Pues entonces es mejor que sea así para un HDD de 1TB? Yo es que vi bonita esta base y barata, además la marca creo que es buena, por eso la pedí 😛
Gracias!
Realmente yo lo que quiero es poder usar ese HDD, la pregunta sería si me recomiendas esta base o una que se conecte sólo por USB. Lo del backup para mi es opcional, no quería esta base por eso.
Saludso y gracias de nuevo!
Ahriman, ya que estás, ¿podrías decirnos qué marca, modelo y características tiene ese disco duro que nombras?
Así podremos ayudarte con total precisión…
Pues es un Westerm Digital modelo WD1001FALS – 00E3A0 (lo último lo pone en el HDD, no sé si vale de algo) y 32MB de Cache.
Si tuviera un PC más nuevo me ahorraba problemas.
Gracias
Aquí lo tienes: https://shop.westerndigital.com/c/all-products
Puedes ver sus especificaciones y entre ellas está la demanda de tensión que requiere…
Aquí la tienes:
Current Requirements
12 VDC
Read/Write 490 mA
Idle 470 mA
Standby 5 mA
Sleep 5 mA
5 VDC
Read/Write 500 mA
Idle 420 mA
Standby 160 mA
Sleep 160 mA
Power Dissipation
Read/Write 8.40 Watts
Idle 7.80 Watts
Standby 1.00 Watts
Sleep 1.00 Watts
Es un disco duro que va a 7200RPM y demanda el voltaje de +12V. Así que ya estamos seguros que con cualquier carcasa usb, si ésta no lleva tranformador que nos convierta la corriente alterna de 230V a continua a 12V, no podemos hacer que funcione. Si quieres alimentar el disco duro fuera de la caja no tendrás mas remedio que usar transformador de corriente. De todas formas el TACENS PORTUM te vendrá de perlas, creo yo. El tranformador lo escondes por ahí y el cable es bastante largo para alimentar la estación. Así podrias hacer funcionar bien el disco duro por usb en tu PC «viejo».
De todas formas se pueden inventar cosillas. Pero eso ya depende de tu maña. Podrías sacar un cable de alimentación SATA por fuera de la caja a través de un alargador o fabricarte uno. Este tendrá las 2 tensiones de +12 y +5V. Con eso suficiente para alimentarlo, y luego hacer un invento para conectar el cable SATA de datos a puerto USB. Pero creo que te costaría demasiados dolores de cabeza. Pero ojo, se puede hacer, eh!
Yo me conformaría con el TACENS PORTUM y fuera problemas. En tu caso, por tener que conectar un enchufe de más no le daría mucha importancia…
Yo lo que habría hecho, en tu caso, es haber comprado un disco duro ya preparado con carcasa. O comprar el disco duro y la carcasa a parte, pero de los de portátil. Estos solo van con +5V a 5400RPM y con solo el cable USB es suficiente (donde va el cableado de datos y el cableado de +5V) y su rendimiento también es aceptable, de 1TB o más también. Pero bueno, ahora ya es tarde… Y para más inri, te ocuparía mucho menos volumen…
Si quieres hacer inventos dilo por aquí jejeje
No pude contestar ante sque se me fue la luz… Pues enton queda así la cosa ya, mira había comprado este HDD porque decían que podía funcioanr como «SATA 1» cosa que ya intenté hace tiempo andando en la BIOS incluso y nada :/. Al final decidí usarlo como externo hasta que compre un PC nuevo, que me gustaría que fuese en unos 3 meses pero con las cosas que van a salir siempre me hacen esperar más jeje
Ahora tengo que irme pero cuando pruebe esta base os digo que tal me va.
Muchas gracias Raúl, te has molestado en ayudarme y te lo agradezco.
Por último decir que os sigo y que está muy bien vuestro blog, un saludo!
Ahriman, Tú has probado a poner el jumper que habilita tu disco duro para que funicone a 1’5Gb/s, o sea en SATAI????
Mira este enlace: https://www.howtogeek.com/347878/what-do-the-electrical-pins-on-the-back-of-your-hard-drive-do/
…verás un gráfico del panel trasero con 8 pines, si unes el pine 5 con el 6 con un jumper (lo más seguro que no te venga con el disco duro) habilitas el disco duro en SATAI y si no está el pine funcionará en SATAII. A ver si es eso lo que te pasa.
¿Conocías este dato? Si tu placa base tiene conector SATA I debería funcionar colocando el jumper este. Dime si lo has probado…
Gracias por seguirnos Ahriman, para eso estamos…
Salu2!!!
Holas, he vuelto. Pues sí lo he probado y hace tiempo probara con otro disco durod e 320GB y no fui capaz. Mi placa base es la ASUS K8V SE Deluxe y bueno con la tontería de meter un disco duro en esta placa base perdí todos mis datos importantes (no le veo sentido). Dejé luego todo como estaba y no arrancaba Windows, le di un golpe al pc y tenia el HDD fuera y me lo cargué del todo C y D (datos importantes).
Vaya historia, ahora cuando tenga la base esta a ver si consigo recuperar algo abriendo el HDD estropeado. Todo por no tener un PC nuevo T_T
PD: Todo esto creo que iría mejor en el foro no? jeje
Tu placa tiene estos chips:
«Dual SATA RAID
The Promise 20378 RAID controller incorporated two Serial ATA and one parallel connectors with RAID 0, RAID 1 and RAID 0+1 functions while the VT8237 RAID controller provides another two Serial ATA connectors for RAID 0 and RAID 1 functions. The K8V SE Deluxe is the ideal solution to enhance hard disk performance and data backup protection without the cost of add-on cards.»
Este es el chip si no me equivoco: «VT8237 » Mírate a ver si tienes la ultima BIOS instalada, igual tiene correcciones para hacer compatible con SATA de mayor capacidad. Me extraña demasiado que no te vaya. Supongo que conocerás que debes habilitar este chip desde la BIOS para que te funcione los dos conectores SATA de la Placa Base. ¿Entiendes como configurar la BIOS de tu placa base?
A ver si es eso.
Me extraña muchísimo que no te vaya, la verdad…
No te preocupes por el Foro, puedes comentar las cosas por aquí de igual modo, lo que quieras. No hay ningún problema…
Salu2!!!
por cierto, igual es porque te falta el driver dentro de tu Sistema Operativo que hace funcionar ese chip. Solía venir en un disquete o dentro del cd de instalación para que pudieras crear un disquete. Si utilizas windows xp, es muy probable que necesites este driver. Sino, no te detectará el software de tu S.O. el hardware de tu disco duro. Estoy casi seguro que podría ser eso. No sé si estarás al tanto de estas cosas. Ya me dirás algo..
Pues en la BIOS me pierdo un poco porque hay poca funciones que tengan que ver con todo esto. Algo que había visto es una opción que dice algo así como hacer funcionar SATA como IDE o al revés, ya no sé :/
Yo creo que sí debería funcionar por soportar «SATA I». Ahora uso Windows 7 pero cuando usaba XP tenía que instalar unos drivers durante la instalación del SO para que funcionase el HDD que tengo «SATA I».
Igual fallé en algo ya que aunque no soy torpe no soy un experto para andar por la BIOS pero diría que debería tener más opciones mi BIOS, ah y la tengo actualizada a la última versión que es una beta… No la actualizaron más… ¬¬
desconozco como será la configuración exacta de tu BIOS, pero en la función esa que dices SATA como IDE, debe estar como IDE, supongo que la otra configuración será como RAID. Así que si lo tienes el SATA como IDE es lo correcto. También es probable que el windows 7 no traiga el driver para este chip y tambien haya que tirar mano del disquete. Yo estoy casi seguro que te debería funcionar. Al menos uno de 500GB seguro, y de menos capacidad tamiben. Eso si el chip está funcionando correctamente.
En la BIOS hay un apartado para ver si está bien conectada la unidad de disco duro SATA y te pondrá la capacidad que tiene y todo. Y cuando arrancas el ordenata en la pantalla negra que te salen letras blancas, ahí te debe indicar durante un par de segundos el modelo de disco duro WD que tienes conectado. Todas estas cosas las podrias comprobar. Puedes saber si funciona correctamente sin necesidad de entrar dentro del sistema operativo W7. Mira a ver si puedes comprobar todo esto, eso si quieres aún solucionarlo. Yo estoy 90% convencido que se puede hacer funcionar el disco duro este en SATA I con el jumper donde toca y con la BIOS bien configurada y todo bien conectado. Debería funcionar…
…y el dichoso driver de la controladora de ese chip también bien instalado claro.
El lector de tarjetas que contiene es rapido?
me compré un genius como lector de tarjetas
y aunque ponia USB2.0 las leia como usb1.1
Quiero decir, si tengo tarjetas de 20MB/s
las leera a esa velocidad o a solo 1,5 MB/s (1.1)
Para mi ese punto es algo básico
Gracias
Hola Alberto!
Sí, el multilector de tarjetas es USB 2.0, que según el fabricante funciona máximo a 480Mbps (Mega-bits por cada segundo), que equivale a 60MB/s (Mega-Bytes por cada segundo). Te aclaro las velocidades máximas por si te haces un lío con las unidades, que a veces a todos nos pasa. Recuerda que 1 Byte = 8 bits.
Por tanto, si tienes tarjetas que van a 20MB/s aún le sobra 40MB/s de ancho de banda por la conexión USB 2.0 (esto según el fabricante, no llegué a testear las velocidades máximas de multiples tarjetas, pero no detecté nada anormal, o sea que me fío de lo que informa el fabricante). Así que todo lo que no sea superar los 60MB/s irá al máximo rendimiento del periférico (en este caso tarjetas de memoria).
Respecto a tu aparato de Genius, ¿venía con drivers en algún CD? ¿Los instalaste?
Saludos!
Hola gracias por la pronto respuesta, eres muy amable
venía sin disco el GENIUS CR-902U
Yo uso mac snow leopard 10.6.7 en macpro, macmini y hackintosh netbook…
aunque en pc no me ha ido mucho mejor
Uso memory stick (cámara de fotos, psp…)
Además de lento ultimamente ya ni funciona…
cada vez se desmonta antes la unidad.. ahora ya no aguanta
ni 10 segundos… una castaña…
por eso no quiero meter la pata y quiero un lector de tarjetas en condiciones.
gracias
saludos
Alberto
Yo he comprado uno, y al conectarlo a mac se apaga este intantaneamente, se queda con la luz blanca encendida sin poder hacer nada hasta que el dispositivo se haya desconectado, y lo mas curioso es que si quitas los cables de alimentación del ordenador, el propio led blanco sigue luciendo. En PC si funciona mas o menos bien, pero solo trasmite a 30 mb seg.
Yo tuve problemas similares y en un par de días quemé dos TACENS de estos comprados en PCBOX (que tiempos xd) y al final me lo cmabiarón por un B-Movie que costaba un poco más (sin yo pagar nada) y tiene para colocar dos discos duros.
Pues para mi sorpresa aun hoy está funcionando después de 1 año y algo y no hace nada raro con la placa base como los tacens que apagaba el ordenador y me mantenía la luz de la placa base encendida. Acojonante.
Saludos.
PD: Dejé hace tiempo este blog por la burrada de post abarcando temas de todo tipo que ya leía en otros. He vuelvo por un aviso al email. Miraré como lo lleváis ahora pero… lo dicho.
La pega es que lo he comprado por Ebay, sin la posibilidad de devolver….
Lo he comprado con la idea de usarlo para PC, pero aun así no me hace gracia que no funcione en Mac. (Por suerte es Mac Pro y puedo meterle hasta 4 HDD.
No había pensado en esa posibilidad :/ pues espero que le encuentres una solución o te la den aquí ya que lo probaron.
