9. COOLER MASTER GX 650W. Entorno de Pruebas. Test Polímetro

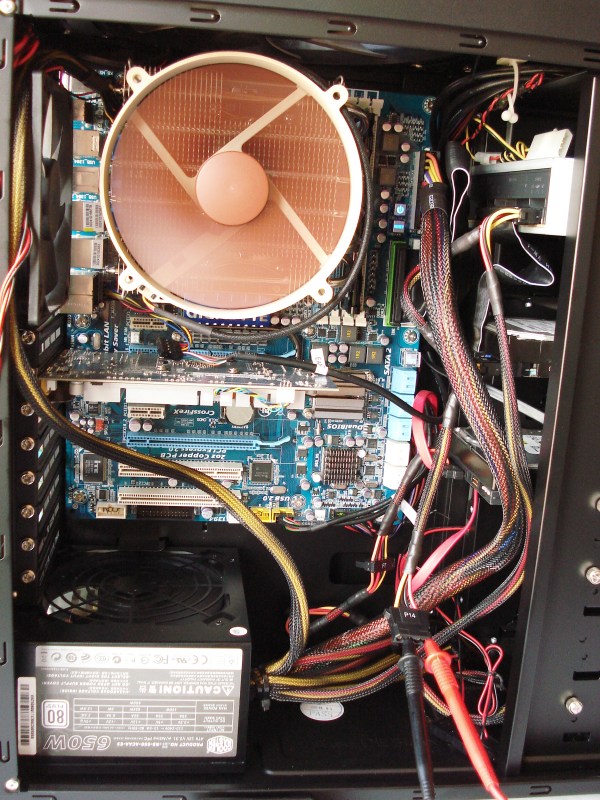

Nuestro entorno de pruebas de hardware para testear la fuente es el siguiente:
- Semitorre: Antec Nine Hundred Two. Fuente de alimentación montada en la parte inferior. Lomo perforado (ya analizado en islaBit aquí)
- Fuente de alimentación: COOLER MASTER GX 650W, 80Plus (estando de análisis en islaBit)
- Placa Base: GIGABYTE GA-MA790FXT-UD5P (ya analizado en islaBit aquí)
- Procesador: AMD Phenom II x3 720, Frecuencia de fábrica 2800MHz (mutado a 4 núcleos)
- Disipador CPU: NOCTUA NH-C12P SE14 (ya analizado en islaBit aquí)
- Memoria RAM: OCZ Platinum DDR3 1666+, 2×2G,B CL8 a 1,65V, pertenecientes a un kit de triple channel 3×2GB (ya analizado en islaBit aquí)
- Tarjeta Gráfica: ZOTAC Nvidia 9600GT 1GB
- Tarjeta de Sonido: (integrada en Placa)
- Grabadora DVD: LG con conector PATA
- Discos duro: 1x Western Digital SATAII, 1TB
- Disco duro: 1x Seagate PATA 133, 250MB
- Ventiladores Torre: 3 de 12 x 12cm y 1 de 20cm (2 Frontales ,1 Trasero y 1 Superior (el de 20cm) todos al mínimo y a +7v) (ya analizados junto a la torre ANTEC NINE HUNDRED TWO)
- Ventilador procesador: 1x NOCTUA NF-P14 (900-1200RPM)
Temperatura ambiente 25-26ºC
Nuestro software para realizar las pruebas es el siguiente:
- Programa OCCT v3.1.0
- Programa Everest v5.50.21
Además, hemos realizado un test con el polímetro o téster para controlar electrónicamente (y no vía software) la tensión real ofrecida.
COOLER MASTER GX 650W. Entorno de Pruebas
Test mediante Polímetro
El test básico realizado con el aparato polímetro se ha realizado en 3 pasos. Midiendo 3 niveles de estrés o carga según la demanda que le hemos exigido.
Básicamente los niveles de estrés o carga son los siguientes:
- baja mediendo bajo el entorno BIOS
- media midiendo mediante un uso normal bajo el Sistema Operativo Windows 7 (reproduciendo una película en HD mediante Media Player Classic)
- alta midiendo cuando corría el test de OCCT a plena carga
Los resultados son más o menos buenos, con algún matiz. Veamos cual…
Medición carga baja

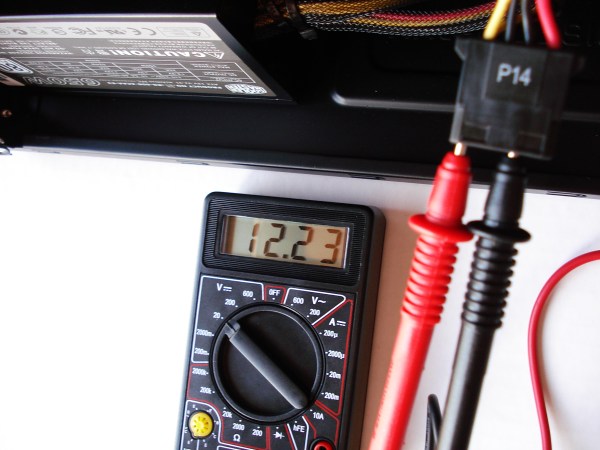

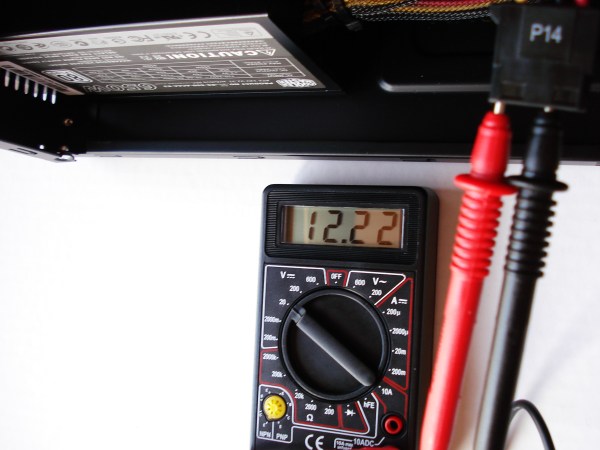

COOLER MASTER GX 650W. Carga baja. Tensión de +12V

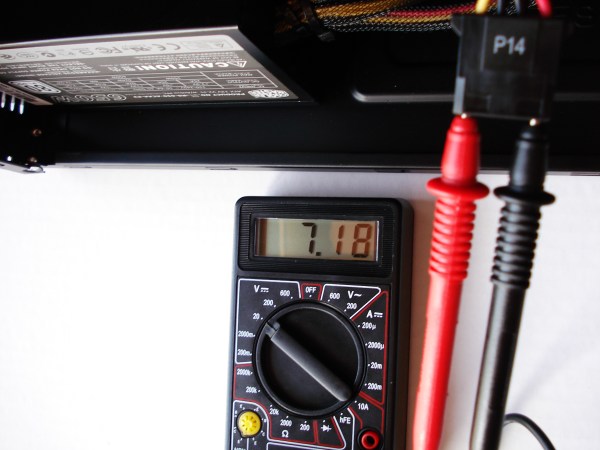

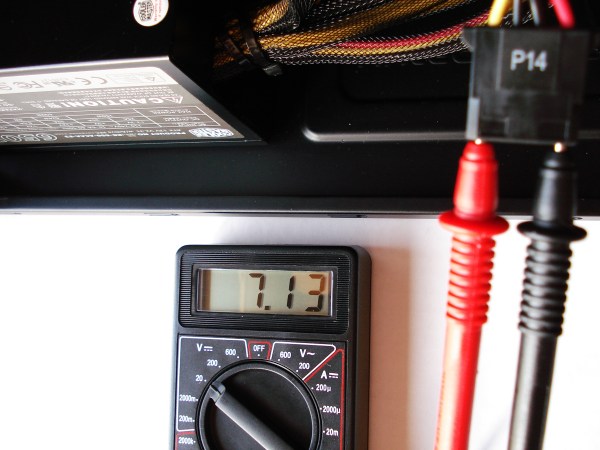

COOLER MASTER GX 650W. Carga baja. Tensión de +7V

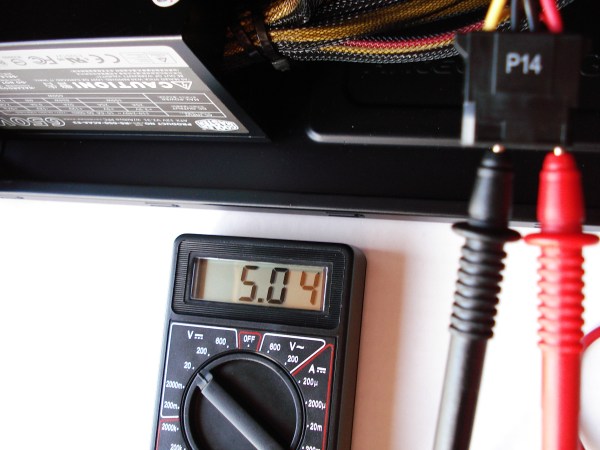

COOLER MASTER GX 650W. Carga baja. Tensión de +5V
Medición carga media
COOLER MASTER GX 650W. Carga media. Tensión de +12V

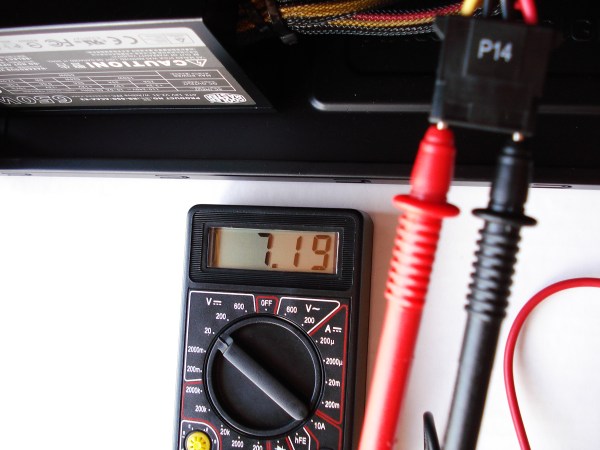

COOLER MASTER GX 650W. Carga media. Tensión de +7V

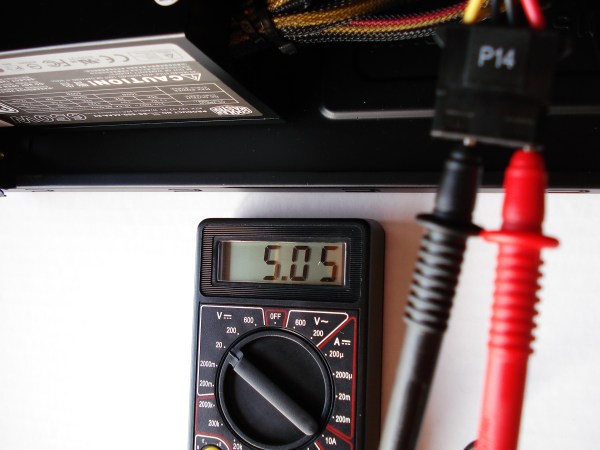

COOLER MASTER GX 650W. Carga media. Tensión de +5V
Medición carga alta

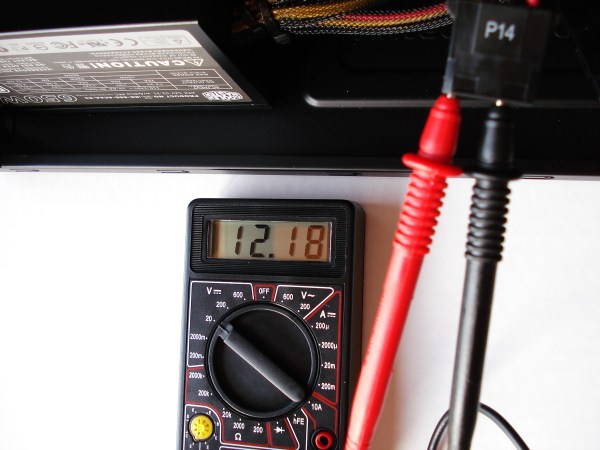

COOLER MASTER GX 650W. Carga alta. Tensión de +12V
COOLER MASTER GX 650W. Carga alta. Tensión de +7V

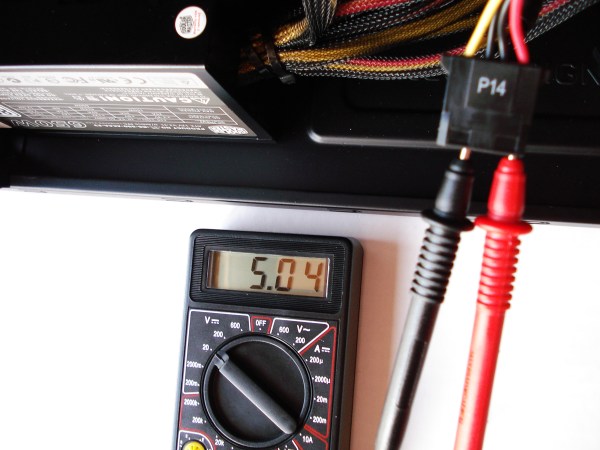

COOLER MASTER GX 650W. Carga alta. Tensión de +5V

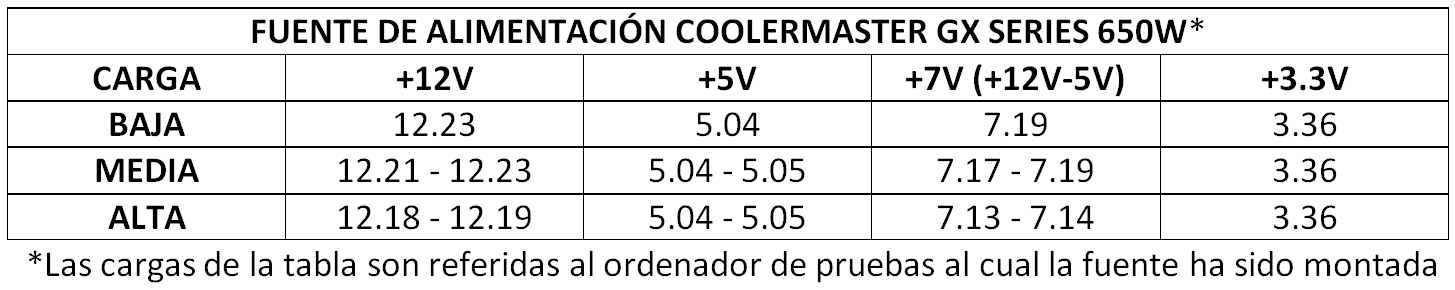

Las tensiones de +3.3V y +5V son prácticamente estables en los tres niveles de estrés y muy cercanas a los +5V exactos de referencia. No está pero que nada mal.
En cambio, vemos como decae la tensión de +12V unas 0’5 décimas a causa de aumentar la carga. No obstante sigue estando siempre por encima de los +12V exactos y bastante cerca. A causa de esta variación, también nos varia el «voltaje extra» que le podemos sacar a la fuente de +7V.
Aún así, debemos apuntar que las tensiones varían ligeramente sin permanecer constantes en un único valor según sea la carga media o alta. Se nota que la fuente ahí está trabajando.
Veamos a través del software cómo se comporta…
