5. AEROCOOL F6XT. Vistas. Electrónica y Conectividad
AEROCOOL F6XT. Vista Frontal
Hay dos cosas que destacan muchísimo del panel F6XT:
- Su sencillez y fácil manejo, que nos garantiza una comodidad y rapidez en el control extrema. A veces, los diseños más sencillos son los más certeros.
- La cara frontal totalmente plana, que nos garantiza su instalación en cualquier tipo de caja, 100% compatible en cada una de ellas.
Así, tenemos 1 botón por cada canal, y con él cambiamos las 3 velocidades pulsando repetidamente el mismo botón. Y algo que nos ha gustado muchísimo es la opción de apagar todos los LEDs del panel para dejarnos a oscuras, a parte de poder cambiar entre los colores rojo y azul, gracias a su botón central.

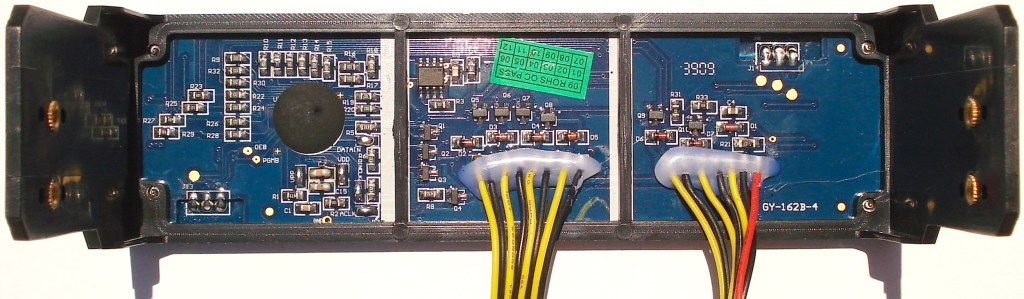

AEROCOOL F6XT. Vista Trasera
Si miramos su parte trasera, vemos su placa electrónica, muy bien ensamblada. De ella salen los dos ramales de cables, ramal 2 (centro) y ramal 1 (derecha). Éste último, con los 3 cables de alimentación (rojo +5V, amarillo + 12V y negro neutro).
La placa electrónica no dispone de ninguna alarma. Este panel solo controla la velocidad de 6 canales, no controla ninguna temperatura.

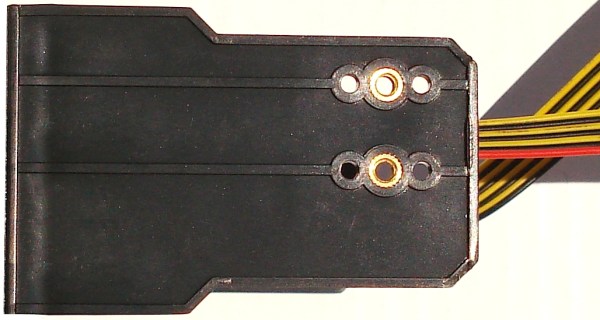

AEROCOOL F6XT. Vista Lateral
El material empleado para todo el cuerpo del F6XT es el plástico, ni metal ni aluminio, abaratando así los costes, e invirtiendo más en la placa electrónica. Cada lateral dispone de 6 perforaciones, 2 de ellas centrales a dos alturas con una rosca dorada para atornillar los tornillos de montaje. El diseño es sumamente sencillo y a la vez eficaz.

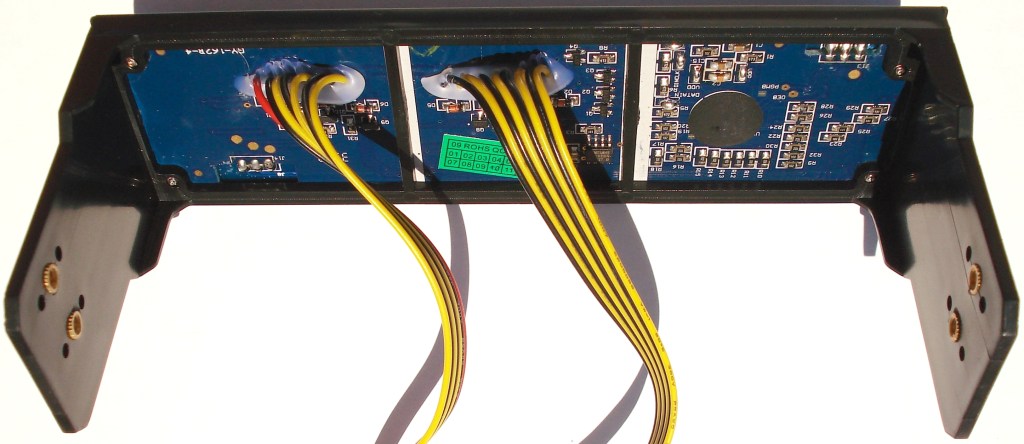

AEROCOOL F6XT. Vista en Perspectiva Trasera
El único inconveniente en su construcción es quizá la unión entre los dos ramales y la placa electrónica, que se limita a la propia soldadura de los cables y de silicona a modo de refuerzo. Esto es bastante delicado y si no vamos con algo de cuidado a la hora de montar y desmontar varias veces el panel, puede que se nos suelte la silicona en el paso del tiempo. De todas formas, como no podía ser de otra forma, hemos forzado dicha zona y está bastante bien pegado. Luego veremos estas zonas más detalladamente…

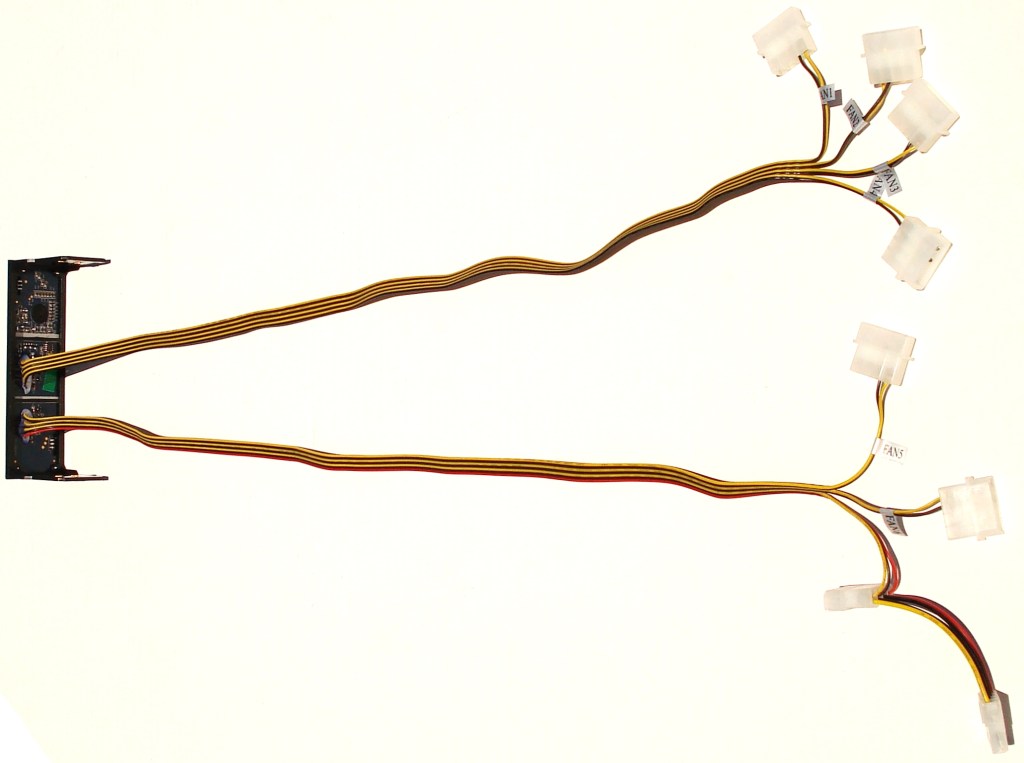

AEROCOOL F6XT. Fotografía en «Modo Medusa»
Cada ramal de cables es de aproximadamente 60cm de longitud, no estando enmallados ninguno de ellos. Su longitud es más que correcta pero echamos de menos alguna especie de malla para protegerlos. Veamos cada ramal cómo está hecho:
- Ramal 1:
- Grupo 1: Alimentación de entrada: amarillo + rojo + negro (+12V + 5V + neutro), molex de 4 pines + continuación molex 4 pines
- Grupo 2: salida FAN 5: amarillo + negro (+12V + neutro), molex de 4 pines
- Grupo 3: salida FAN 6: amarillo + negro (+12V + neutro), molex de 4 pines
- Ramal 2:
- Grupo 1: salida FAN 1: amarillo + negro (+12V + neutro), molex de 4 pines
- Grupo 2: salida FAN 2: amarillo + negro (+12V + neutro), molex de 4 pines
- Grupo 3: salida FAN 3: amarillo + negro (+12V + neutro), molex de 4 pines
- Grupo 4: salida FAN 4: amarillo + negro (+12V + neutro), molex de 4 pines
Veamos cada conector extremo de cada ramal detalladamente…

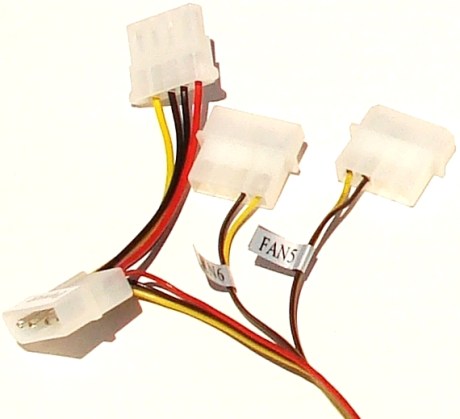

AEROCOOL F6XT. Detalle Conectores Ramal I

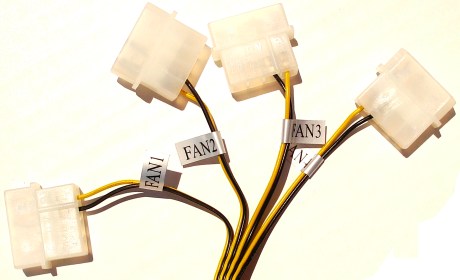

AEROCOOL F6XT. Detalle Conectores Ramal II
Cada extremo nos viene etiquetado con el número correspondiente de cada canal. Los molex son muy sencillos, y a veces resulta algo dificultoso conectar alguno de ellos, ya que hay que acertar con los 2 pines que trae cada uno. Como curiosidad, en cada ramal se pueden separar por grupos los cables según a qué canal pertenecen, consiguiendo así mayor alcance en nuestra torre. Como cada ramal mide unos 60cm, si los dividimos en dos tendremos casi 120cm, con 2 molex en cada extremo. Aunque esto es algo exagerado y casi que innecesario, es una ventaja que puede que nos saque de más de un apuro en una torre de grandes dimensiones.
Hola, este panel guarda la configuracion una vez que se apaga la pc? porque yo adquiri uno recientemente y el mio no lo hace, debo configurar todo cada que prendo el pc. gracias.
Hola Claudio,
Sí, el panel debería guardar tu configuración anterior. Lo que debería hacer es arrancar al máximo y en unos segundos poco a poco menguar hasta ofrecer la tensión que configuraste la última vez. Si no es así, el panel no funciona correctamente y deberías ponerte en contacto con tu vendedor.
Seguro que después de arrancar y de pasar uno segundos, ¿no mengua? A ver si es la función de arranque la que te confunde… aunque no es descartable que alguna unidad falle.
Un saludo
Gracias por responder tan rapidamente, parece que no funcionara normalmente, osea lo configuro y al apagar el pc, el panel vuelve a encender con los leds rojos y con los fans al maximo y asi queda. Igualmente ya contacte al vendedor para comentarme el problema. Gracias.
