8. ENERMAX VOLCANUS. Vistas Interior y Laterales

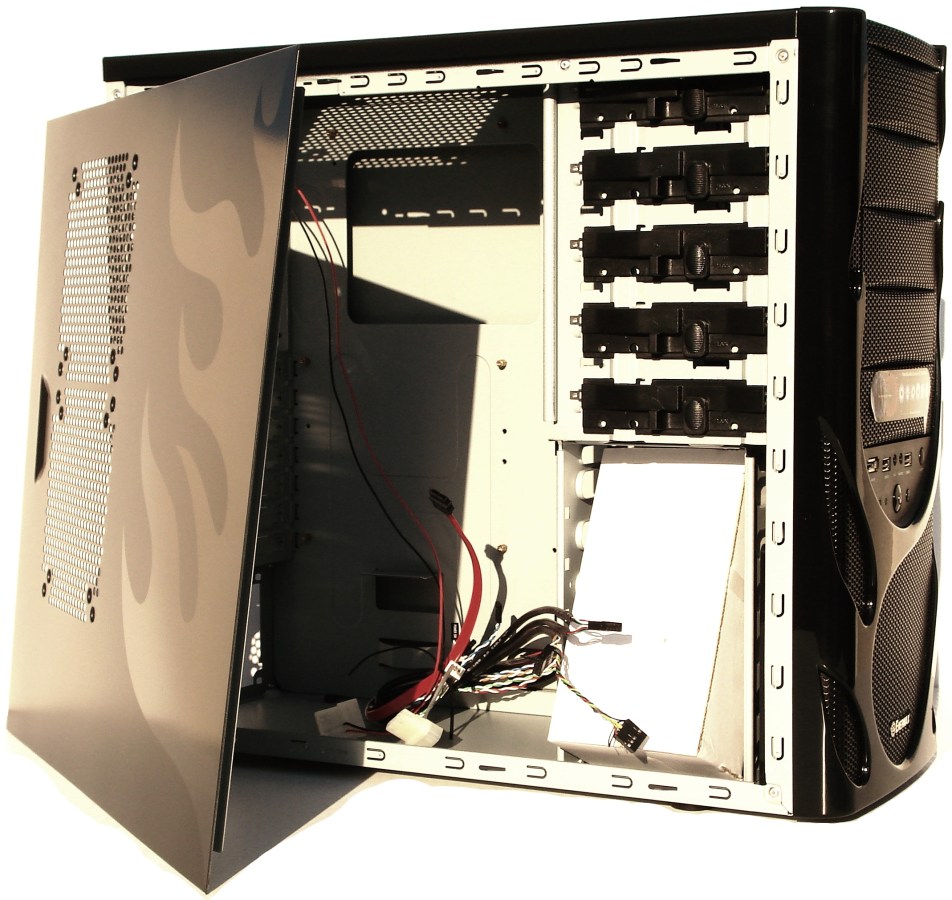

ENERMAX VOLCANUS. Fotografía de Exposición III. Lateral Abierta
Lo primero para acceder a su interior es retirar los dos tornillos que arman el lateral izquierdo, que recordamos que son manuales, sin necesidad de herramientas. Con un ligero empuje podremos soltar el laminado de este lateral, ayudándonos del rebaje del lateral para poder tirar de él hacia atrás.

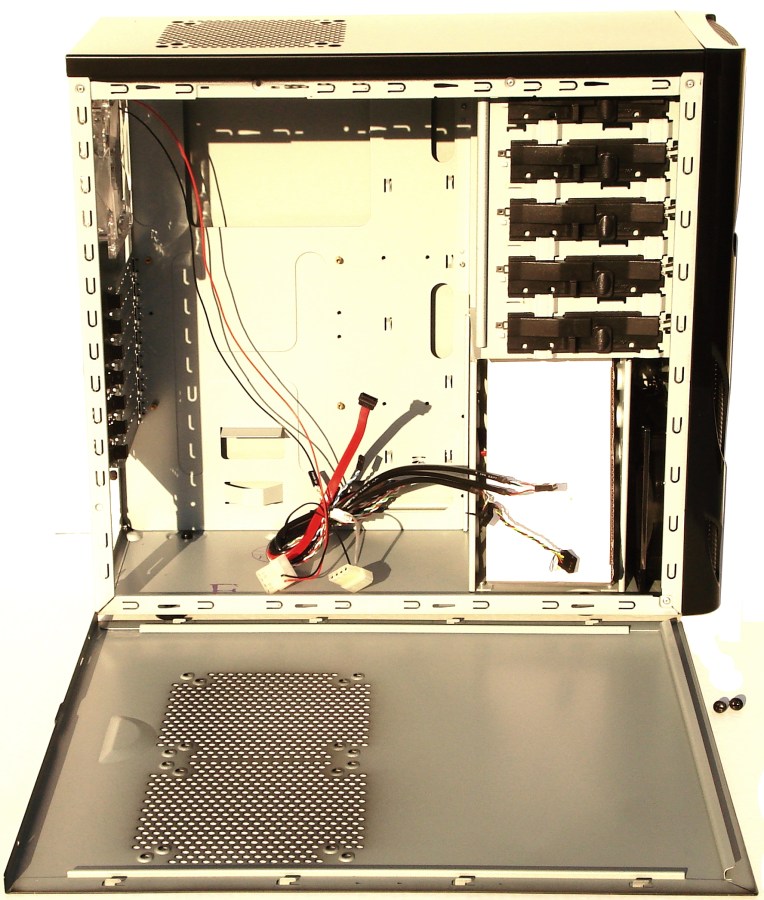

ENERMAX VOLCANUS. Puerta Lateral Abatida 90º
Este es el aspecto interior de la semitorre. Lo primero a destacar es que su interior no está pintado en negro mate como su exterior. Al ser un lateral sin ventana transparente, su aspecto interior no cobra mucha importancia. No obstante, conocemos ya muchas semitorres con las que su interior queda totalmente acabado en pintura para mejorar su aspecto. De hecho últimamente este tema está de moda. Aún así, a pesar de no estar pintada por dentro, su aspecto es claro y limpio, y entendemos que si se hubiera pintado, también hubiera incrementado su coste final.

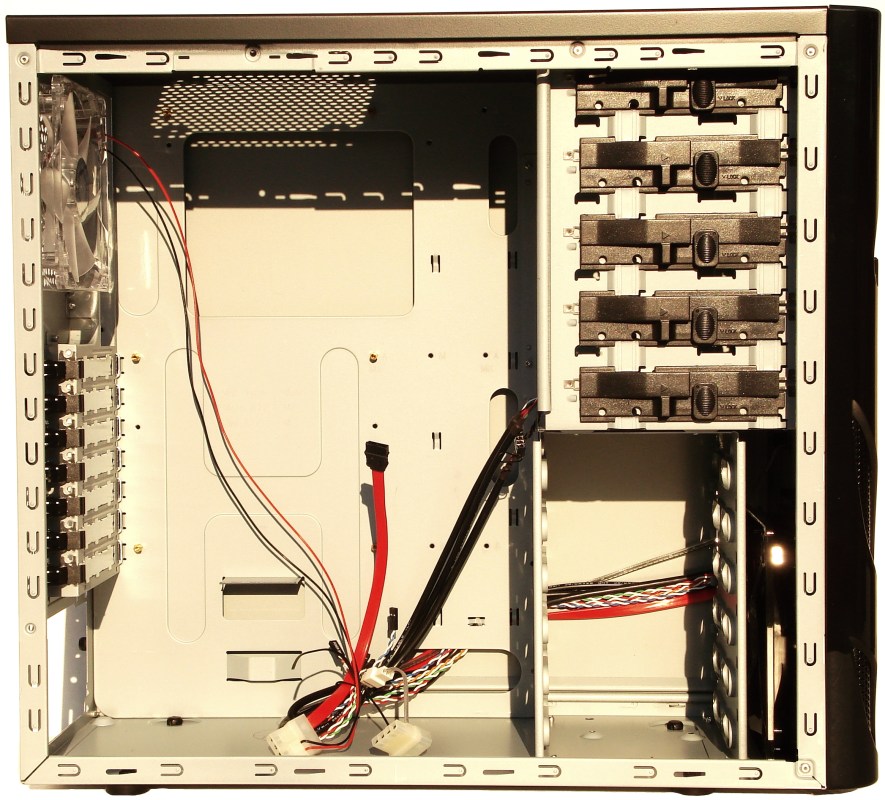

ENERMAX VOLCANUS. Vista General Izquierda Interior
En toda semitorre podemos distinguir hasta 5 zonas bien diferenciadas:
- Zonas destinadas a la refrigeración de la misma.
- Zona de unidades frontales.
- Zona de discos duros.
- Zona destinada a la placa base.
- Zona destinada a la fuente de alimentación.
Respecto a la instalación de la placa base, ya vienen atornillados los 6 montantes dorados. Tenemos otros 3 adjuntos en el kit de accesorios. Podemos montar placas base ATX, Mini ATX, Micro ATX, estando indicado en el propio laminado.
En las siguientes páginas veremos cada una de las zonas restantes por separado…

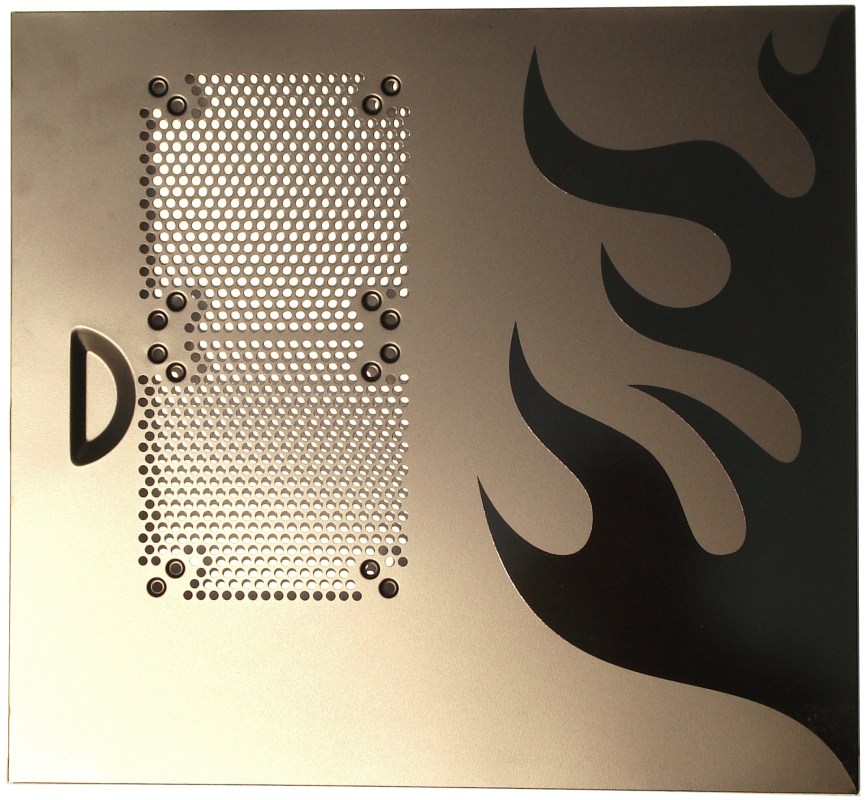

ENERMAX VOLCANUS. Vista Exterior Puerta Izquierda

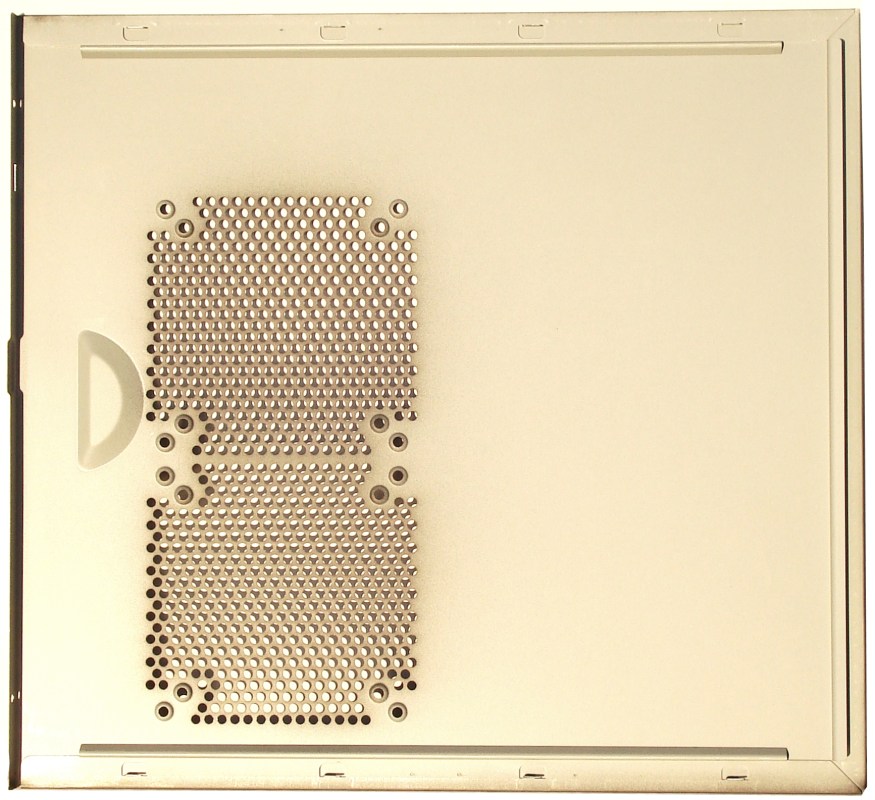

ENERMAX VOLCANUS. Vista Interior Puerta Izquierda
El laminado del lateral es suficientemente resistente y no vibra con facilidad. La parte exterior está totalmente pintada en negro mate, tal como hemos visto anteriormente. En cambio, la parte interior no lo está. En dicha parte hay 2 refuerzos metálicos con pliegues con terminaciones dobladas para dar rigidez a la lámina metálica en la zona superior e inferior. Así, al menos 3 de los 4 bordes lineales quedan más rígidos.

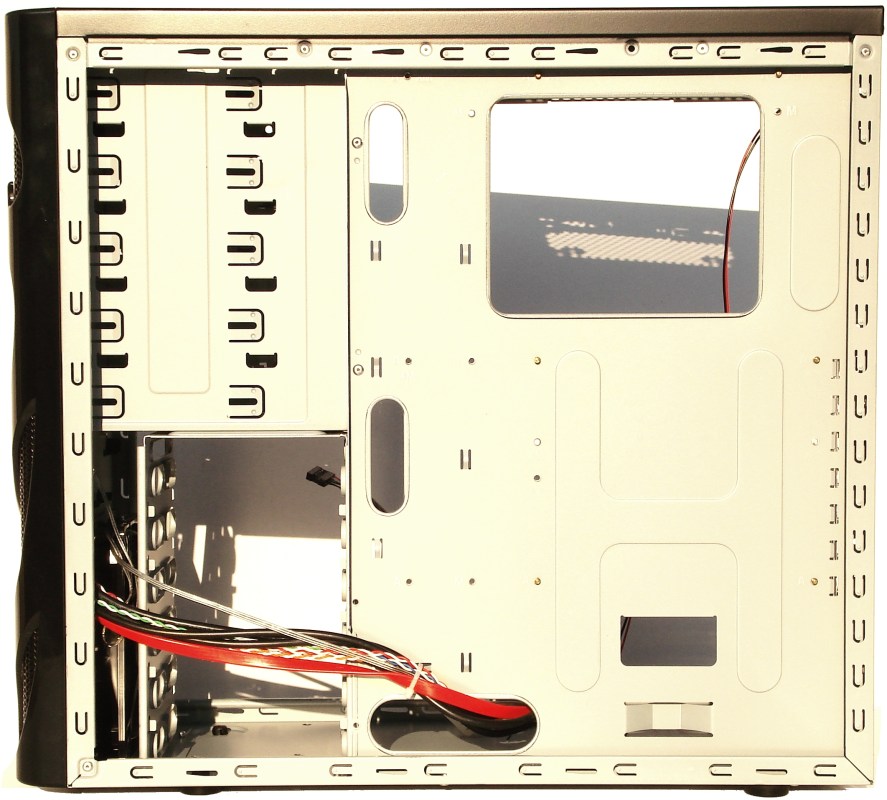

ENERMAX VOLCANUS. Vista General Derecha Interior
Este es el aspecto interior visto por su lateral derecho. En esta parte podemos señalar otras zonas que adquieren importancia por este lateral:
- Zonas de paso general y recogida del cableado.
- Zona de acceso al cableado frontal.
- Zona de acceso al «backplate» del disipador para CPU (soporte trasero para fijar el disipador de la CPU a la placa base).
En las siguientes páginas veremos cada una de estas zonas detalladamente…
ENERMAX VOLCANUS. Vista Exterior Puerta Derecha

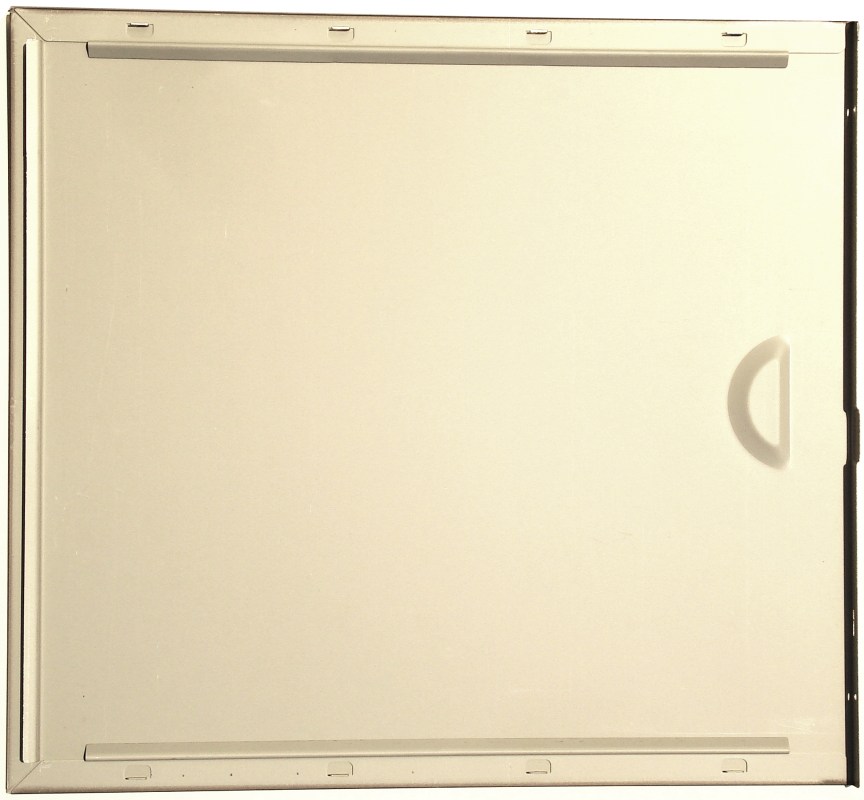

ENERMAX VOLCANUS. Vista Interior Puerta Derecha
Tenemos el mismo planteamiento con la puerta izquierda que con ésta derecha, misma laminación y mismos refuerzos. Esta no viene perforada y es totalmente lisa. Al igual que la otra, viene debidamente pintada por la parte exterior, pero no por la parte interior. Se desarma de la misma forma, desenroscando los dos tornillos trasero manualmente.
