7. COOLER MASTER SILENT PRO GOLD 700W. Detalles II. Cableado y Conectividad

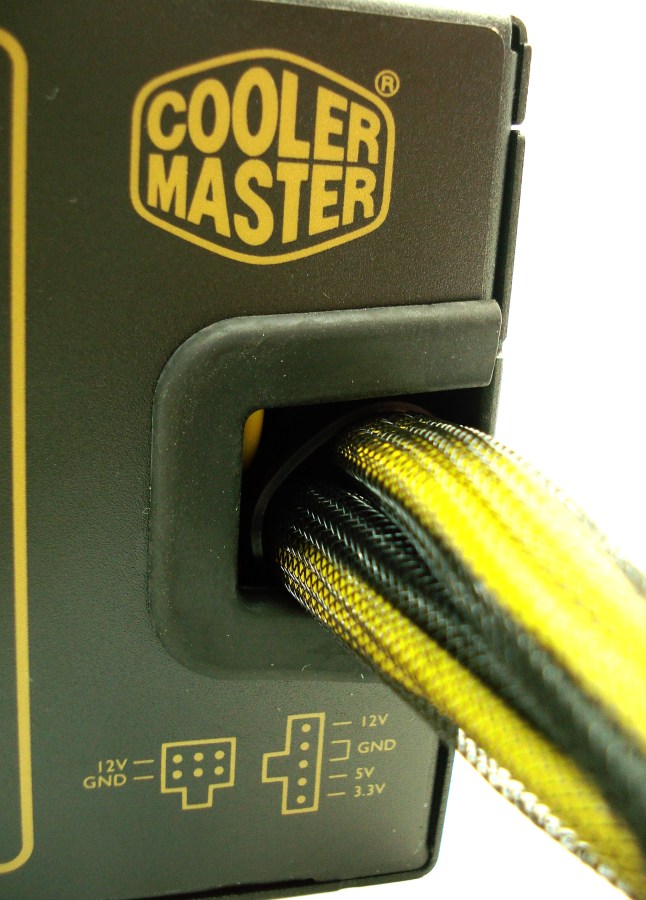

COOLER MASTER SILENT PRO GOLD 700W. Detalle Salida Cableado Nativo
Como continuación de lo dicho anteriormente, aquí podemos apreciar los 2 esquemas de los conectores del panel frontal, con tensiones de 12V, 5V y 3.3V, así como los pines neutros. Así nos ayudan a testear mejor la fuente en el apartado del test de pruebas de tensiones, al menos para nosotros.
El cableado nativo está protegido por un anillo en forma de U volcada para evitar cortes y recogido por una brida en su interior para evitar tirones.
COOLER MASTER SILENT PRO GOLD 700W. Detalle Enmallado Cableado Nativo
Todo el cableado nativo está enfundado por una malla ignífuga por todo su recorrido (no son cables planos, como los modulares). Se dividen en 3 grupos, para alimentar la placa base, refuerzo de alimentación para la CPU y para 2 conectores PCIe de 6+2 pines y de 6 pines. Todos los enmallados son reforzados en sus extremos a través de una brida encubierta para mayor protección.
Cableado nativo y modular

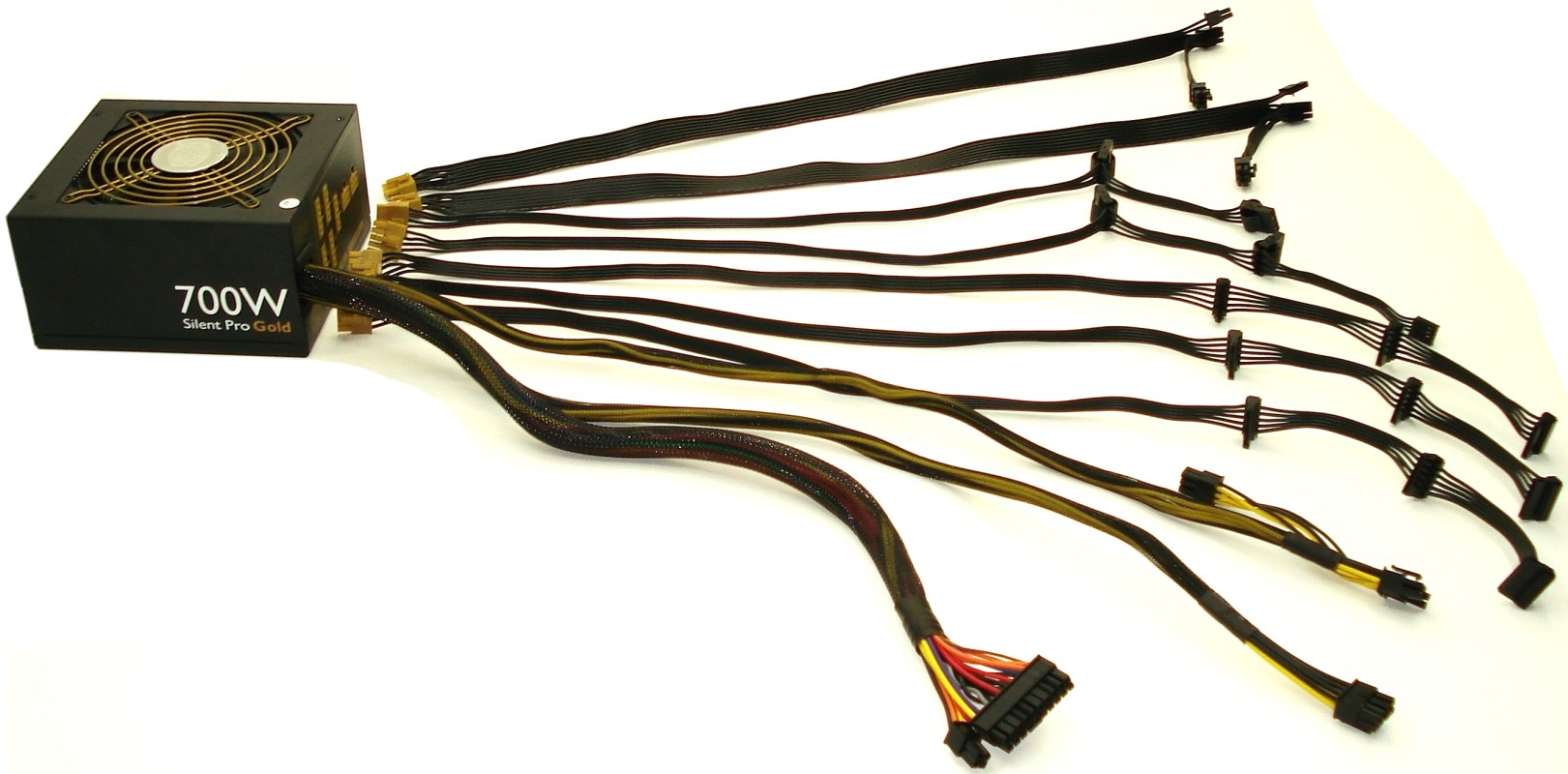

COOLER MASTER SILENT PRO GOLD 700W. Fotografía en «Modo Medusa» I. Vista Frontal

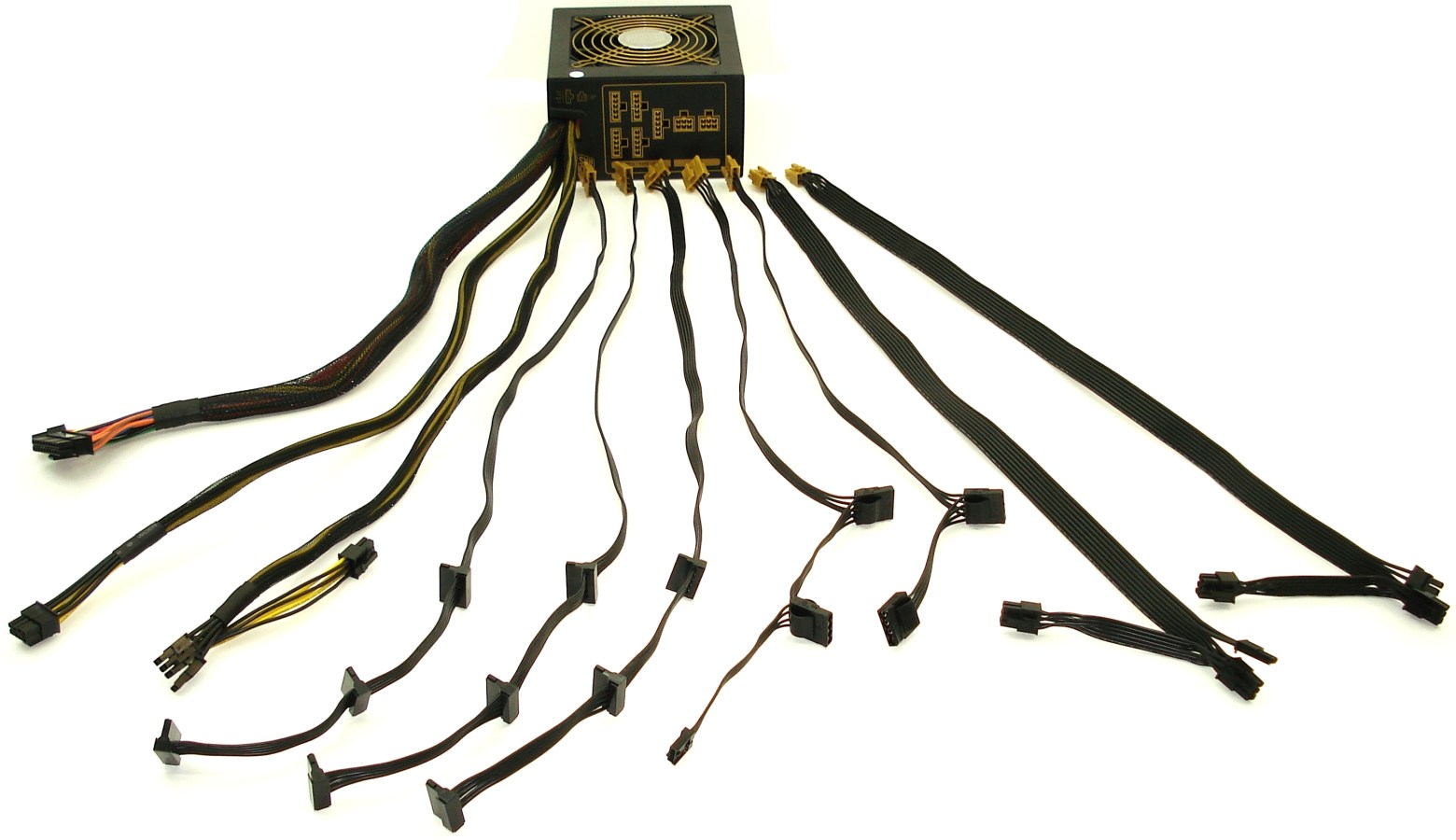

COOLER MASTER SILENT PRO GOLD 700W. Fotografía en «Modo Medusa» II. Vista Lateral
De izquierda a derecha (tipo de cableado, conectores y longitudes):
- Cableado nativo para Placa Base de 20 + 4 pines (x1). Longitud del cableado: 50 cm.
- Cableado nativo para refuerco CPU con conector de 4+4 pines (x1). Longitud del cableado: 75 cm.
- Cableado nativo PCIe de 6+2 pines + 6 pines(x1). Longitud del cableado: 75 + 10 cm.
- Cableado SATA con 3 conectores (x3) (incluyen el voltaje de +3.3V). Longitud de cada cableado: 50 + 10 + 10 cm.
- Cableado para Periféricos con 2 molex de 4 pines (x1) más uno floppy. Lontigud del cableado: 45 + 10 + 10 cm.
- Cableado para Periféricos con 2 molex de 4 pines (x1). Lontigud del cableado: 45 + 10 cm.
- Cableado PCIe con conector de 6+2 pines y de 6 pines (x2). Longitud de cada cableado: 60 + 10 cm.
Todos los conectores de los cableados modulares son de calidad y fácilmente conectables/desconectables, y de fácil distinción por la combinación, de nuevo, de los colores dorado (para conectar en el panel delantero de la fuente, distinguiendo dos tamaños, rectangular de 6 pines y lineal de 5) y el negro. Quizá a algunos les parezcan algo cortas sus longitudes, y así es en algún caso para el usuario que quiera instalarla en alguna torre de elevadas dimensiones y quiera pasar los cables por detrás de la misma, escondiéndolos. No habrá ningún problema de alcance para instalarla en cualquier semitorre. Esto puede convertirse en según qué casos en un inconveniente, entendemos que las longitudes no son muy generosas, quedándose algo gustas, recortando así la flexibilidad del producto.
