6. NOX XTREME GETTINXTREME NX620. Test de Estabilidad. Téster Antec + Polímetro

Entorno de Pruebas

Para realizar nuestras pruebas hemos optado de nuevo por usar un téster del fabricante Antec así como un polímetro. Hemos hecho pruebas de toma de datos sobre 3 niveles de carga en cada una de las tensiones de salida de Corriente Continua (CC), además de la tensión de «Stand By» de +5VSB, así como la tensión de -12V y su tiempo de arranque. Este es el entorno de pruebas…

• Torre: Aerocool X-Predator Evil Black Edition. (Fuente de alimentación montada en la parte inferior) (ya analizada en islaBit aquí)
• Fuente de alimentación: THERMALTAKE TR2 600W, 80Plus Bronze (estando de análisis en islaBit)
• Placa Base: Gigabyte GA-890GPA-UD3H (ya analizada en islaBit aquí)
• Procesador: AMD Phenom II x3 730 Black Edition, 2800MHz
• Disipador CPU: Noctua NH-C14 (ya analizado en islaBit aquí)
• Memoria RAM: Mushkin Redline 996997 DDR3, 2×4GB CL9 a 1.65V (ya analizada en islaBit aquí)
• Tarjetas Gráficas: Point of View Nvidia Geforce 9600 GT, 512MB
• Disipador Tarjeta Gráfica: de fábrica
• Panel de controlador de revoluciones: Aerocool X-Vision (ya analizado en islaBit aquí)
• Disco duro 1: Western Digital SATAII, 1TB
• Nº de Ventiladores totales de 12-14cm: 6
• Nº de Ventiladores totales de 20 cm: 2

Test de Tensiones con Téster Antec

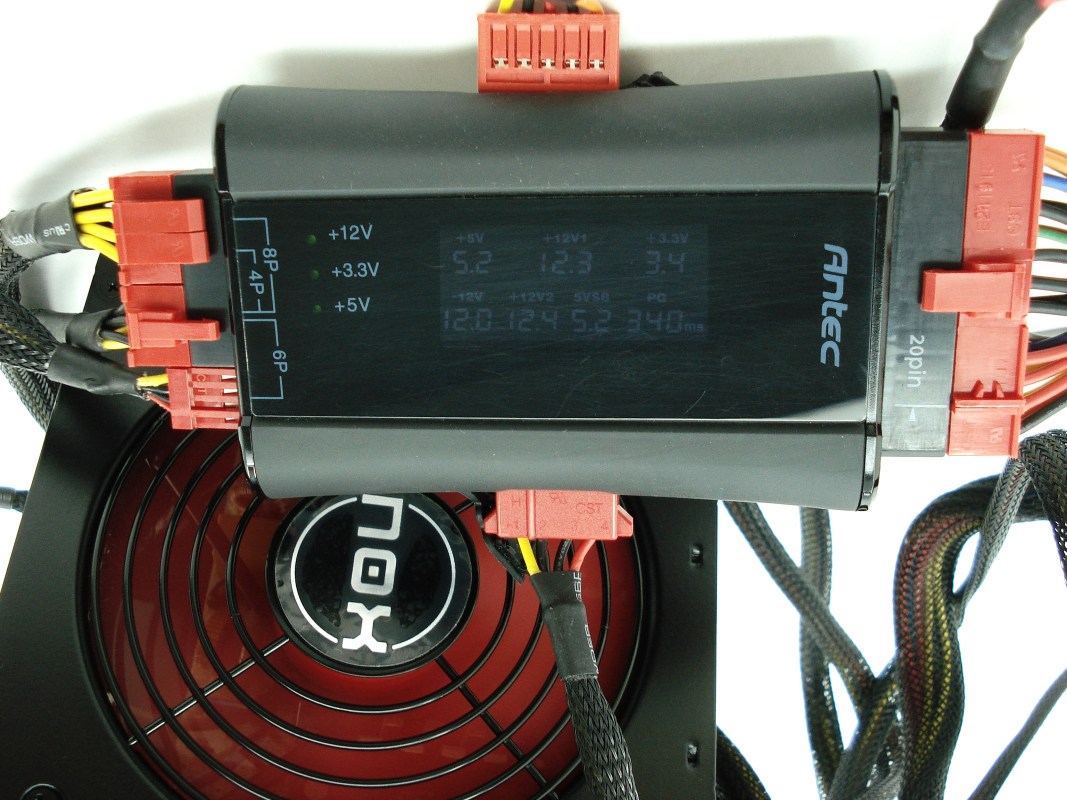

NOX XTREME GETTINXTREME NX620. Prueba Tensiones con Téster Antec

Prueba en carga baja, fuente de alimentación conectada directamente al téster. Las tensiones de salida son las que se muestran en la pantalla del téster, con todas las mediciones de tensión bastante correctas. La medición de las tensiones de +12V se sitúa con 12.3V, algo subido con +0.3V más de la referencia. Generalmente suele ocurrir esto cuando testeamos las fuentes «peladas», siendo habitual estabilizarse con mayor precisión a los 12V cuando conectamos todos los dispositivos a ella.

Veamos qué ocurre con los 3 niveles de carga con mediciones tomadas directamente desde nuestro polímetro…

Test de Estabilidad a Triple Carga con Polímetro

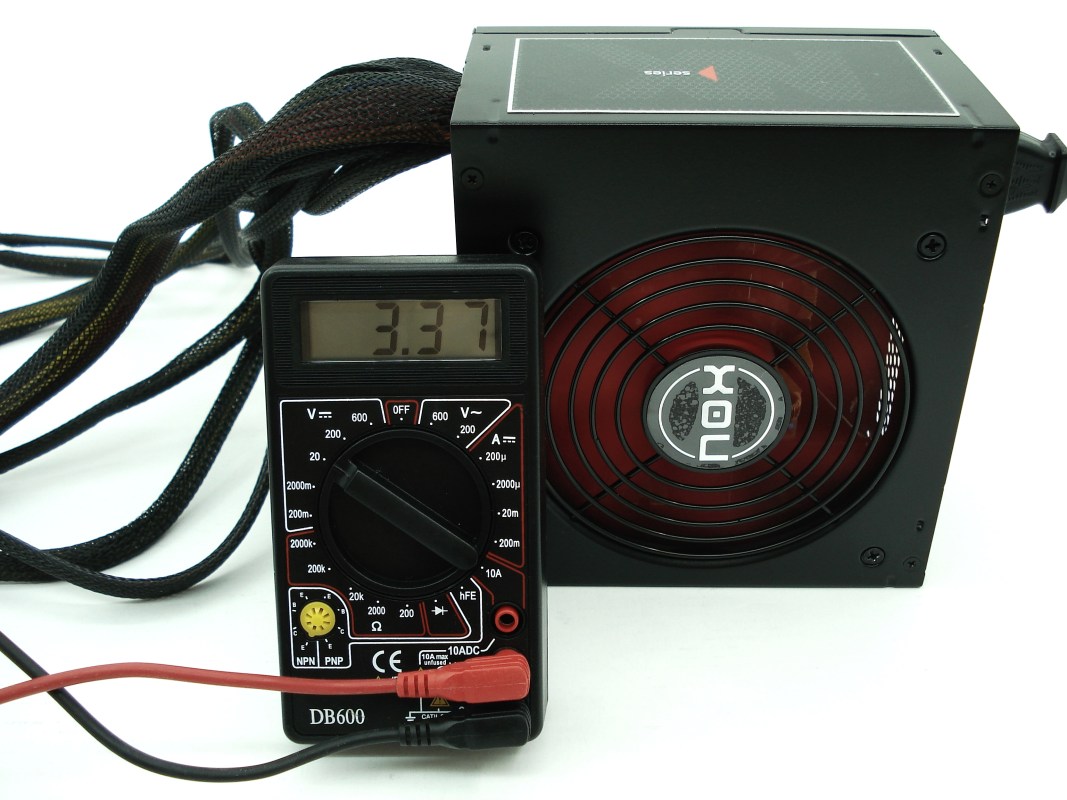

NOX XTREME GETTINXTREME NX620. Prueba con Polímetro. Tensión de +3.3V

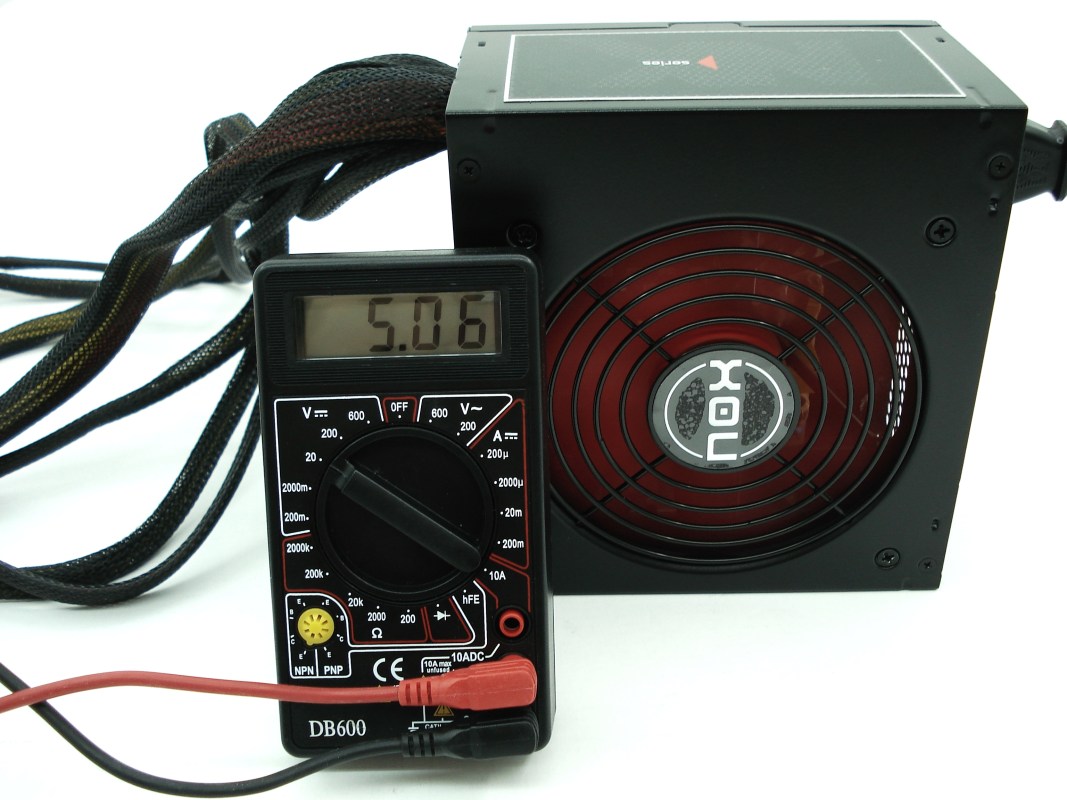

NOX XTREME GETTINXTREME NX620. Prueba con Polímetro. Tensión de +5V

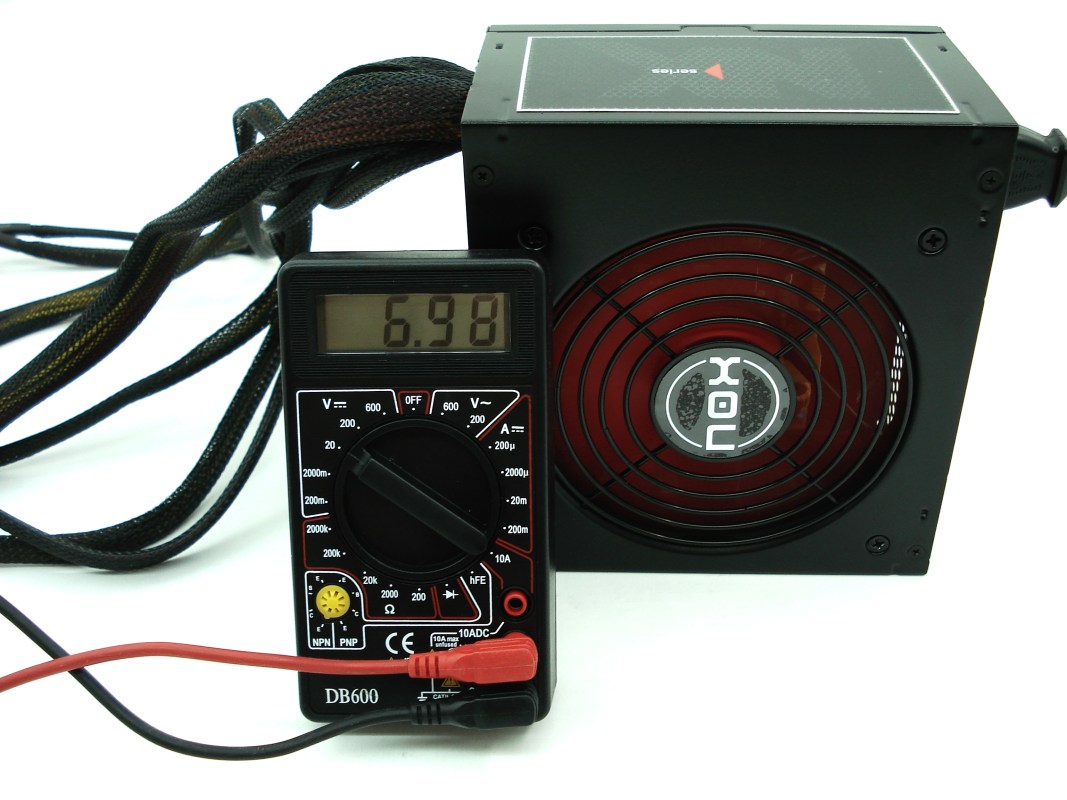

NOX XTREME GETTINXTREME NX620. Prueba con Polímetro. Tensión de +7V (+12V1 – 5V)

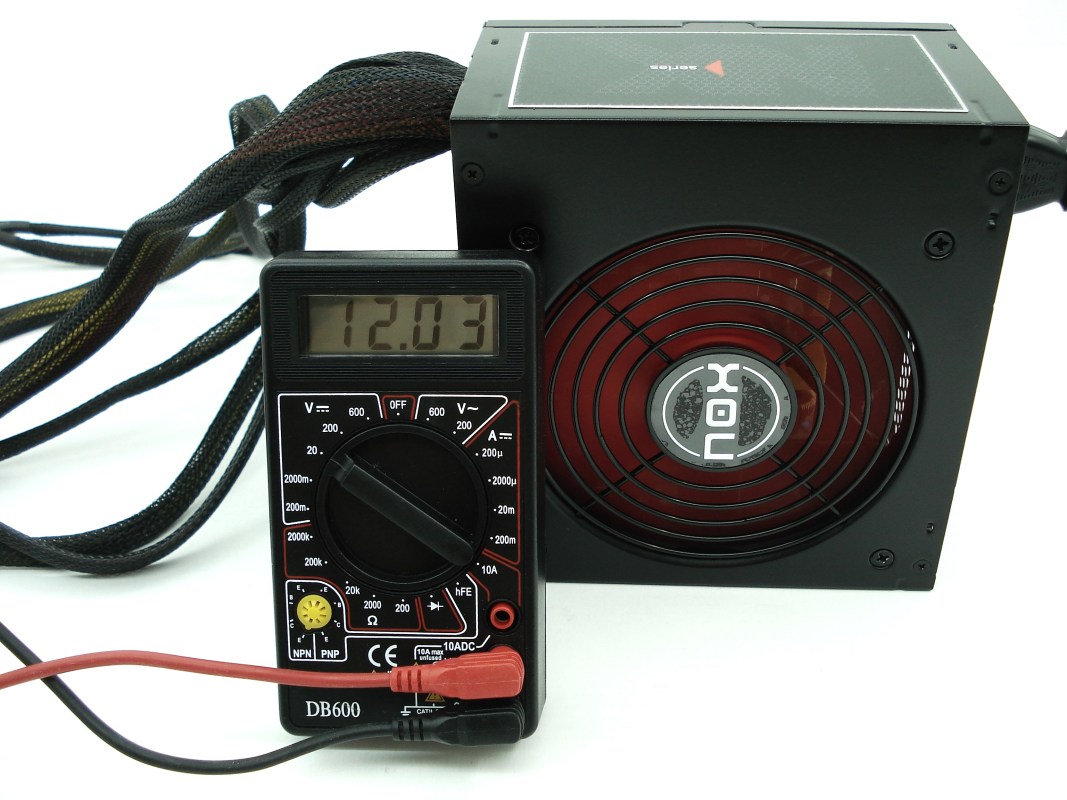

NOX XTREME GETTINXTREME NX620. Prueba con Polímetro. Tensión I de +12V

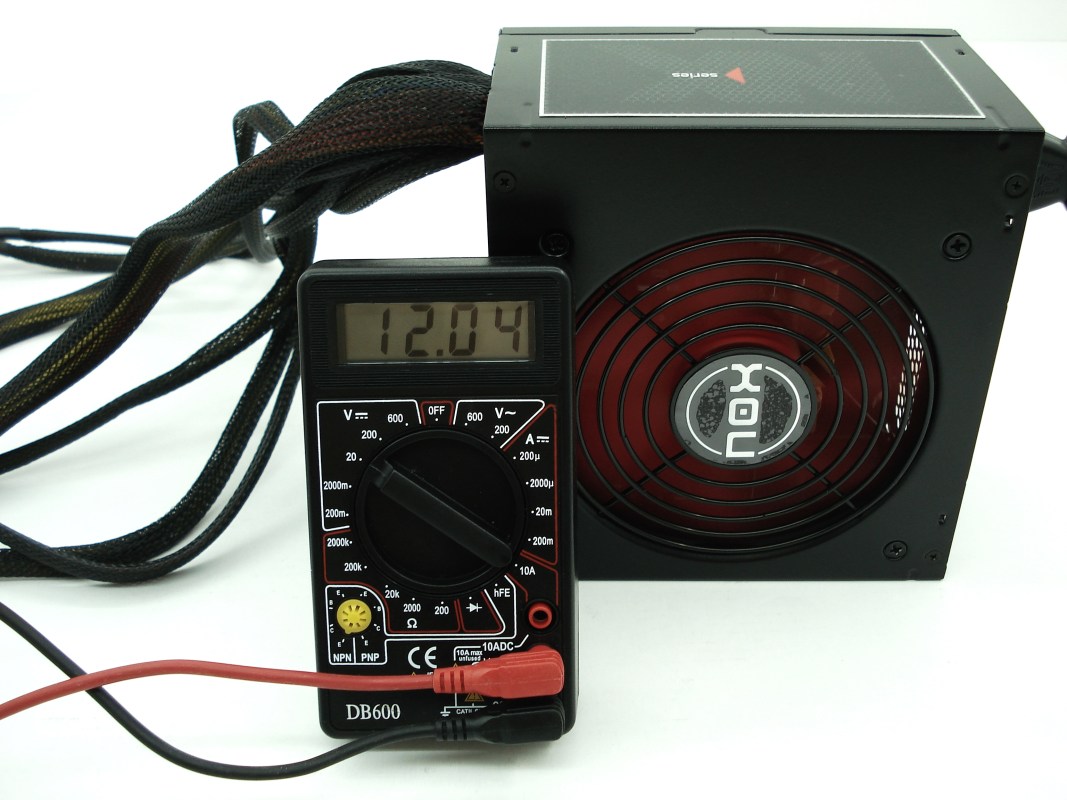

NOX XTREME GETTINXTREME NX620. Prueba con Polímetro. Tensión II de +12V

Como podemos ver, todos los valores en carga baja ya de entrada están bastante cercanos a los valores de referencia. Si al entrar en cargas elevadas, estos valores no varían demasiado, tendremos ante nosotros una fuente estable en tensiones de salida. Tal como veremos en la tabla elaborada, más o menos ocurre lo esperado en las 3 tensiones principales, contando que nos encontramos ante una fuente de gama media de coste bastante reducido.

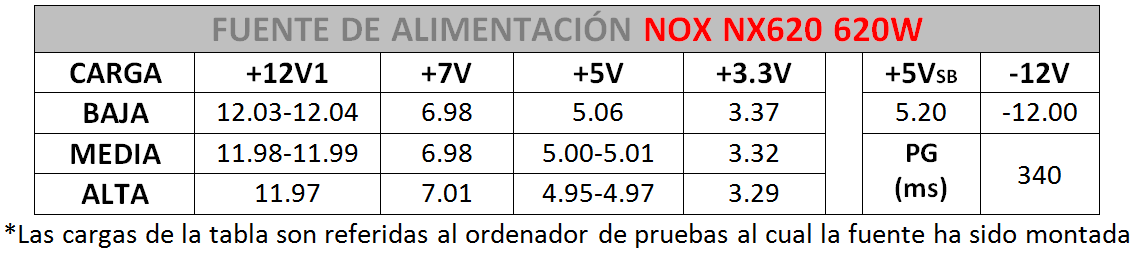

NOX XTREME GETTINXTREME NX620. Tabla de Tensiones

Como cabía esperar, las tensiones de salida son algo menos estables que con fuentes de mayor categoría. Aún así su comportamiento es correcto, un poco ajustado para las pruebas de tomas de datos a alta carga, donde el PC de pruebas requiere alta potencia.  Las 3 tensiones de 12V y 5V  3V se sitúan algo por debajo de las de referencia, conservando ciertamente bastante estabilidad.

Veamos si se consigue lo mismo a través del software de pruebas…
