3. Antec High Current Pro 1000W EC: PSU 80Plus Platinum
La fuente de alimentación cuenta con un acabado de alta calidad y es de color negro mate. En general, la fuente de alimentación tiene un aspecto serio y elegante, al menos para nosotros.

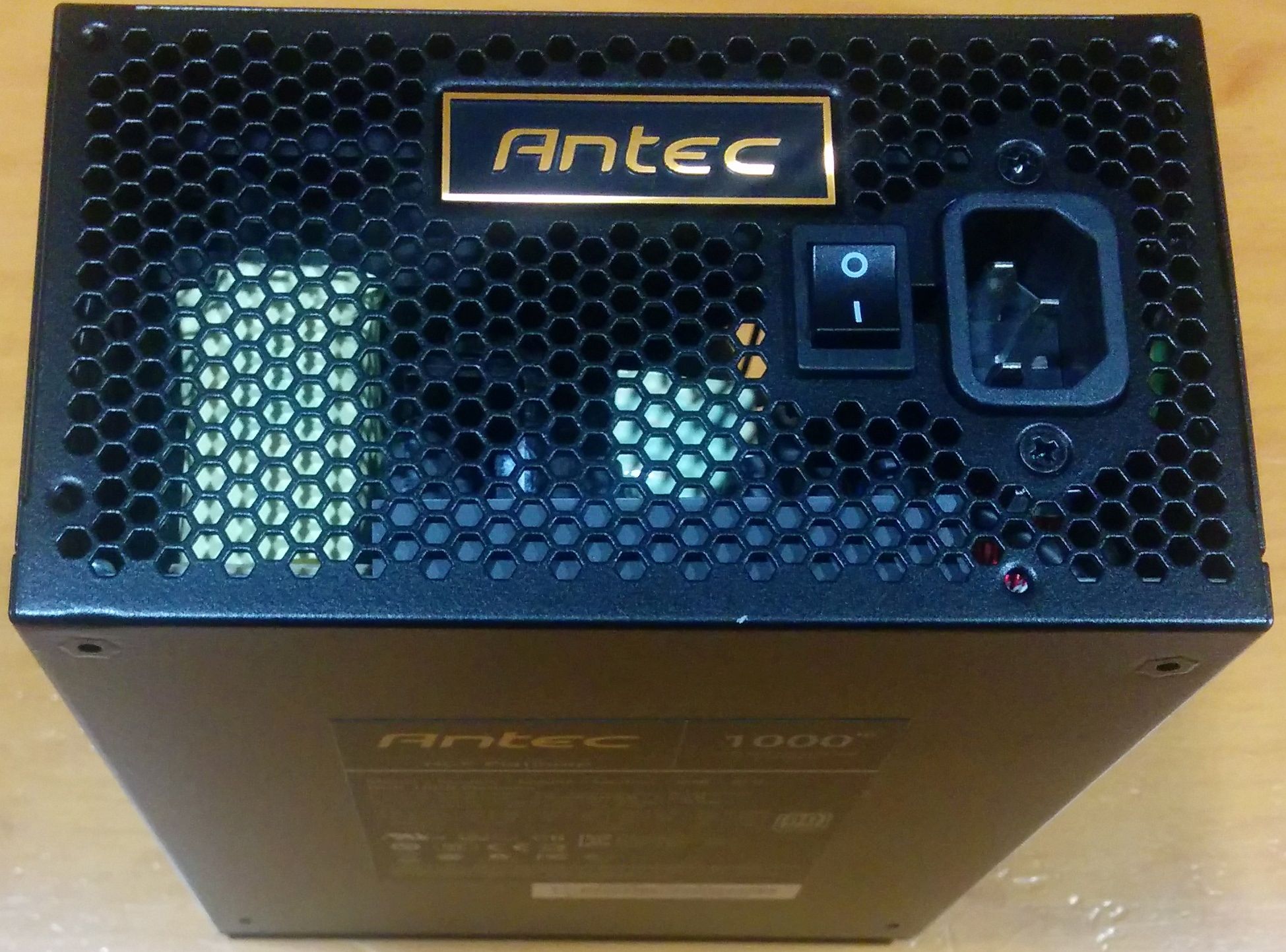

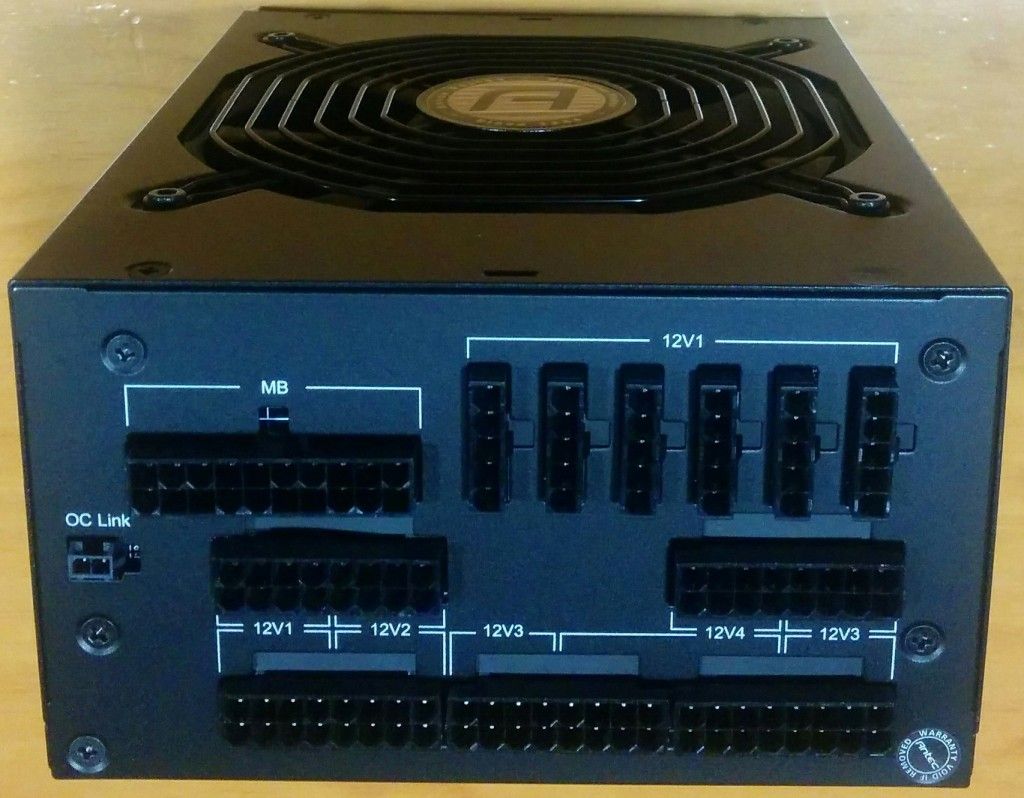

La parte trasera de la fuente de alimentación, donde se ubica la conexión de alimentación y el interruptor encendido/apagado, está totalmente perforada por agujeros de estilo de nido de abeja para dejar libre la salida de aire caliente de la unidad. Aquí también se encuentra una pequeña etiqueta elegante con un acabado en color color. En la parte delantera se encuentra el panel modular que cuenta con múltiples tomas de conexión. De acuerdo con las menciones de Antec, estas conexiones vienen preparadas para ser compatibles con futuras normativas y conectores.

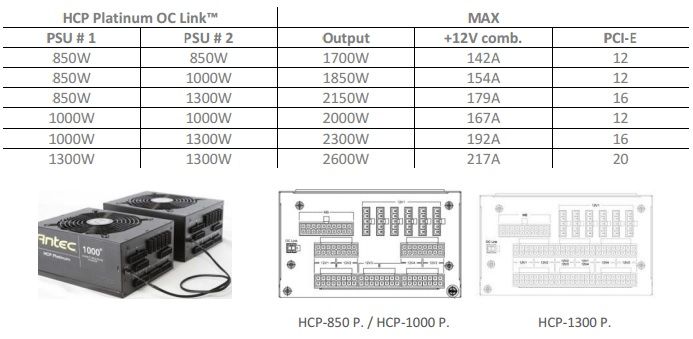

Los dos conectores que hay en el extremo con para la alimentación de la placa base. El primero, el grande, utiliza el primer carril, mientras que los otros pueden elegir el carril que se desee, tanto para el PCI-E como para el EPS. Mientras que los conectores superiores para los periféricos también se obliga a utilizar el primer carril. Y el pequeño conector que hay en el extremo derecho, OC Link, es para poder conectar dos fuentes de alimentación Antec HCP para los equipos más hambrientos de potencia.

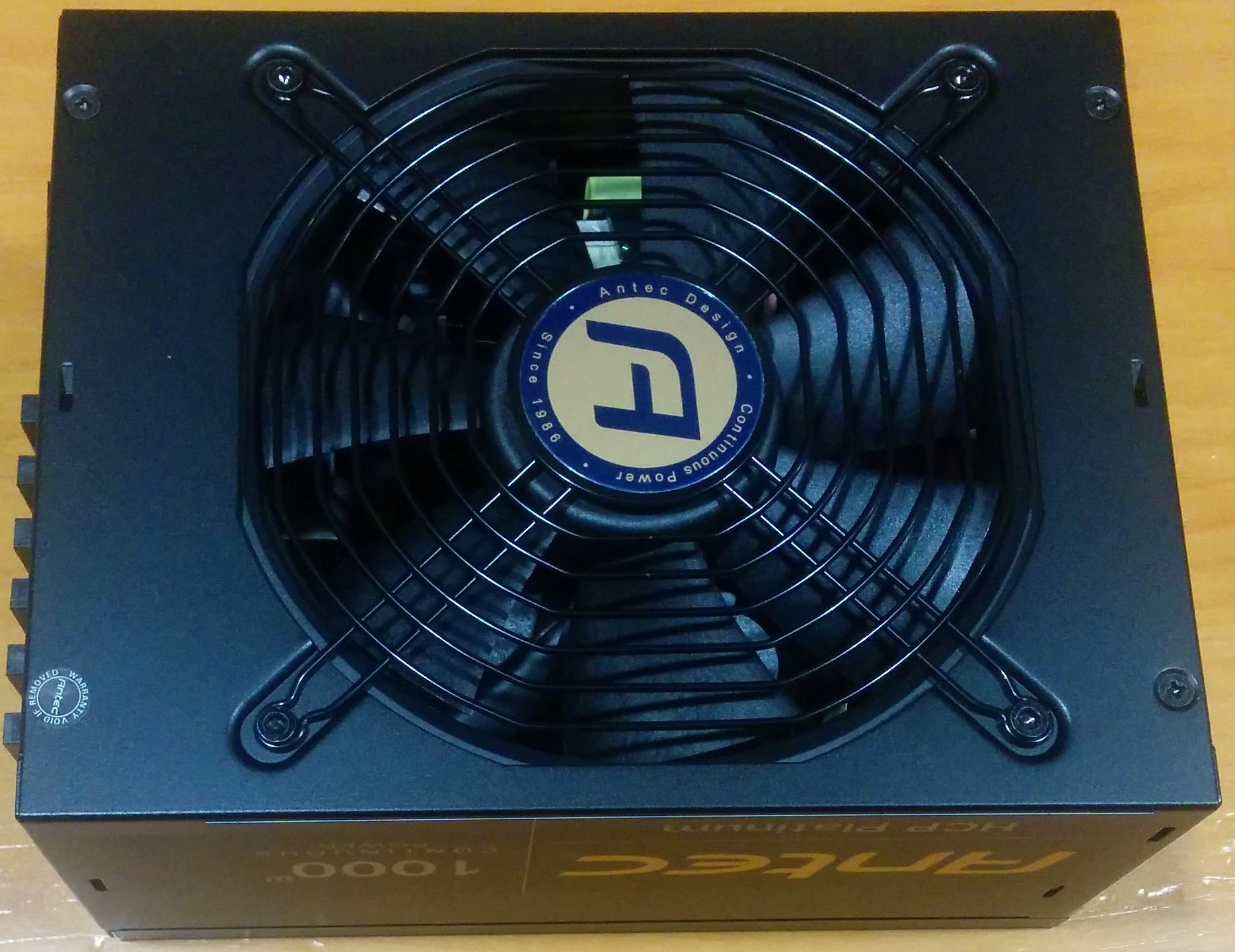

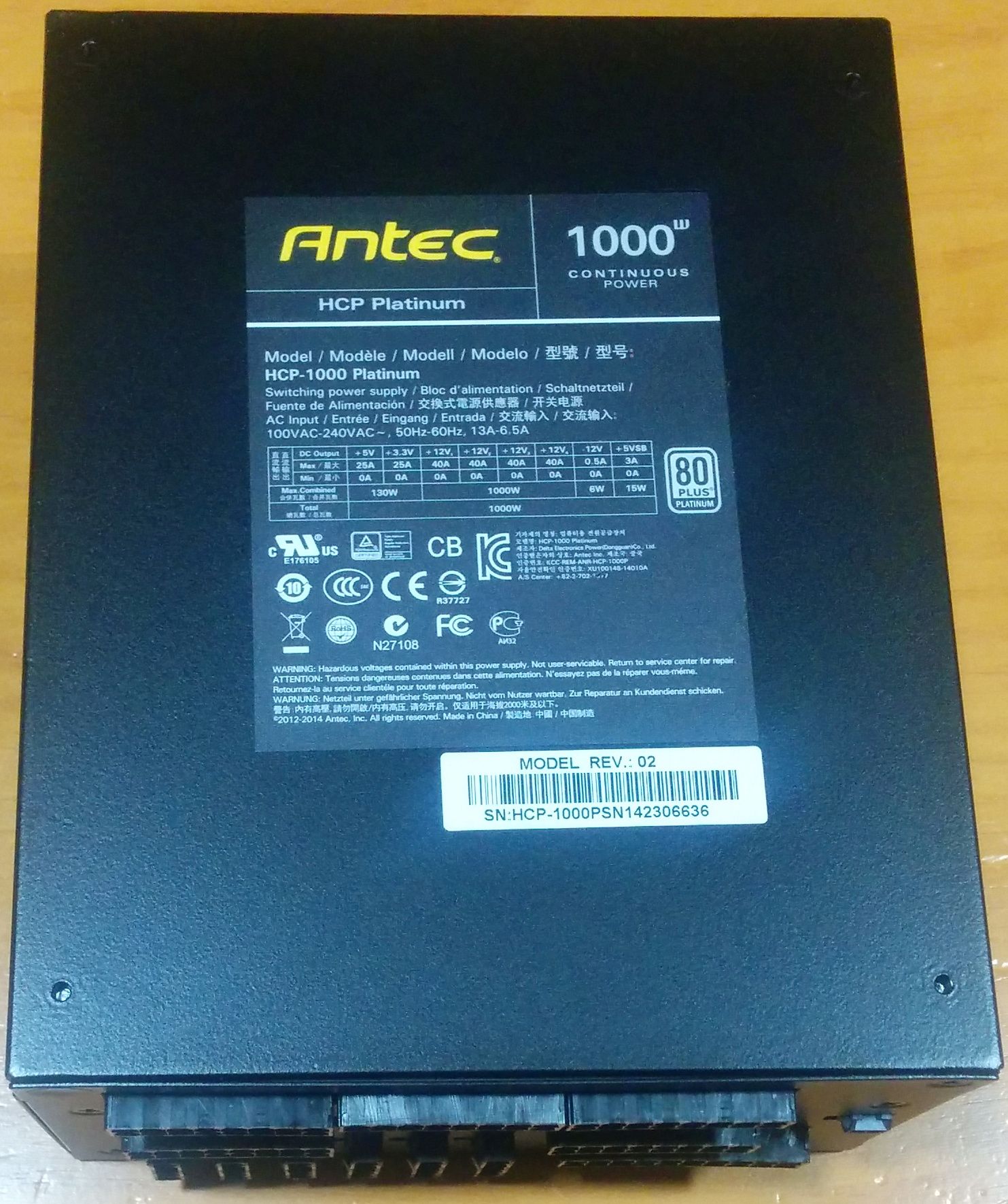

La etiqueta de especificaciones de potencia se encuentra en la parte inferior de la unidad para que no moleste a los usuarios que tienen una torre con ventana y quieran mantener una cierta estética del interior de sus sistema. Mientras que en la parte superior tenemos el ventilador silencioso de 135mm cubierto por una rejilla metálica de color negra y en su centro el logo y emblema de la compañía.

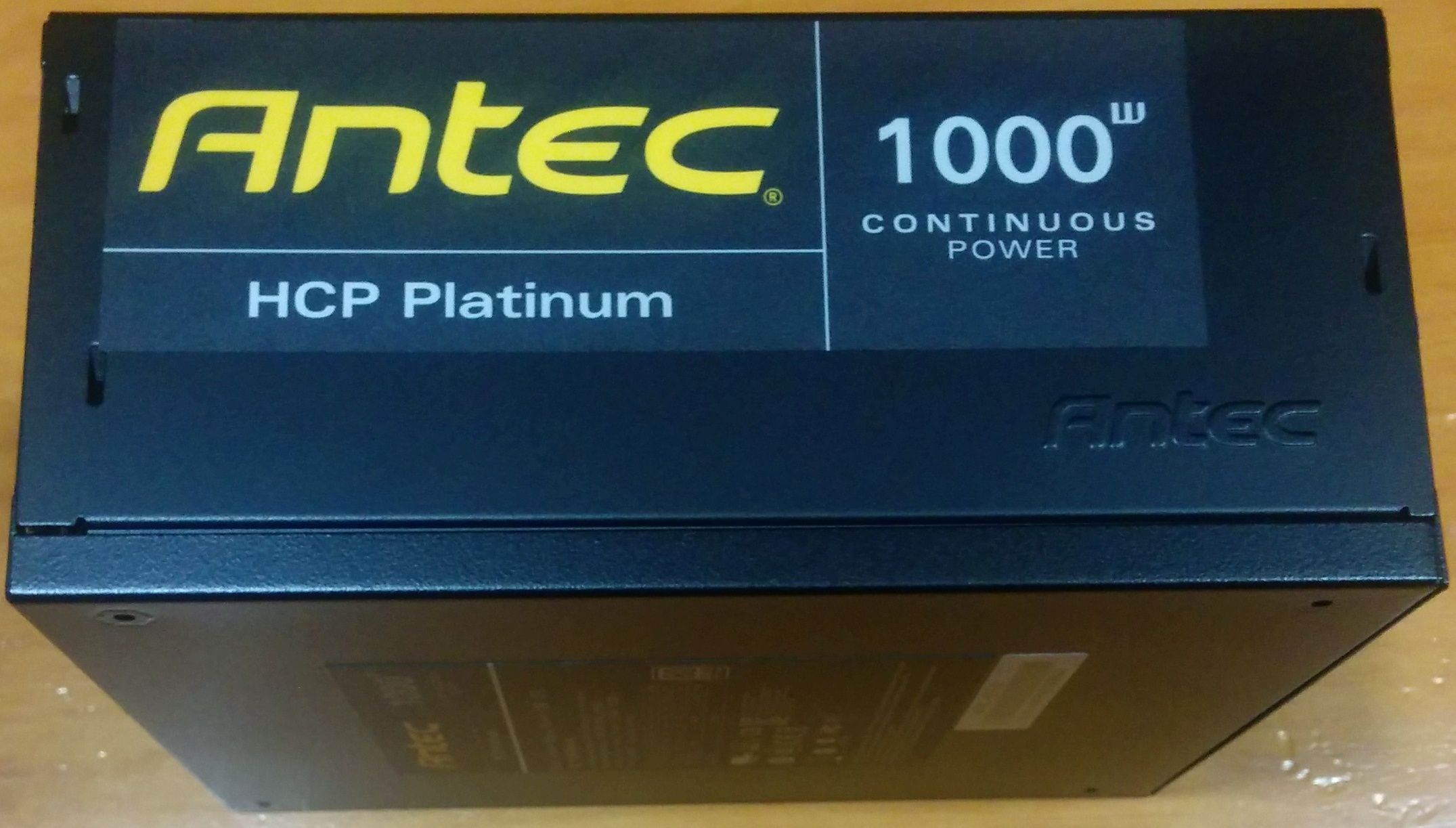

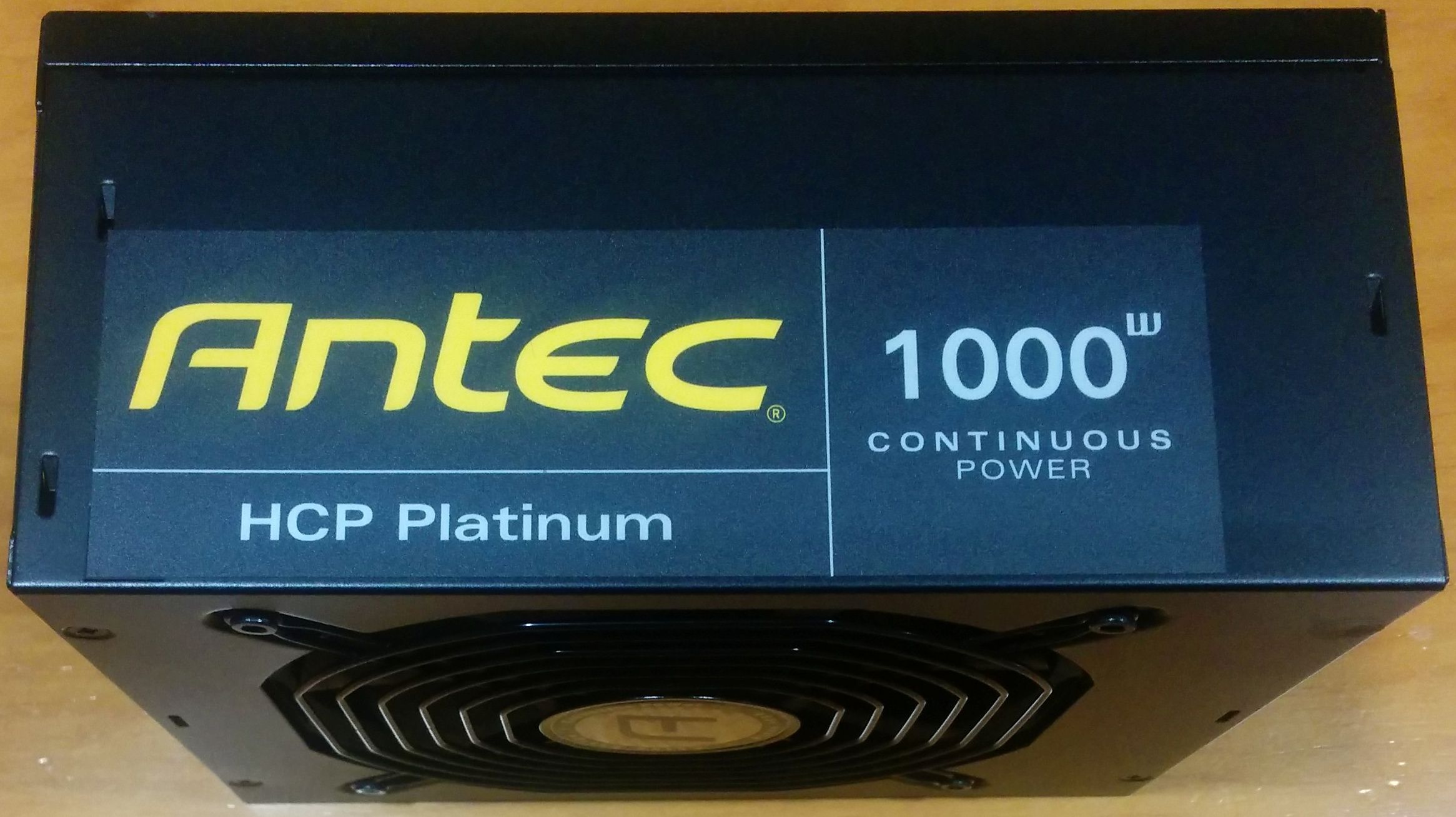

En los dos lados restantes únicamente podemos decir que tienen una misma pegatina que se nombra al modelo exacto: Antec HCP-1000 Platinum (EC).
Para ver el interior hemos tenido que romper las dos pegatinas de garantía que cubren dos de los tornillos del chasis de la PSU, así que si os estimáis su garantía de 7 años, mejor no intentes desmontar la fuente 😉

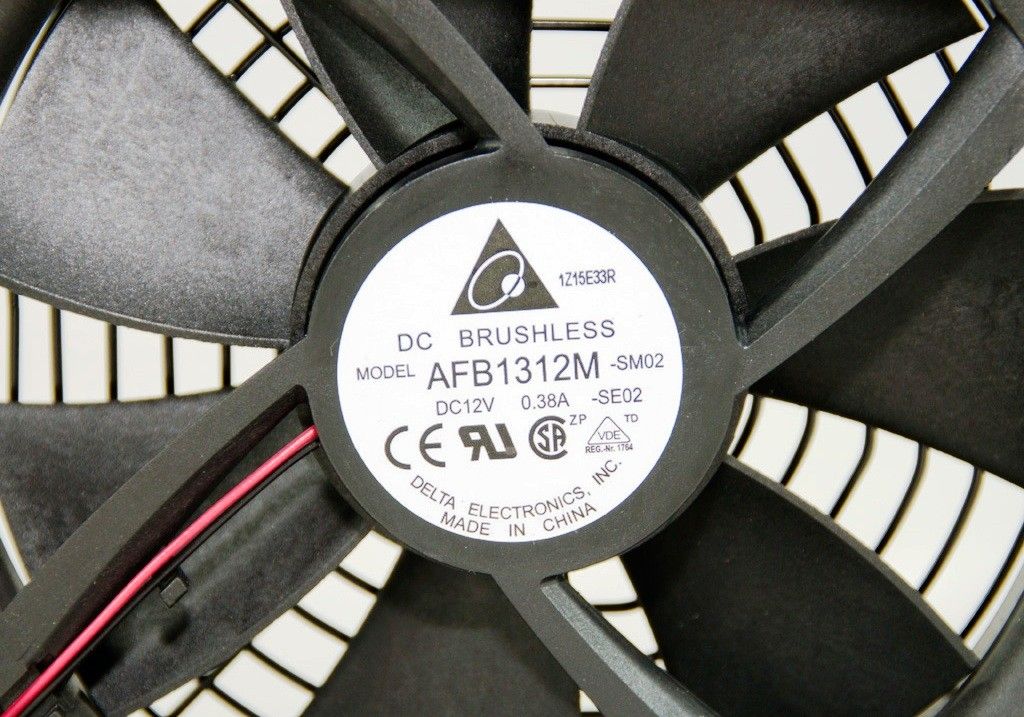

Ahora que ya está desmontada podemos identificar el ventilador de 135mm que mantiene fría a el interior de la fuente. El ventilador es el Delta AFB1312M de doble rodamiento de bolas. Además viene acompañado de un gestor térmico que ayuda a controlar la temperatura y así mantener el ruido lo mejor posible.

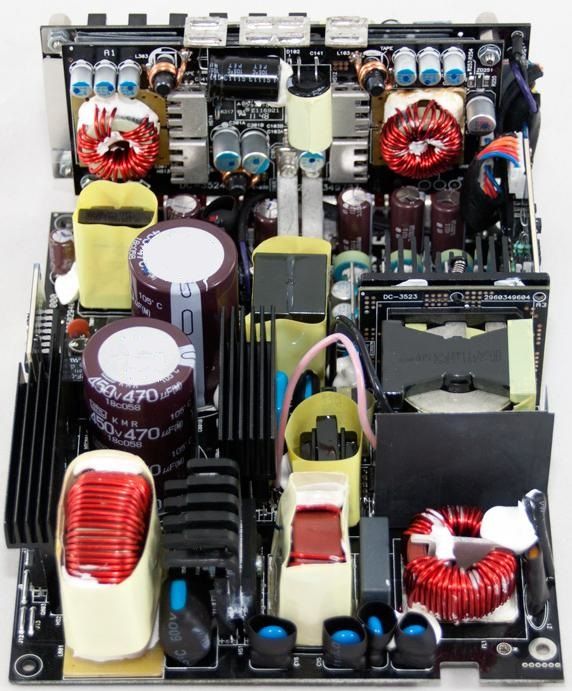

El diseño de su circuitería es muy ordenada y cuenta con un diseño LLC de puente completo de tipo servidor con una rectificación síncrona basada en una estructura DC-DC. La Antec HCP-1000 Platinum EC utiliza una amplia gama de estándares de protección que incluyen: protección frente a los sobrevoltajes (OVP), Protección frente a los subvoltajes (UVP), Protección frente a los cortocircuitos (SCP), Protección frente a las sobretensiones (OPP), Protección frente a exceso temperatura (OTP), Protección frente a picos y cierre de corriente (SIP), Operación sin carga (NLO) y Caída de tensión (BOP).
La Antec HCP-1000 Platinum EC también utiliza dos condensadores sólidos japoneses de 470µF(M) 450V y 105ºC.

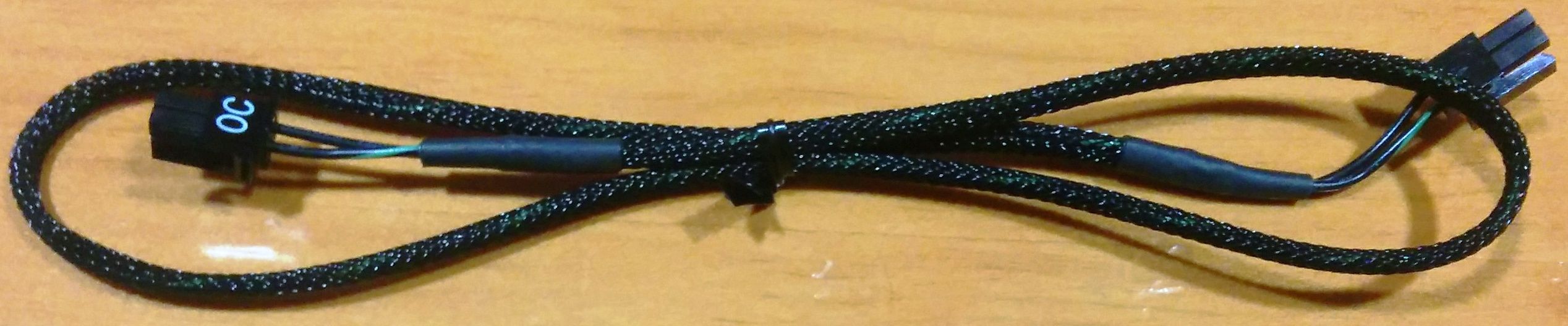

Al ser completamente modular, la fuente trae un amplio conjunto de cables para abastecer un montón de dispositivos de almacenamiento, soporte para gráficas de gama alta y en configuración SLI, y el cable OC Link para conectar dos fuentes HCP en el mismo equipo.

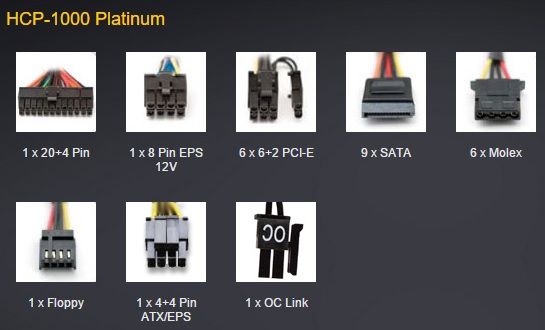

Sus conectores son los siguientes:

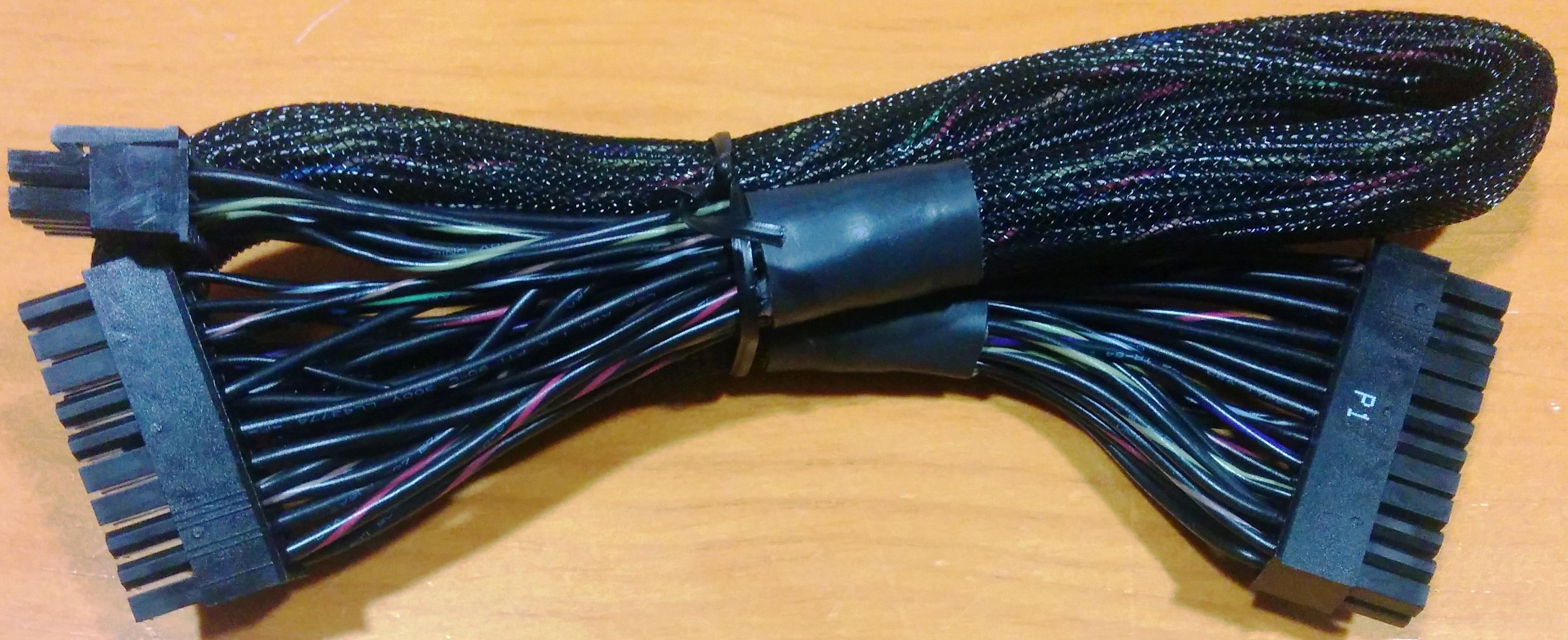

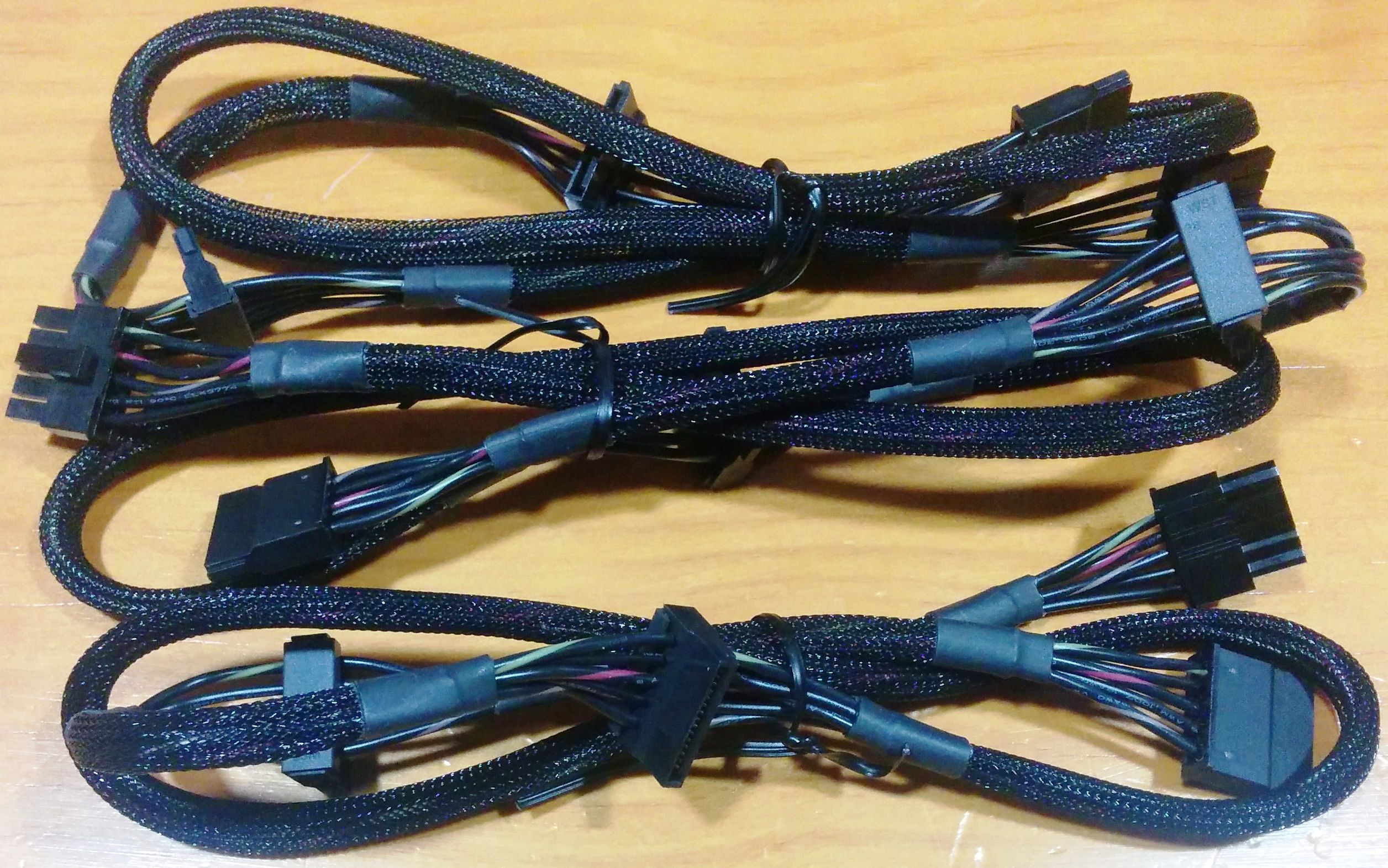

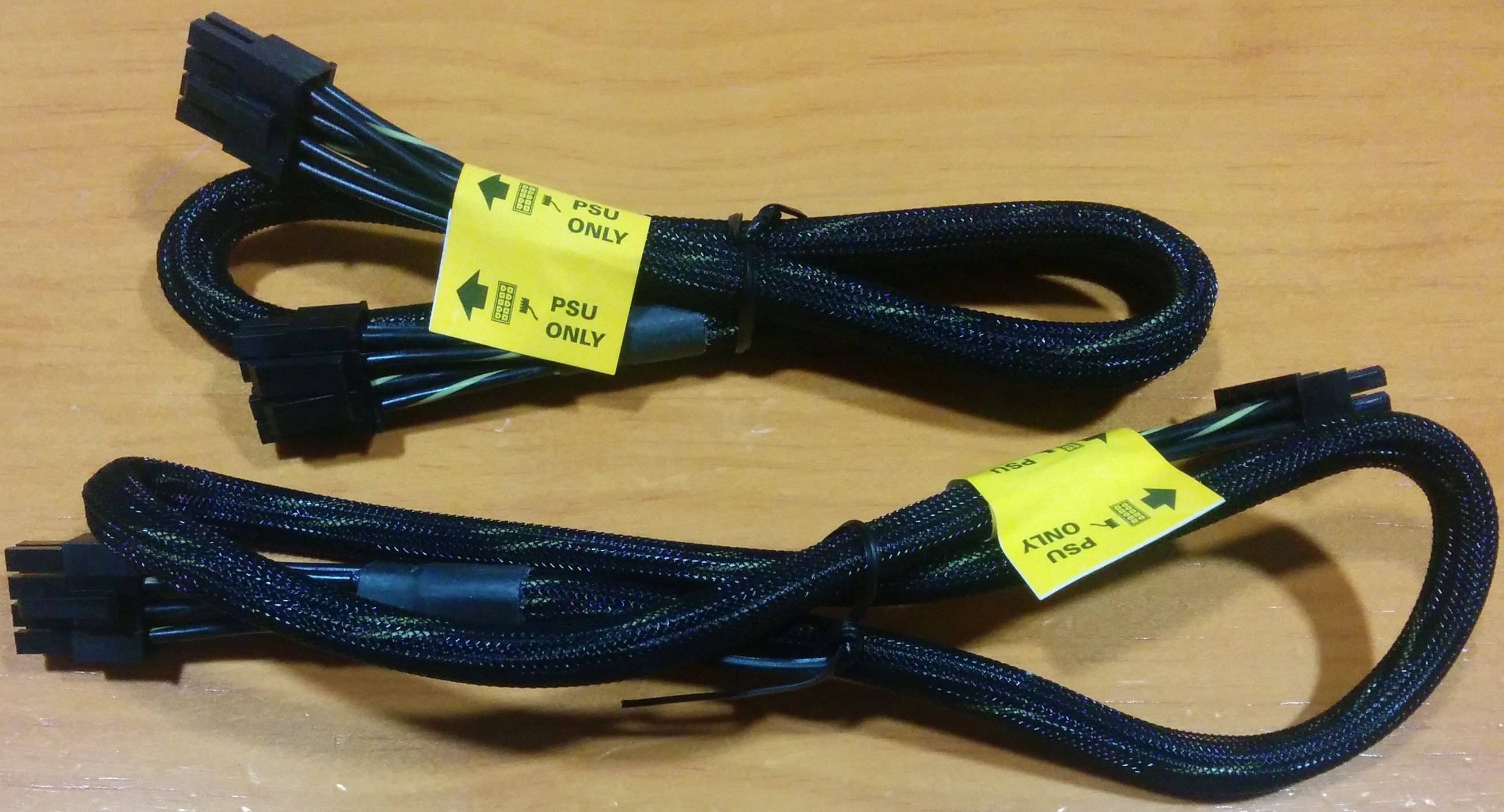

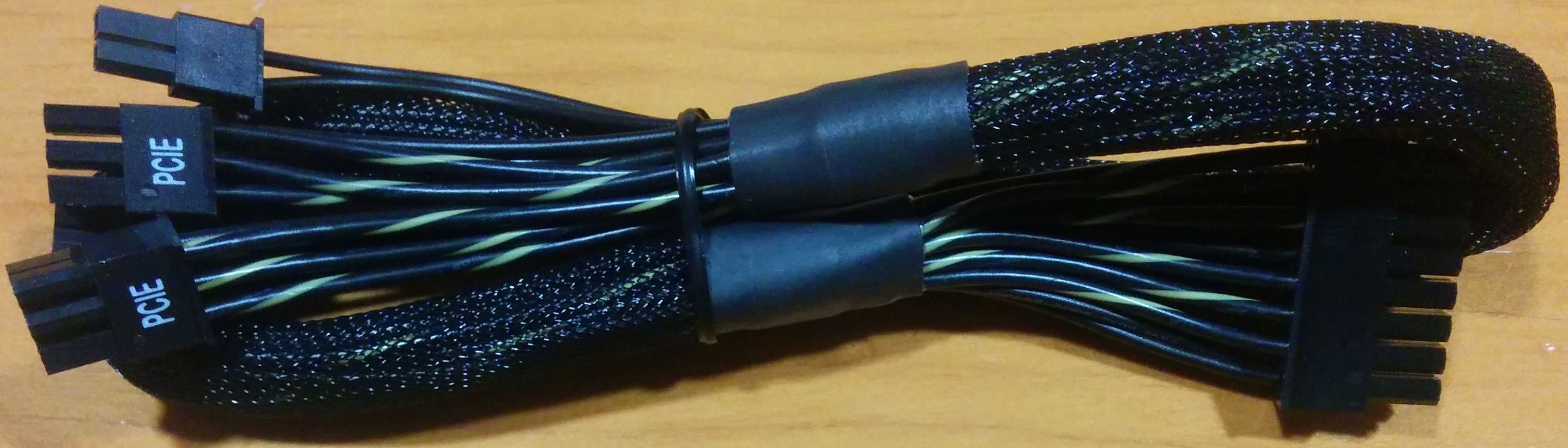

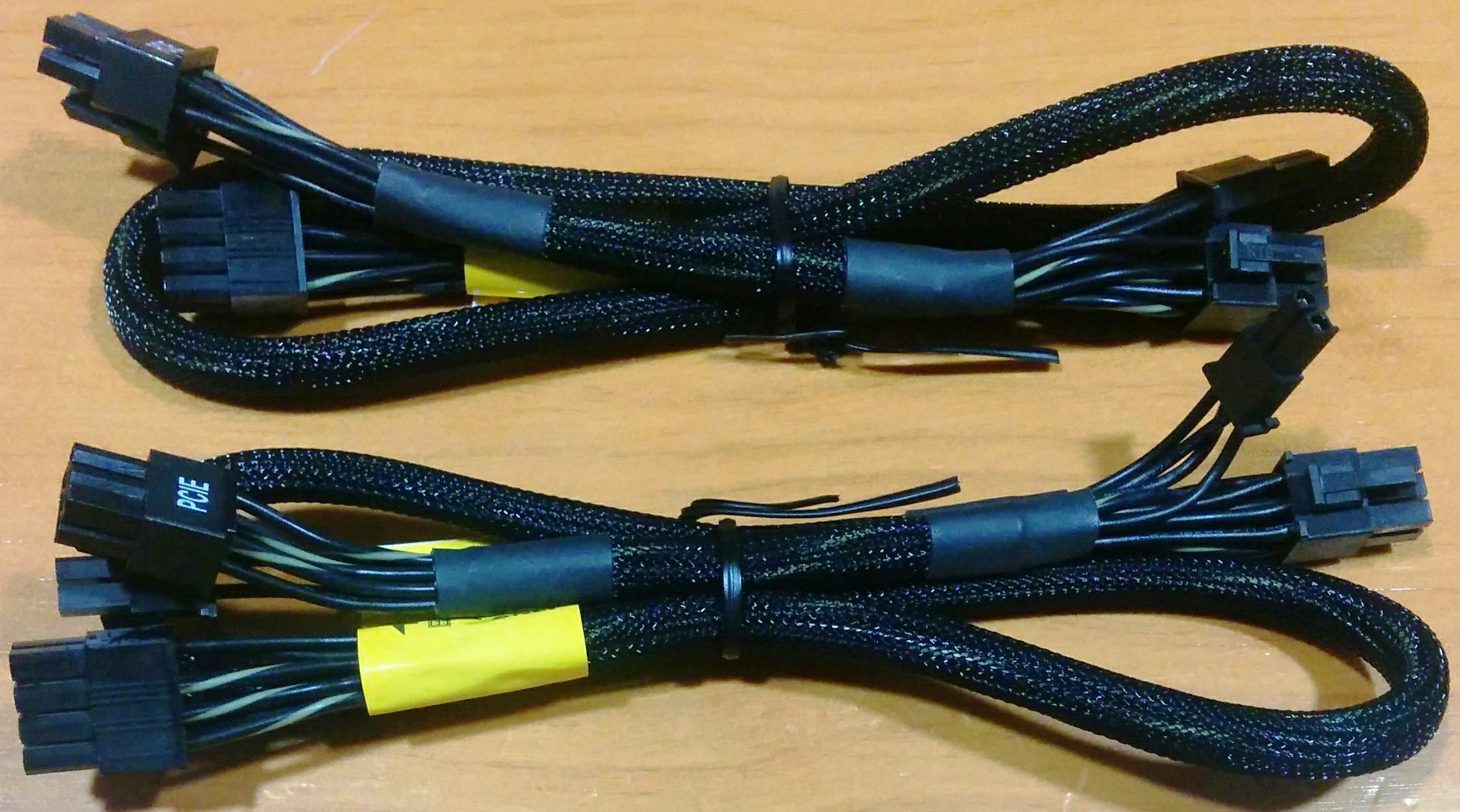

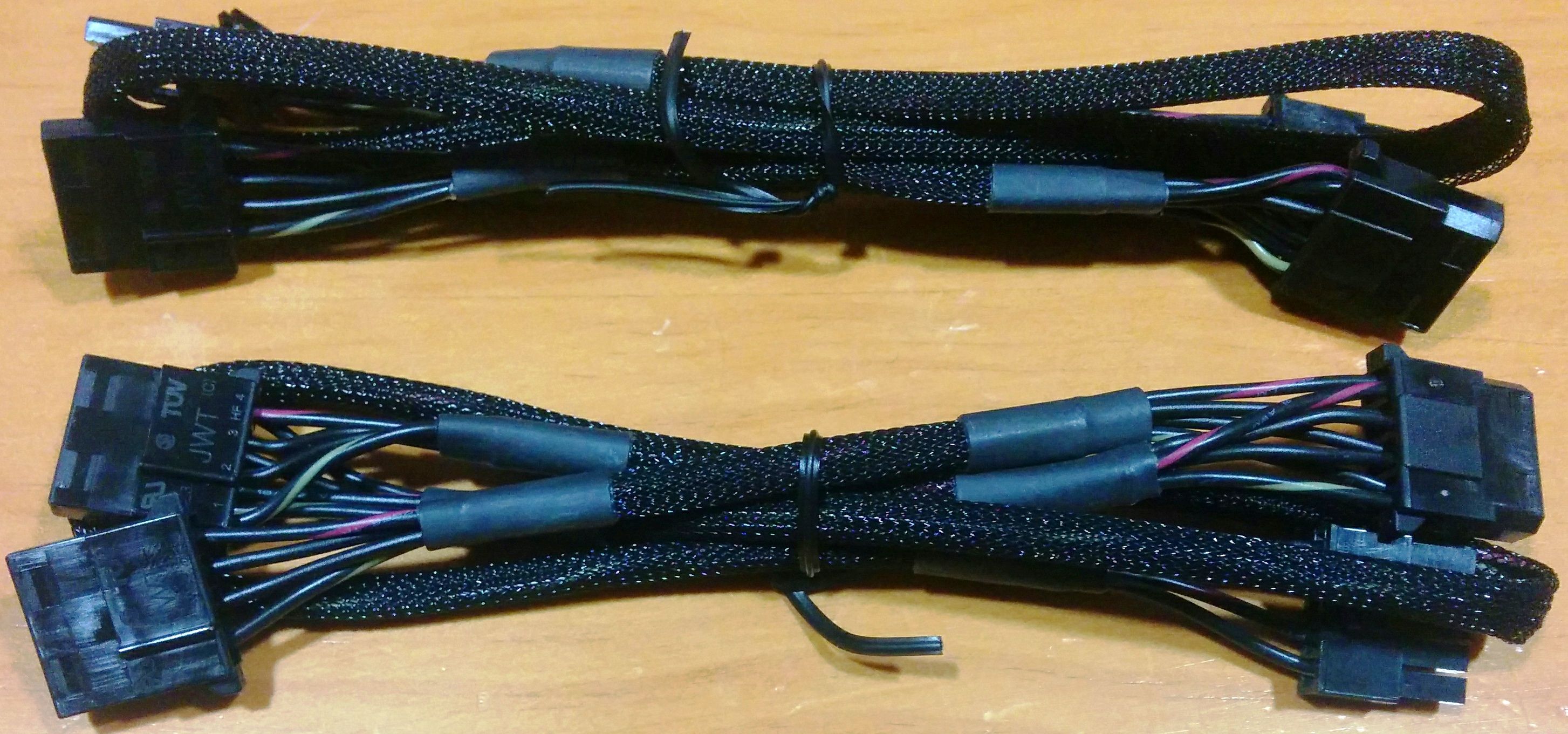

Todos los cables tienen una funda de nylon semitransparente de buena calidad. A continuación unas imágenes de ellos:
