4. BLEU JOUR AS «APPLIANCE SERVER». Interior y Accesorios
Empezamos por desarmar toda la caja a ver que piezas trae.

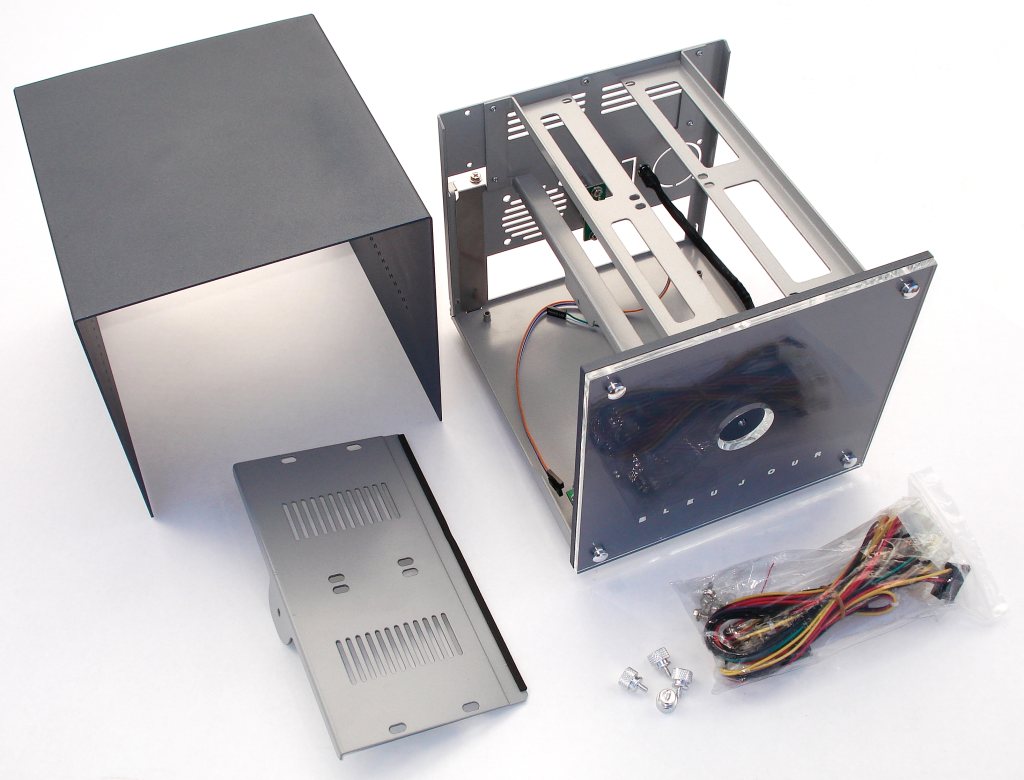

Desarme de la Mini Caja AS y sus Accesorios
De entrada destacamos tres piezas: el montante con todo el chasis, que albergará la placa base y todo lo demás; la cubierta en forma de U invertida (esto recuerda bastante a cómo están hechas las fuentes de alimentación ATX más comunes); y la bandeja extraíble para montar 2 de los 4 discos duros estándar.
A parte, tenemos los accesorios y sus cuatro tornillos manuales de desarme.

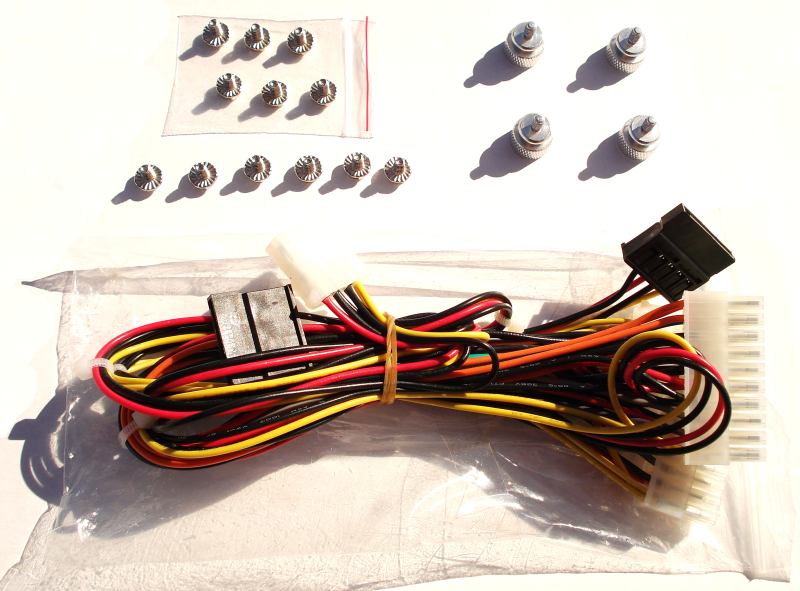

Accesorios de la Mini Caja AS
Vienen dos bolsas de plástico con cierre. Una grande para el cable conector de alimentación ATX, y otra pequeña que contiene los tornillos de montaje de los discos duros y la placa base. Tendremos unos 12 tornillos, a parte de los 4 tornillos manuales del armado de la Mini Caja (3) y de la bandeja de los 2 de los 4 discos duros estándar (1).

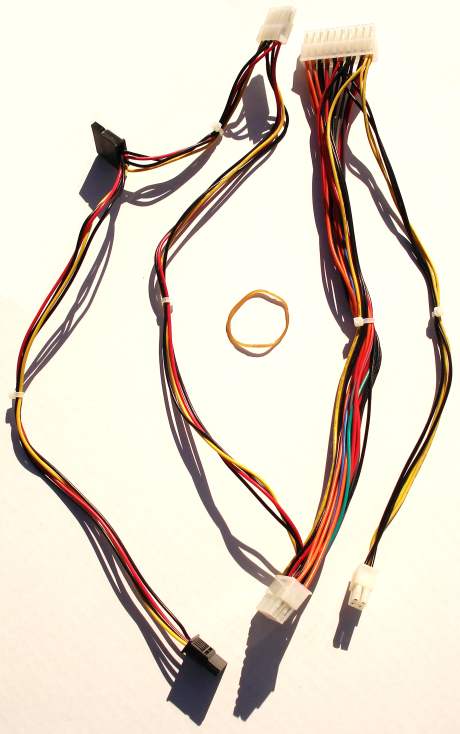

Cable conector de alimentación ATX de la Mini Caja AS
Este es el cable conector de alimentación ATX desplegado, con 2 extensiones: una extensión con conexión de molex de alimentación de 4 pines y 2 conectores de molex más de alimentación SATA; y otra extensión de conector de molex de 4 pines para alimentar la CPU en caso de que nuestra Placa Base lo requiera. El conector molex ATX es de 20 pines y hace de puente entre la Placa Base y la placa de transformación de voltajes que implementa la Mini Caja AS y que luego veremos con más atención.

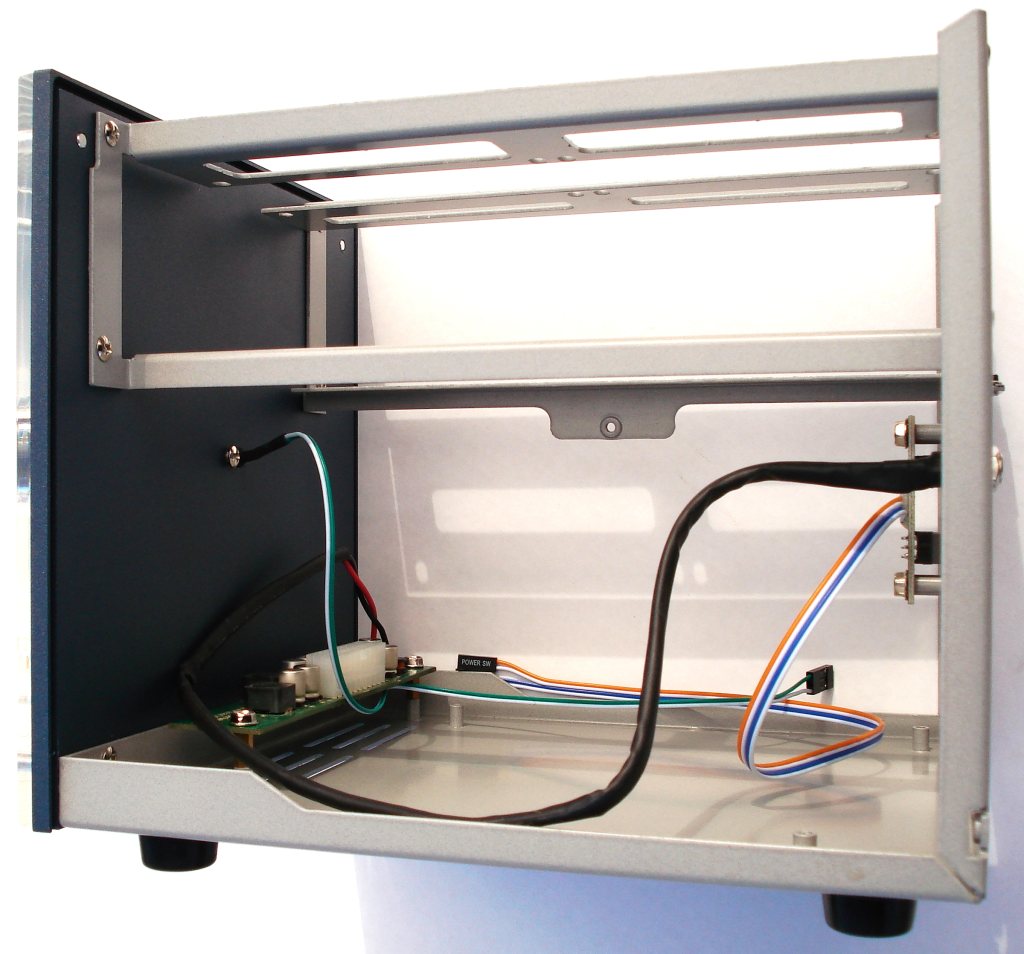

Vista lateral de la Mini Caja AS desarmada
En la parte superior vemos el montante de los discos duros. La parte intermedia tiene el suficiente volumen para contener una fuente de alimentación Flex-ATX y que luego veremos detalladamente. La parte interior nos sirve para montar la Placa Base (que luego veremos montada) y la placa transformador de voltajes, que se sitúa en la parte trasera del frontal de al caja (izquierda inferior de la fotografía)

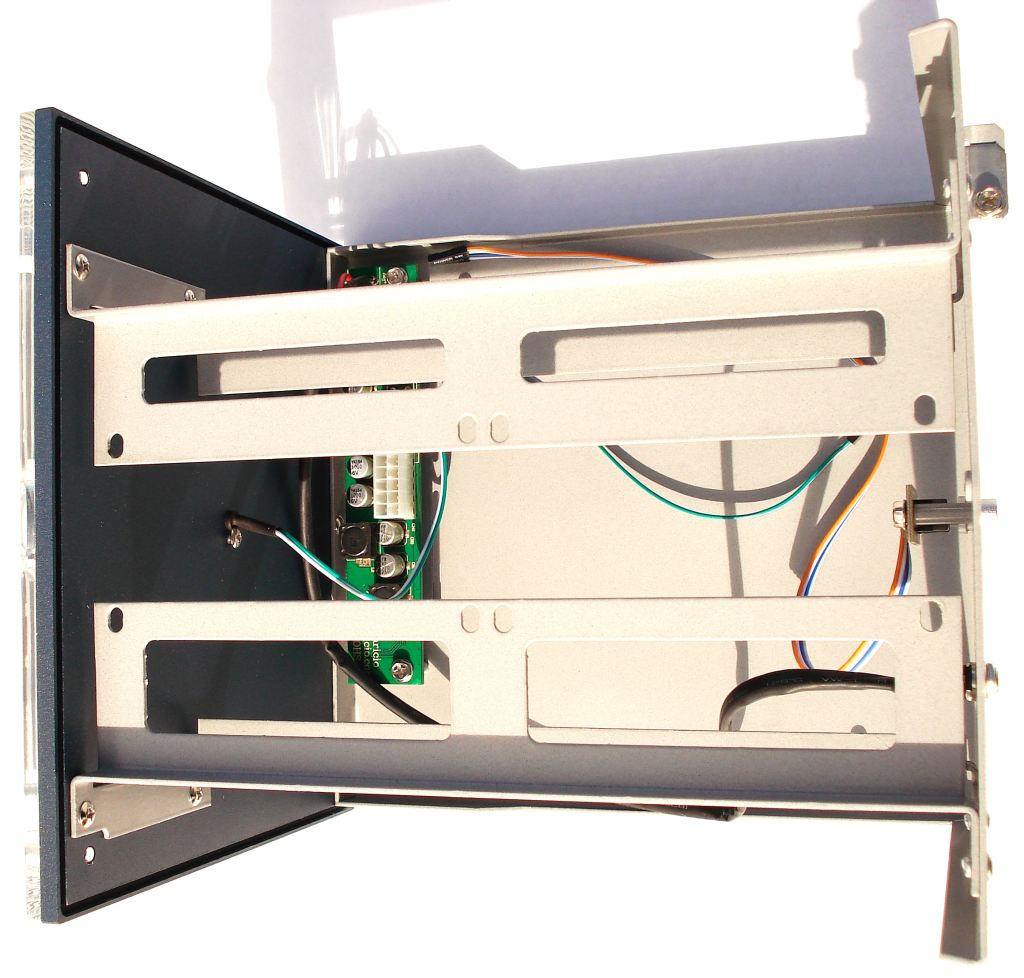

Vista aérea de la Mini Caja As desarmada
Aquí queremos destacar las 8 perforaciones que veis para los 8 (4 + 4) tornillos que sujetarán los 2 discos duros que quedarán fijos al chasis (a parte recordamos que montamos los otros 2 en la bandeja extraíble). Estos dos discos duros se montan invertidos hacia abajo, desde esta vista veríamos sus caras inferiores si estuviesen montados.
Hemos comprobado con el dedo de la mano todos los extremos de la caja por el interior para comprobar que están bien rematados par evitar cortes. Parece esto una tontería, pero hay muchas cajas, torres o semitorres de gama media, de gama baja o incluso de gama alta, que tienen el filo de las chapas mal rematado, el canto es vivo, sin redondearlo, y puede producir un accidente y nos cortemos al montar alguna pieza o pasar algún cable. Como podéis ver, aquí lo miramos TODO. Esta caja está perfectamente rematada y nos ha resultado imposible cortarnos.
Además, queremos destacar que tanto por fuera como por dentro, la Mini Caja AS de BLEU JOUR está completamente pintada con una buena capa de pintura de calidad y con un acabado que roza la perfección. Esto hace que la caja resulte muy duradera e impida que el metal se oxide pasados muchos años, alargando así su vida útil.
Para finalizar este apartado, no está de más comentar que su montaje ha sido realizado mediante doblado, atornillado y remaches. Su buena construcción y sus pequeñas dimensiones hacen de la Mini Caja AS una caja muy robusta y fuerte. Además, su chapado es de un grosor considerable (menos esbelto de lo que estamos normalmente acostumbrados).
Ahora vamos a pasar al apartado de la alimentación. Esta parte es quizá la más desconocida por muchos, y por falta de información acaben por no interesarse y como consecuencia de ello acaben por no comprar el producto. Veamos de qué va todo esto…
