6. BLEU JOUR AS «APPLIANCE SERVER». Montaje y Modding
Nos encontramos ya en la parte más vistosa de esta Review: el Montaje.
Montaje
Para el montaje de nuestro mini ordenador hemos decidido esta vez utilizar nuestra Placa Base Mini-ITX ZOTAC ION Series, la IONITX-B-E. Esta placa posee una gráfica VGA NVIDIA y un procesador CPU INTEL Atom N230.

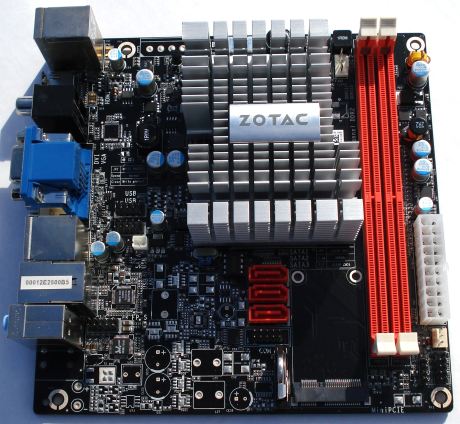

Vista General de la Placa Base IONITX-B-E de ZOTAC
Este tipo de placas base son de dimensiones muy reducidas, pero a su vez muy completas. Como veréis, tiene tan solo 4 orificios para su fijación a través de 4 tornillos al chasis de nuestra Mini Caja AS de BLEU JOUR.
Vamos a montarla, a ver que tal luce…
Detalle del montaje de la Placa Base. Vista Lateral Derecha
El montaje es muy sencillo: colocación de la chapita y la Placa Base, atornillado de los 4 tornillos conectar los cables y listo.

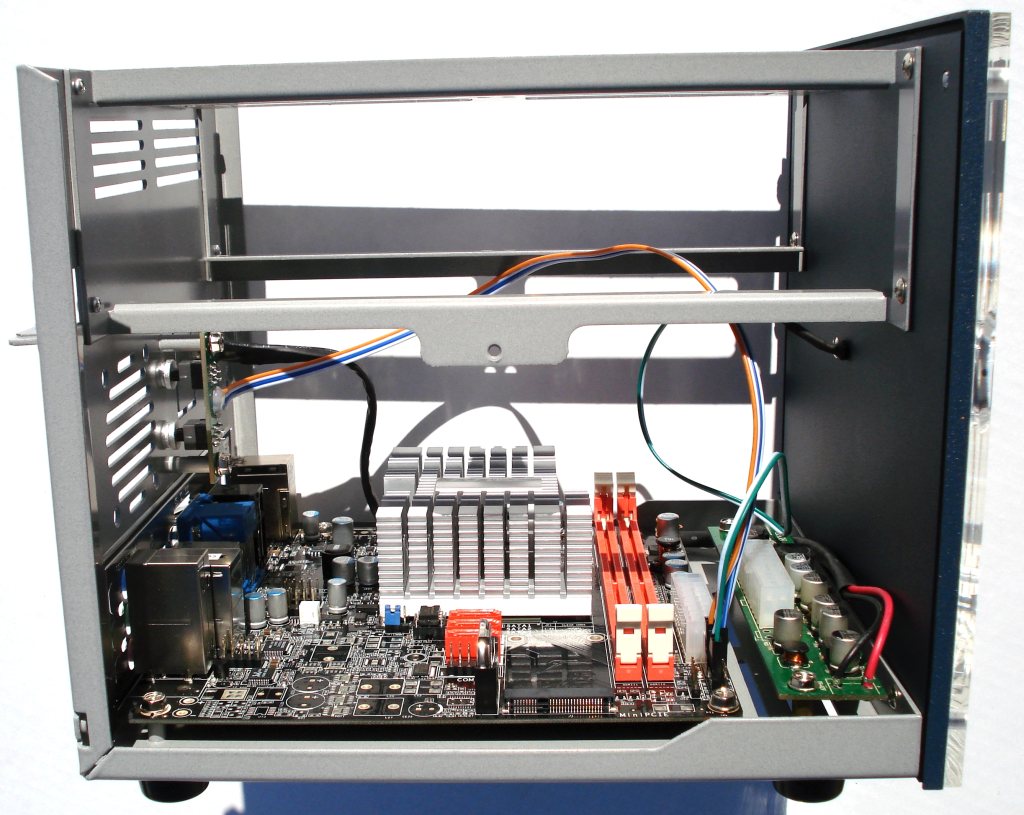

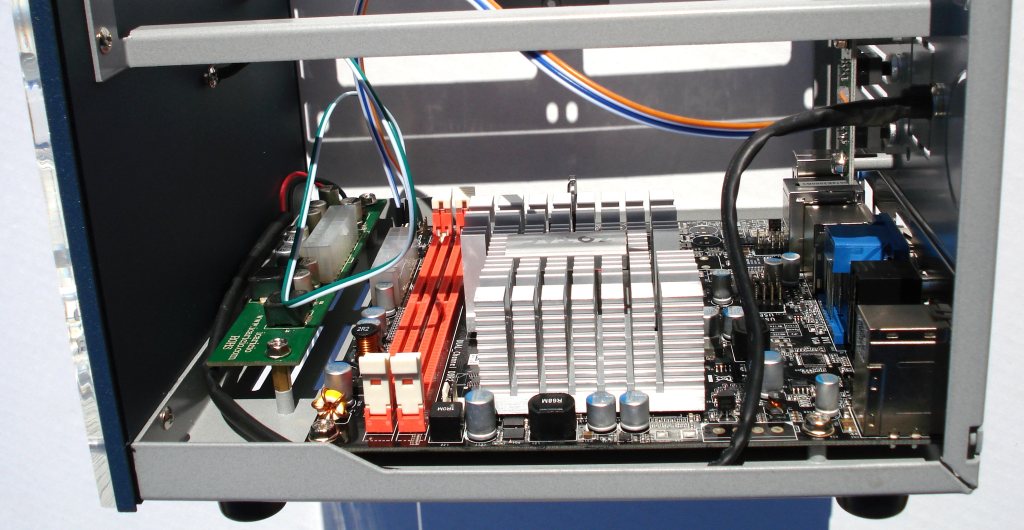

Mini Caja AS con Placa Base montada. Vista General Lateral Izquierda
Vamos a montarle la Bandeja Extraible con un disco duro para ver lo que ocupa.

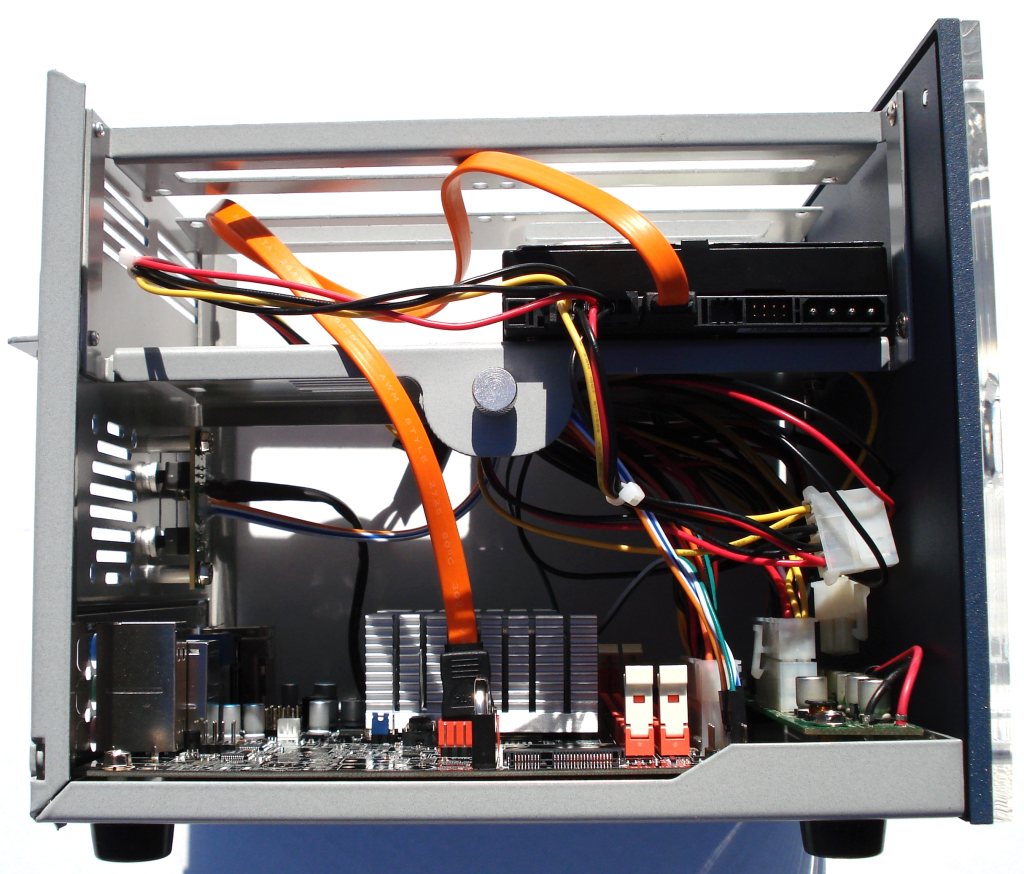

Mini Caja AS con Placa Base y Disco Duro montado. Vista General Lateral Izquierda
Solo ocupamos uno de los 4 espacios destinados para albergar discos duros. La bandeja se ancla por un extremo y en el opuesto se fija con tan solo un tornillo (el que podéis apreciar en la fotografía). Ya podéis apreciar todo el cableado debidamente conectado.

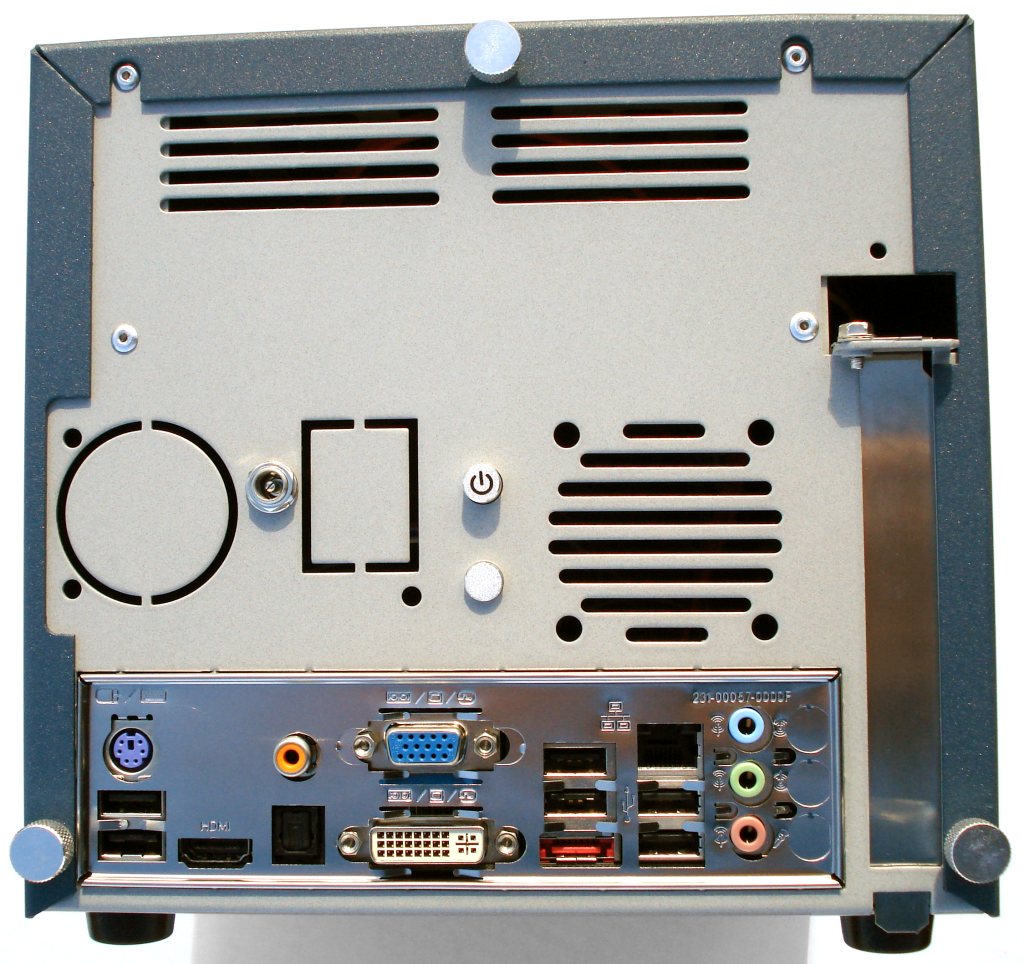

Mini Caja AS con Placa Base montada. Vista General Trasera
Aquí podéis ver todas las conexiones externas de la Placa Base y poco más. Nuestra Placa no tenía ningún slot PCI, por tanto no se ha tenido que retirar la tapa que cubre el PCI.

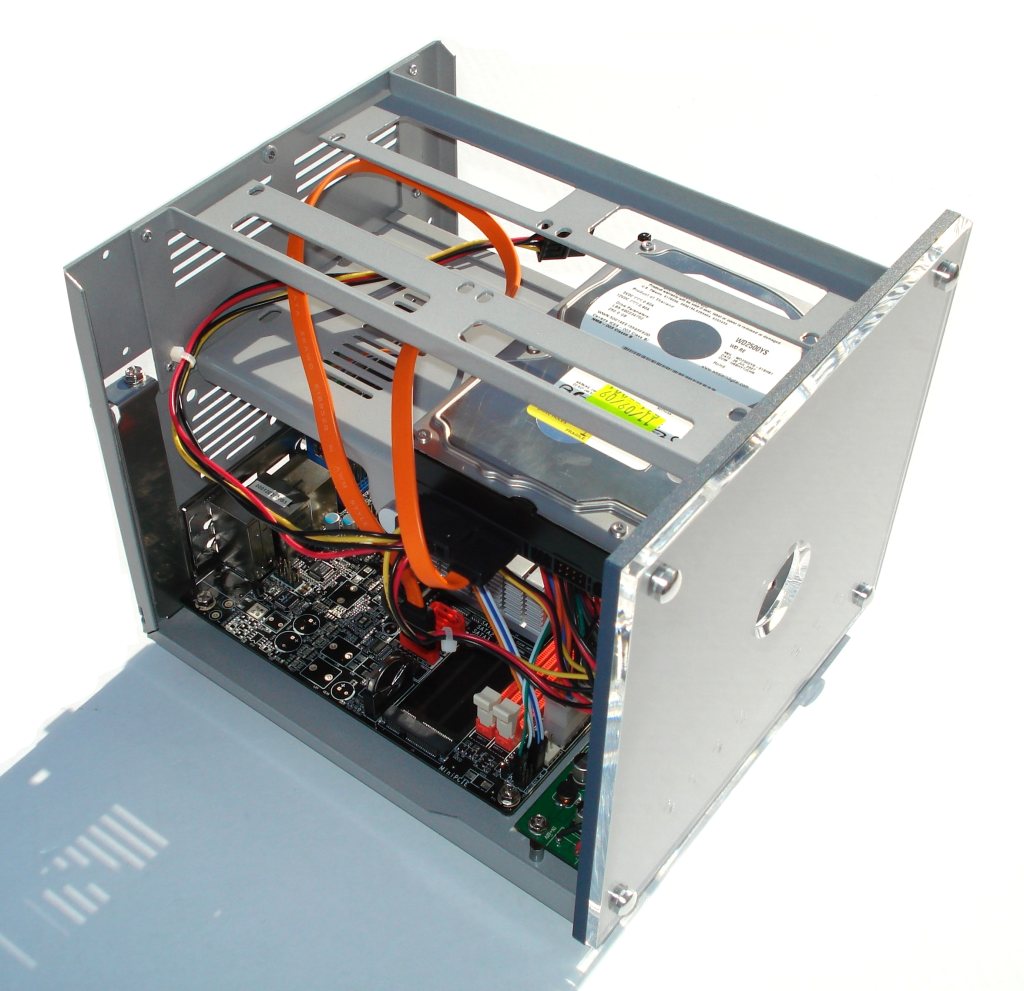

Fotografía de exposición I. Mini Caja AS desarmada y montada
Bonita foto ¿Verdad? Ésta también podéis ampliarla para disfrutar de ella…

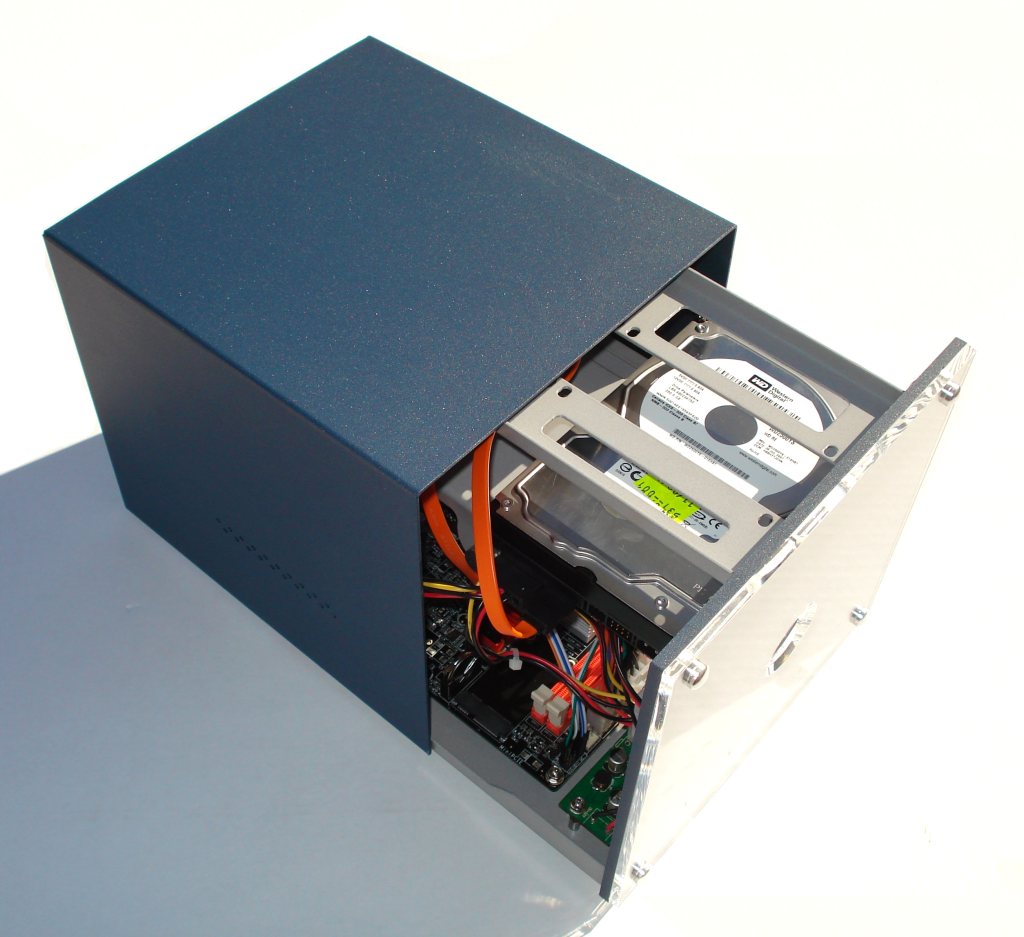

Fotografía de exposición II. Mini Caja AS montada y con la cubierta a medio armar
Toma exclusivamente fotografiada para que vierais el color azulado oscuro de la cubierta cuando hay poca intensidad de luz.
¡Esto ha sido todo! A este ordenador solo le falta montar la memoria RAM y a correr.
Veamos como «canta» una vez la encendamos. Pasemos a la sección de Modding…
Modding

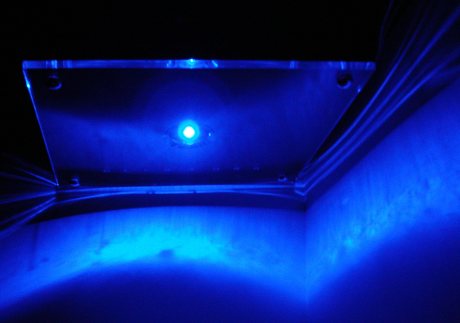

Mini Caja AS encendida con efecto Modding a oscuras. Vista Aérea. LED azul en acción
¡Peazooo leeed! Produce una luz azul muy intensa que incluso puede ser dañina para la vista si la miramos de frente. Puede que sea incluso excesivo que un cubo como este tenga un led que haga tanta luz. Desde luego se nota que está encendido sin lugar a duda.

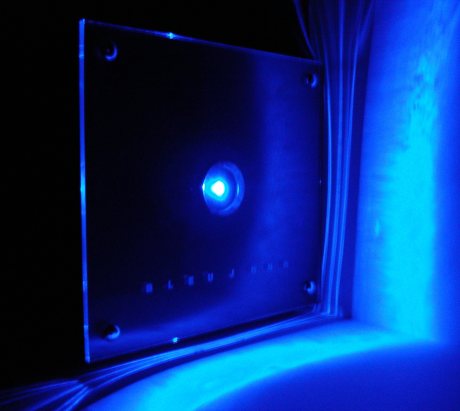

Mini Caja AS encendida con efecto Modding a oscuras. Vista de Esquina. LED azul en acción
Como podéis ver, el led ilumina el material «acristalado» de su frontal y refleja la luz azul con un efecto muy llamativo. Bonita estampa sin duda. De todas formas, quien no sea muy partidario de esto, puede desconectar el led de la placa base para que no se encienda y dormir tranquilo por las noches con el mini ordenador encendido; que «haberlos haylos»…
Hasta aquí dejamos nuestro análisis para pasar a la Ventajas e Inconvenientes de esta magnífica mini caja, que sin duda, a más de uno le habrá encantado…
Fantástica review. Gracias a ella me lancé a comprar esta caja y construir mi propio nas.
Hola Santi! Ya he visionado tu trabajo con tu equipo server. Es curioso cómo se puede construir un equipo económico y a la vez que consuma muy, muy poco. Tu factura de la luz te lo agradecerá. Tu compañía eléctrica no.
¿Te asustó el led frontal de la caja cuando se iluminó? Je, je, mira que hace luz…
He visto algunas modificaciones que le has hecho, como lo del pin del conector POWER LED. En este caso la placa base no dispondrá de los 2 pines que están separados por otro pin para la conexión MSG (Message/Power/Sleep LED). Es curioso, personalmente he visto placas base solo con la conexión POWER LED (ocupa 2 pines), o solo con la conexión MSG (ocupa 3 pines), y también con las dos conexiones. Supongo que los propios fabricantes no se deciden a decantarse por el segundo (MSG) ya que es más versátil y te aporta más información, aunque la tendencia creo que es esa.
Veo que te has montado un RAID 1 para duplicar los datos. Eso es importante para un server. Bonitas fotos y bien detallado…
¿Te lo colocaste en una estantería? Solo te ha faltado eso…
Recomiendo a todos los lectores que lean tu aporte. Gracias por avisarnos.
Saludos
Hola Raul,
Me alegro que te haya gustado el equipo. Llevaba tiempo buscando un nas de estas características y al no encontrarlo me decidí a montarmelo yo mismo. La placa base era el componente que me quedaba por encontrar y la D510MO de intel era perfecta: refrigeración pasiva, el último procesador atom, un precio ajustado, etc. Lo tengo puesto en el comedor, por eso necesitaba un equipo sin ventiladores. Respecto a la luz, es cierto que es bastante potente, creo que la desconectaré cualquier día para que no moleste. El conector efectivamente venía con 3 pines, en cambio el de la placa con 2, por eso lo de la modificacíon. Por suerte es muy fácil ajustarlo, buscando un poco por internet encontré la manera de hacerlo.
Saludos
Santi
Muy buena review, llevaba un tiempo buscando una sobre esta caja pues es la que he elegido para montar mi servidor.
Por otra parte, yo necesito algo más de potencia y seguramente irá con un i3 ó i5 y necesitará un disipador por lo que me gustaría saber la distancia entre el procesador y la zona de discos para saber que disipador sería posible poner.
Muchas gracias.
Hola fijavierh!
¡Gracias a ti! Para eso estamos…
¿De dónde has sacado tu nick? Jeje, me cuesta pronunciarlo…
Ok, esta noche a ver si te lo miro y te contesto. De todas formas desde ya te digo ,que si solo tienes pensado montar 2 discos duros, puedes ponerlos en la parte superior, y la inferior dejarla vacía. De todas formas, si te fijas bien, en la parte inferior hay dos armados para sujetar la bandeja extraíble de los discos inferiores, y eso será lo que probablemente te moleste. Esta noche te miro lo que medirá y te lo pondré por aquí.
Deduzco que todavía no la has adquirido, ¿me equivoco?
Mi nick viene de mi nombre.
No aún no puesto que estoy pendiente de unas cosillas antes, además quería pedir los componentes todos juntos y no quería meter la pata con el disipador.
Y por otra parte en un principio casi seguro montaré dos discos (tema presupuestario), pero más adelante si tenía pensado ir ampliando.
Muchas gracias de antemano.
¡Hola de nuevo fjavierh! ¿Te puedes creer que en el medio de tu nombre no me había dado cuenta que poner javier? Debe ser que estoy bastante liado. En fin, disculpa la tardanza pero estaba terminando la última review y no he podido mirarte eso hasta ahora.
Bien, busca esta foto en esta review: «Mini Caja AS con Placa Base y Disco Duro montado. Vista General Lateral Izquierda»
Con esta foto de referencia entenderás en seguida qué distancia te he medido. la distancia entre la placa plana de la placa base (donde se sueldan todos los componentes eléctricos) y los dos puentes metálicos que sujetan la bandeja de los discos duros es de 10cm. Así que te recomiendo que encuentres un disipador que ronde los 8’5 o 9cm como máximo, y con 9cm de altura ya te entrará muy justo, sobrando calculo yo, unos 4 o 5 mm.
De todas formas te advierto que uno de los lados de la bandeja tiene un doblaje para atornillarla y fijarla. Está cerca del puerto pci, así que no creo que haya ninguna placa base que tenga el procesador cayendo ahí. De todas formas ten esto presente. Este rebaje mide 2cm, así que si el disipador te cayera debajo, debería ser inferior a 7cm, sino te toparía con esta pieza, que no creo.
Mírate bien las dimensiones del disipador. En el mercado hay de bajo perfil que te podrían servir. Ya nos dirás por aquí qué tal te ha ido.
A cualquier duda ya sabes dónde estamos…
Salu2!
