Ultra Review PSU TACENS VALEO III 600W 80Plus Bronce al detalle

6. TACENS VALEO III 600. Vistas Exteriores. Funcionamiento

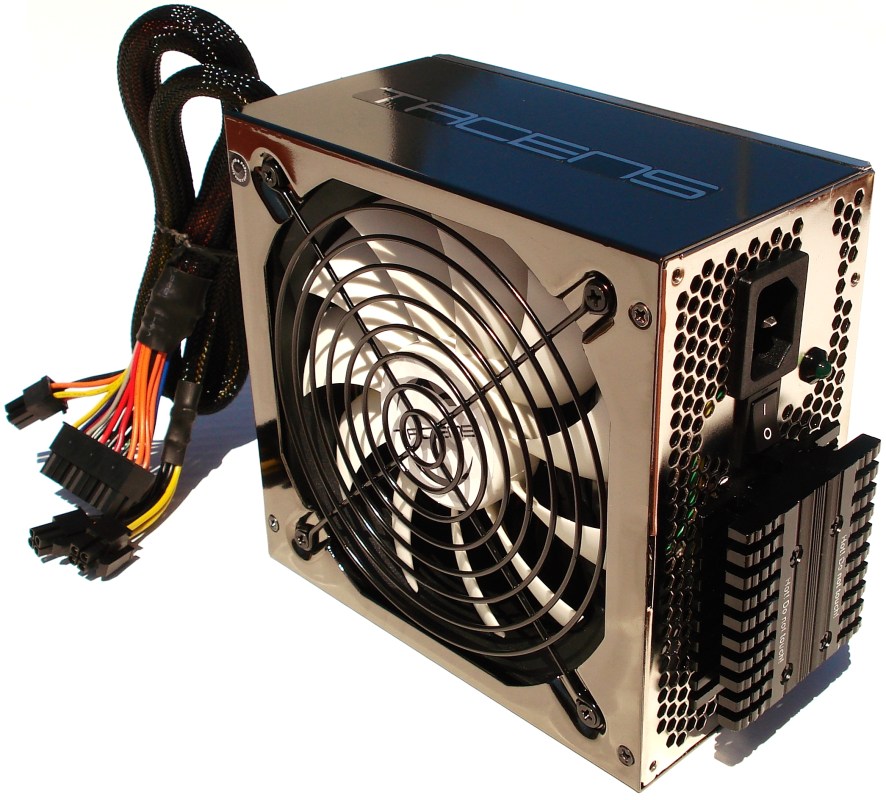

TACENS VALEO III 600. Fotografía de Exposición I. Vista Inferior en Perspectiva

Como se puede apreciar en las fotografías que rodean este comentario, el acabado de la TACENS VALEO III 600 es exquisito. Su aspecto llama mucho la atención, y tal como veremos más adelante, luce estupendamente dentro de una torre.

La mayoría de los chasis (cubos) de las fuentes de alimentación ATX de hoy en día, se construyen de forma muy similar. Se cogen dos chapas planas finas de metal y se prensan dobladas en forma de U. Estas dos U, se encaran por la parte abierta y se giran entre sí 90º, y ya tenemos un cubo cerrado. Pues bien, antes hemos mencionado el juego que hace TACENS al combinar 2 colores, el gris y el negro. Aquí ya podemos apreciarlo bastante, empleando el gris brillo en la U invertida  donde se monta la placa electrónica por su interior. Según TACENS es un acabado en Cromo. En la otra U, donde va montado el ventilador de 13.9cm, esta vez se emplea el negro brillo, con acabado de Niquel. Sin duda su aspecto es digno de apreciarlo para la gama alta.

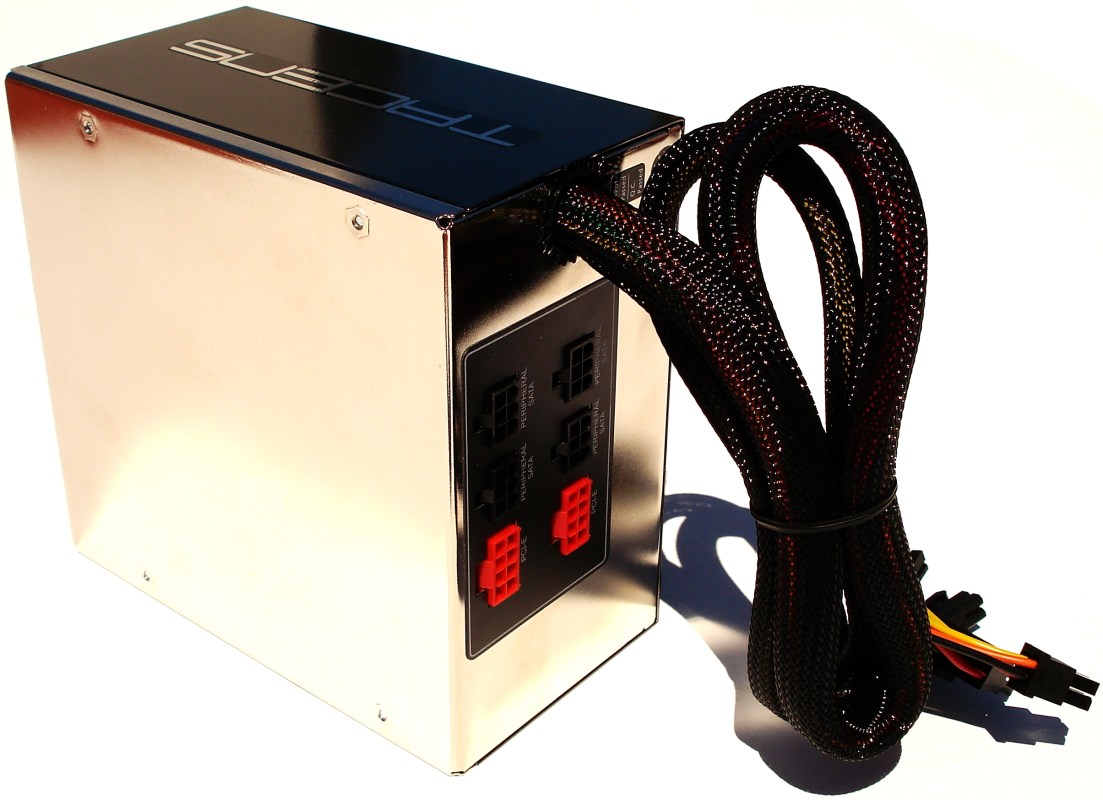

TACENS VALEO III 600. Vista Superior en Perspectiva

Después de ver su acabado, vamos a numerar en una lista todos los aspectos externos que trae esta fuente, así no nos dejaremos nada:

  • Cara inferior:
    • Ventilador TACENS de 3.5cm.
    • Rejilla de protección para el ventilador.
    • Tornillos de desarme de la fuente (x4).
    • Pegatina de garantía «Warranty void is damaged».
  • Cara superior:
    • tornillos de anclaje placa electrónica interior.
  • Cara lateral derecha
    • Pegatina marca TACENS.
    • Encaje enchapado derecho.
  • Cara lateral izquierda:
    • Pegatina de Especificaciones Técnicas (Entrada CA / Salidas CC).
    • Encaje enchapado izquierdo.
  • Cara delantera:
    • Panel delantero. Tenemos 6 conectores. 4 molex de 6 pines negros y 2 de 8 pines rojos.
    • Salida de cables de alimentación de la Placa Base.
    • Pegatinas de aprobado de salida del producto, y de control de calidad.
  • Cara trasera:
    • Conector de alimentación de Corriente Alterna (CA).
    • Interruptor de encendido/apagado de la fuente.
    • Led de actividad de la fuente, color verde.
    • Disipador pasivo con heatpipe de cobre.
    • Perforaciones para los tornillos de montaje de la fuente (x4).
    • Rejilla de «panel de abeja» para extracción de aire.

Vamos a ver cada una de estas caras por separado. A ver qué aspecto tienen y cómo están construidas…

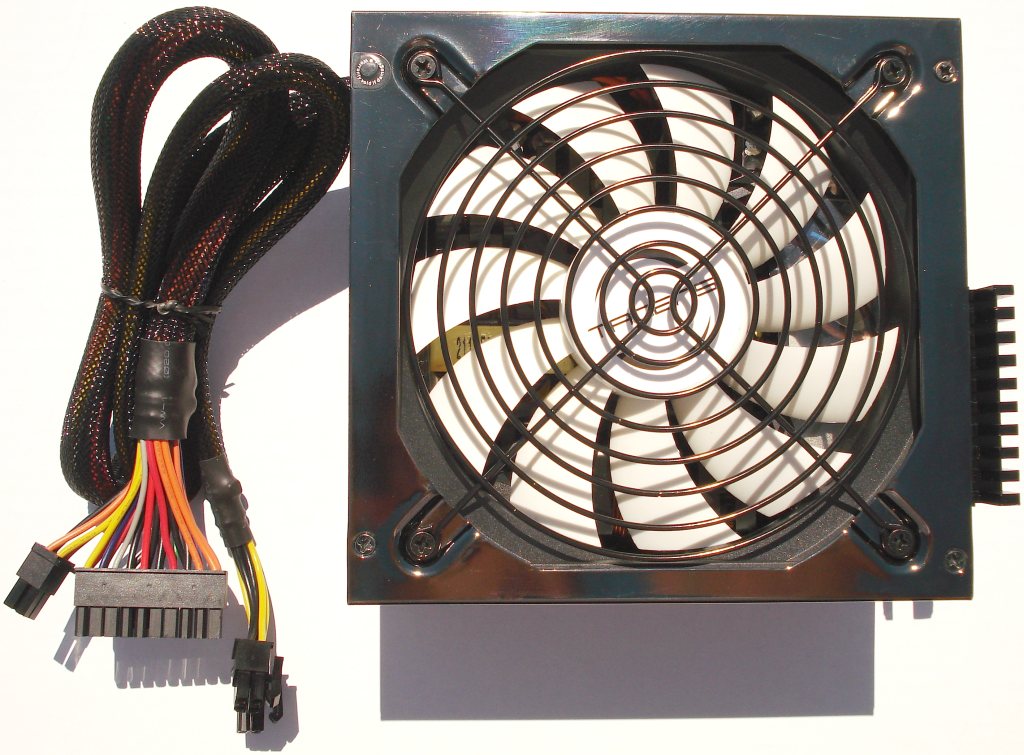

TACENS VALEO III 600. Vista Inferior. Ventilador 13.9cm

El ventilador es de 14cm x 14cm, con aspas blancas y de montante en negro. Está fijado a través del 4 tornillos en la cara inferior por dentro, cogiendo por fuera la rejilla circular metálica de color negro. La rejilla es suficientemente resistente y con espacios reducidos para no sufrir accidentes, que para eso está.

La superficie de la cara inferior es totalmente plana, sin ningún saliente de la rejilla ni de tornillería.

Tenemos los 4 tornillos de desarme de la fuente en los 4 extremos de esta cara, uno de ellos cubierto con la pegatina de garantía. De se rota, nos quedamos sin la garantía del producto.

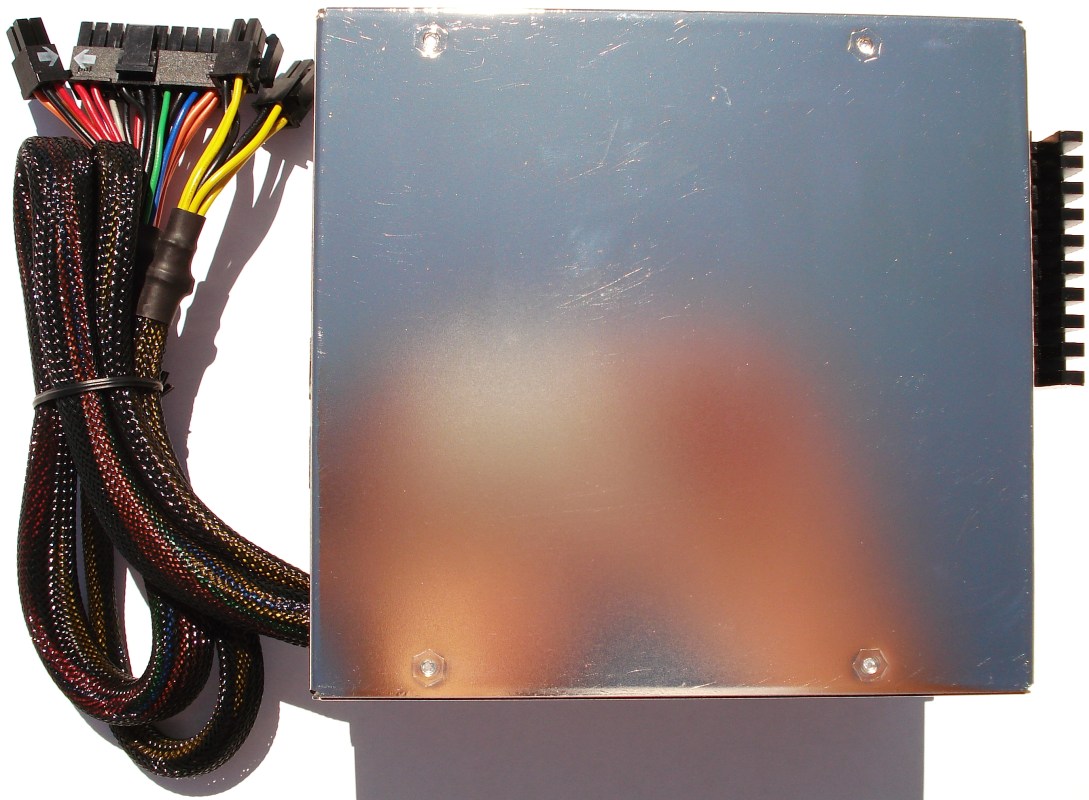

TACENS VALEO III 600. Vista Superior

En esta cara se aprecian los cuatro tornillos que sujetan la placa electrónica por dentro. Es totalmente plana y su aspecto es gris-plata brillante. Actúa como un espejo difuminado, dando un aspecto muy atractivo y «a lo camaleón», ya que cambia de color según su entorno, por el reflejo del mismo. Aún así, esta cara es la que suele quedar tapada siempre dentro de una torre.

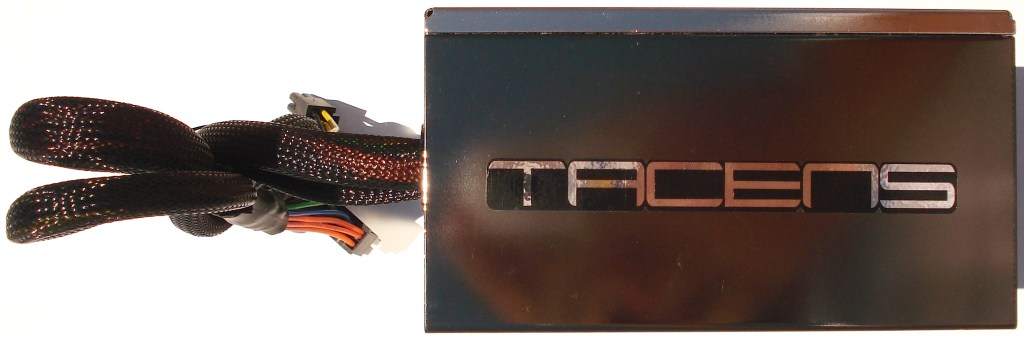

TACENS VALEO III 600. Vista Lateral Derecha

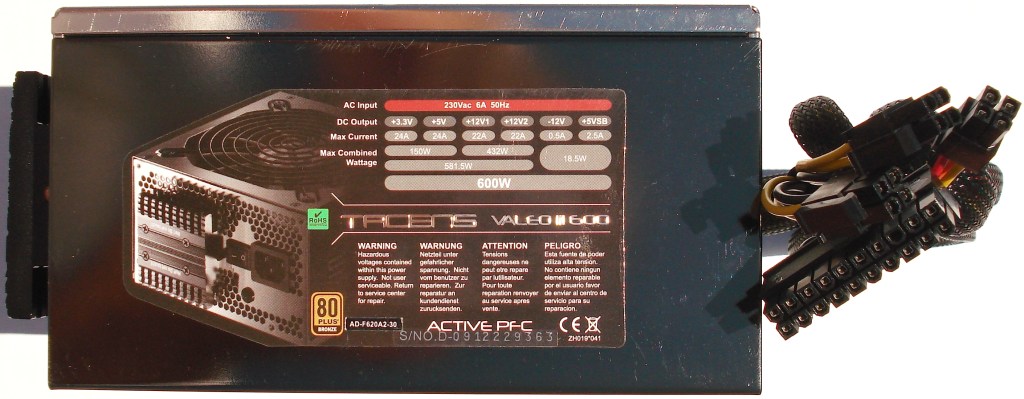

TACENS VALEO III 600. Vista lateral Izquierda

Estos dos laterales se limitan a lucir las dos pegatinas; de la marca de TACENS y de las Especificaciones Técnicas. Como anotación, esta fuente de alimentación se ha pensado para montar en la parte de arriba de las torres, ya que tanto su panel delantero de conexiones y todas sus pegatinas están orientadas para lucir en este sentido. De montar la fuente en la parte de abajo, quedaría todo invertido, aunque para el funcionamiento de la misma, esto no importa para nada.

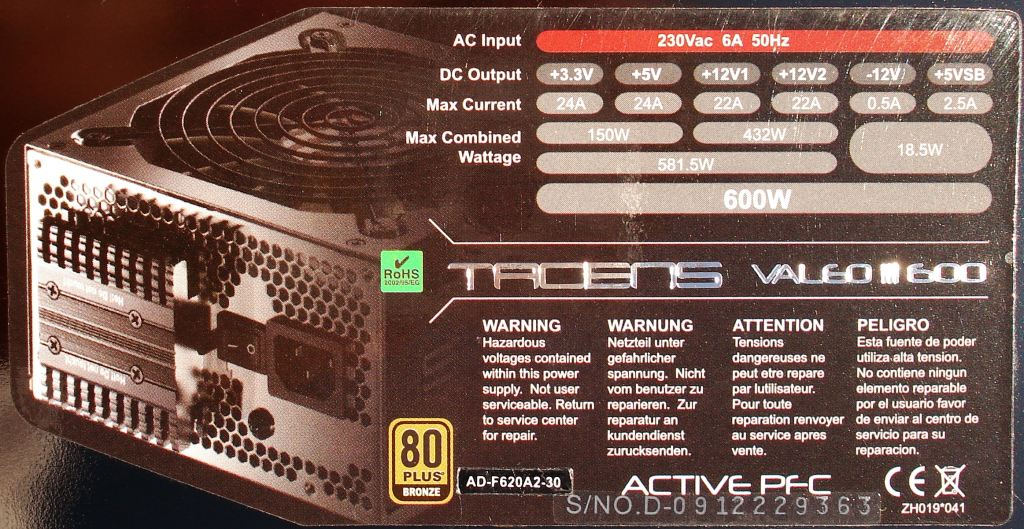

TACENS VALEO III 600. Detalle Pegatina Especificaciones Técnicas

En este detalle vemos las Especificaciones Técnicas de la fuente. Veamos cada una de ellas:

  • Entrada CA:
    • Tensión de entrada: 230V
    • Intensidad de entrada: 6A
    • Frecuencia de entrada: 50Hz
  • Salidas CC: (tensión de salida | intensidad máxima de salida)
    • +3.3V | 24A
    • +5V | 24A
    • +12V1 | 22A
    • +12V2 | 22A
    • -12V | 0.5A
    • +5VSB | 2.5A
  • Potencia máxima combinada:
    • +3.3V +5V: 150W
    • +12V1 +12V1: 432W
      • +3.3V +5V con +12V1 +12V1: 581.5W
    • -12V +5VSB: 18.5W
  • Potencia máxima real: 600W

Al mismo tiempo vemos otras características:

  • Certificación 80Plus Bronce.
  • Pegatina de referencia del producto.
  • Pegatina del número de serie de fabricación.
  • Cumple con la especificación RoHS.
  • Ha obtenido el marcado CE.
  • Tiene el PFC Activo.
  • Y nos advierte, en 4 idiomas europeos, del peligro que corremos al abrirla encendida, y que no debemos tirar la fuente directamente a la basura, sino que es un producto reciclable.

A parte, como no, vemos el nombre del modelo de la fuente y una fotografía de la misma, presumiendo de su parte trasera.

Funcionamiento

Si estudiamos un poco cómo funciona esta fuente, vemos que está dotada de 2 raíles de 12V de tensión a 22A, que combinados nos ofrecen 432W. Cada raíl de 12V nos ofrecerá 264W (12V x 22A), estando su raíl hermano sin conectar a ningún dispositivo. Es evidente que la suma de potencia es mayor que su combinada dando 528 > 432W. Y es que siempre que se combinan los dos raíles, su potencia disminuye. Como la tensión permanece constante, es la intensidad la que disminuye. Veamos cómo lo repartimos equitativamente…

  • 432W / 2 = 216W de potencia por cada raíl a 12V de tensión.
  • 216W / 12V = 18A de intensidad por cada raíl de 12V de tensión.

Estos 18A por raíl máximo, son en caso de cargar al máximo, y por igual, cada raíl de +12V. Así que con esta fuente podemos ir jugando entre el reparto de dispositivos entre los 18 y los 22A, 4A de juego, que son la variante entre los 216W de potencia combinada y los 264W de potencia individual de un raíl.

Las otras dos tensiones, de +3.3V y +5V tienen una intensidad bastante buena, de 24A:

  • 3.3V x 24A= 79.2W
  • 5V x 24A = 120W
  • 79.2W + 120W = 199.2W > 150W
  • Ambos combinados 150W

Lo mismo ocurre con estas 2 tensiones combinadas. Su potencia, como es normal, disminuye hasta quedarse en los 150W, y por ello disminuye su intensidad combinada. Viendo estos 4 raíles más importantes, así concluimos que funciona esta fuente. Ahora toca repartir lo mejor posible nuestros dispositivos consumidores de energía, para dejar la fuente lo más holgada posible.

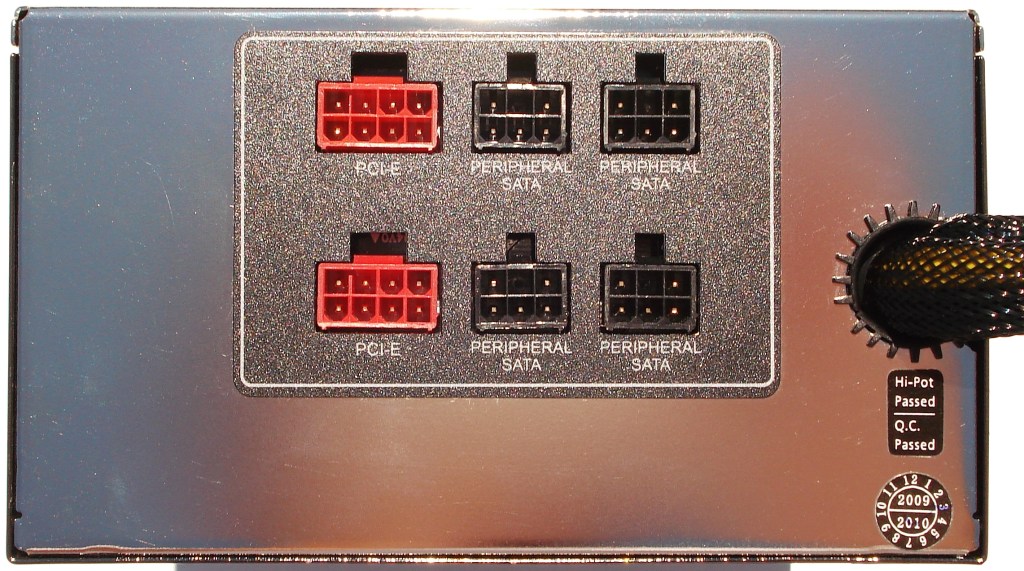

TACENS VALEO III 600. Vista Delantera. Panel de Conexiones

El panel delantero está bien identificable, por colores, empleando el rojo y negro, y por leyenda. Tenemos 6 conectores, todos ellos con su clip de fijación para la seguridad, consiguiendo siempre una fijación firme, a prueba de tirones. Los conectores son:

  1. Para PCI-E de 8 pines, rojo
  2. Para Periféricos o SATA  de 6 pines, negro
  3. Para Periféricos o SATA  de 6 pines, negro
  4. Para PCI-E de 8 pines, rojo
  5. Para Periféricos o SATA  de 6 pines, negro
  6. Para Periféricos o SATA  de 6 pines, negro

Tal como está hecha la fuente, entendemos que el raíl de +12V1 pertenecerá a una de estas dos lineas horizontales, y el otro raíl de +12V2 a la otra línea. Así por cada raíl de +12V tendremos 3 conectores del panel, uno rojo y 2 negros. Claro está, todos ellos combinados con los demás raíles de +3.3V y +12V, siendo los conectores rojos, los únicos que nos sacan únicamente la tensión de +12V. Esto es deducible por el dibujo de cada conector, comparando el negro con el rojo, siendo incompatible conectar los cables con molex negros en los conectores rojos. Tal como hemos visto en otros análisis de fuentes de alimentación, esto no es siempre así.

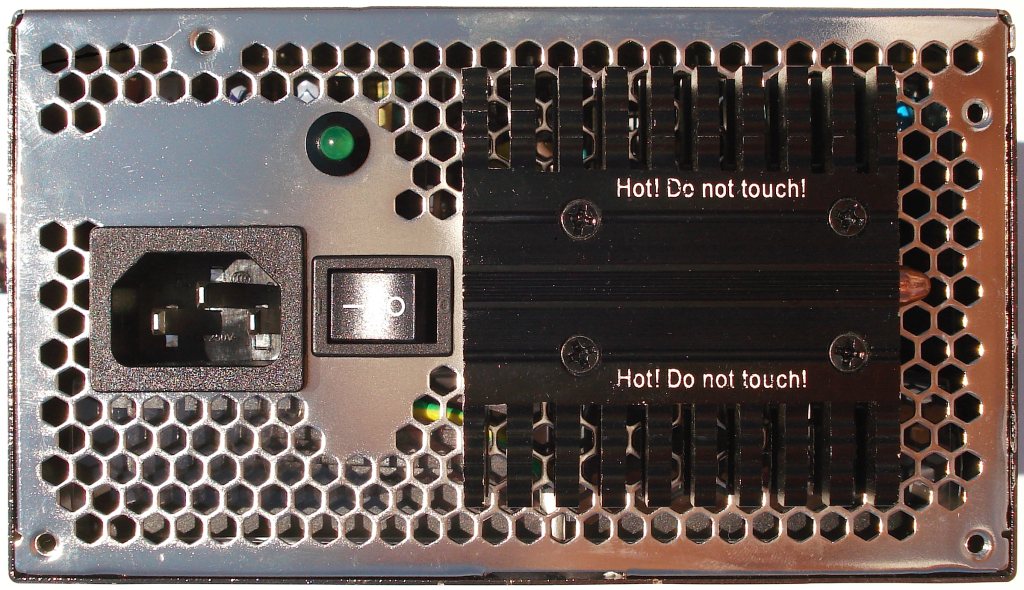

TACENS VALEO III 600. Vista Trasera. Refrigeración Pasiva

A parte del panel delantero, esta es la cara más llamativa de todas. El responsable es este llamativo disipador de color negro que sobresale por la parte de atrás de la VALEO III. Pero vayamos por partes. Vamos a ver todo
