Review PSU AEROCOOL V12XT-800 800W 80Plus Bronce al detalle

5. AEROCOOL V12XT-800. Accesorios. Cables Modulares

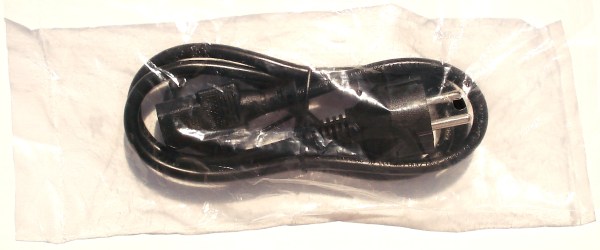

AEROCOOL V12XT-800. Cable de Alimentación AC Europeo

El cable de alimentación es el típico que ya conocemos. Seguro y resistente. Longitud del cable 1.5m, un poco justo. Tendremos que tener el PC relativamente cerca del enchufe de la pared.

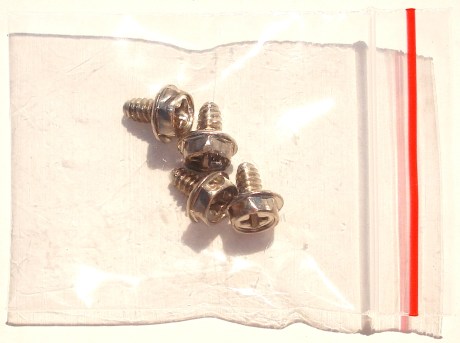

AEROCOOL V12XT-800. Bolsa de tornillos

Como no, la fuente viene acompañada de los típicos 4 tornillos de montaje. Cabeza de estrella y dentados para mayor agarre.

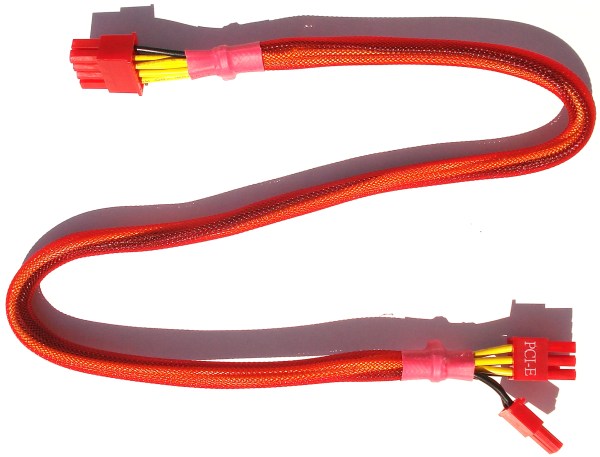

AEROCOOL V12XT-800. Cable Modular 1 PCI-E 6+2 Pines (x1) [x2 modelo de 1000W]

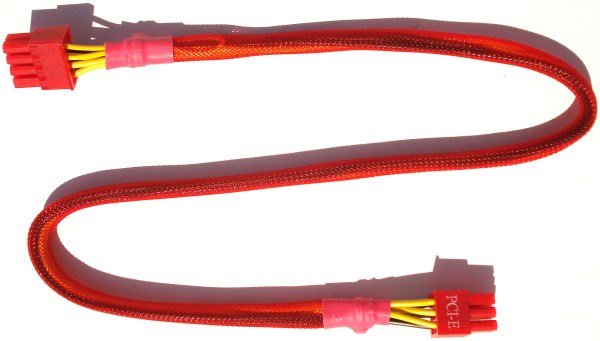

AEROCOOL V12XT-800. Cable Modular 1 PCI-E 6 Pines (x1) [x2 modelo de 1000W]

Estos dos cables van destinados a alimentar las tarjetas gráficas en SLI o Crossfire, un cable por cada tarjeta. Hay tarjetas que requieren incluso 2 conectores de estos. Ambos cables vienen perfectamente enmallados en color naranja y muy bien sujetos por los extremos de las mallas. Están muy bien fabricados. Sus conectores son todos rojos y están marcados con el nombre «PCI-E». Todos tienes sus clips de anclaje. Longitud de los cables 54cm.

En nuestro modelo de 800 vatios solo disponemos de 2 de estos cables, uno de cada. En el de 1000 vatios dispondríamos de 4 cables, 2 de cada.

En total dispondremos de 2 cables con conectores PCI-E de 6+2 pines y 2 cables con conectores PCI-E de 6 pines, 2 directos (salen de la fuente) y dos modulares.

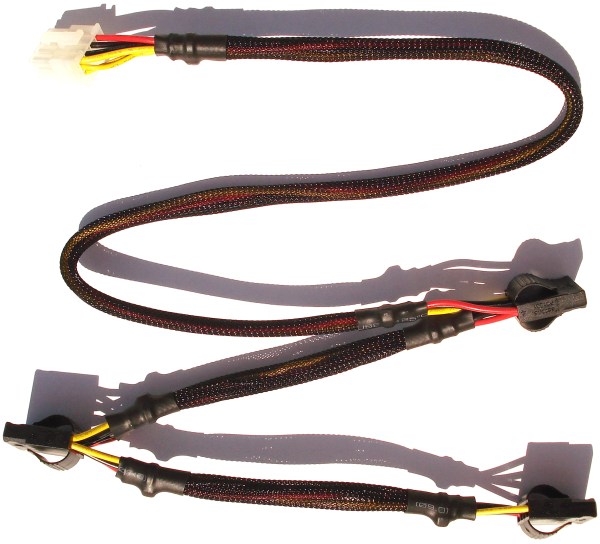

AEROCOOL V12XT-800. Cable Modular 3 Molex de 4 Pines (x1)

Los demás cables vienen todos enmallados en negro hasta casi los extremos. Todos los molex de 4 pines son fáciles de conectar y con 2 agarres en cada extremo para desconectarlos fácilmente de los dispositivos. En este caso, solo disponemos de 3 molex de 4 pines. Longitud del cable 84cm (52+16+16 cm)

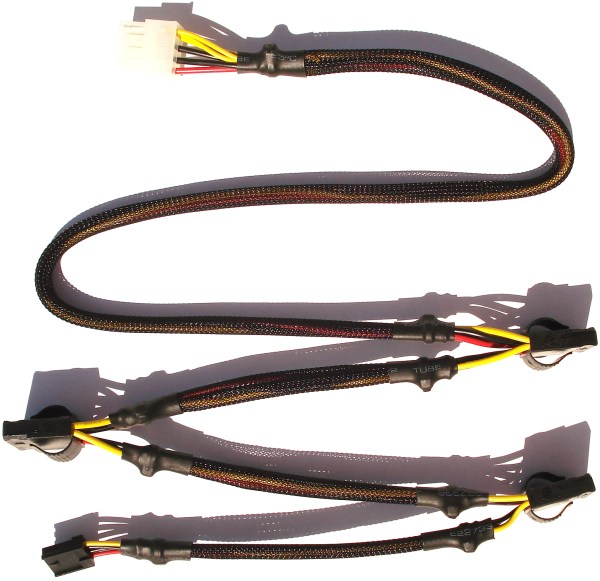

AEROCOOL V12XT-800. Cable Modular 3 Molex de 4 Pines + 1 Floppy (x1)

Este cable es idéntico al anterior con el añadido de 1 conector floppy en el extremo. Longitud del cable 100cm (52+16+16+16 cm)

En total dispondremos de 6 molex de 4 pines y 1 floppy.

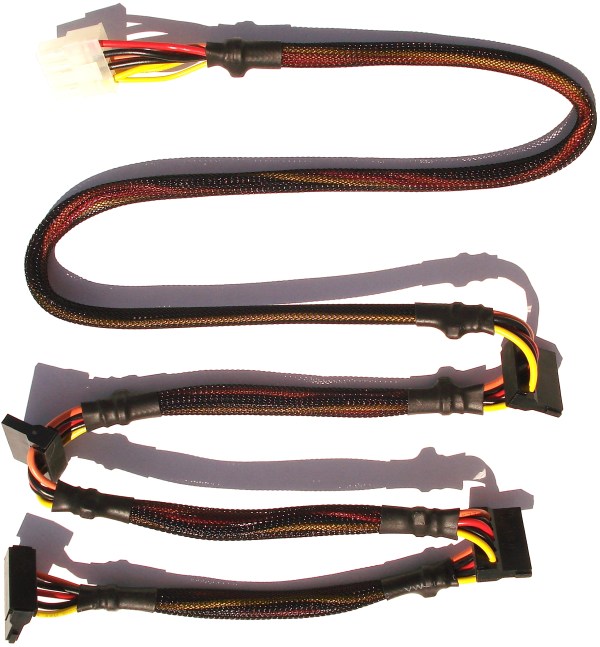

AEROCOOL V12XT-800. Cable Modular 3 SATA (x2)

Para finalizar, tenemos 2 cables con 4 conectores SATA cada uno, enmallados también en negro casi hasta las puntas. Longitud del cable 100cm (52+16+16+16 cm).

En total dispondremos de 8 conectores SATA para 8 discos duros o grabadoras.

Todos los conectores de los extremos iniciales de cada cables son de molex de 8 pines, blancos y rojos, incompatibles entre colores (no podremos conectar un  conector blanco en ninguna de las tomas rojas del panel delantero de la fuente. Lo mismo sucede en el caso del conector rojo con las tomas blancas).

Todas las tensiones de salida de los cables con malla roja son de +12V (cable amarillo) de corriente continua. Las tensiones de los cables con malla negra comprenden: +3.3V (cable naranja) en los conectores SATA, +5V (cable rojo), +12V (cable amarillo), de corriente continua. Por eso la incompatibilidad entre grupos de cables. Los cables negros son neutros (0V).

A parte de todas estas conexiones, dispondremos de las conexiones correspondientes a los cables directos que salen de la propia fuente…

Veamos ahora detalladamente el aspecto externos de la V12XT…
