Review Placa Base GIGABYTE GA-890GPA-UD3H Rev1.0 al detalle

5. GIGABYTE GA-890GPA-UD3H. Detalles I. Socket. Disipador Principal I. Chipset

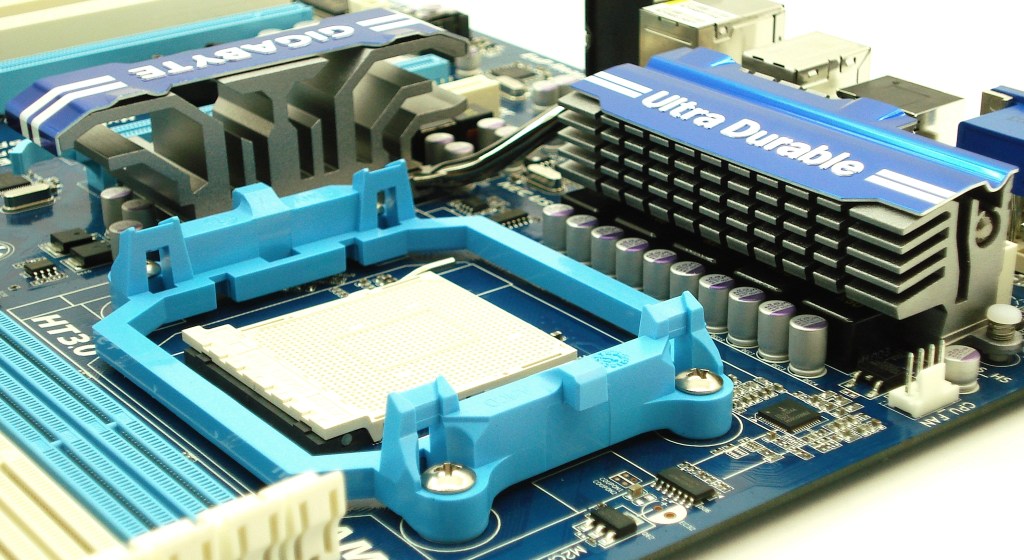

GIGABYTE GA-890GPA-UD3H. Detalle en Perspectiva Zona Socket

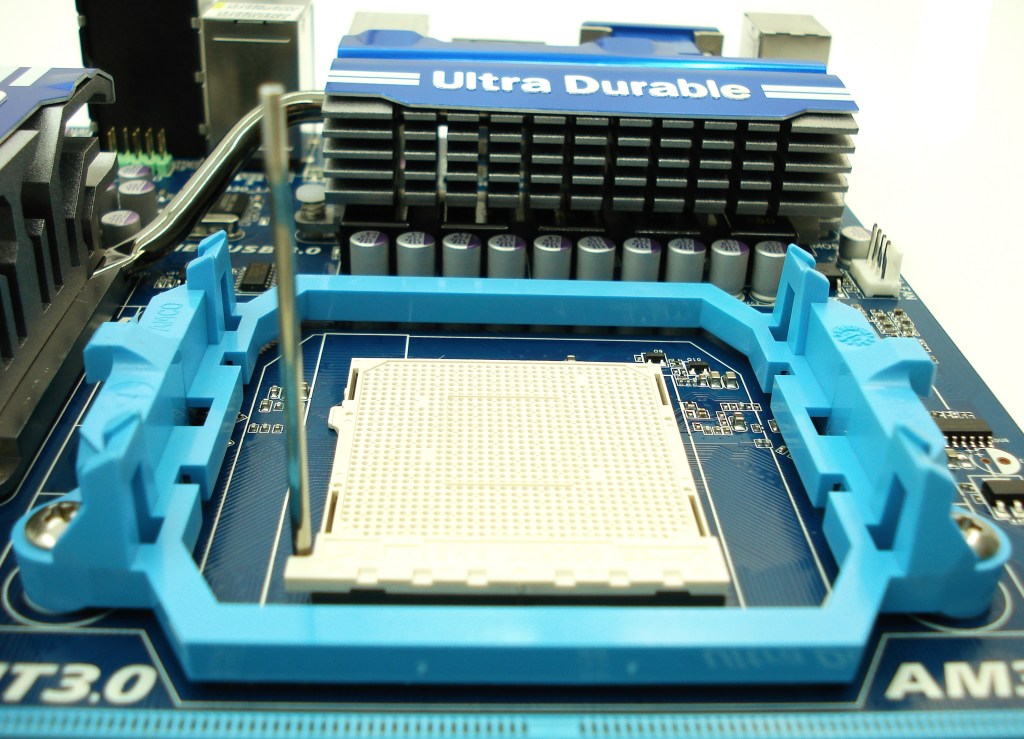

GIGABYTE GA-890GPA-UD3H. Socket AM3 con Palanca Abierta

El socket es el típico para AM3. El montante para el disipador es desmontable para mayor compatibilidad con los disipadores que suelen traer un kit de montaje más apropiado para su diseño. Tendremos bastante espacio para la mayoría de disipadores del mercado de tamaño medio, y algunos de tamaño grande.

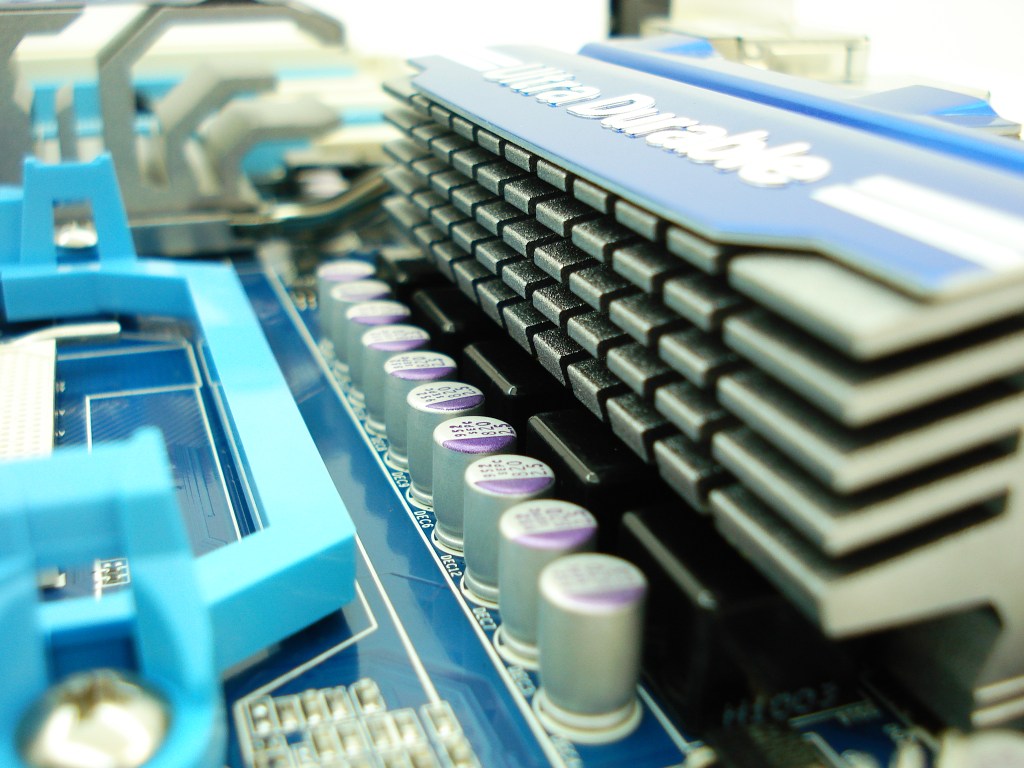

GIGABYTE GA-890GPA-UD3H. Detalle Condensadores Sólidos y Fases

Al lado izquierdo del socket encontramos la hilera de 10 disipadores sólidos que actúan como pequeños almacenes de energía. Además, refrigeradas por el disipador pasivo se encuentran las 4+1 Fases para garantizar la demanda de potencia del procesador.

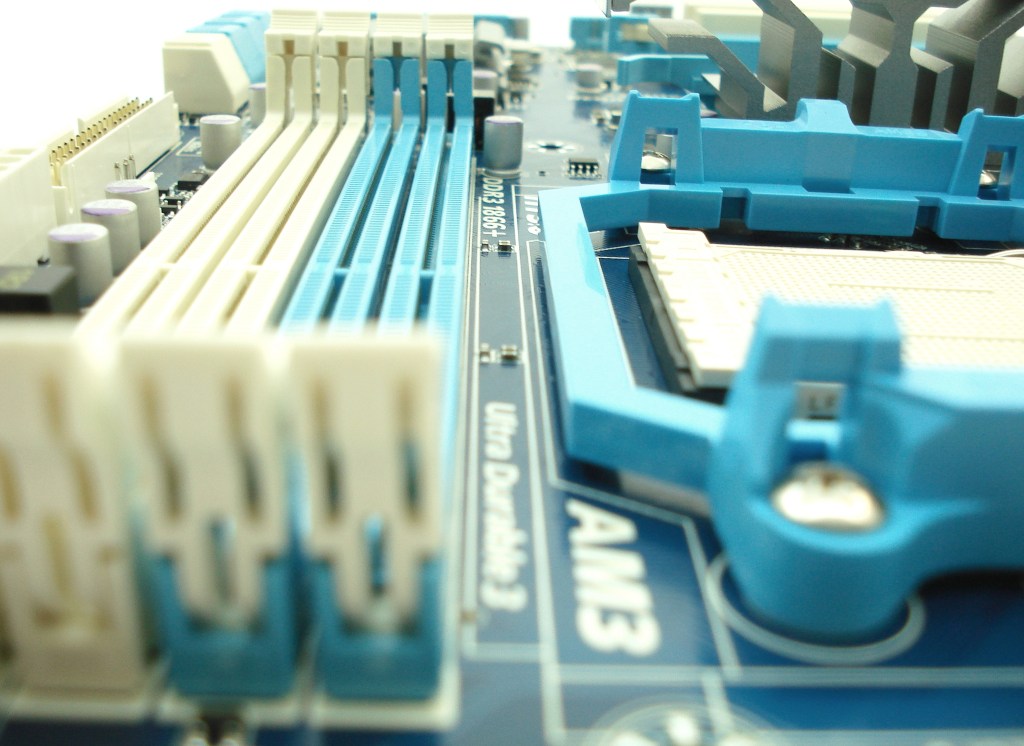

GIGABYTE GA-890GPA-UD3H. Separación Socket de los Bancos de Memoria RAM

Aquí mostramos la pequeña distancia entre el socket y el primer banco de memoria. Muchos modelos de módulos de memoria traen disipación pasiva integrada, que también ocupa y abulta lo suyo en altura, por lo que su cercanía al socket podría acarrear alguna incompatibilidad con disipadores anchos.

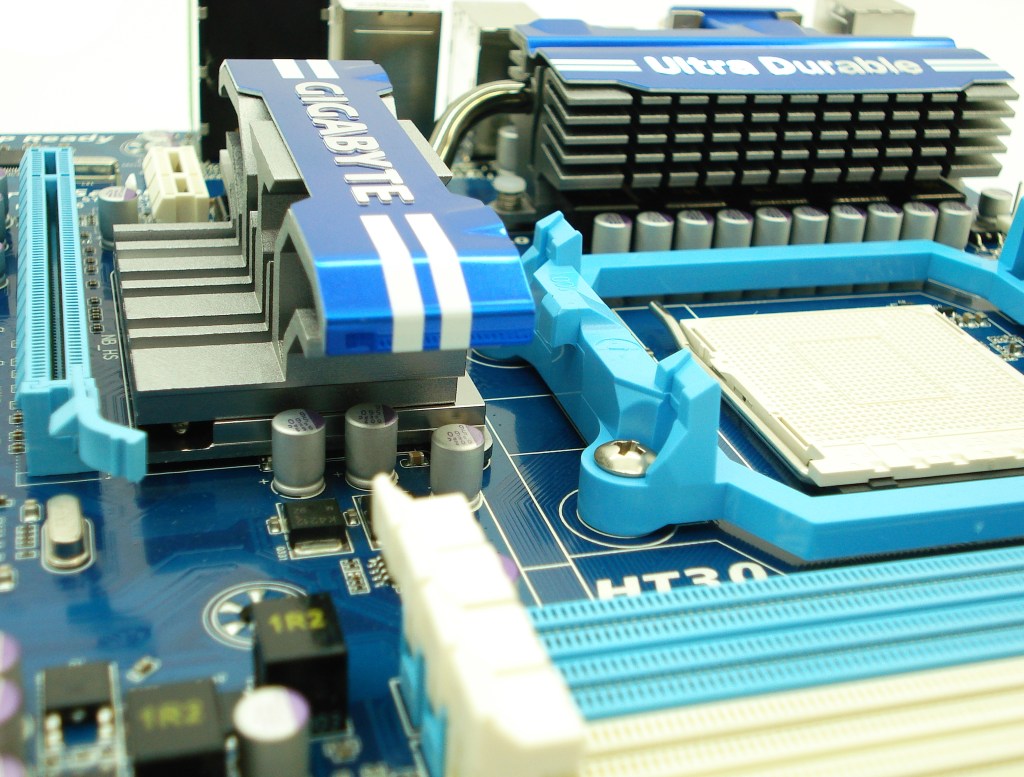

GIGABYTE GA-890GPA-UD3H. Detalle Disipador Pasivo Norte

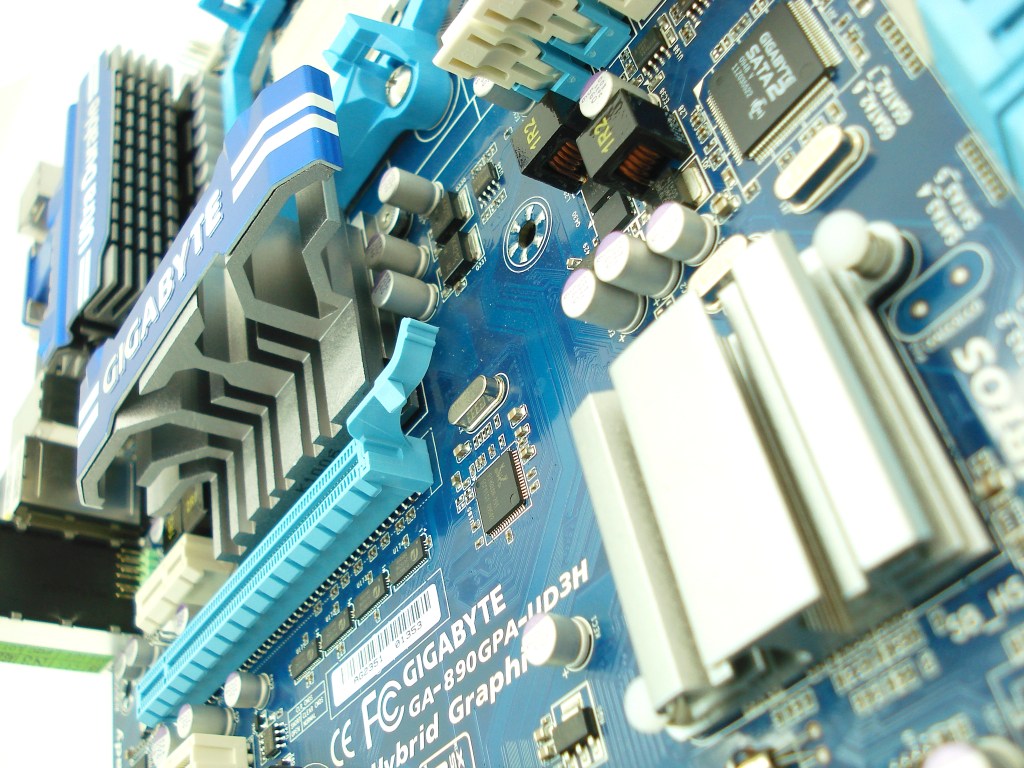

GIGABYTE GA-890GPA-UD3H. Fotografía en «Modo Metrópolis». Detalle Disipador Pasivo Sur

El disipador colocado encima del chipset tiene forma de «L», consiguiendo más volumen de disipación sin perjudicar demasiado a la tarjeta gráfica instalable en el primer slot PCIe de x16.
