7. ANTEC HIGH CURRENT PRO 850W. Detalles I. Paneles de Conexiones

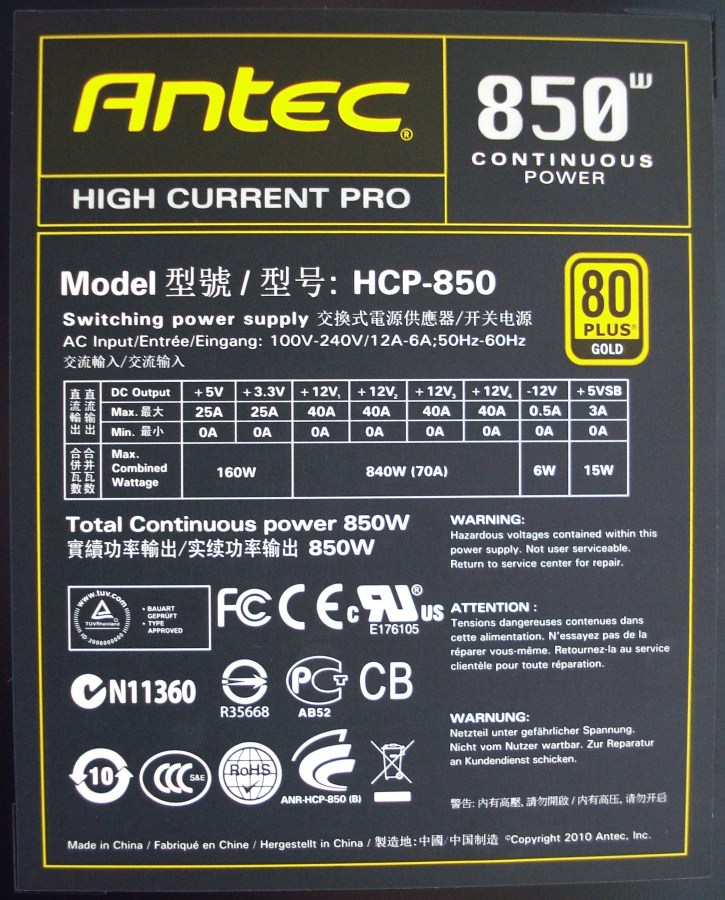

ANTEC HIGH CURRENT PRO 850W. Detalle Pegatina de Especificaciones Técnicas
En la pegatina que hallamos en su lomo encontramos datos relevantes a sus tensiones y intensidades de salida, así como la potencia continua de salida individual y combinada, además de las tensiones de entrada y rangos de intensidad y frecuencia. Nos remitimos a los cálculos realizados en la página 2 de este análisis para comprender la tabla y toda la información aproximada que se puede extraer de ella. Esta fuente admite de forma automática las tensiones de 100V y 240V, según el país donde se utilice.
Además, como no, vemos la marca «ANTEC», modelo «HCP-850» y potencia de 850W, su sello de certificación 80 PLUS Gold, así como una advertencia de seguridad prohibiendo abrir la unidad por motivos obvios. Por último, podemos ver la cantidad de sellos referentes a normativa y seguridad que ha cumplido esta fuente antes de salir al mercado, que no son pocos. Cada vez que queramos adquirir uno de estos productos, hace falta fijarnos en estas cosas. Como ya hemos dicho, está fabricada en China a finales del 2010.

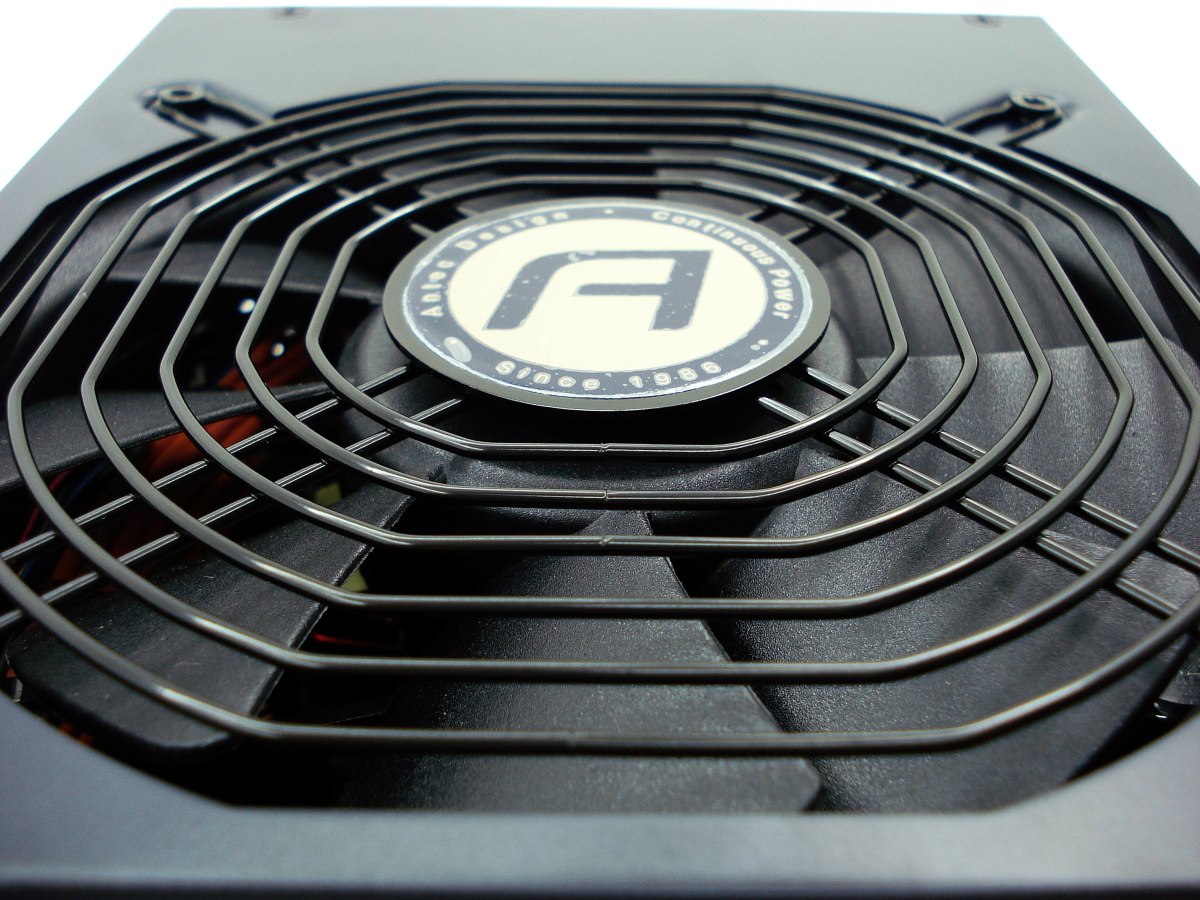

ANTEC HIGH CURRENT PRO 850W. Detalle Rejilla de Protección Ventilador
Quizá este sea el punto débil en seguridad de todas las fuentes de alimentación del mercado, la rejilla para proteger el ventilador. En general resulta un pequeño peligro si la fuente es colocada en la parte inferior de la torre, con la rejilla apuntando hacia arriba, que curiosamente es lo más habitual en las torres de este fabricante. A través de ella pueden atravesar filamentos o decantarse tornillos empleados para montar en el interior de la torre, y éstos al ser metálicos podrían ocasionar un cortocircuito. Así que siempre es aconsejable montar la torre con todo desconectado (sobre todo la fuente de alimentación separada de su cable de alimentación de CA), al igual que cuando realizamos tareas de limpieza o sustitución.
Precisamente, el logo de ANTEC sirve para tapar el contundente rotor del ventilador, con una chapa metálica totalmente circular. Se nos informa del diseño responsable por parte de ANTEC, dando señas de su veteranía, trabajando desde 1986 en este campo.

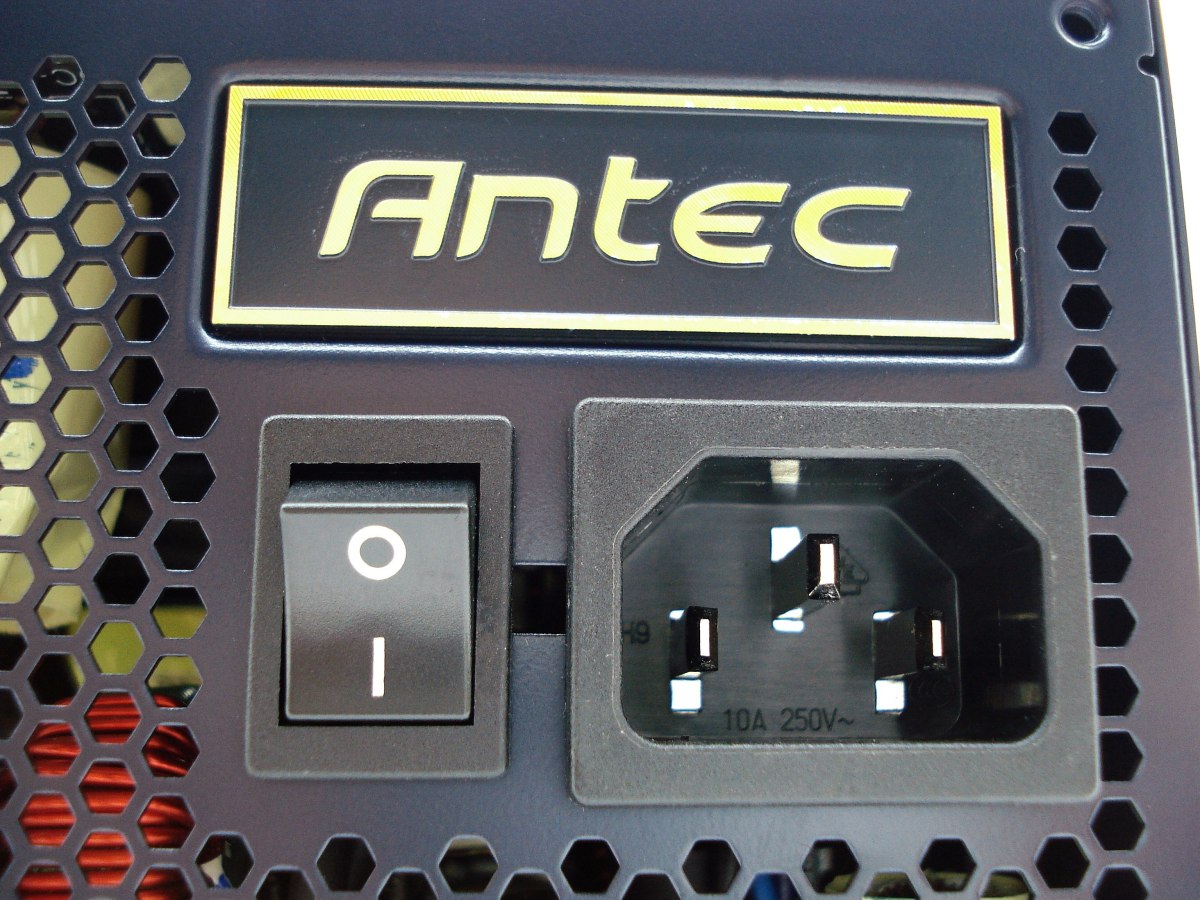

ANTEC HIGH CURRENT PRO 850W. Detalle Entrada de CA. Interruptor de Encendido/Apagado
Tal como podemos ver, el conector de entrada de CA está reforzado con el chapado sin perforar, estando perforada prácticamente todo el resto de la superficie trasera de la fuente, permitiendo el conjunto una firme conexión con el cable de CA suministrado. Además, se dispone del típico interruptor de encendido/apagado colocado en la parte inferior del conector, muy cerca de él. Tal como están ensamblados se consigue bastante robustez incluso para forcejeos, tanto en el conector como en el interruptor. Arriba de ambos se sitúa de nuevo el logo del fabricante, mediante una chapa metálica pegada.

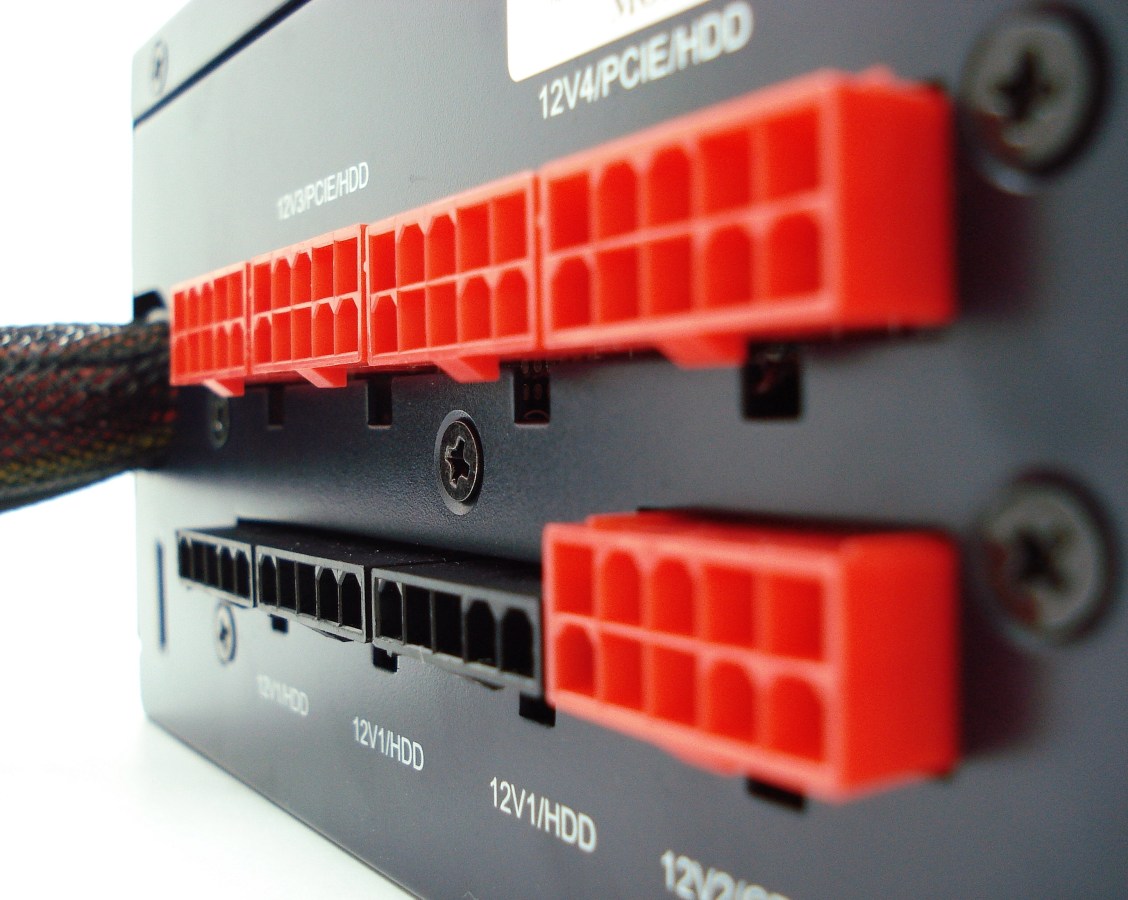

ANTEC HIGH CURRENT PRO 850W. Detalle Panel Frontal de Conexiones
Este panel es peculiar por permitir la conexión segura de los molex negros del cableado modular con los conectores rojos del panel. Esto permite una flexibilidad aún mayor a la hora de conectar cada cableado como nos dé la gana. Esta es una gran ventaja que pocos paneles de conexiones poseen a día de hoy, con el añadido de que conocemos cada conector a qué raíl pertenece. Además de la gran seguridad que otorga una panel de hasta 4 raíles independientes de +12V, podremos equilibrar la relación entre la fuente y todos los dispositivos que alimente, logrando que cada raíl entre en carga lo mínimo posible, siendo esta forma de conectar la más adecuada, empleando el máximo de conectores necesario para que todos los raíles trabajen en el peor de los casos. Tan solo hará falta calcular aproximadamente la potencia que consume cada dispositivo y repartirla observando el número en cola de cada raíl, por ejemplo: el raíl 3 es el perteneciente al nombre 12V3, con el número 3 en la cola.
