8. NOCTUA NH-L12. Fotografías de Exposición Conjunta. Pruebas Varias
Fotografías de Exposición Conjunta

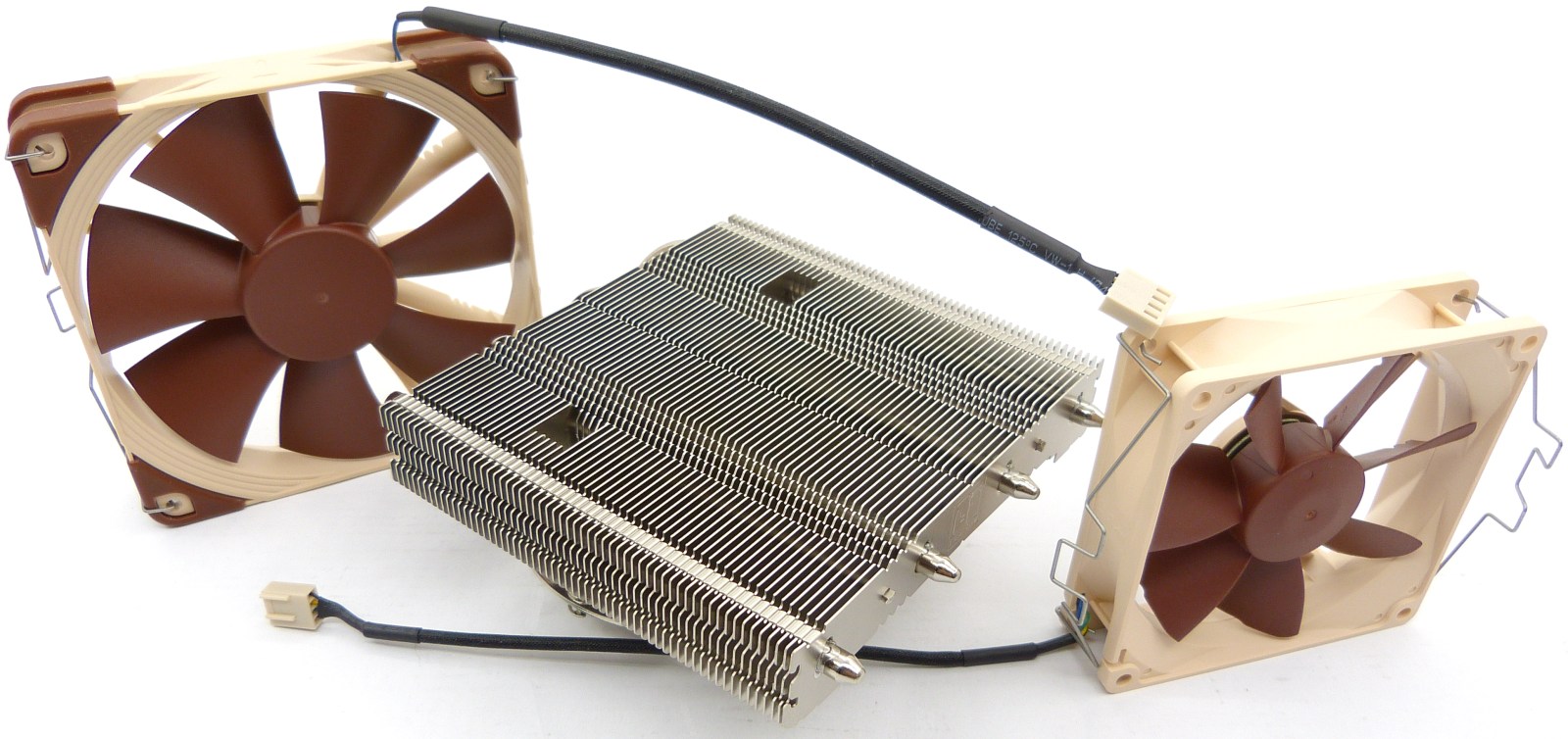

NOCTUA NH-L12. Fotografía de Exposición Disipador + Ventiladores Desmontados I

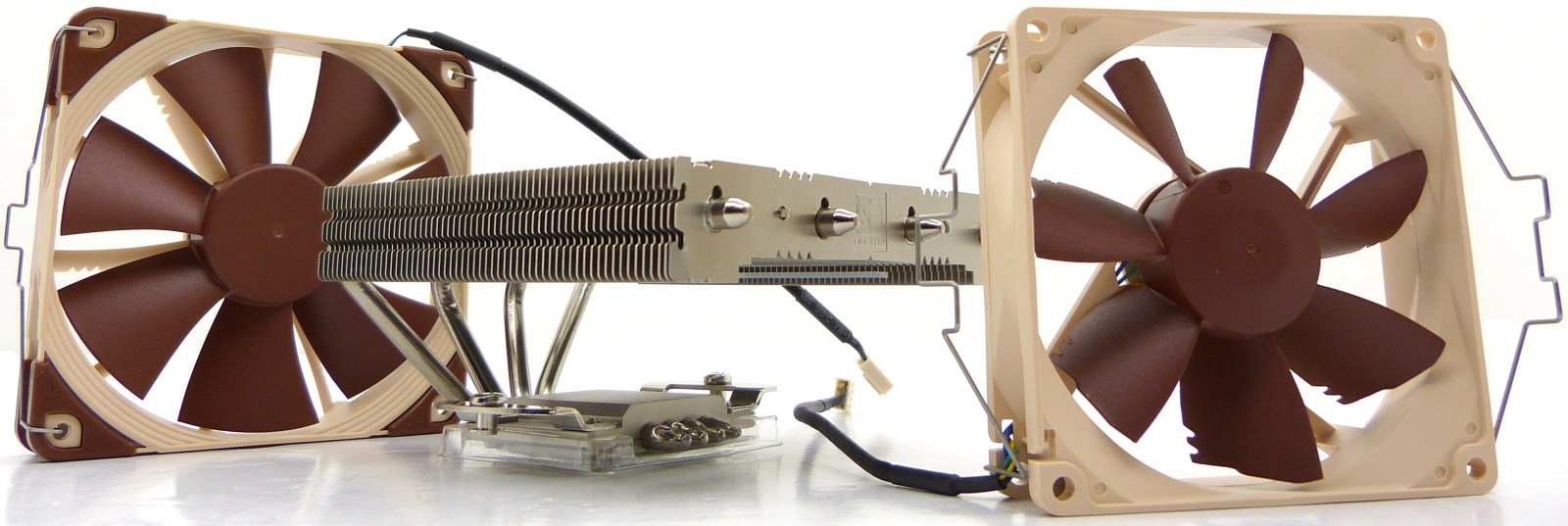

NOCTUA NH-L12. Fotografía de Exposición Disipador + Ventiladores Desmontados II
Pruebas Varias
Para resolver algunas pruebas de rendimiento, hemos optado por montar un equipo diferente que bien podría servir como HTPC (equipo de computación de pequeño tamaño). Hemos obviado pruebas de montaje, resistencia, robustez, sonoridad, etc, porque la mayoría de las piezas ya han sido probadas en otros análisis parejos a éste, todos con críticas generalmente positivas. El equipo de pruebas es el siguiente:
Hardware:
- Caja: Antec One (análisis en breve en islaBit)
- Fuente de Alimentación: Antec VP550P 550W, montada en la parte inferior (análisis en breve en islaBit)
- Placa Base Micro-ATX: Gigabyte G1.Sniper M3, BIOS F5 recién actualizada (análisis en breve en islaBit)
- Procesador: Intel Core i5 2500k, con OC a 4.2GHz
- Disipador del procesador: NOCTUA NH-L12 (estando de análisis en islaBit)
- Memoria RAM: Mushkin 2 x 2GB, DDR3 a 1600MHz
- Tarjeta Gráfica: Integrada, IGPU del procesador
- Disco duro: 1x WD SATAII 500GB
- Ventiladores suplementarios: 2x 12cm, superior y trasero de mediano rendimiento
Software y otros datos:
- Sistema Operativo: Microsoft Windows 7 de 64 bits
- Software de carga: OCCT v3.1.0 (prueba «CPU Linpack» durante 25 minutos)
- Temperatura ambiente: 22-23ºC
- Tiempo estimado para cada lectura: 25 minutos
Resultados Test de Temperatura:
Con este sistema y con el procesador Intel Core i5 2500k de TDP de 95W a la cabeza, con un oceo medio de 4.2GHz, se establecen las siguientes temperaturas, vistas a través de 2 pruebas distintas:
– Prueba 1, con los 2 ventiladores instalados, el NF-F12 PWM y el NF-B9 PWM, sin adaptador reductor de tensión (tecnología PWM activada), ventiladores suplementarios caja Antec One desactivados:
- Temperatura mínima, sistema encendido y sin usar: 22-23ºC
- Temperatura de funcionamiento normal (uso normal en Windows, navegar, visionado de películas, etc): 31-34ºC
- Temperatura máxima (prueba de carga OCCT): 66-67ºC
– Prueba 2, con tan solo el NF-B9 PWM instalado en la parte inferior, sin adaptador reductor de tensión (tecnología PWM activada), ventiladores suplementarios caja Antec One activados:
- Temperatura mínima, sistema encendido y sin usar: 22-23ºC
- Temperatura de funcionamiento normal (uso normal en Windows, navegar, visionado de películas, etc): 34-37ºC
- Temperatura máxima (prueba de carga OCCT): 77-78ºC
Como podemos ver, en temperatura mínima y media, el procesador apenas se calienta, comportándose casi igual con el ventilador superior que sin él, cuya diferencia está entre los 3 y 6ºC de rango. En cambio, en temperatura máxima, se nota que la carga del OCCT hace de las suyas, subiendo la temperatura hasta los 67ºC, cuando ambos ventiladores rotan al máximo. Lo que no nos convence es la configuración de la Prueba 2, alcanzando temperaturas de casi 80ºC tan solo con el ventilador inferior. Es evidente que la fuerza de este disipador radica en el ventilador de alto rendimiento superior NF-F12 PWM. Por tanto, este sistema de refrigeración queda relegado a procesadores de alto rendimiento (TDP de 125W) siempre con los 2 ventiladores equipados y funcionando. Si queremos optar por usar tan solo el ventilador inferior, mejor emplearlo en procesadores inferiores al de nuestras pruebas, sino queremos llevarnos alguna sorpresa. Cualquier i3 o semejante sería ideal, de 95W o inferiores. En definitiva, el NH-L12,es un conjunto de 2 ventiladores + disipador de mediano rendimiento, que resultará una solución ideal para cualquier equipo HTPC de rendimiento medio.
