6. ANTEC HCG-620M. Cableado Nativo, Modular y Conectividad. Pruebas Varias. Estabilidad, Rendimiento y Sonoridad
Cableado Nativo, Modular y Conectividad

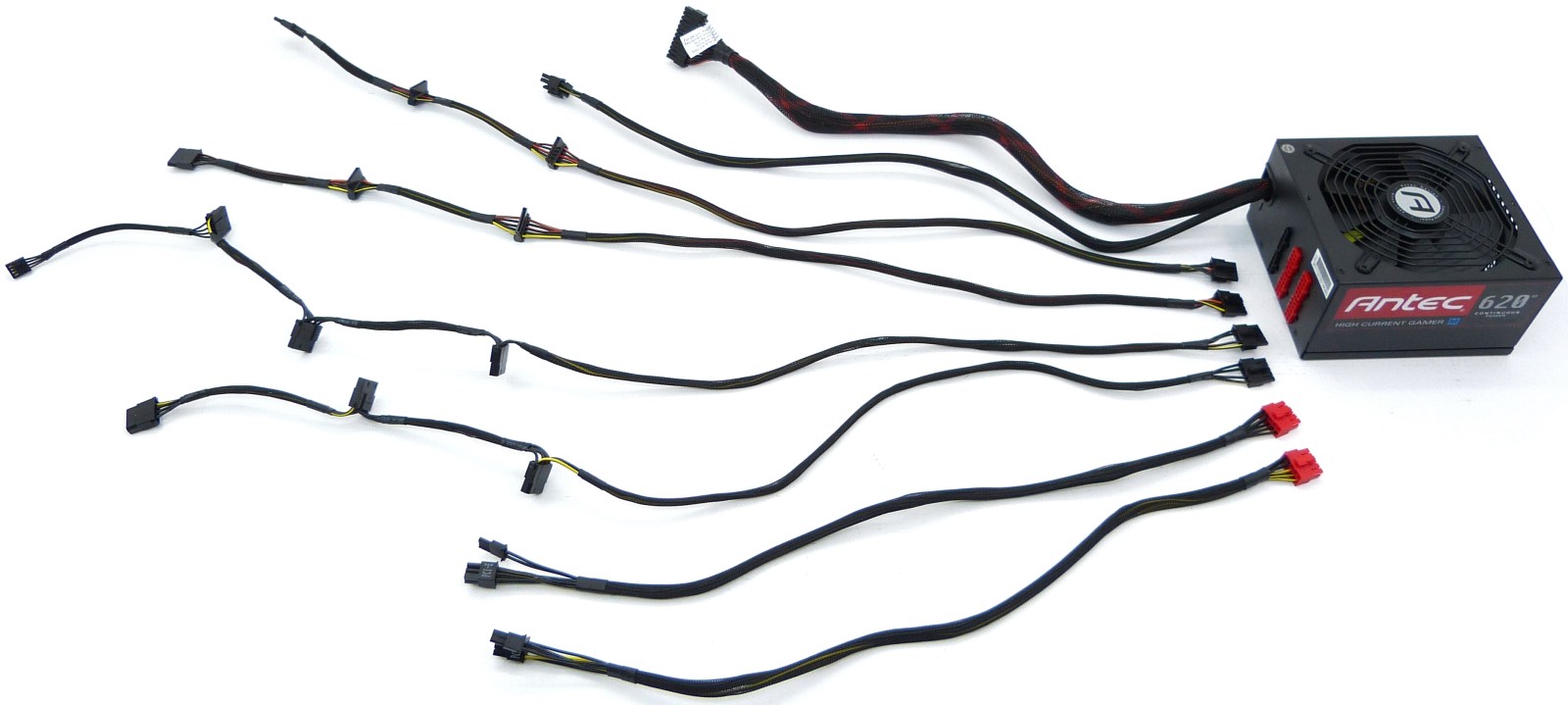

ANTEC HCG-620M. Fotografía en «Modo Medusa» I

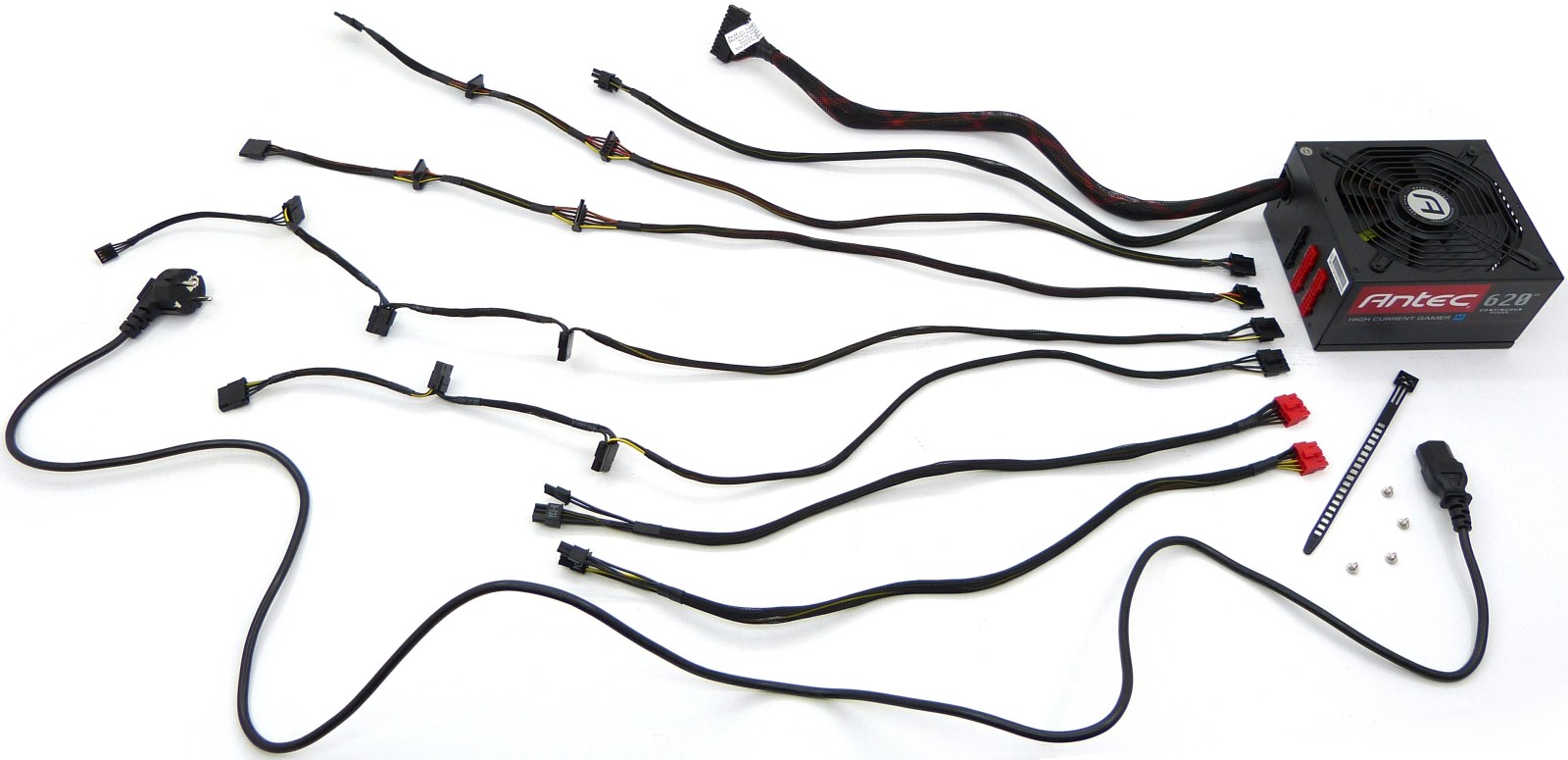

ANTEC HCG-620M. Fotografía en «Modo Medusa» II
Cableado Nativo
- Cableado para placa base de 24 pines (+12V1). Longitud de 55 cm.
- Cableado para procesador de 4 + 4 pines (+12V1). Longitud de 65 cm.
Cableado Modular
- Cableado para tarjetas gráficas con 1 conectores de 6 + 2 pines. Longitud de 65 cm.
- Cableado para tarjetas gráficas con 1 conectores de 6 + 2 pines. Longitud de 65 cm.
- Cableado para periféricos con 3 conectores SATA. Longitud de 65 cm + 15 cm + 15 cm.
- Cableado para periféricos con 3 conectores SATA. Longitud de 65 cm + 15 cm + 15 cm.
- Cableado para periféricos con 3 conectores molex de 4 pines. Longitud de 65 cm + 15 cm + 15 cm.
- Cableado para periféricos con 3 conectores molex de 4 pines + 1 conector floppy. Longitud de 65 cm + 15 cm + 15 cm + 15 cm.
Pruebas Varias
Para realizar nuestras pruebas hemos usado un téster del fabricante Thermaltake, así como tres polímetros a la vez, para poder realizar varias lecturas al mismo tiempo. Hemos hecho pruebas de toma de datos sobre 3 niveles de carga en cada una de las tensiones de salida de Corriente Continua (CC), además de la tensión de «Stand By» de +5VSB, así como la tensión de -12V. Para el entorno de pruebas hemos usado el siguiente equipo…
Hardware:
- Torre: Antec Dark Feed DF-85. (Fuente de alimentación montada en la parte inferior) (ya analizada en islaBit aquí)
- Fuente de alimentación: ANTEC HCG-620M 620W 80Plus Bronze (estando de análisis en islaBit)
- Placa Base: Gigabyte GA-890GPA-UD3H (ya analizado en islaBit aquí)
- Procesador: AMD Phenom II x3 730 Black Edition, 2800MHz
- Disipador CPU: Noctua NH-C14 (ya analizado en islaBit aquí)
- Memoria RAM: Mushkin Redline 996997 DDR3, 2×4GB CL9 a 1.65V (ya analizada en islaBit aquí)
- Tarjeta Gráfica: Zotac Nvidia Geforce 9600 GT, 512MB
- Tarjeta de Sonido: Creative X-Fi Fatal1ty Champions Series con Rack
- Tarjeta de TV Dual Hauppauge PCI Nova T-500
- Grabadora DVD: LG con conector PATA
- Panel de controlador de revoluciones: Aerocool Touch-1000 (ya analizado en islabit aquí)
- Disco duro 1: Western Digital SATAII, 1TB
- Nº de Ventiladores totales de 12-14cm: 9
Software y otros datos:
- Sistema Operativo: Microsoft Windows 7 de 64 bits
- Software de estrés: OCCT v3.1.0 (prueba «Power Supply» durante 15 minutos)
- Temperatura ambiente: 21-22ºC
- Medida en el arranque: téster Thermaltake Dr Power II
- Medida en carga media y alta: polímetros y lectura gráficas OCCT
- Tiempo estimado para cada lectura: 8 segundos
Resultados Test de Estabilidad Nivelación y Sonoridad. Eficiencia Energética

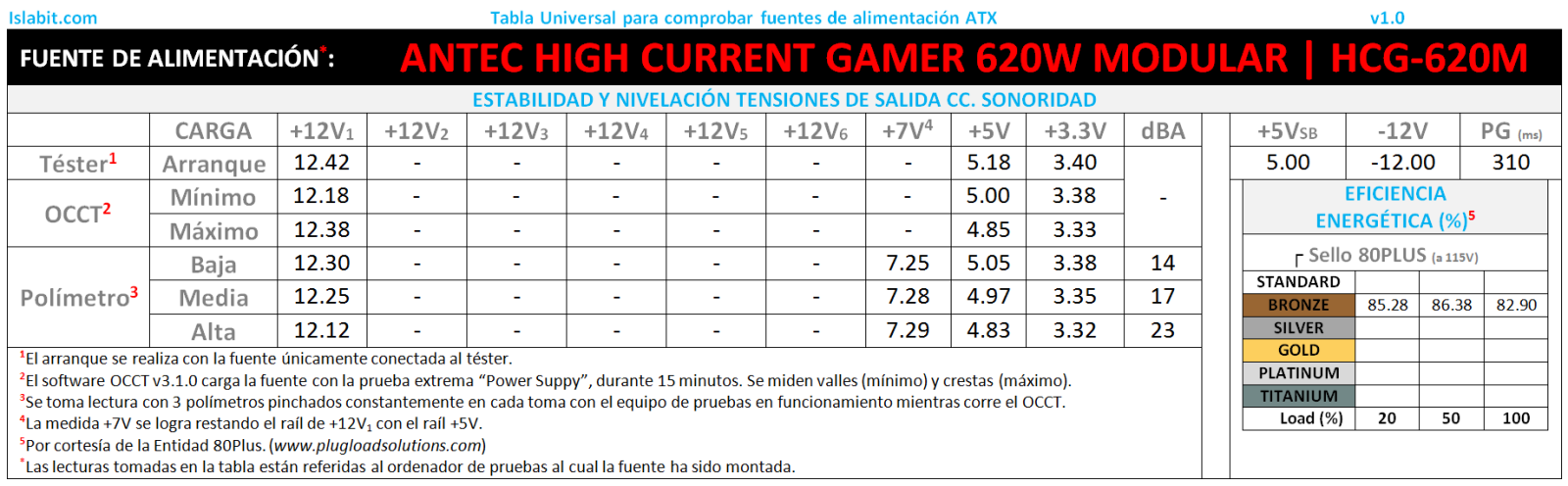

ANTEC HCG-620M. Tabla Estabilidad y Nivelación Tensiones Salida CC. Sonoridad. Eficiencia Energética
