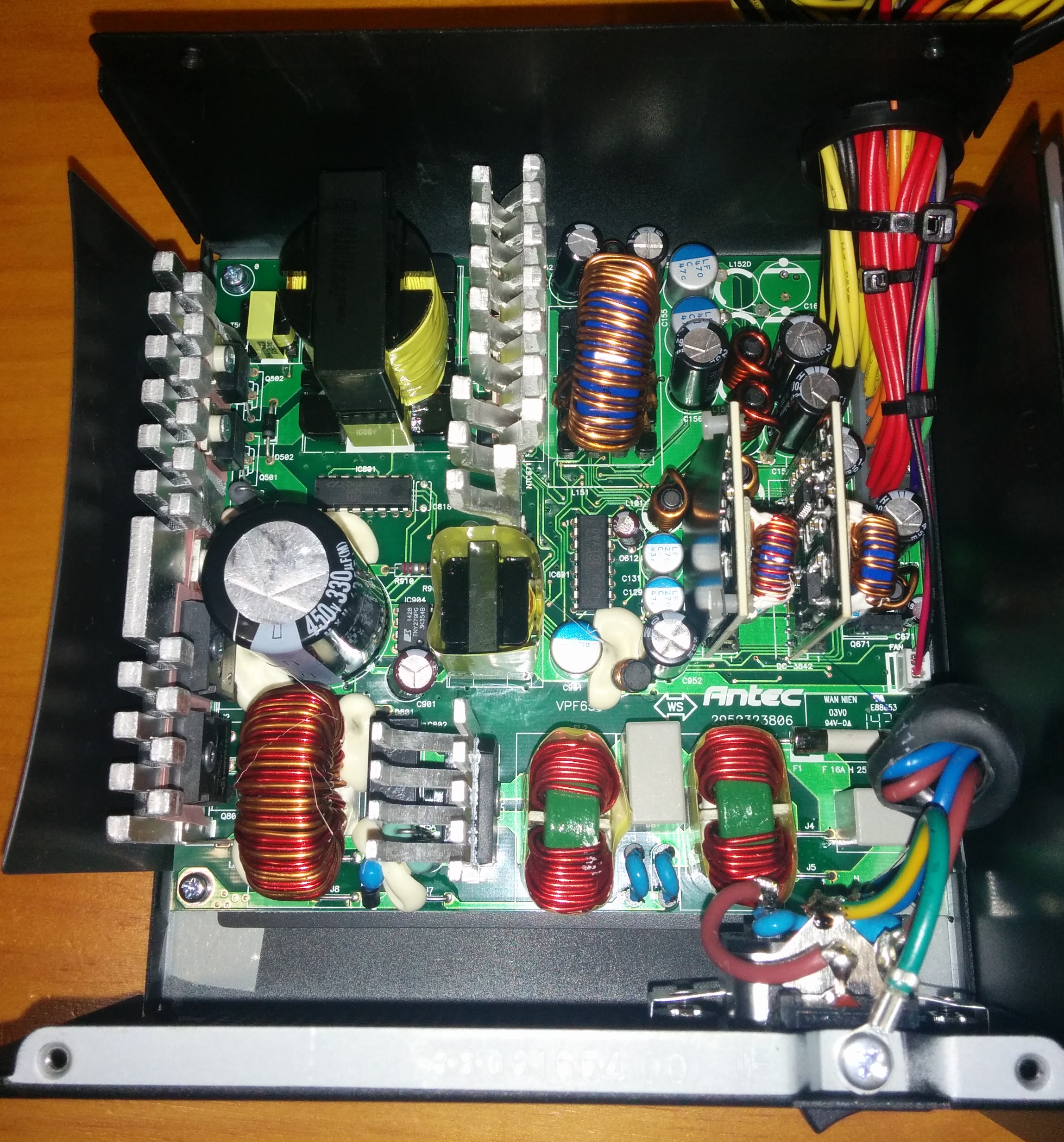

4. PSU Antec VPF650: Interior

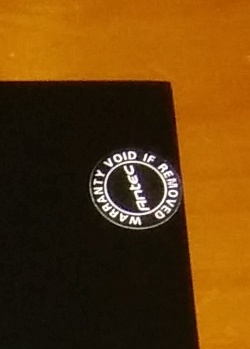

Para llegar al interior de la fuente hay que quitar un tornillo que está cubierto por una pegatina de Antec que al desenroscarlo se rompe y se pierde la garantía, por lo que esto no hay que hacerlo en ningún momento. Aquí lo hacemos para mostraros el interior.

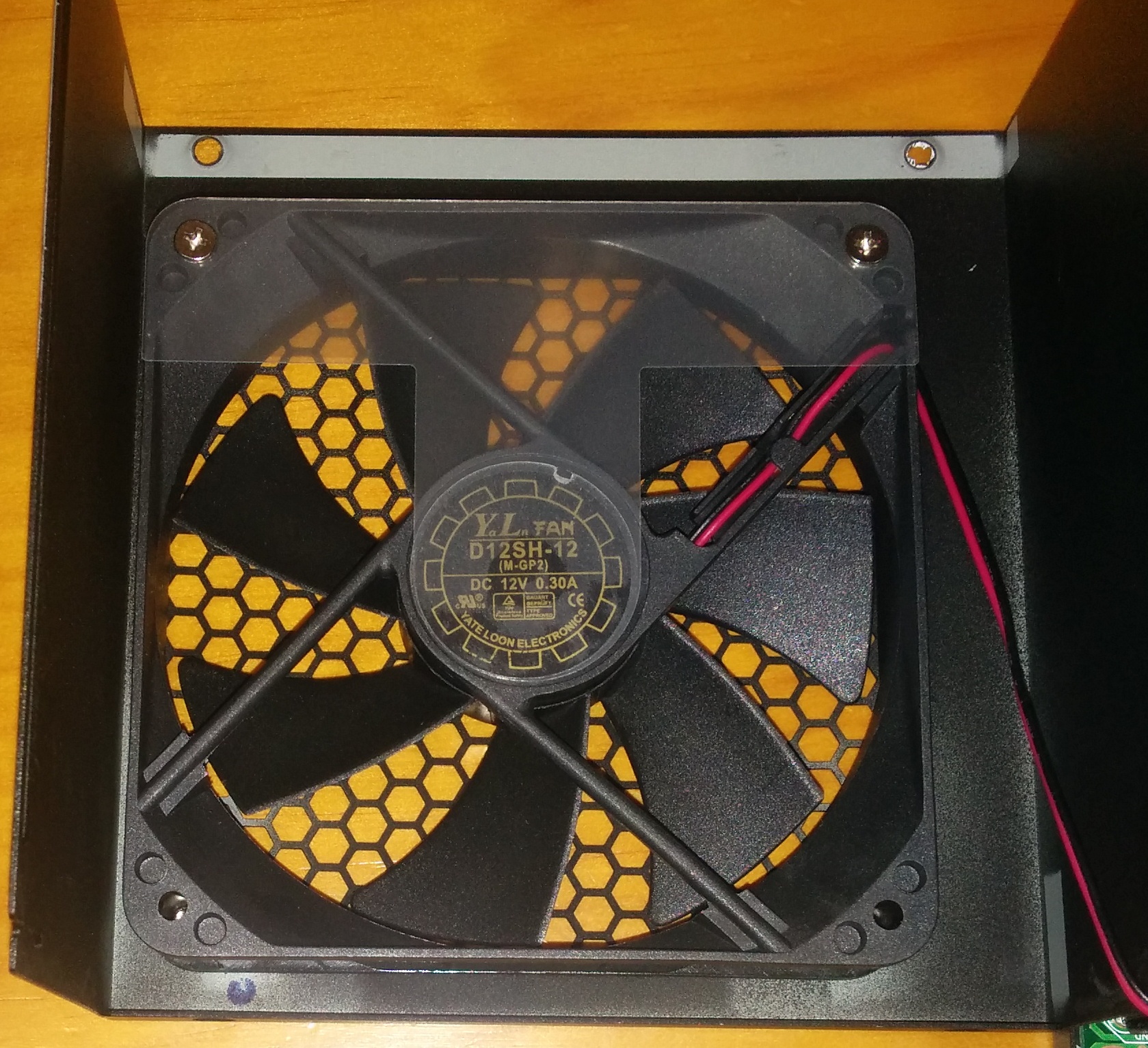

El VPF650 cuenta con un ventilador de 120mm fan de Yate Loon, y su número de modelo es el D12SH-12 (12 V, 88.0 CFM, 40 dBA, 2200 RPM max).

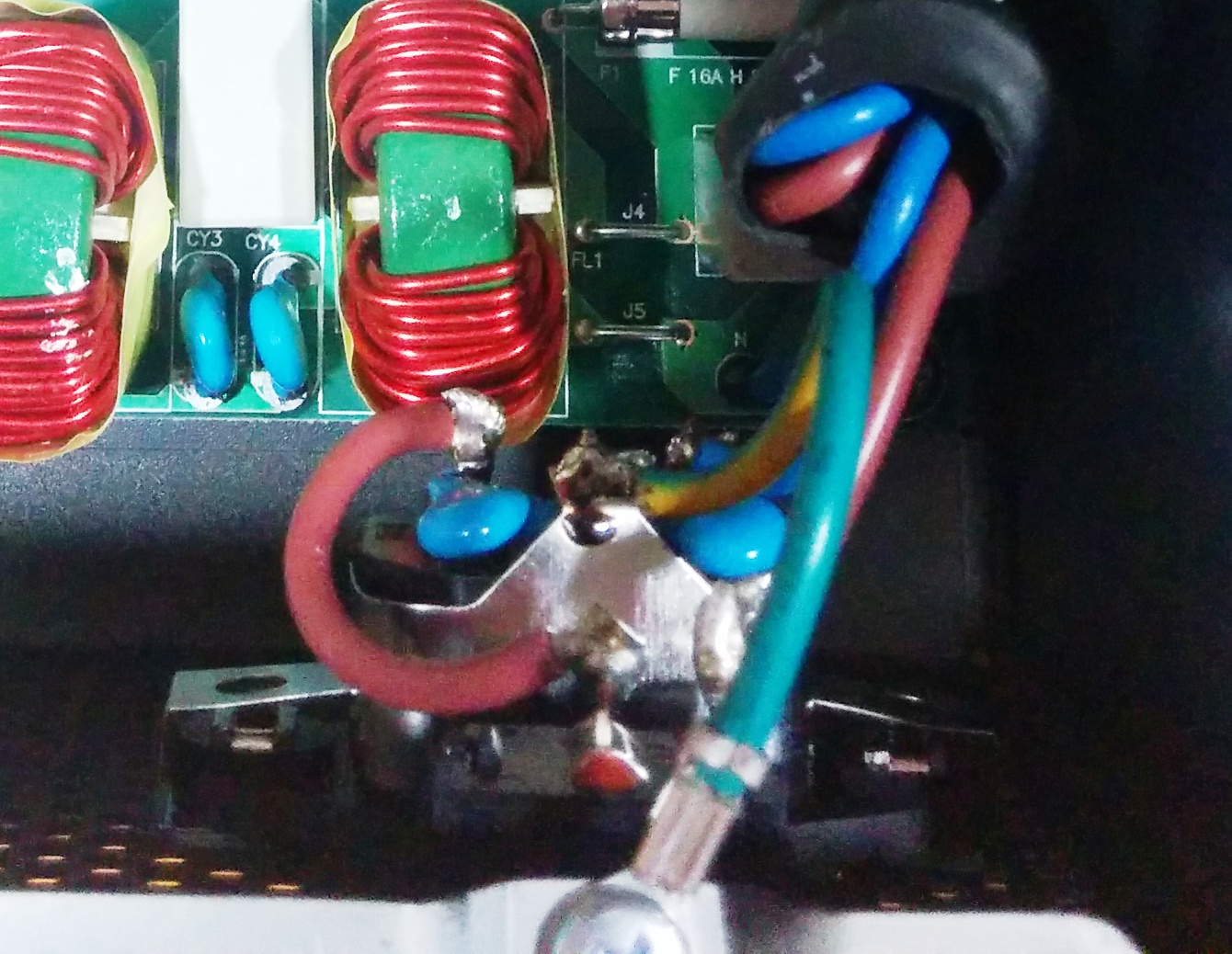

El filtrado EMI consta de dos condensadores Y y un núcleo de ferrita.
En el PCB continúa con dos bobinas, dos condensadores X y cuatro condensadores Y.

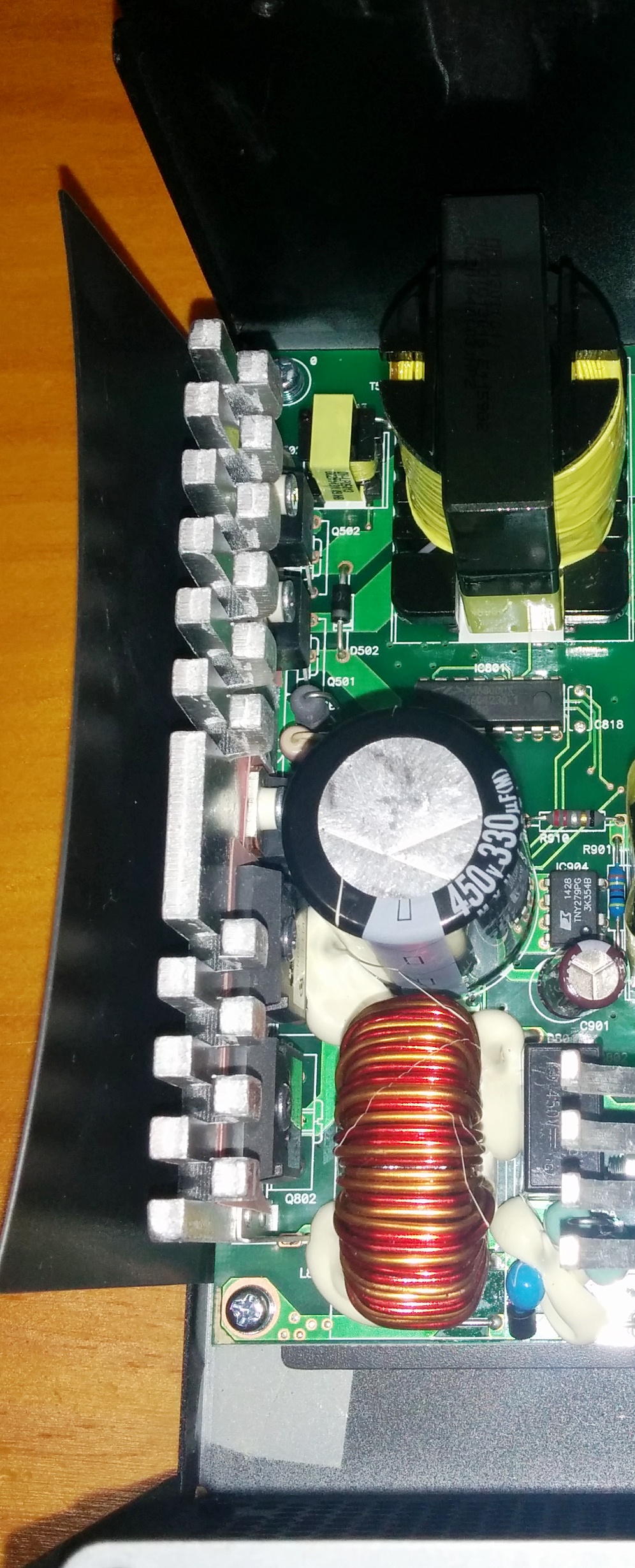

La tapa es Rubycon, etiquetada en 105ºC con una potencia de 450 V y 330 mF. Solamente los componentes pasivos se utilizan en el lado secundario. Los activos son más caros pero ofrecen una eficiencia mucho mayor. Así, el raíl de +12V es manejado por cuatro rectificadores SBR STPS40M60CT. Las protecciones IC son brindadas por un DDG-ready IC Infinno IN1T406.

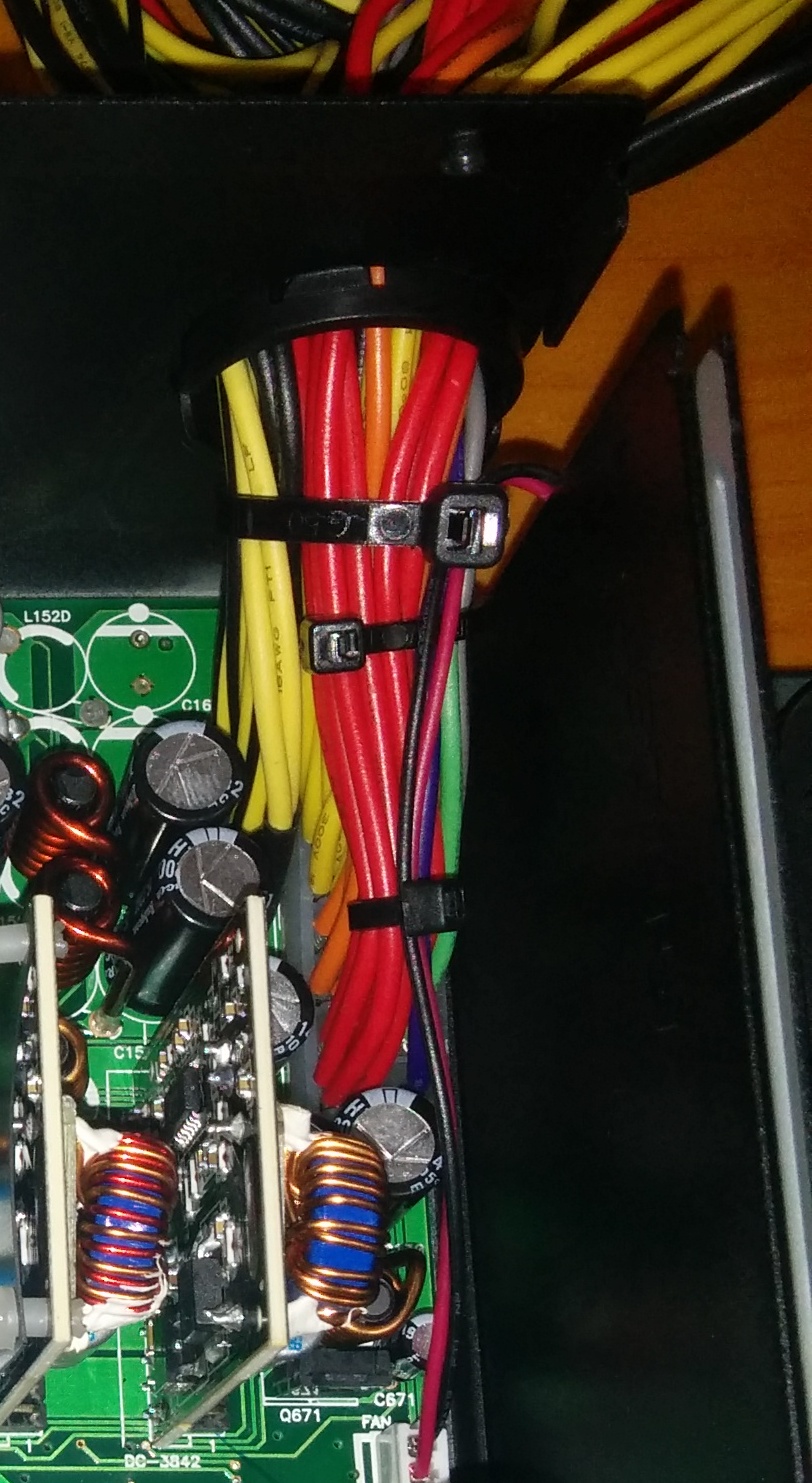

Los condensadores de filtrado que Delta utiliza son Rubycon y Chemi-Con.
