5. Severux Armor Series R7: Montaje y Conexiones

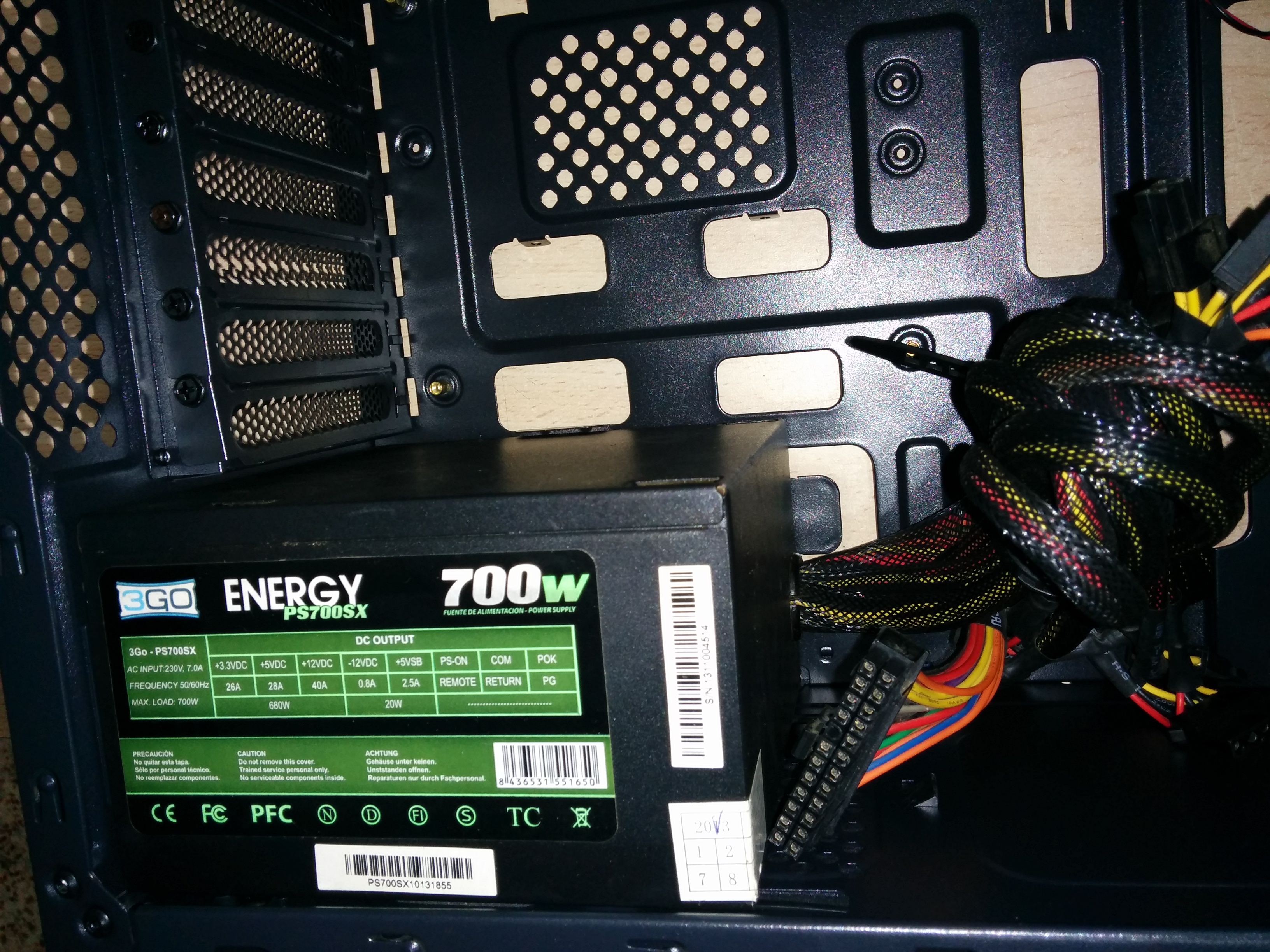

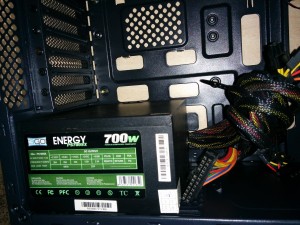

Un breve resumen de cómo quedarían los componentes en la carcasa. Lo primero que pondremos será la fuente de alimentación, que en el chasis Armor Series R7 queda en la base inferior:

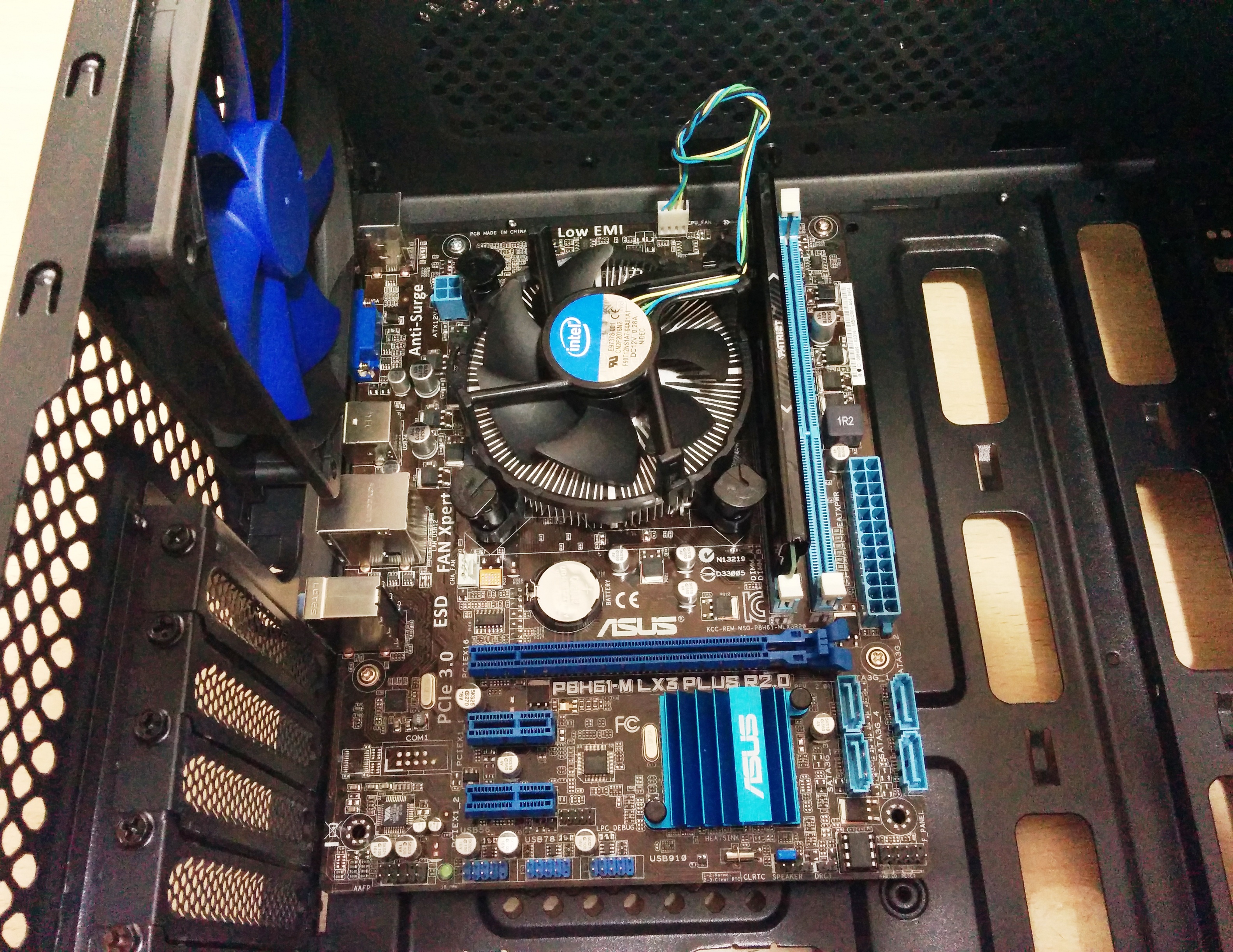

Después colocamos la placa base con el procesador, disipador y memoria RAM preinstalados:

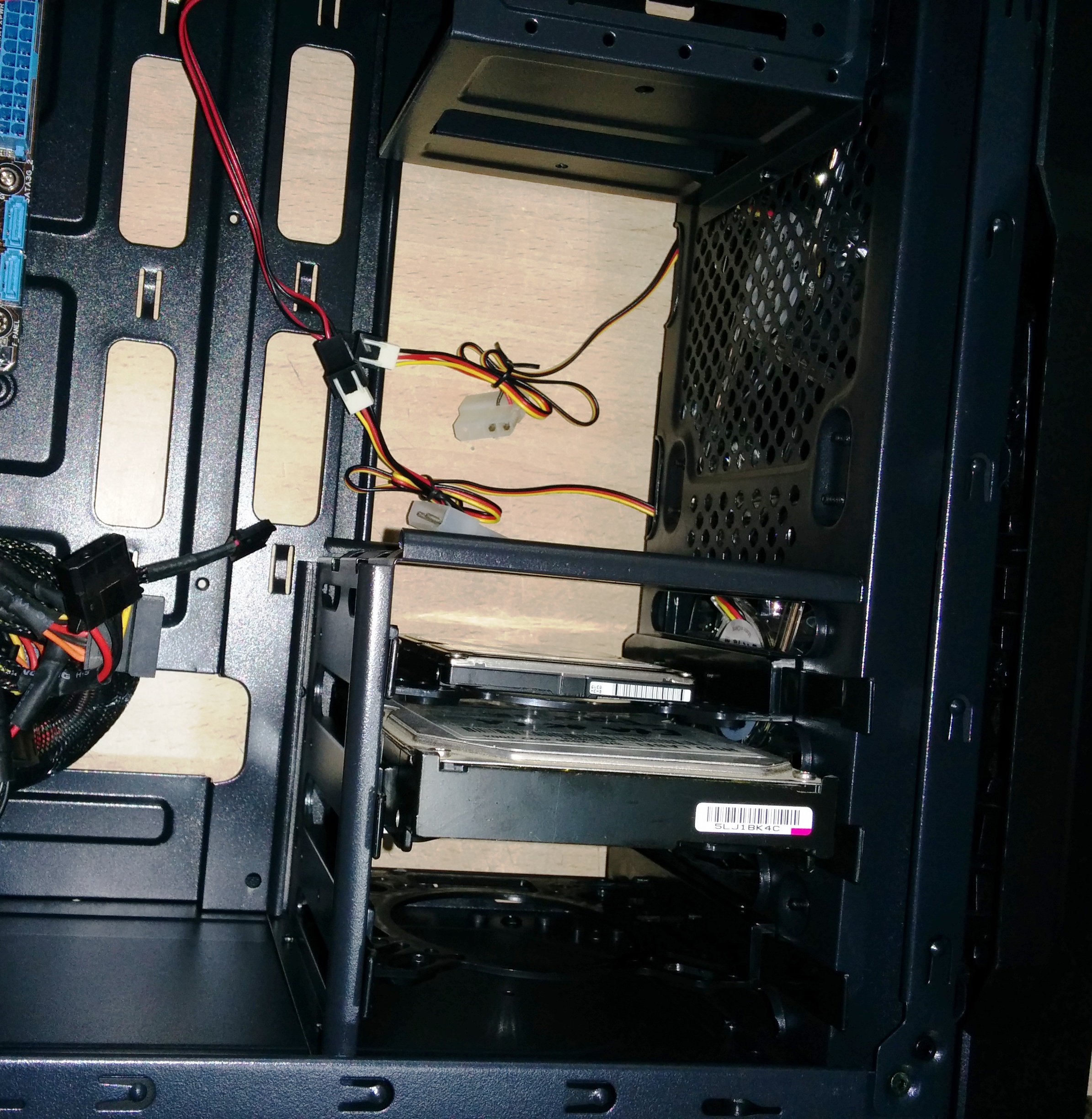

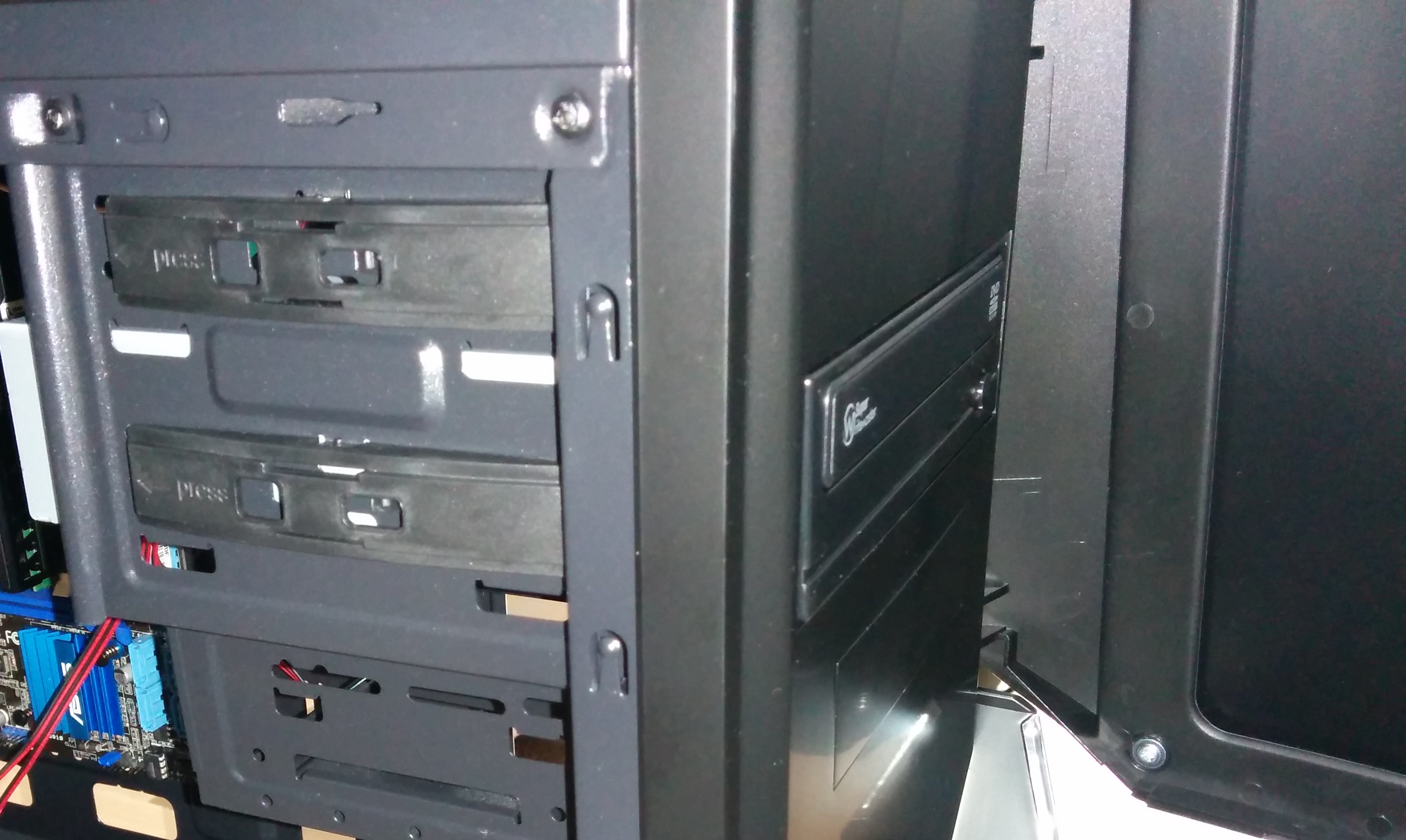

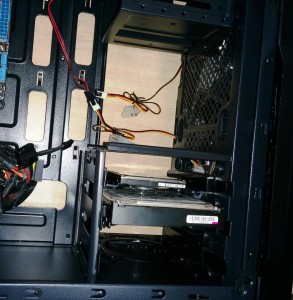

Por último, ponemos las unidades de almacenamiento y lectoras:

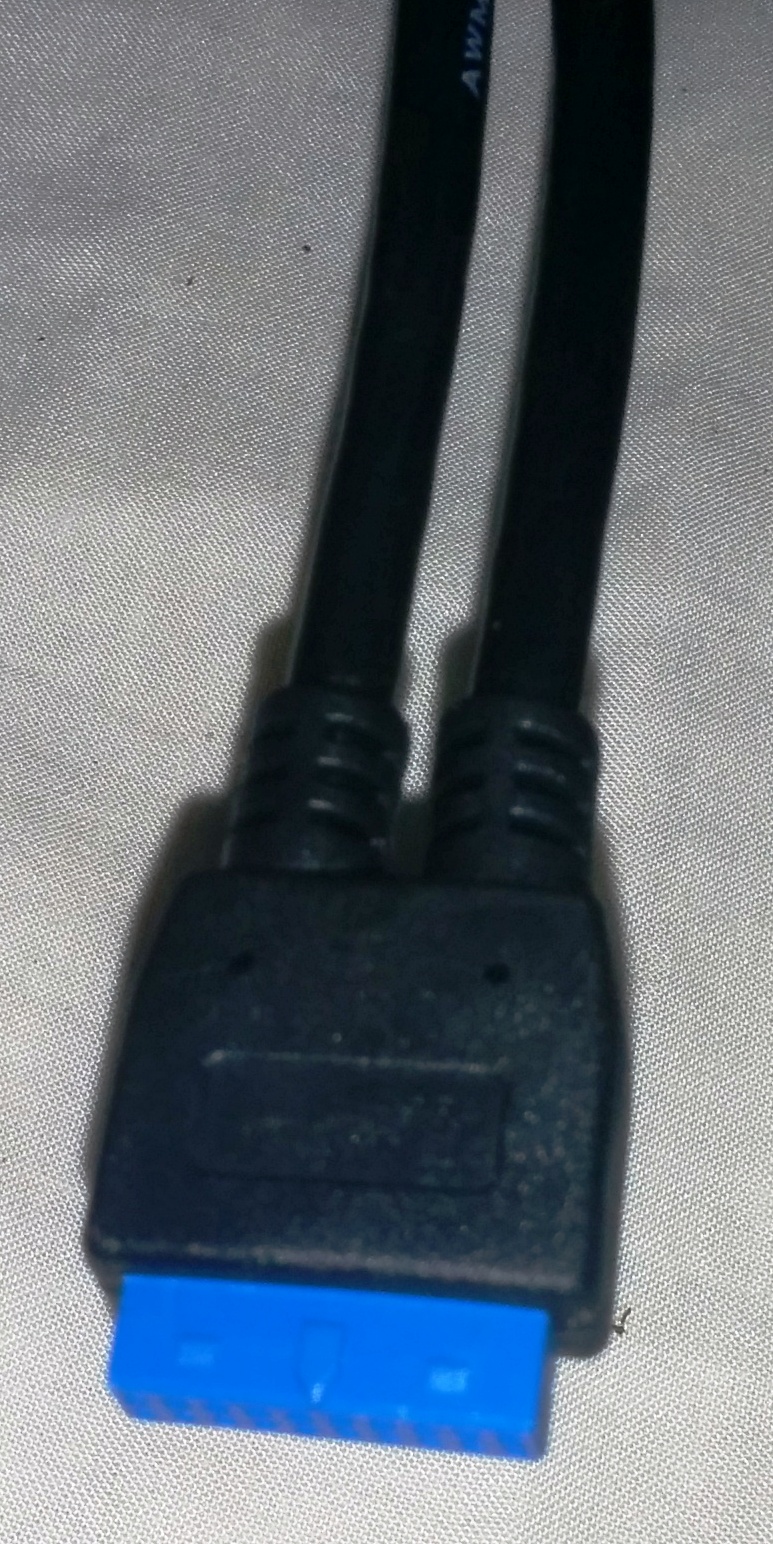

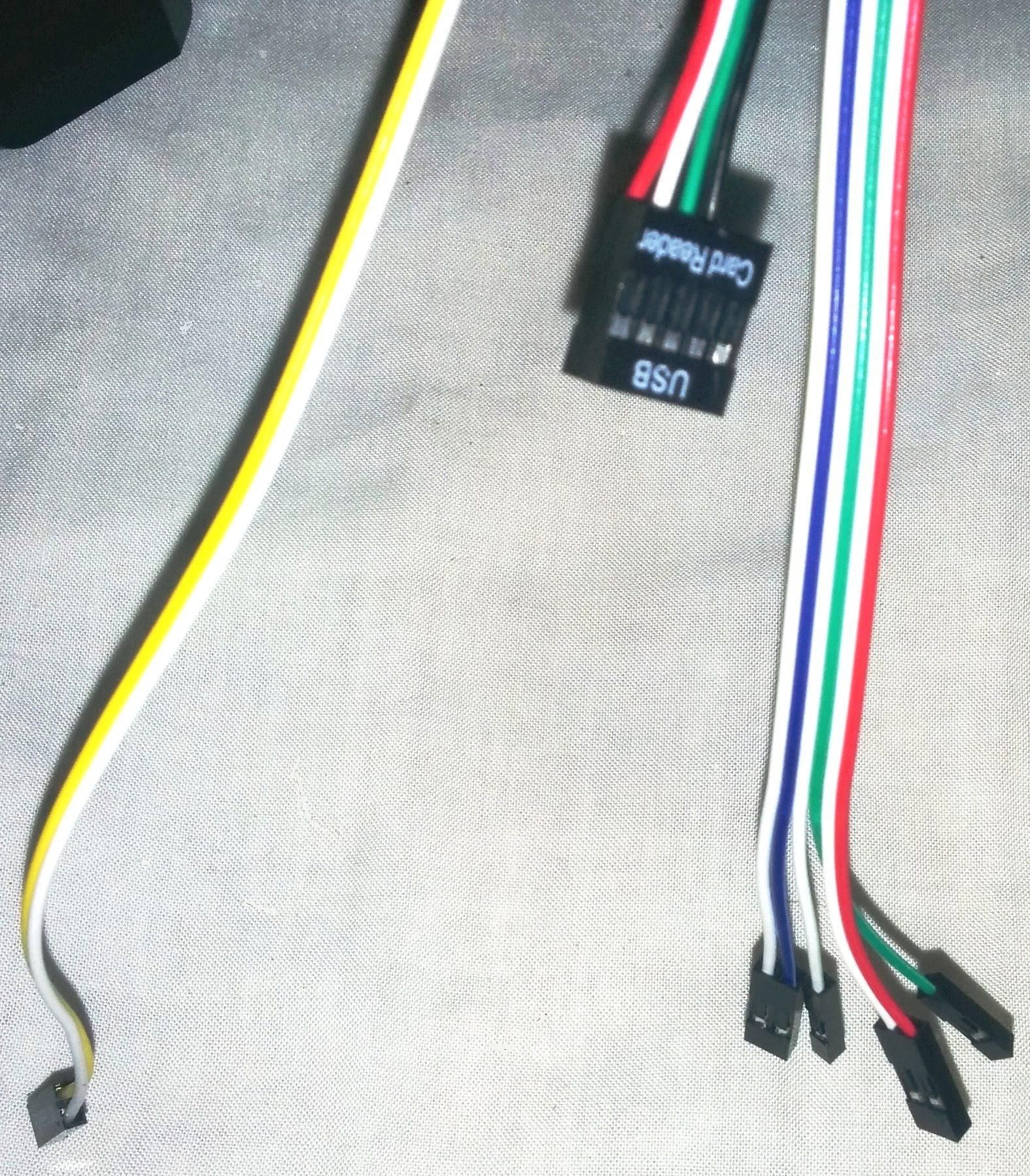

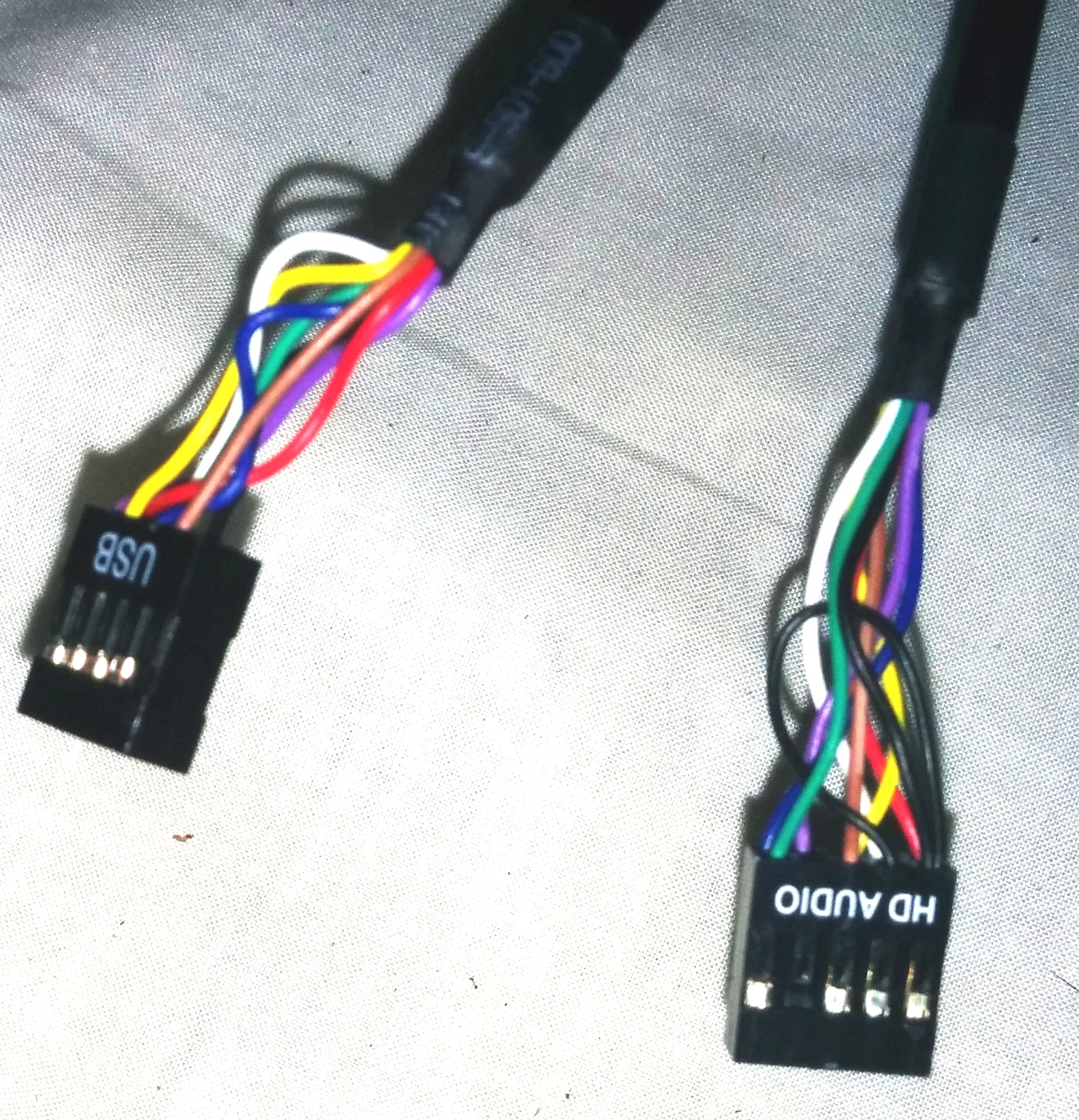

Estas son las conexiones del cableado que trae la carcasa para los puertos superiores USB 3.0/2.0, E/S de audio, conector USB 2.0 para el lector de tarjetas SD/microSD, y los cables del HDD Led, reset, Power LED, y Power:

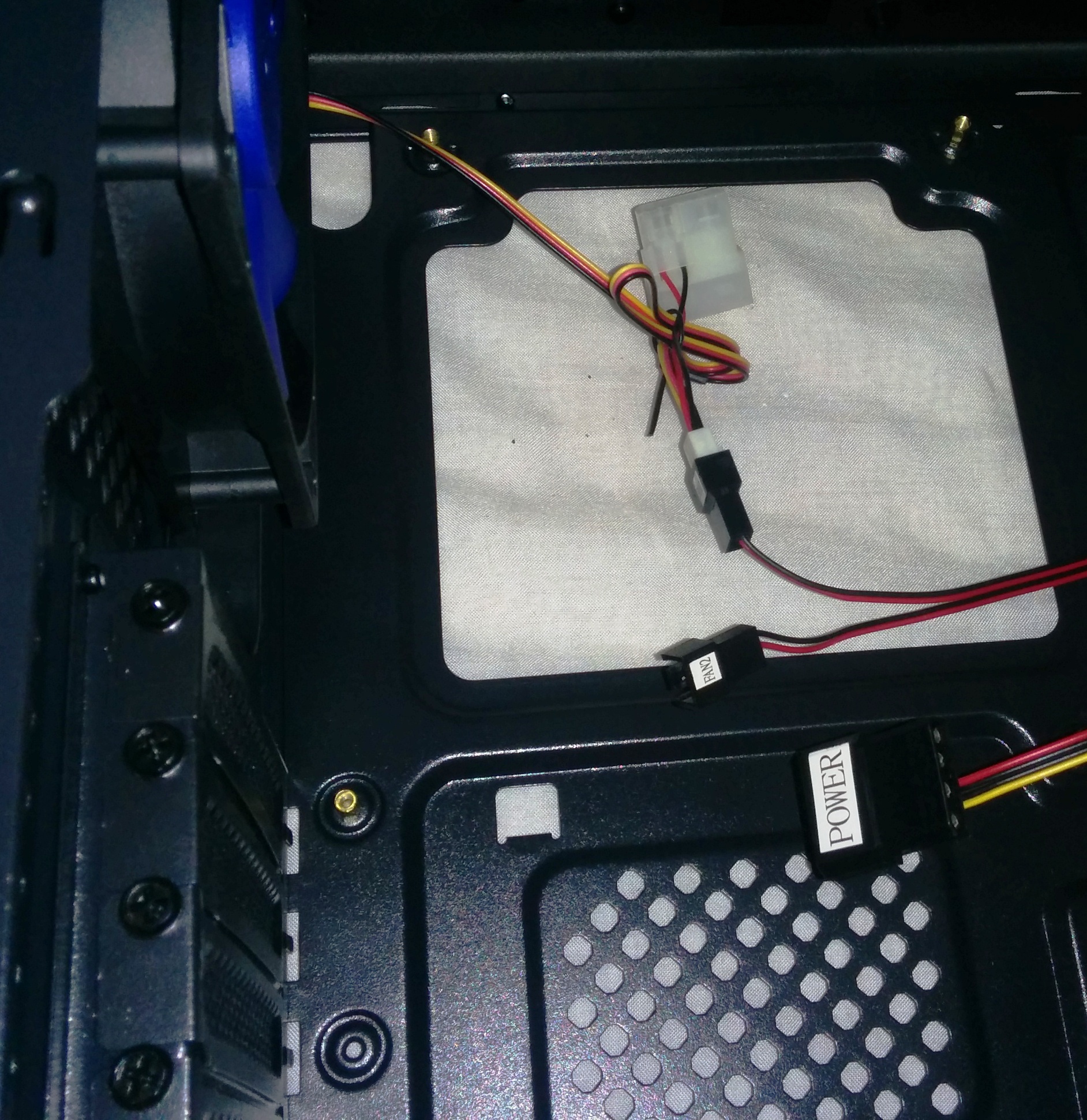

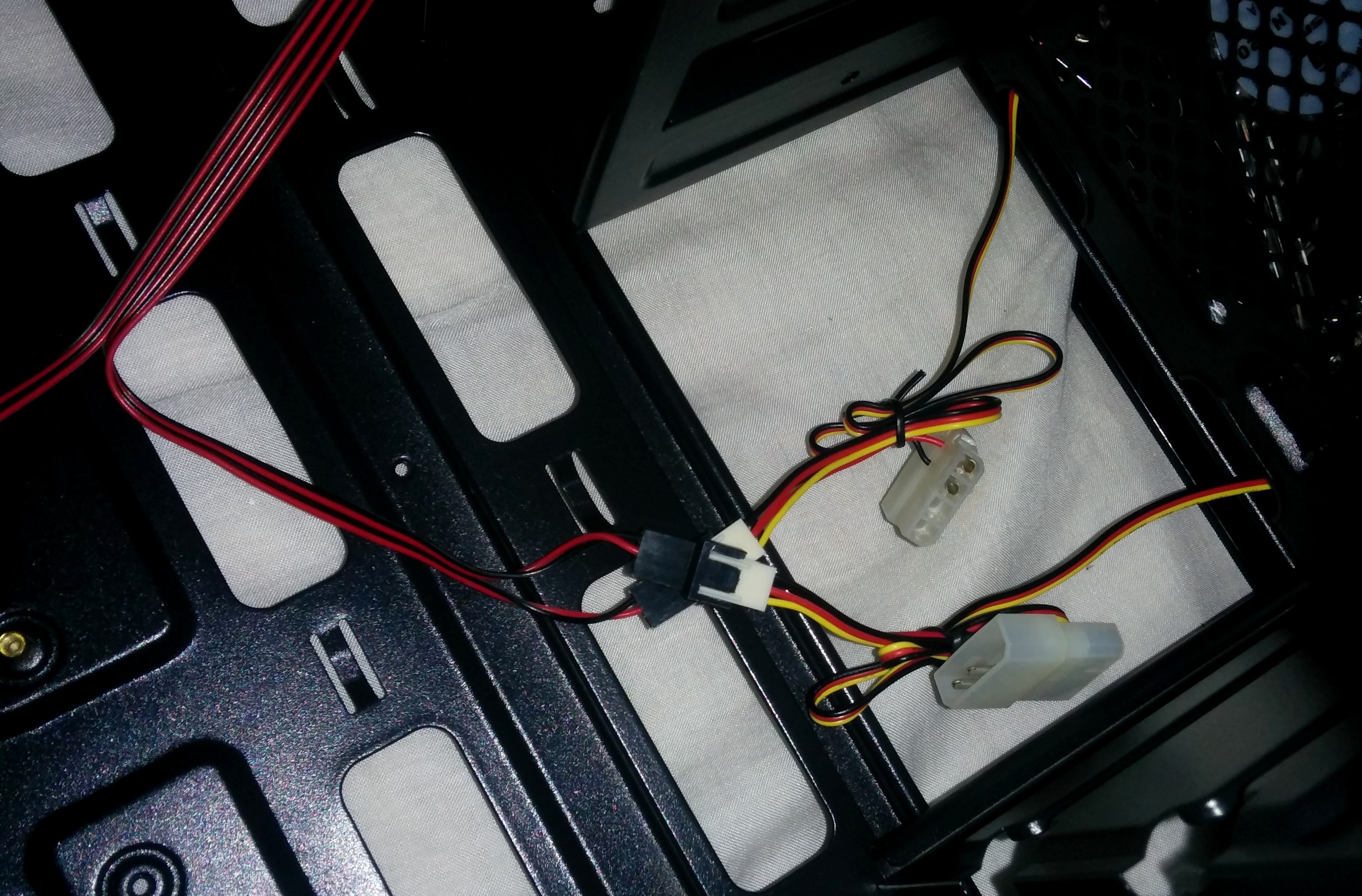

Los otros cables que existen son de los ventiladores preinstalados y de los controladores de velocidad que trae en el panel frontal-superior que ya nombramos anteriormente. Si se quieren utilizar los controles que ofrece la carcasa, únicamente habría que conectar a la fuente de alimentación el conector molex de 4 pines que pone «Power», pero sino se podrían conectar bien a los conectores de 3-4 pines que pueden ofrecer las placas base, o bien a los conectores molex de la PSU.
