3. Gigabyte Brix S GB-BSi3HAL-6100: PC ultra compacto
– Brix S GB-BSi3HAL-6100: Exterior –

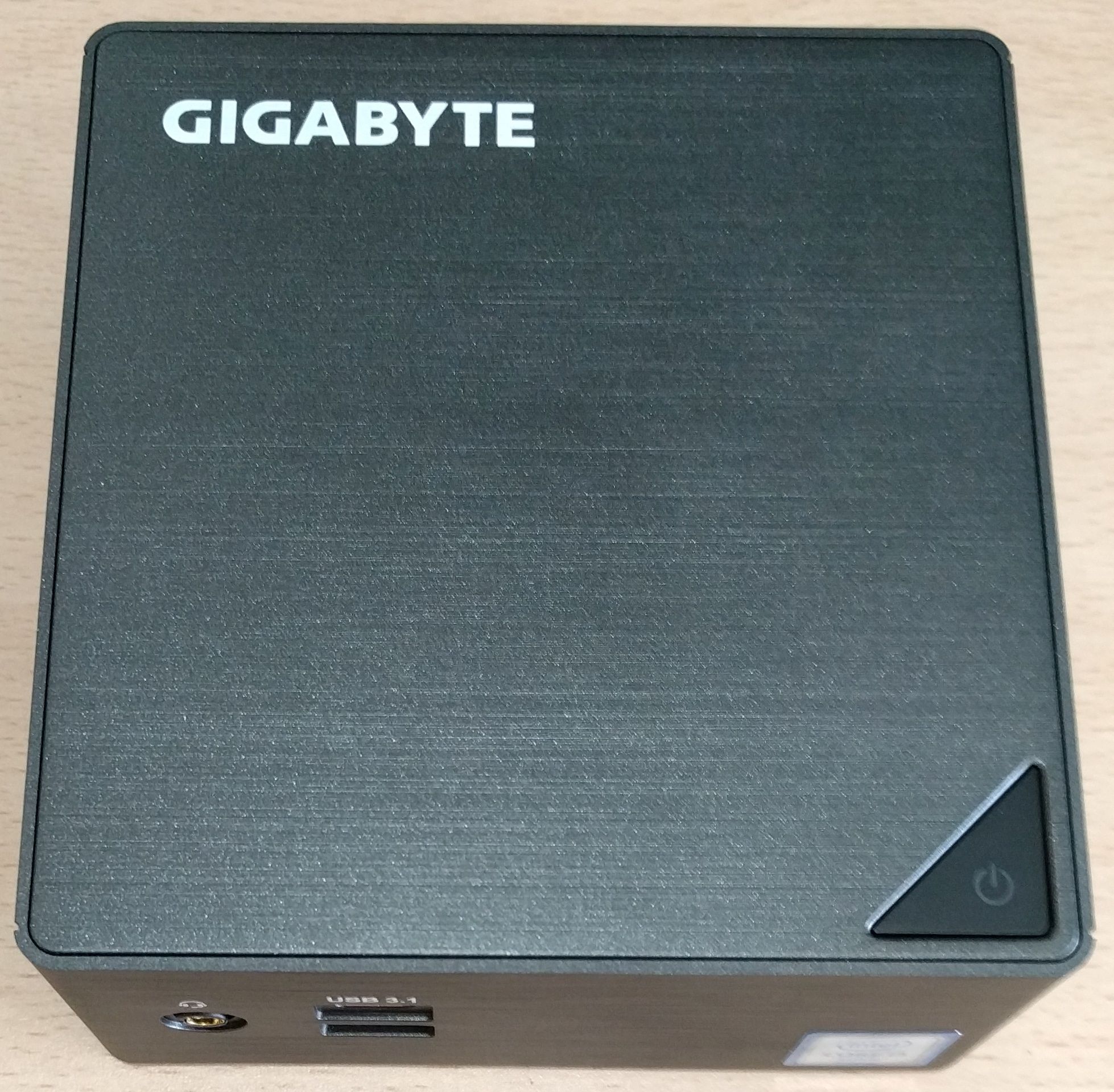

En general la calidad de construcción es buena, con chasis compacto que tan solo tiene unas dimensiones de 46.8 mm x 112.6 mm x 119.4 mm y está fabricado de aluminio con un exterior parecido al aluminio cepillado. En la parte superior vemos en una de sus esquinas el logo de GIGABYTE en color blanco y en el otro extremo el botón de encendido.

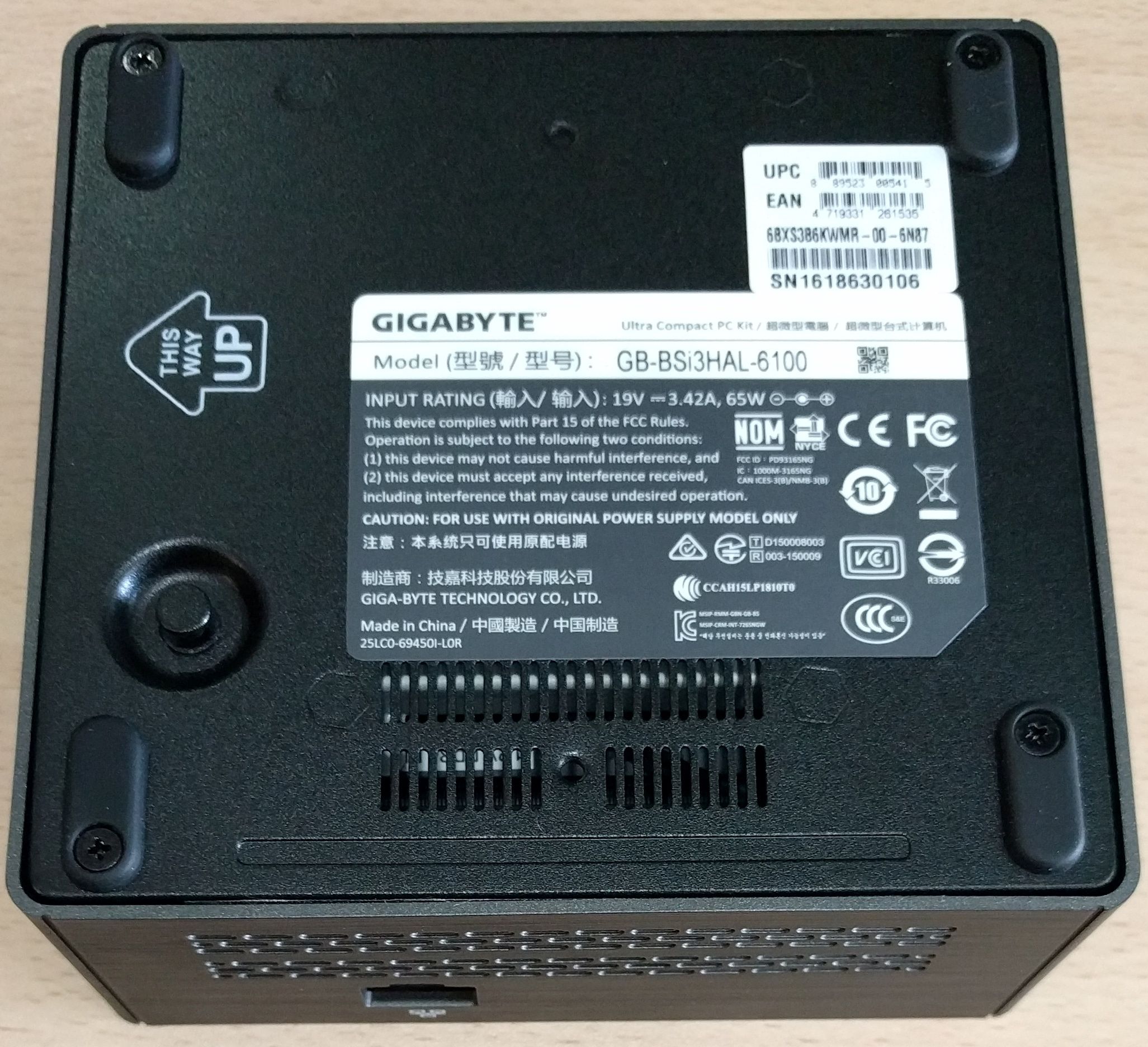

En la parte inferior del Brix S vemos los cuatro pies de goma anti-deslizante y anti-vibración, unas pequeñas rejillas de ventilación, y un par de pegatinas que indica el modelo, número de serie y certificaciones. Al mismo tiempo tiene un pequeño saliente para poder abrir la tapa y colocar el SSD y RAM una vez quitado los tornillos.

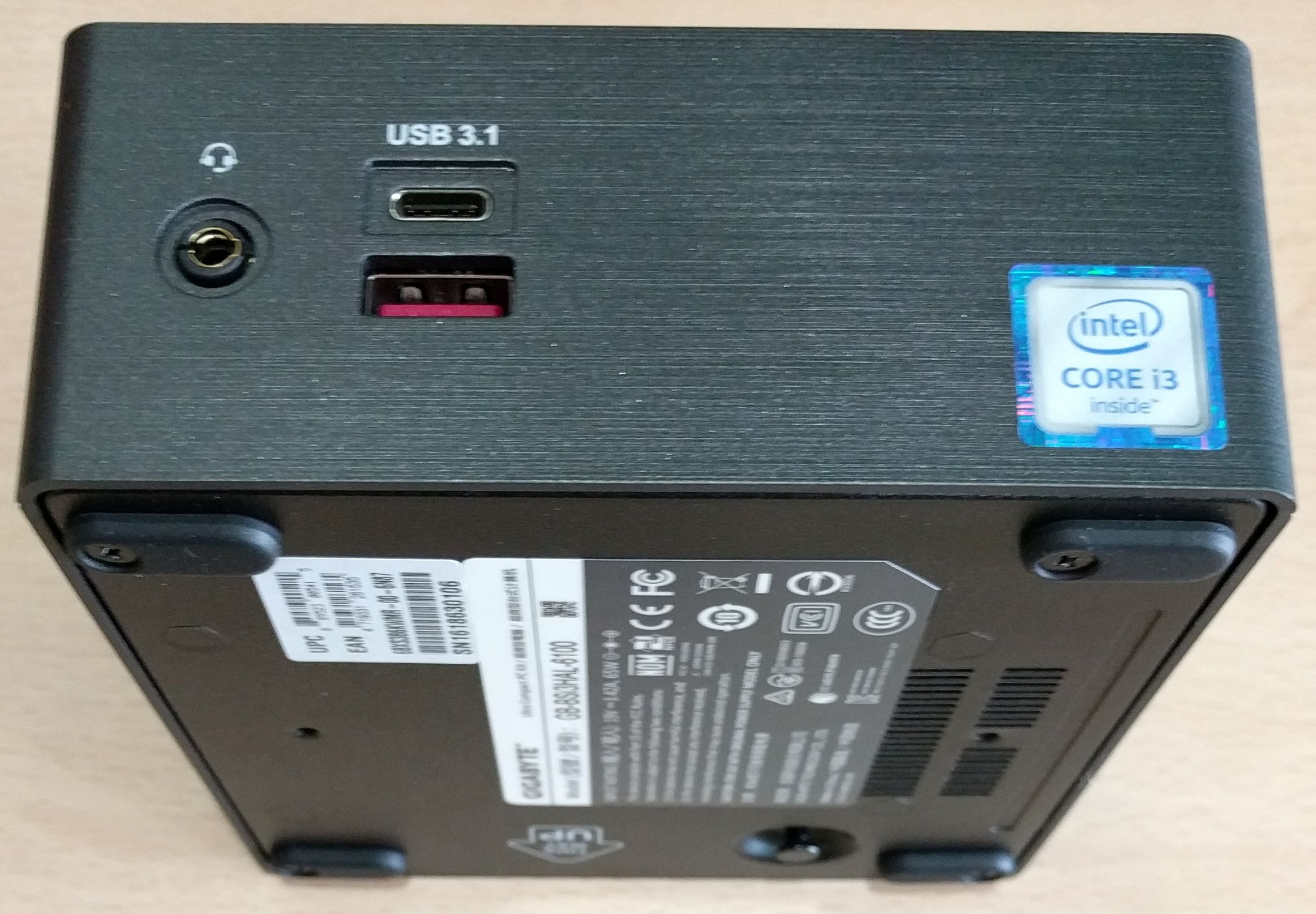

El lado frontal del Brix S cuenta con dos puertos USB 3.1, uno de ellos de Tipo C, un conector jack para auriculares/micrófono y una pequeña pegatina de Intel i3 inside.

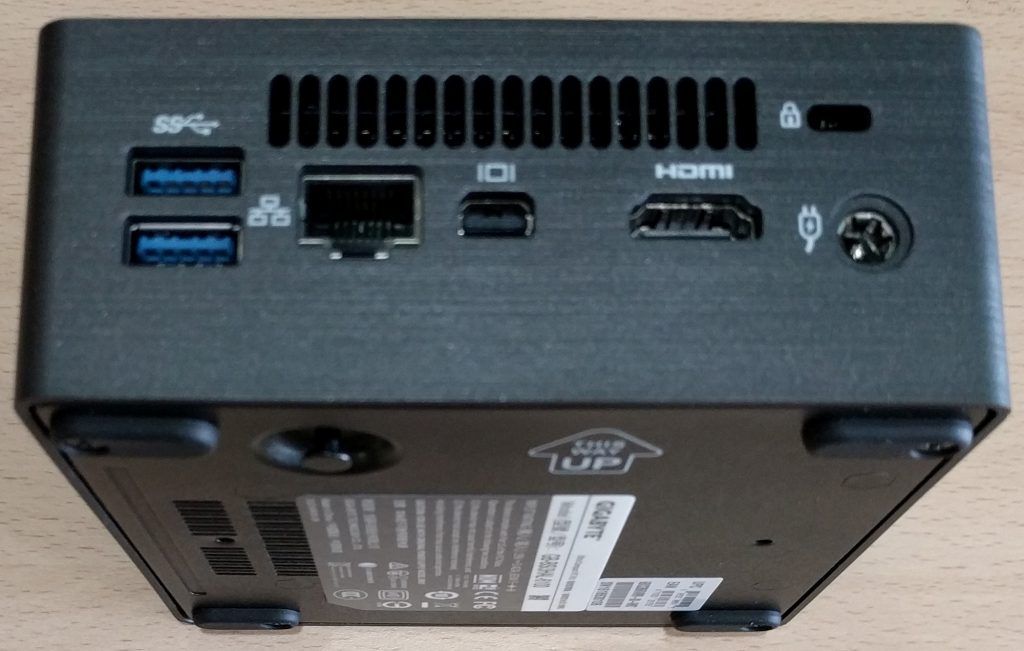

En el lado trasero nos encontramos con la ranura de bloqueo Kensington para evitar que sea robado, conexión de alimentación CC, salida HDMI y Mini DisplayPort, otros dos puertos USB 3.0 y un puerto LAN. Además, en el borde superior tiene unas pequeñas rejillas para mejorar la refrigeración interna.

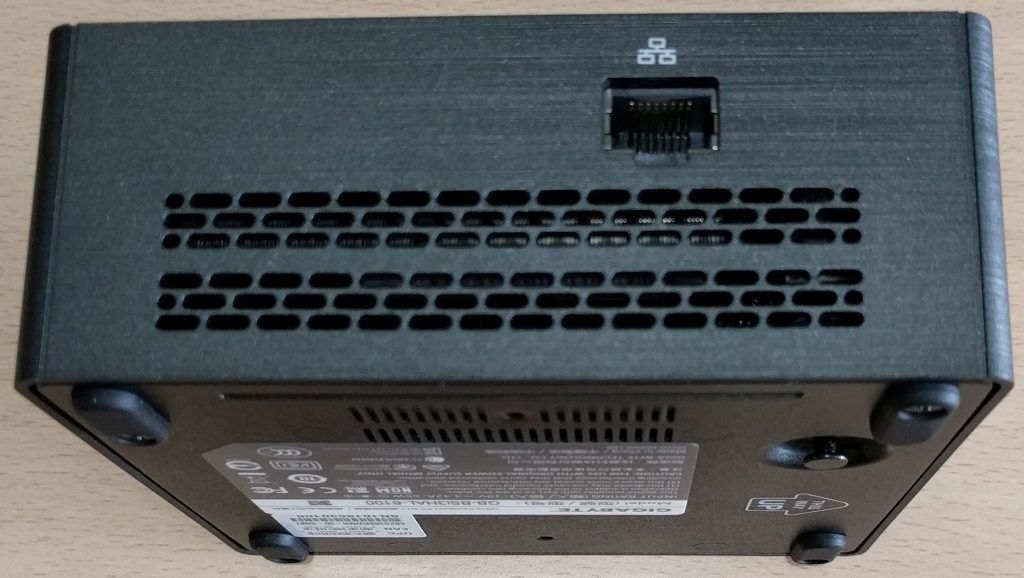

En otro de sus lados tenemos otro puerto ethernet y debajo otra rejilla de ventilación.

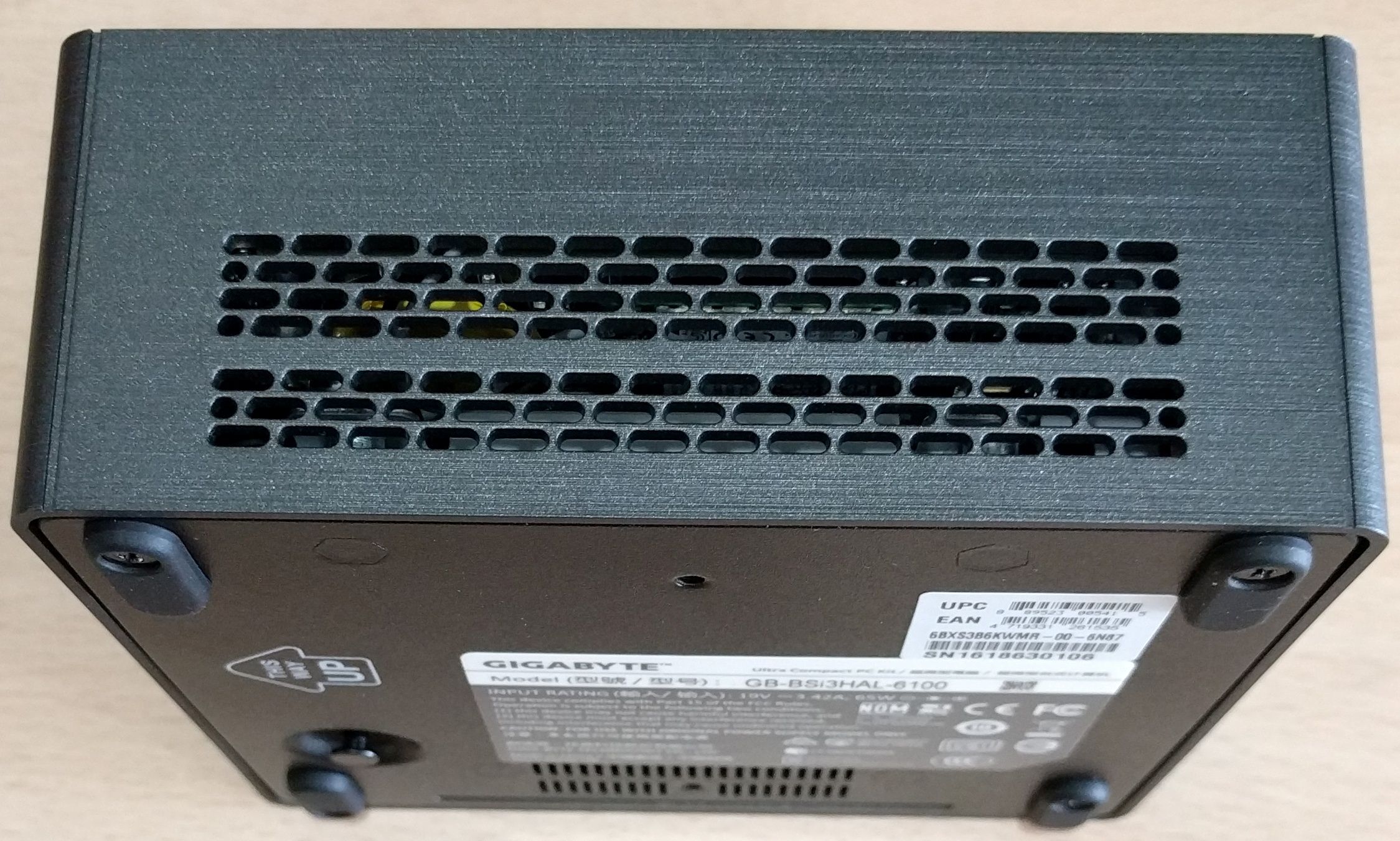

Y en el último lado no hay ningún puerto que nombrar, solo las rejillas de ventilación.
– Brix S GB-BSi3HAL-6100: Interior –

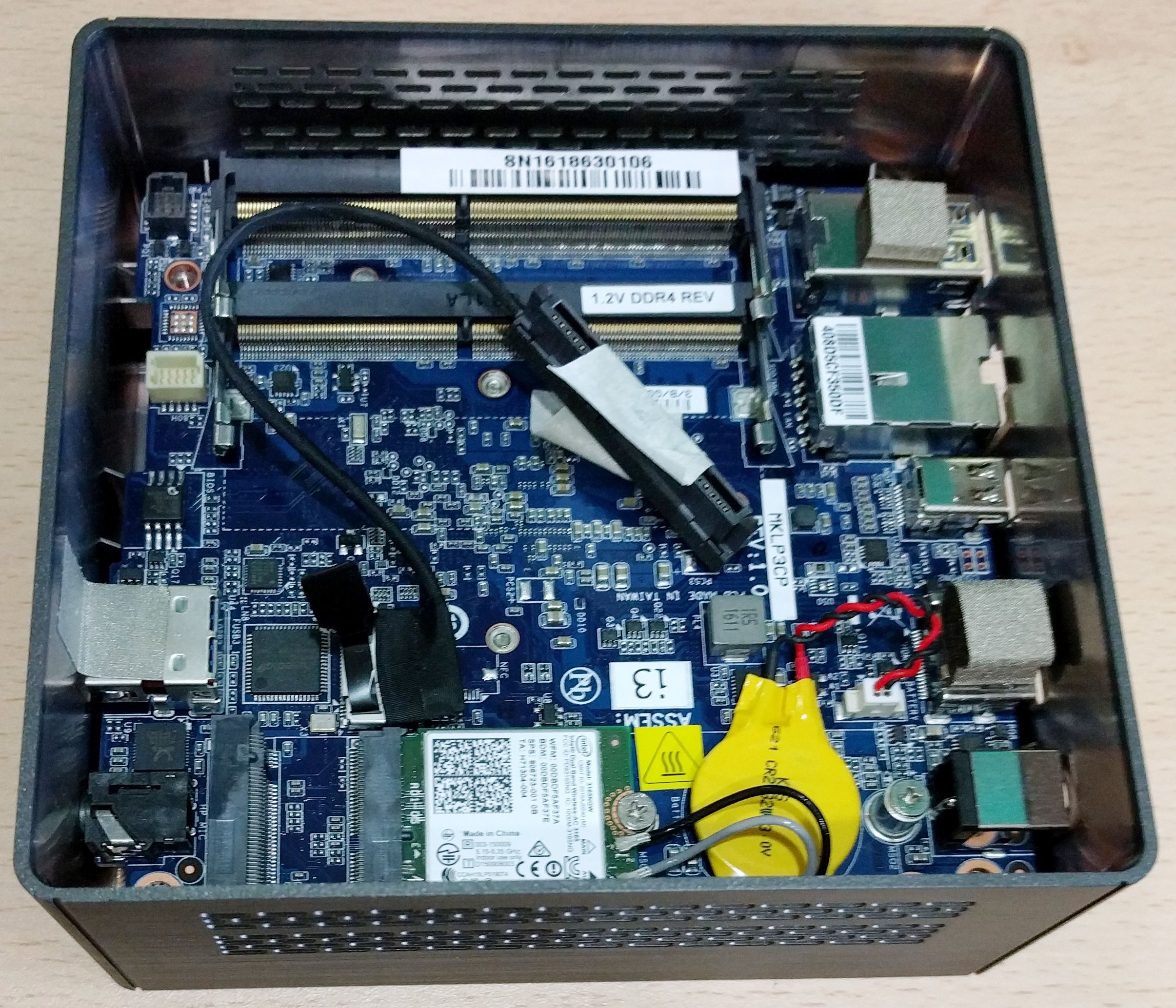

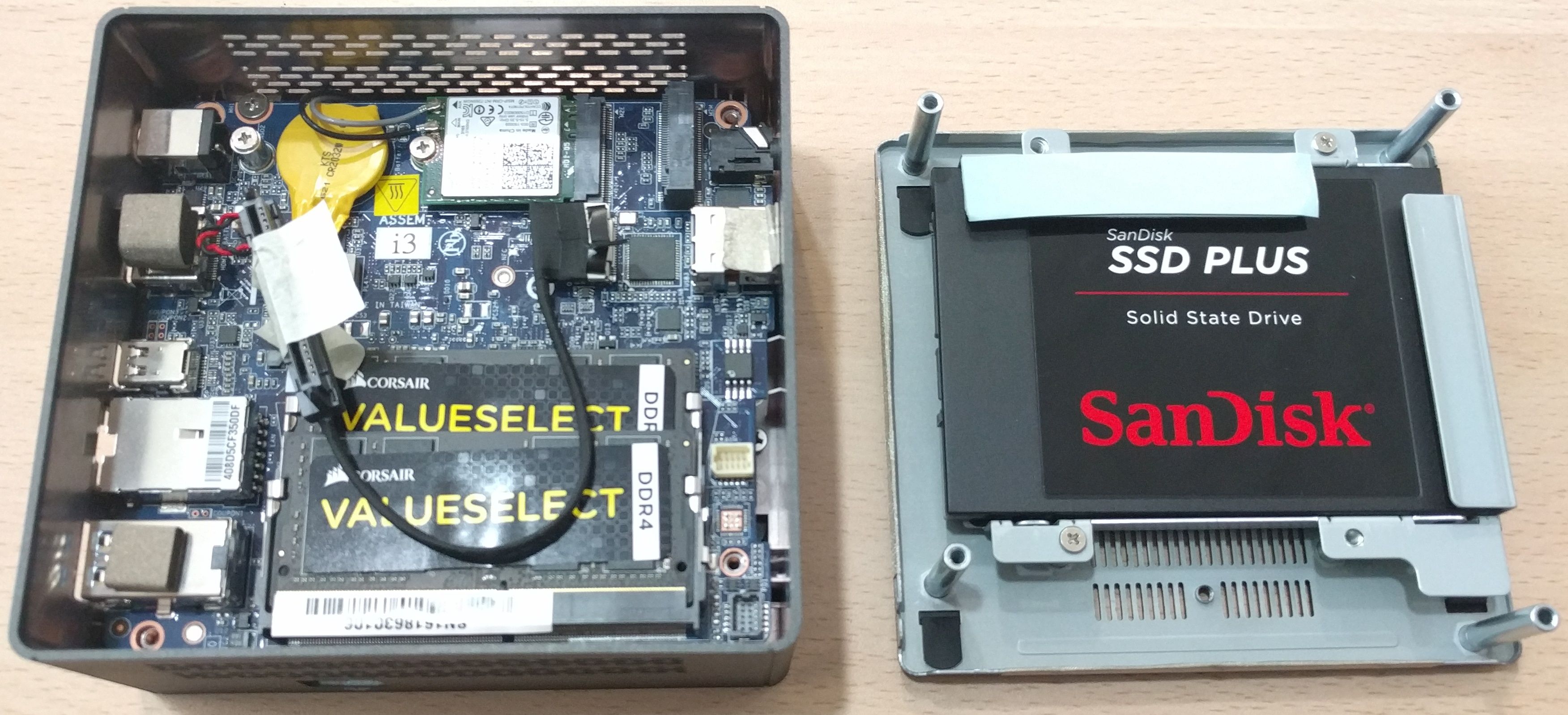

Quitando los cuatro tornillos de las patas, podremos acceder al interior del Brix para poder añadir la memoria RAM y unidad de almacenamiento que precisa. Justo debajo de la tapa que hemos desmontado tenemos la zona para colocar el HDD/SSD de 2.5″ y/o SSD M.2. El HDD/SSD de 2.5″ puede ser de hasta 9mm de grosor.
Después, ya solo quedaría colocar el/los módulo/s de memoria RAM SO-DIMM DDR4 de 2133MHz en el/los slot/s que hay situado/s en un borde de la PCB MKLP3CP. Al mismo tiempo, nos encontramos con el cable con los puertos SATA para el disco duro, el módulo Wireless+Bluetooth (Intel Dual Band Wireless-AC 3165NG) para la conexión inalámbrica en el puerto PCIe M.2, y justo a su lado derecho el puerto M.2 para la colocación de un SSD M.2.

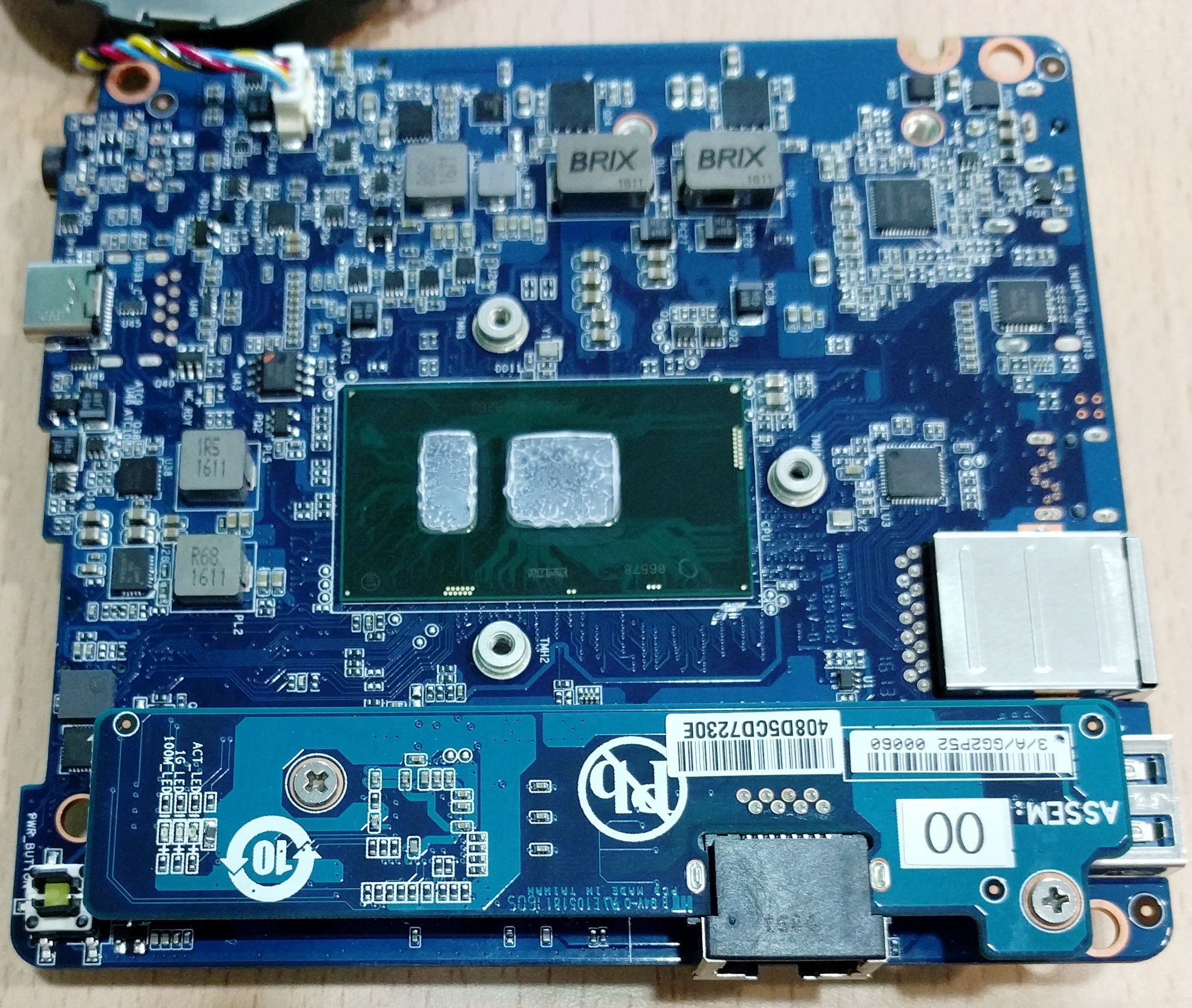

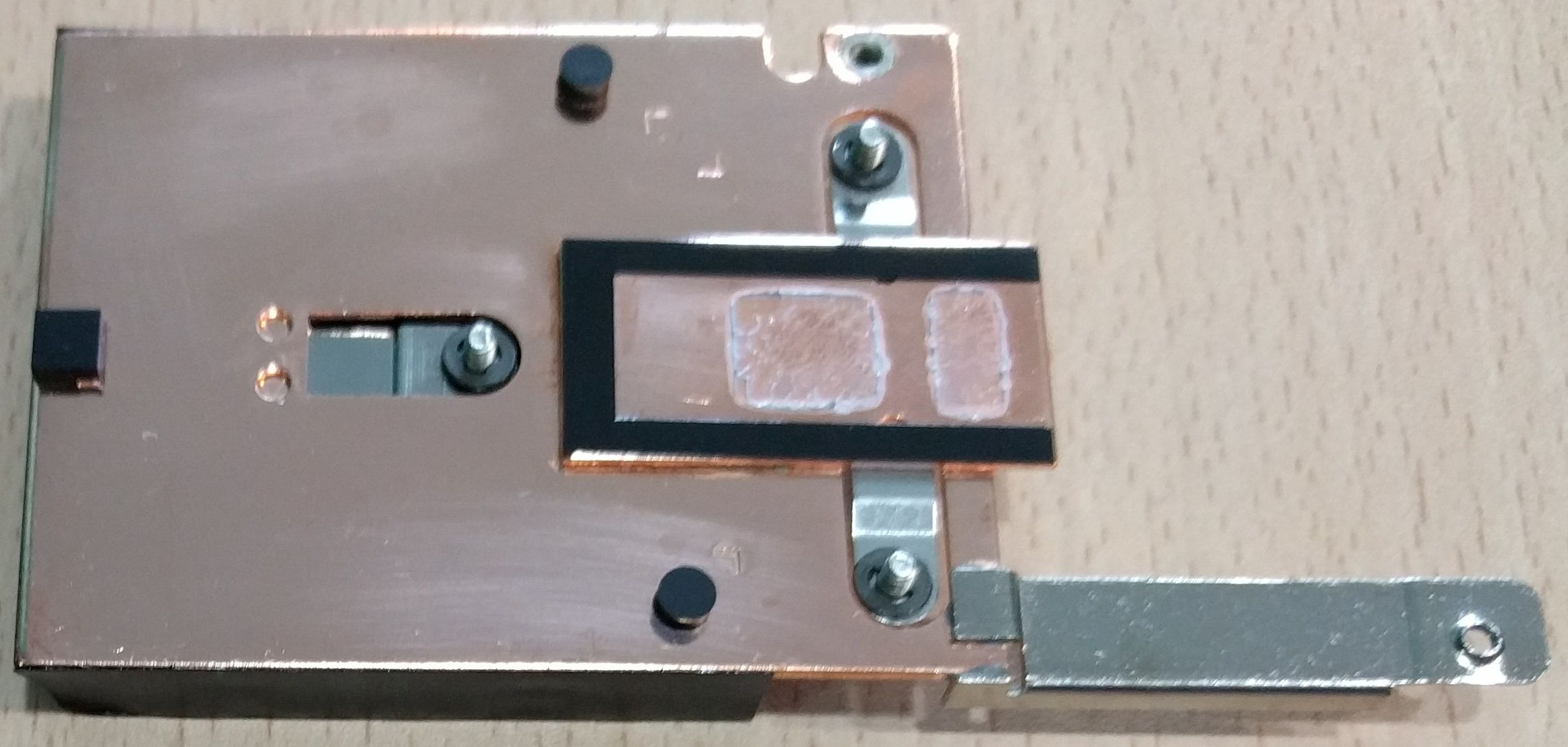

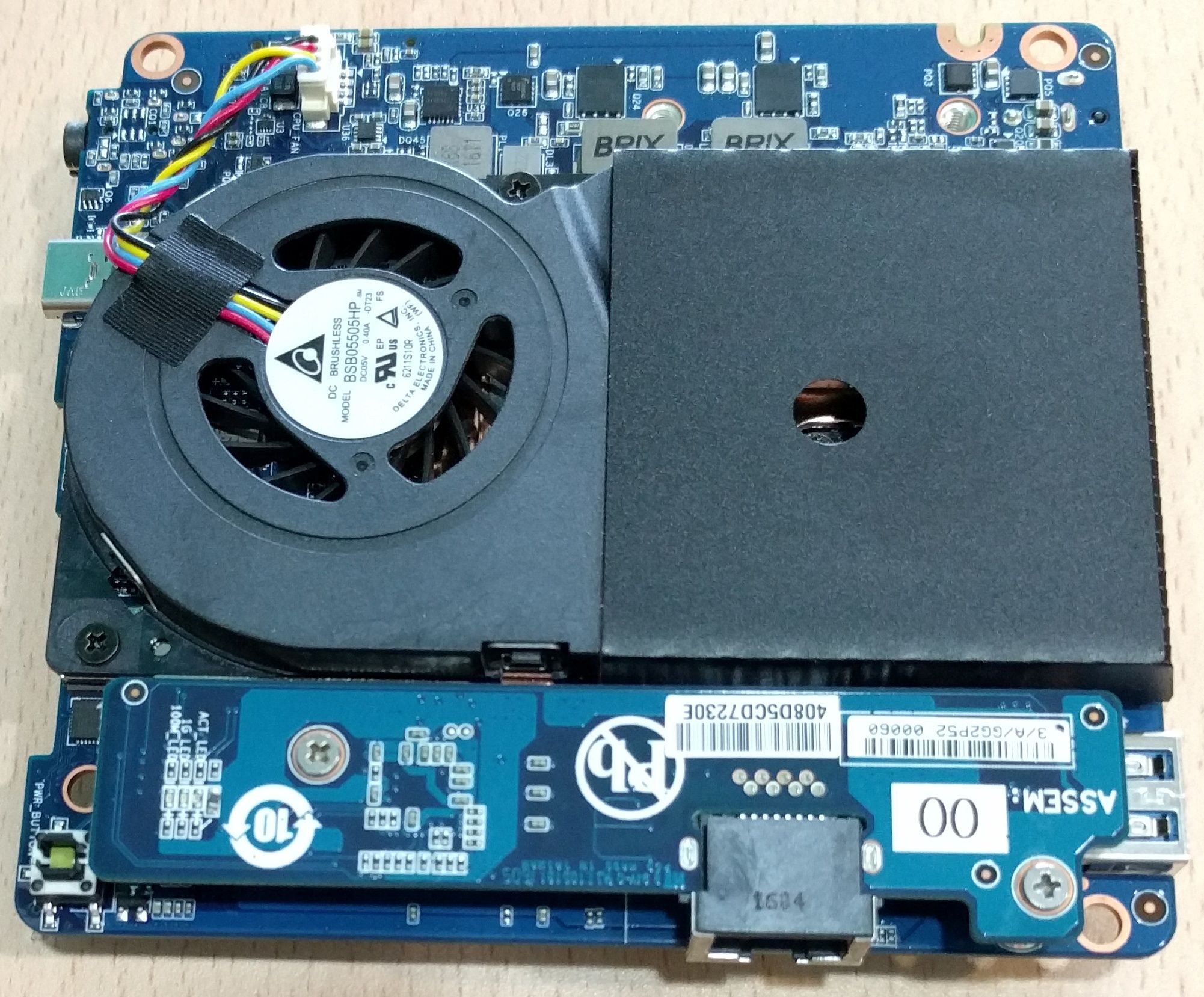

Y si quitamos los dos tornillos que mantienen sujeta la PCB, podremos extraerla y ver su lado opuesto, donde veremos un ventilador con su disipador para mantener frío el chip que hay en su interior, que en concreto es el Intel Core i3-6100U, el cual trabaja hasta los 2.3GHz en cada uno de sus dos núcleos y que está construido sobre un proceso de 14nm. Al mismo tiempo podéis ver el disipador con base de cobre para mantener el procesador lo más frío posible.
