5. GIGABYTE GA-MA790FXT-UD5P. Vistas. Socket y Chipset

GIGABYTE GA-MA790FXT-UD5P. Placa, Vista General

Lo primero que suele destacar a parte de sus colores es el sistema de refrigeración pasivo. Recorriendo la zona de los MOSFETs hasta cubrir el North Bridge 790FX y South Bridge SB750. A parte, tenemos un pequeño disipador cuadrado aislado para el chip dedicado a complementar la capacidad SATA del South Bridge.

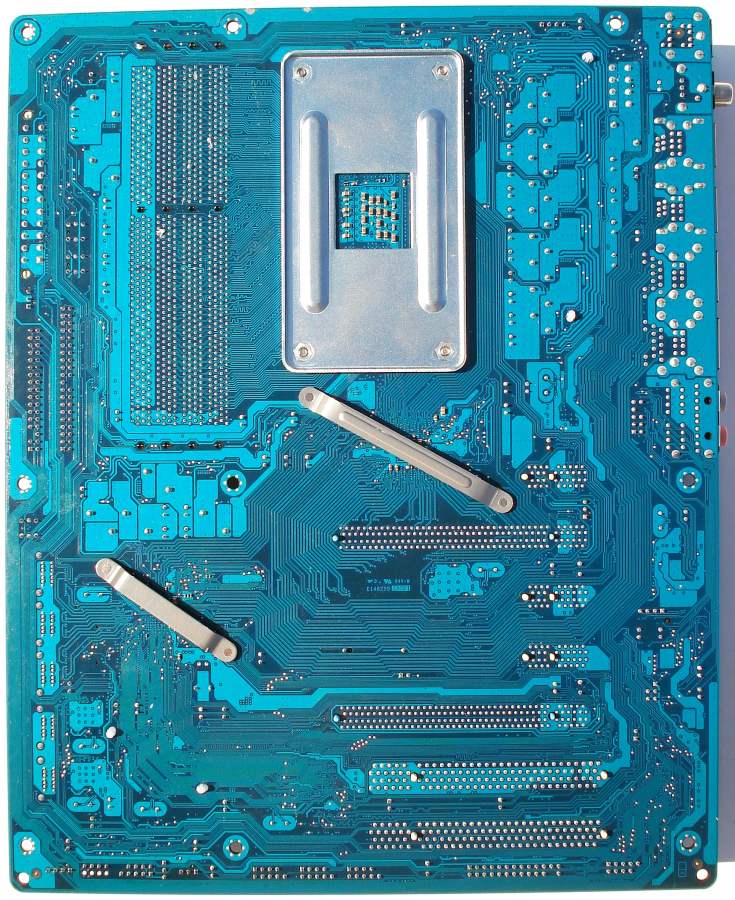

GIGABYTE GA-MA790FXT-UD5P. Placa, Vista Trasera

La parte trasera está excelentemente reforzada. Esperamos ver esta estampa muy a menudo. La parte trasera del North Bridge 790FX y del South Bridge SB750 están reforzadas con dos chapas alargadas metálicas y atornilladas, en lugar de utilizar los plásticos de enganche. Esto mejora notablemente su durabilidad. Y es que los usuarios tenemos la gran manía de coger la placa base en el disipador del North Bridge, cosa para nada aconsejable. La parte trasera del socket AM3 viene reforzada con una chapa metálica y atornillada. Excelente en este apartado.

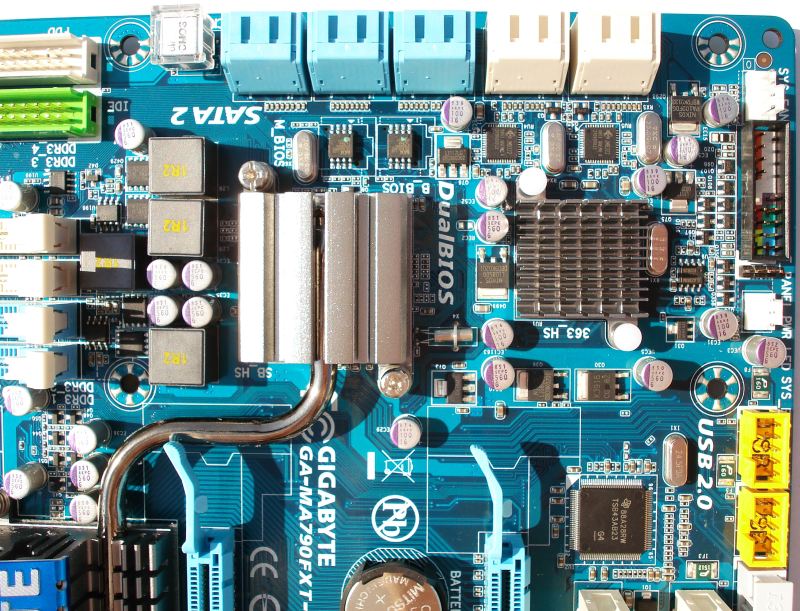

GIGABYTE GA-MA790FXT-UD5P. Zona South Bridge AMD SB750 y Chip IT8720

Esta es la zona del South Bridge SB750 y del chip complementario SATA. Veámoslos detalladamente.

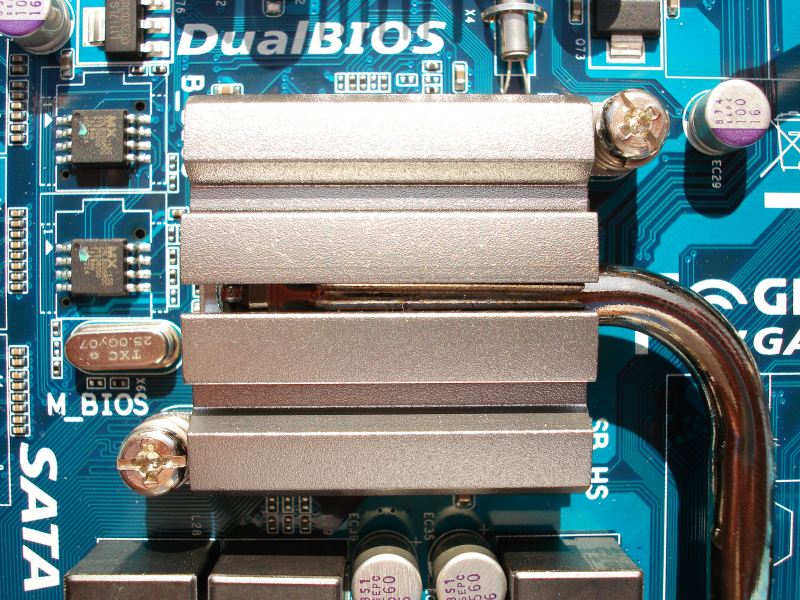

GIGABYTE GA-MA790FXT-UD5P. Detalle Refrigeración South Bridge AMD SB750

El extremo inferior de refrigeración pasiva es de cobre niquelado. Un pequeño disipador unido a un heatpipe de cobre, también niquelado. Aspecto impecable. Atornillados con tornillos metálicos, y con muelles en ambos tornillos para ejercer presión. Sistema más que impecable. Así debería ser siempre, protegiendo para siempre los enganches y el propio acabado del material de cobre, que sabemos que se deteriora superficialmente al paso del tiempo, y eso se nota.

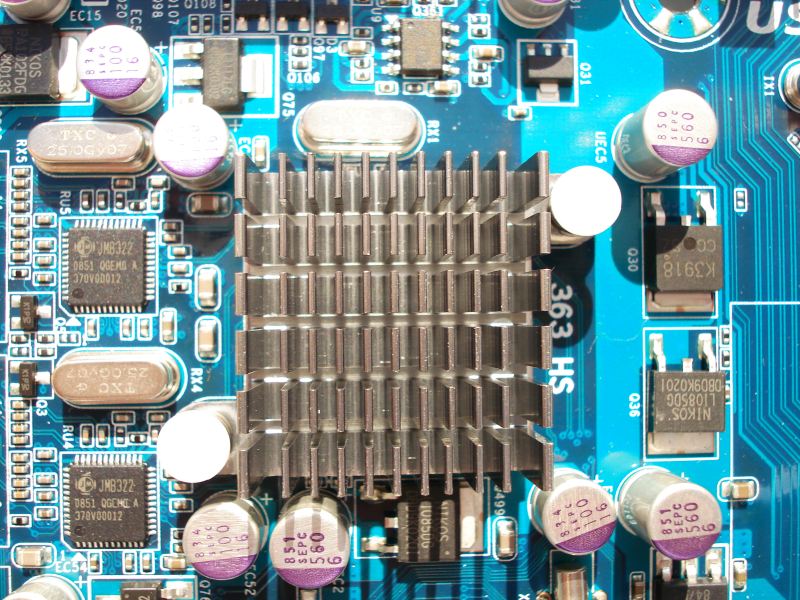

GIGABYTE GA-MA790FXT-UD5P. Detalle Refrigeración  Chip GIGABYTE SATA2

El disipador del chip complementario SATA está aislado y esta vez con enganches de plástico. Es muy probable que nos dure muchos años ya que el disipador pesa poco y no se suele tocar esta pieza. Así que nada que objetar.

GIGABYTE GA-MA790FXT-UD5P. Tecnología 2 OZ de cobre de GIGABYTE

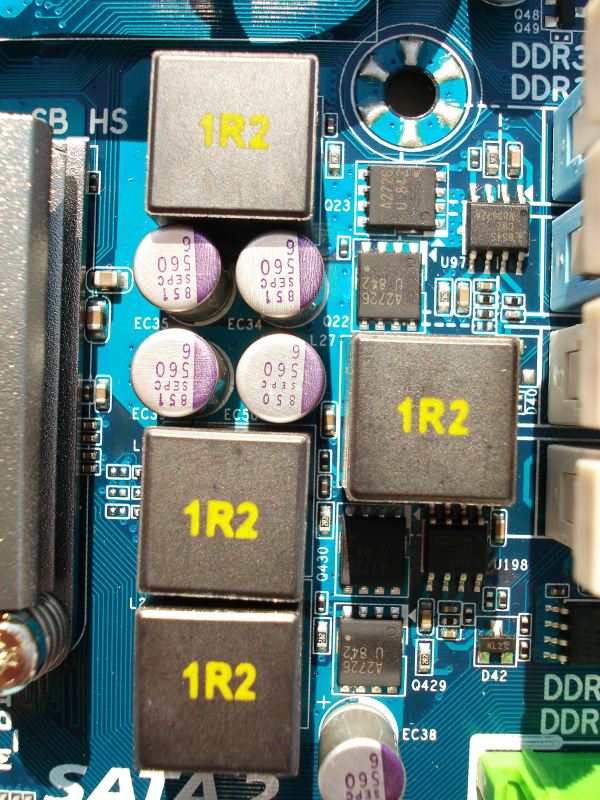

Esta fotografía demuestra que GIGABYTE  cumple con su tecnología Ultra Durable 3.  Aquí tenemos 3 de los 4 apartados que forman esta tecnología, a citar:

• Lower RDS(on) MOSFET (son los pequeños mosfets planos)
• Ferrite Core Choke (son los cubos negros 1R2, entre otros)
• Japonese Solid Capacitor 50.000 hrs. (son los condensadores sólidos cilíndricos)

Estas piezas están repartidas por toda la placa base, y junto con la tecnología 2OZ PCB de cobre GIGABYTE consigue disminuir la resistencia al paso de la electricidad en toda la electrónica de la placa base hasta un 50% respecto de los diseños convencionales. Esto, como ya sabemos genera menos perdidas eléctricas, menos calor, por tanto mayor eficiencia energética y en general menor consumo.

GIGABYTE GA-MA790FXT-UD5P. Fases de Potencia 8+2 CPU VRM

Esta es la zona que acompaña el socket AM3 que garantiza la compatibilidad de procesadores phenom II que consuman hasta 140W. Garantizando así un gran índice de overclock en la Placa Base, CPU-Chipset y RAM. En línea recta, tenemos los condensadores sólidos, 2+8 fases CPU VRM y tapado por el disipador una hilera de MOSFETs. El orden está muy bien logrado, liberando al máximo la zona del socket para instalar cualquier disipador de dimensiones considerables.

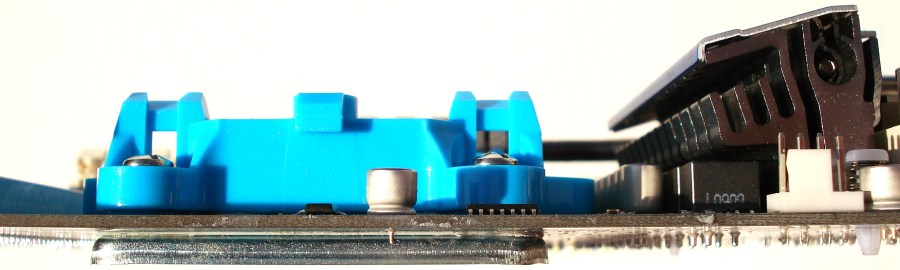

GIGABYTE GA-MA790FXT-UD5P. Placa de Perfil

El perfil de la placa base es bastante esbelto. Lo que más abulta, como no, es la refrigeración pasiva, suficientemente apartada para no tener problemas de montaje. Al mismo tiempo los condensadores de la zona son de perfil bajo, para evitar chocar contra un sistema de refrigeración que requiera desmontar el plástico azul del socket AM3. Todo parece estar bien pensado.

Veamos el equipamiento electrónico «inteligente» de la GA-MA790FXT-UD5P…
