7. GIGABYTE GA-MA790FXT-UD5P. Sistema de Refrigeración. Conectividad I

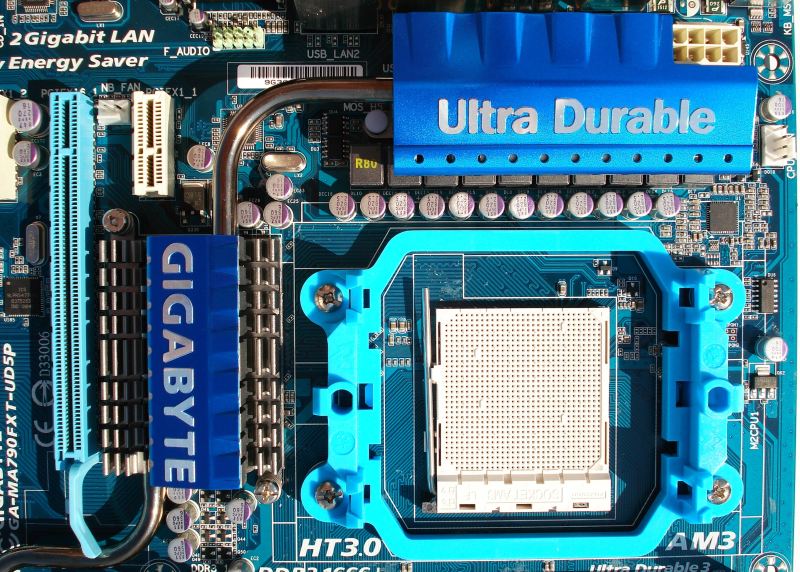

GIGABYTE GA-MA790FXT-UD5P. Zona del Socket
Esta es la zona del Socket AM3. GIGABYTE así como la gran mayoría de marcas fabricantes de placas base utiliza el estandard socket AM3 de plástico para fijar el disipador de CPU al Socket. Recordamos que está atornillado a una chapa metálica resistente en el anverso de la placa base, para garantizar su robustez. Podemos instalar disipadores de hasta 1’5KG sin problemas.

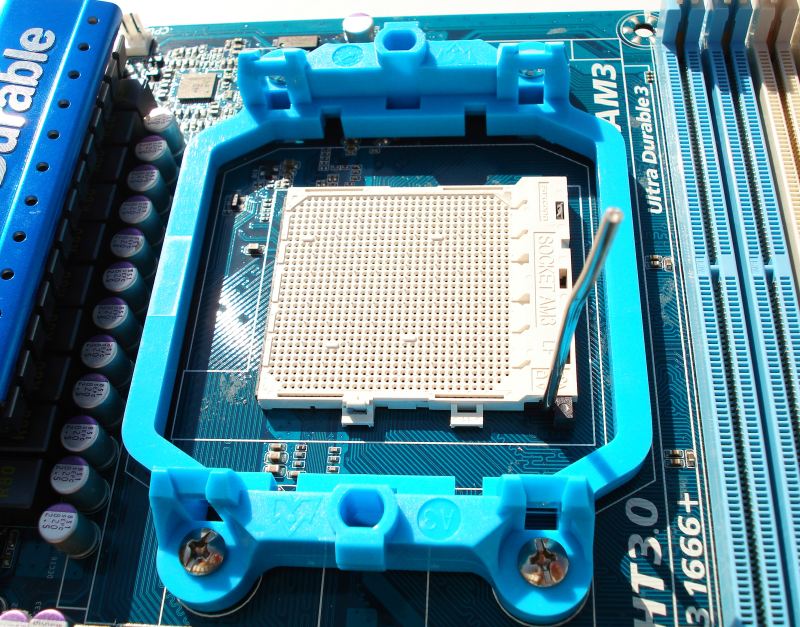

GIGABYTE GA-MA790FXT-UD5P. Socket AM3
El fabricante ha tenido el detalle de proporcionarnos una palanca metálica en el socket. Parecen tonterías pero no lo son. Se nota que vigilan el apartado de durabilidad del producto, y eso nos gusta. Recordamos que podemos conectar procesadores phenom II ya hasta de 6 núcleos según BIOS y con hasta 140W de TDP.
GIGABYTE GA-MA790FXT-UD5P. Sistema Refrigeración de los MOSFETs y North Bridge AMD 790FX
el Sistema de refrigeración cercana al socket es un solo disipador unido a un heatpipe que va al chip North Bridge, y en contacto con toda la hilera de los MOSFETs.

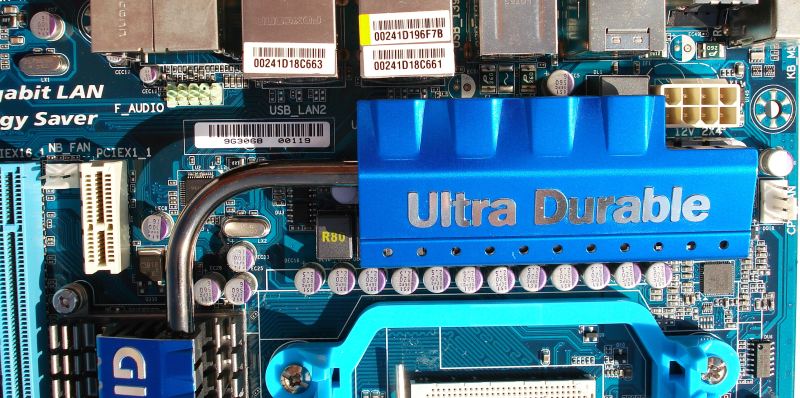

GIGABYTE GA-MA790FXT-UD5P. Detalle Refrigeración de los MOSFET
Para darle un toque más moderno, potente y llamativo, GIGABYTE opta por forrar superficialmente con una chapa de aluminio el disipador con color azul, distintivo de la marca, con las palabras Ultra Durable.

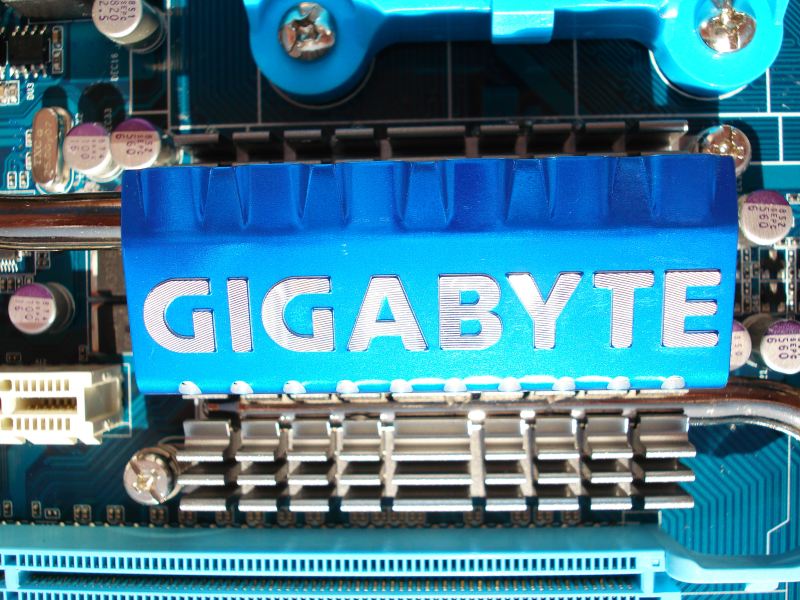

GIGABYTE GA-MA790FXT-UD5P. Detalle Refrigeración North Bridge AMD 790FX
Algo parecido ocurre en el chip de AMD 790FX del North Bridge. Disipador, heatpiepe, y chapa superficial, esta vez con el nombre GIGABYTE.
El sistema de refrigeración principal de la placa base es suficiente incluso para hacer OC a la placa base. No obstante siempre aconsejamos tener algo ventilada nuestra torre.

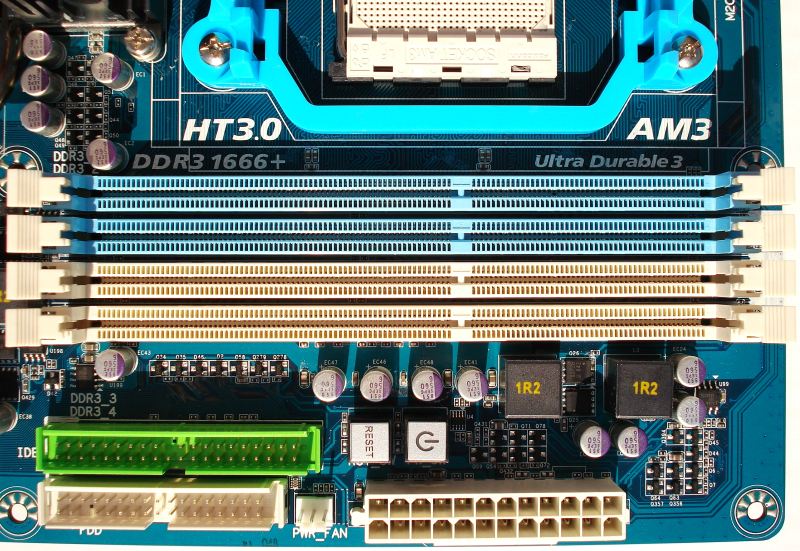

GIGABYTE GA-MA790FXT-UD5P. Zona Memoria RAM DDR3
Esta es la zona de las ranuras RAM de formato DDR3. Podemos conectar hasta un total de 4 x 4GB de memoria DDR3 de hasta 1666+ (oceando), en modo Dual Channel. Los voltajes normales rondan los 1.5V.

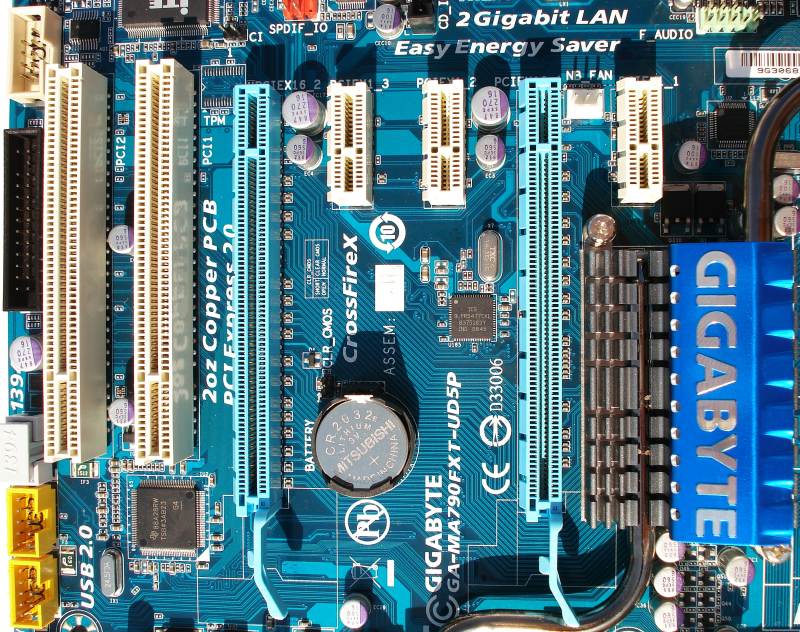

GIGABYTE GA-MA790FXT-UD5P. Zona Ranuras PCIe y PCI
Esta es la zona de conectividad para los componentes PCI y PCIe. Veámoslos detalladamente en la siguiente página…
