6. GIGABYTE GA-MA790FXT-UD5P. Chips Integrados y BIOS

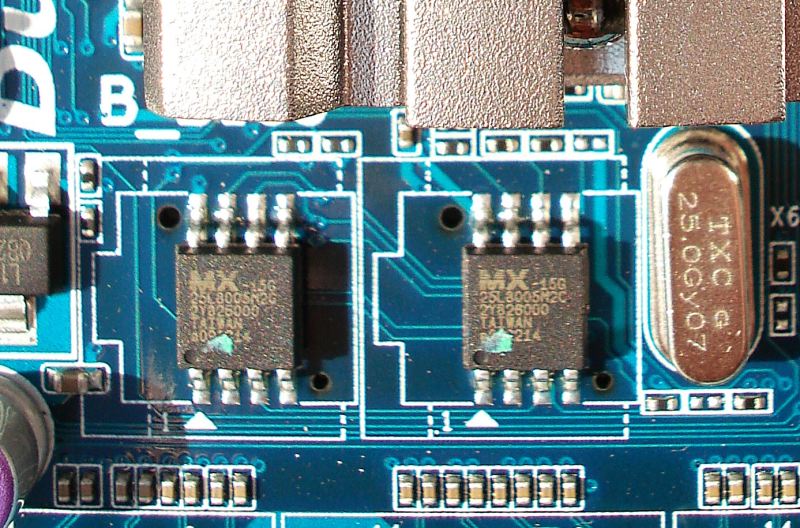

GIGABYTE GA-MA790FXT-UD5P. Dual 8Mbit Flash AWARD BIOS

Esta placa viene equipada por doble chip BIOS de tipo AWARD. De fábrica la versión de software que trae es la F4. Nosotros hemos actualizado en una de nuestras pruebas a la versión F7, la última no Beta que GIGABYTE nos proporciona en su soporte. A continuación mostramos un desglose de sus versiones de BIOS actuales. Como punto de atención toca señalar que GIGABYTE está ultimando su última versión para garantizar total compatibilidad con procesadores Phenom II de 6 núcleos. Algo a tener muy presente últimamente…

Versión F8H BETA

• 26/04/2010 Beta BIOS
• Add CPU Core Control option
• Update CPU AGESA 3.7.0.0 for AMD 6core CPU

Versión F7 la empleada en nuestras pruebas

• 16/09/2009
• Update CPU ID (Support AGESA 3.5.3.1 code / AM3 C3 CPU)

Versión F6H BETA

• 14/09/2009 Beta BIOS
• Update CPU ID (for AMD NPRP)

Versión F6

• 06/08/2009
• Update CPU ID(AGESA 3.5.3.0 for PhenomII /AthlonII AM3 CPU)

Versión F5

• 21/05/2009
• Update ACC code and CPU ID (Support AGESA 3.3.2.4 code for Phenom X3 CPU)

Las versiones BETA solo son aconsejables para realizar pruebas, siendo algunas de ellas inestables en algún apartado, por tanto islaBit no aconseja su uso, solo para gente experimentada.

Para más información relacionada con su BIOS pincha aquí.

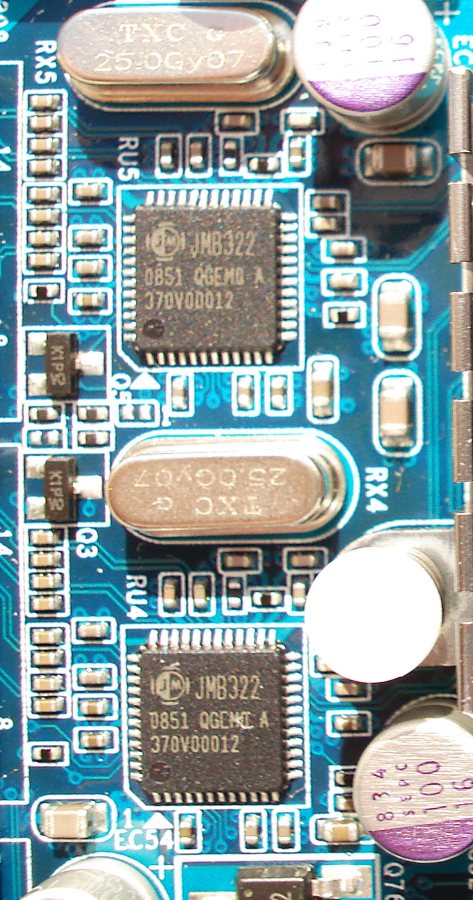

GIGABYTE GA-MA790FXT-UD5P. 2 Chips JM JMB322 para SATA2

Estos chips, complementan al chip complementario GIGABYTE SATA2, valga la redundancia, del South Bridge. Cada uno de estos chips, que dependen del Nord Bridge, controlan 2 dispositivos SATA2 con soporte SMART BACKUP, y compatible con RAID0, RAID1 y JBOD. Así tenemos la posibilidad de conectar un total de 4 dispositivos SATA2 correspondientes a los conectores blancos SATA que posee la GA-MA790FXT-UD5P, a parte de los 6 que nos garantiza el South Bridge SB750, que a su vez también son compatibles con RAID5 y con la función AOD-ACC.

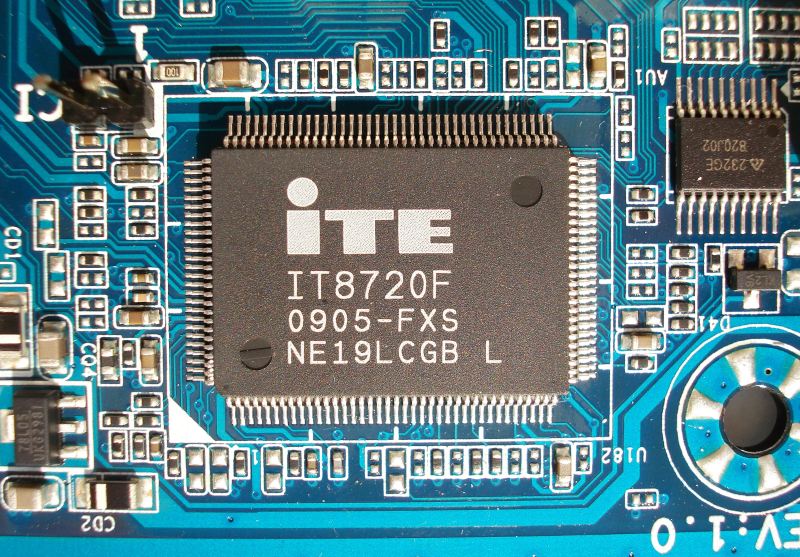

GIGABYTE GA-MA790FXT-UD5P. Chip ITE IT872oF para 1 Floppy

Este chip controla la unidad FDD (tecnología a nuestro entender más que obsoleta), los puertos LPT y COM (estos 3 deshabilitables individualmente a través de la configuración de la  BIOS) así como los 2 conectores PS/2 para teclado y ratón.

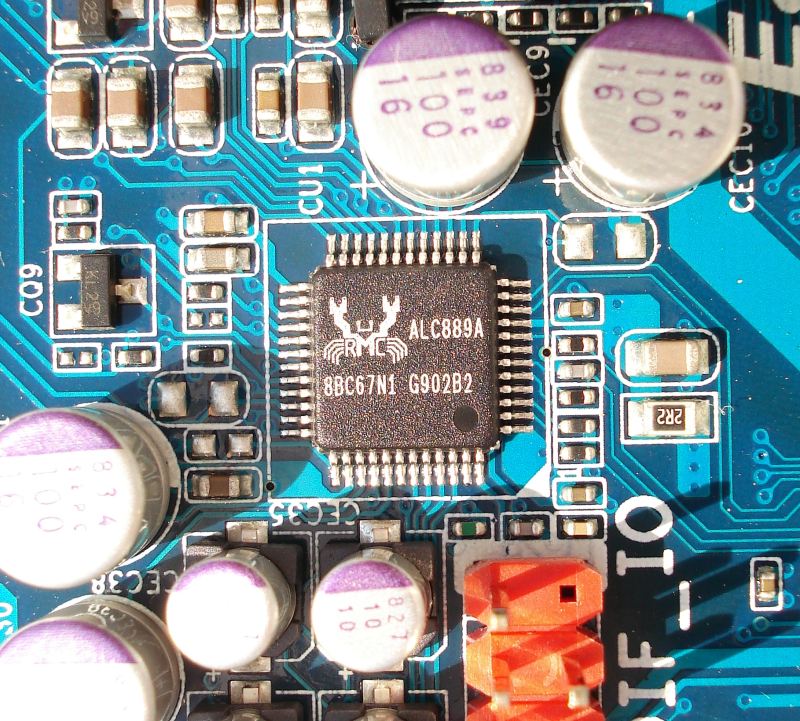

GIGABYTE GA-MA790FXT-UD5P. Chip REALTEK ALC889A para Audio HD

Este modesto chip controla el apartado de audio en HD de hasta 7.1 canales de REALTEK. Con él ya se garantiza cubrir el entorno multimedia que requieren las placas base de hoy en día, para la mayoría de usuarios no puristas del sonido.

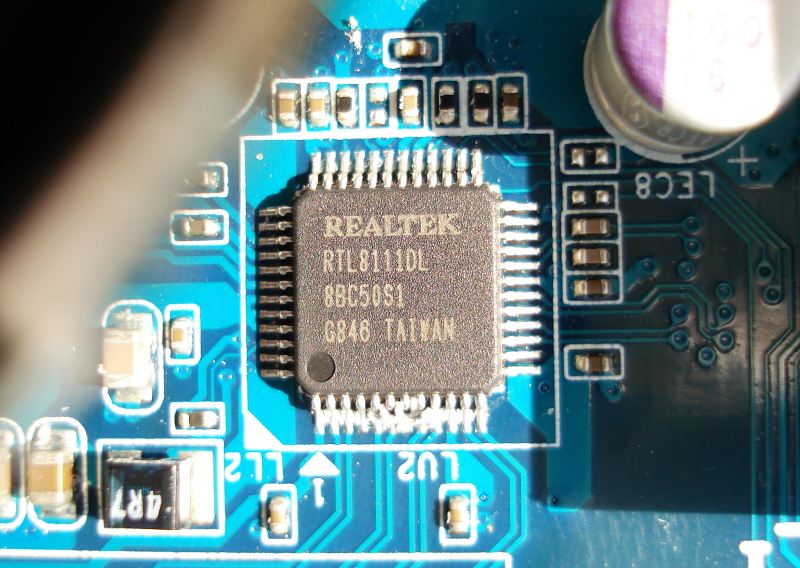

GIGABYTE GA-MA790FXT-UD5P. Chip REALTEK RTL8111DL para LAN 10/100/1000 Mbit I

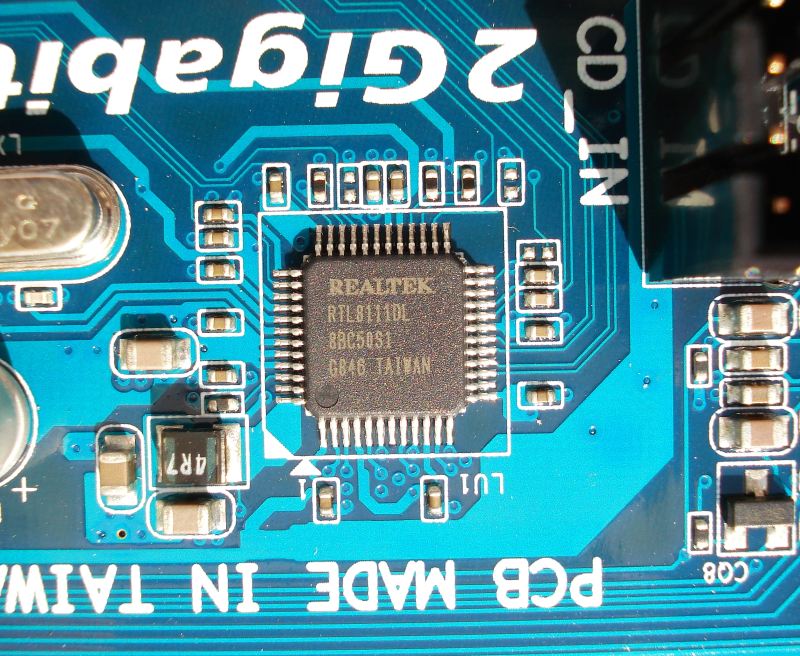

GIGABYTE GA-MA790FXT-UD5P.  Chip REALTEK RTL8111DL para LAN 10/100/1000 Mbit II

Estos dos chips se encargan de la configuración de red en la placa base, compatibles ambos a velocidades de 10/100/1000 Mbit, pudiendo montar, por ejemplo, un conector directamente a la conexión a internet, y la otra formando parte de una red de dos ordenadores, o conectado a una impresora…

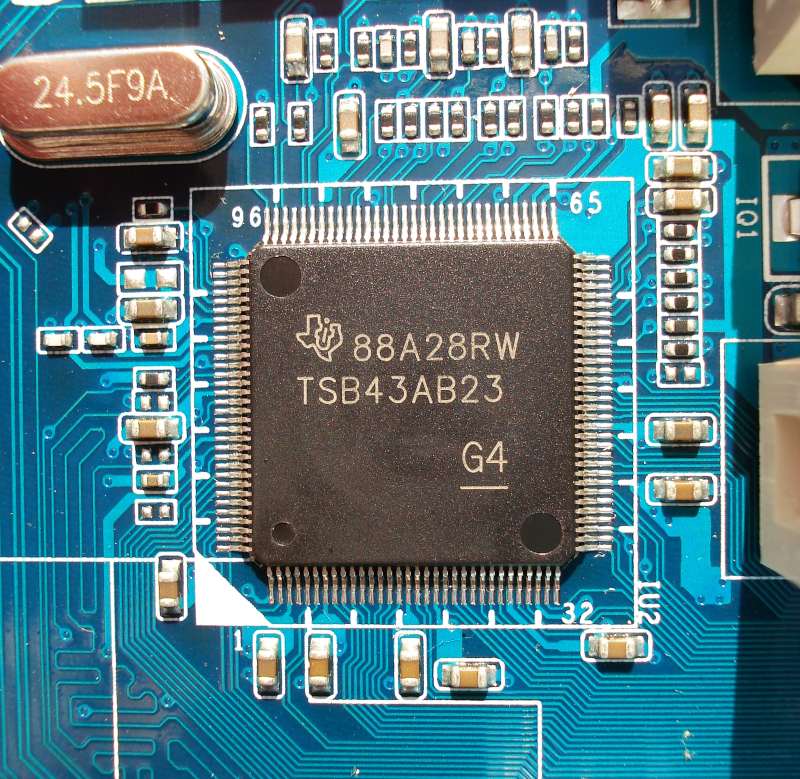

GIGABYTE GA-MA790FXT-UD5P. Chip T.I.TSb43AB23

Este otro chip, nos garantiza la conectividad con hasta 3 dispositivos IEEE 1394a, tecnología todavía usada con algunos aparatos multimedia y que poco a poco se está quedando atrás.

Otros chips secundarios que posee la placa:

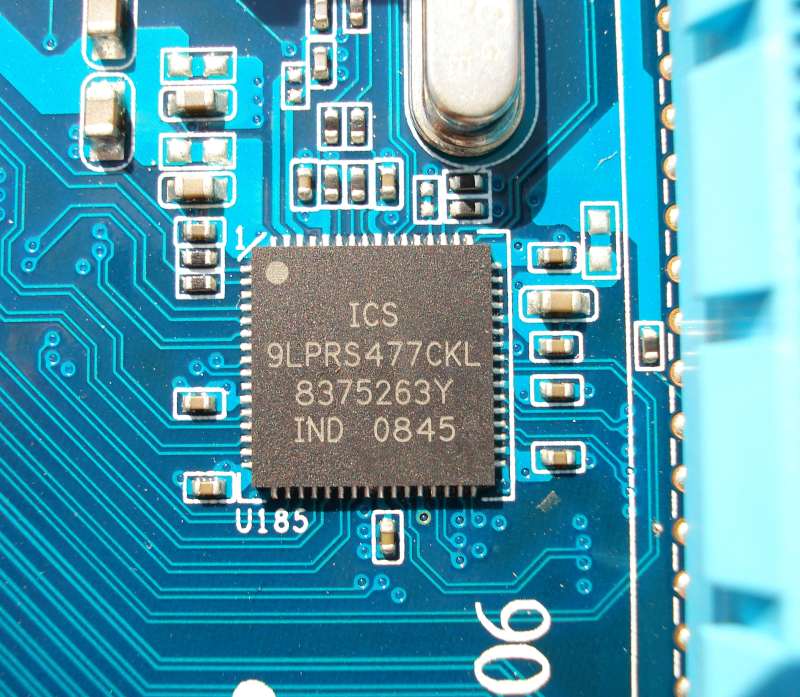

GIGABYTE GA-MA790FXT-UD5P. Chip ICS 9LPRS477CKL

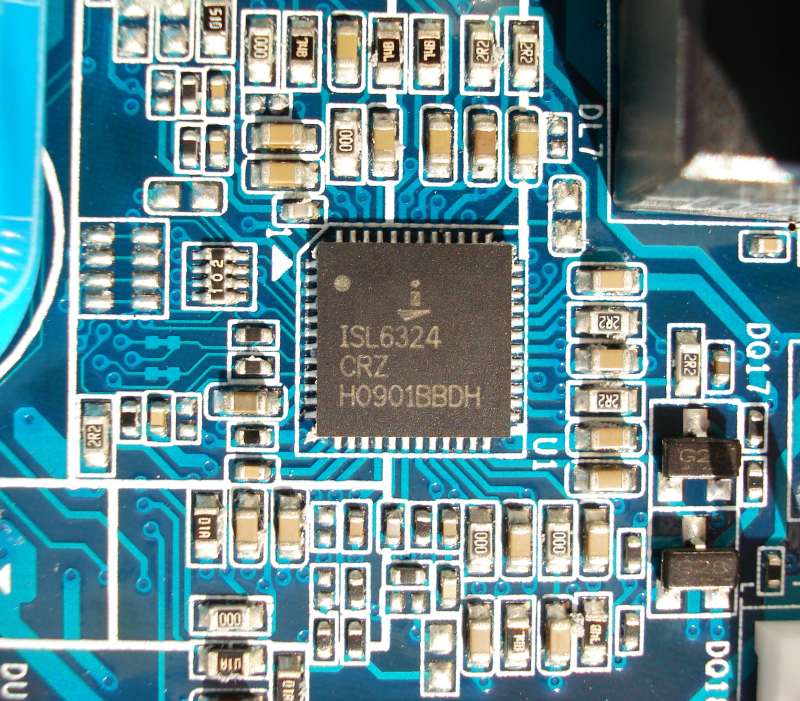

GIGABYTE GA-MA790FXT-UD5P. Chip ISL6324

Como podemos ver, la GIGABYTE GA-MA790FXT-UD5P, está excelentemente equipada con un montón de características gracias a sus chips implementados.

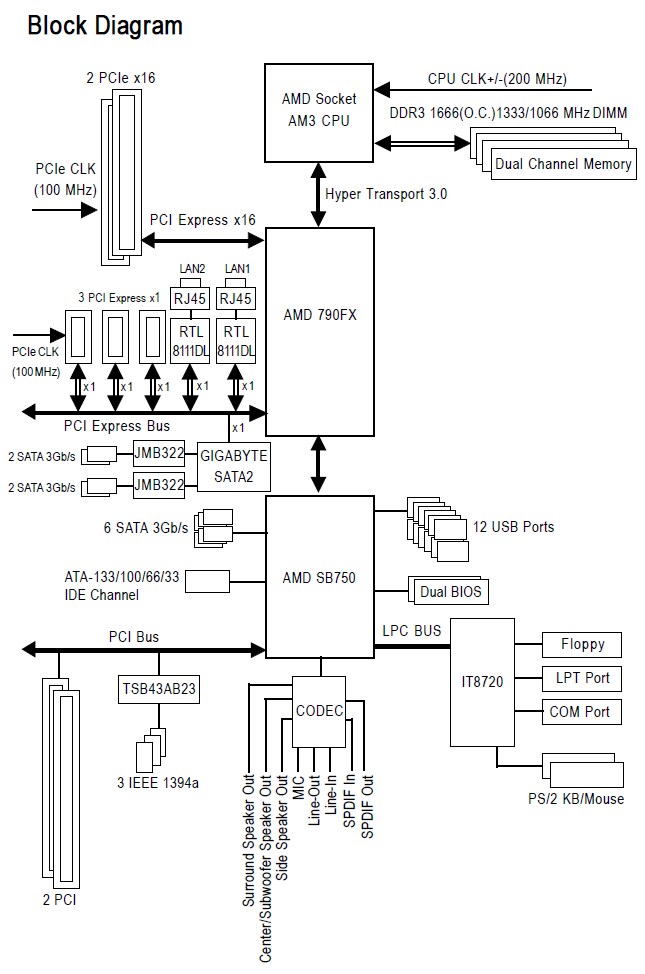

GIGABYTE GA-MA790FXT-UD5P. Diagrama electrónico de la Placa Base

Nada mejor que un diagrama para ver bien de qué estamos hablando. Siempre que queramos saber entender cómo funciona nuestra Placa Base, lo mejor es dirigirnos a este tipo de diagramas. Generalmente lo podremos localizar en el manual de instrucciones principal de nuestra placa.

Veamos ahora la conectividad e instalación de la placa base. Qué componentes podemos conectar a ella…
