Review Panel Controlador 8 Ventiladores NESTEQ MAXZERO al detalle

6. NESTEQ MAXZERO. Vistas Generales. Monitor Led

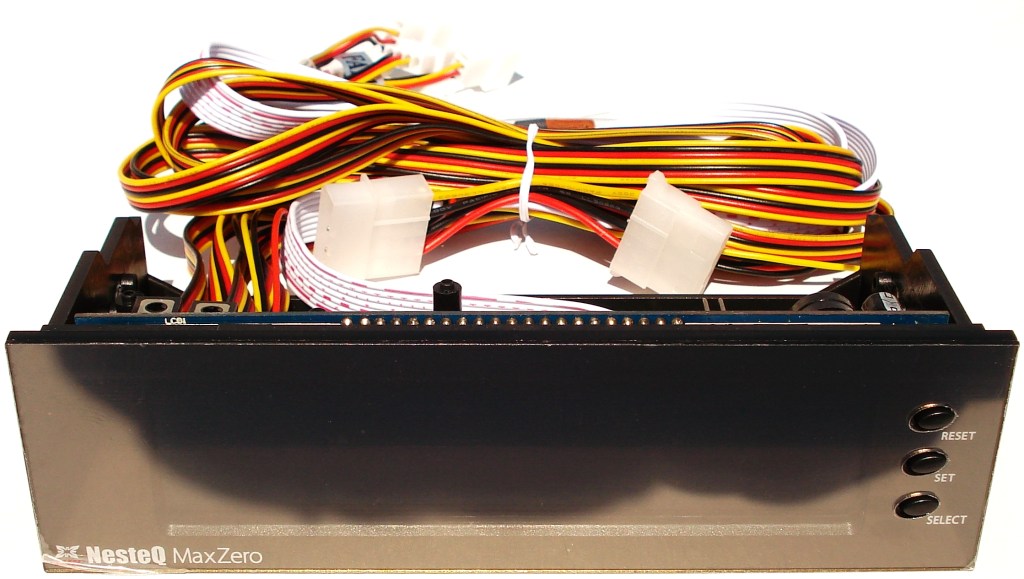

NESTEQ MAXZERO. Panel Controlador. Fotografía de Exposición II

El panel frontal es muy sencillo. Apagado solo vemos una superficie oscura «acristalada» y reflectante, con 3 botones en el lateral derecho. Con estos tres botones es más que suficiente para controlar todas las funciones del MAXZERO. De forma elegante, en la esquina inferior izquierda, se ha marcado el logo y nombre del fabricante, así como modelo del producto.

De manera que tenemos un panel totalmente llano, 100% compatible con cualquier torre con bahías de 5.25″ que tengan cualquier puerta frontal. Esto sin duda es una gran ventaja, ya que no ocurre exactamente lo mismo con el FANMAX de NESTEQ, a causa de sus potenciómetros, que sobresalen 1cm de la superficie del panel.

NESTEQ MAXZERO. Vista Superior

La caja que protege el panel es de plástico en forma de U, abierto por la parte de arriba. Así podemos acceder a los conectores de alimentación de entrada y salida. Tenemos 4+1+1 conectores, uno con alimentación de +5 y +12V de tensión de entrada, otros 4 con 6 cables cada uno (3+3) y aparte, otro grupo de cables con un total de 8 cables, 2 correspondientes por cada sensor.

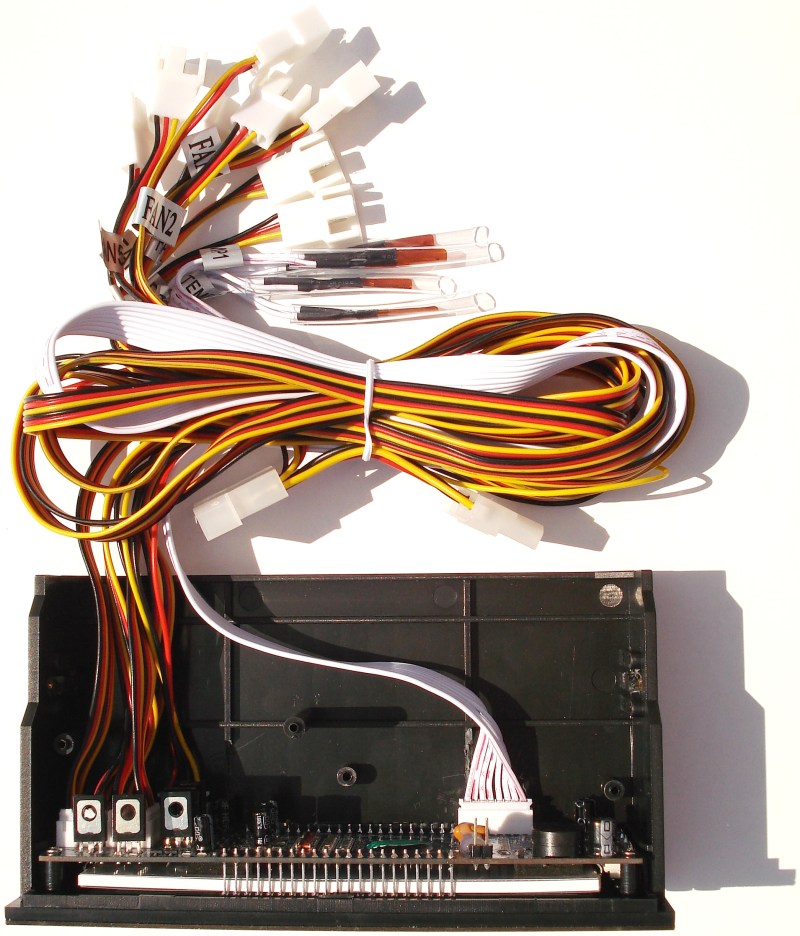

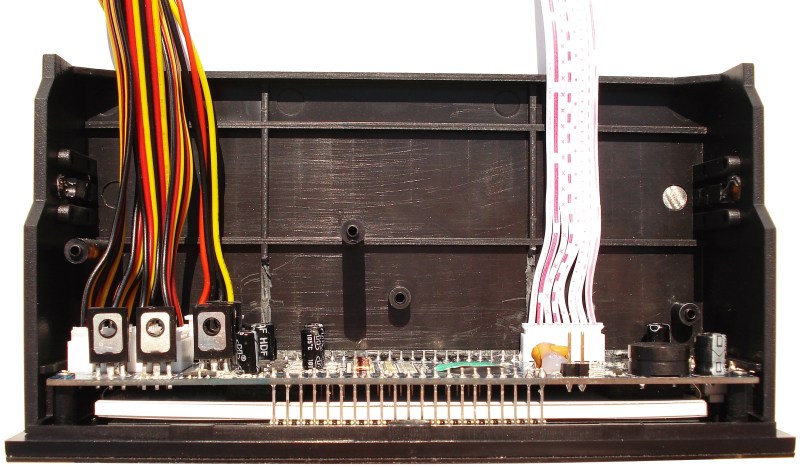

NESTEQ MAXZERO. Detalle Vista Superior I (Con cables)

Así que tendremos 8 canales para 8 ventiladores con 3 cables cada canal, y 4 sensores independientes con 2 cables por sensor. Podemos optar por desconectar cualquiera de los cables. Así, por ejemplo, si queremos desprendernos de los cables de los sensores porque no queremos emplearlos, podemos desconectar el molex del panel trasero tranquilamente; y fuera sensores.

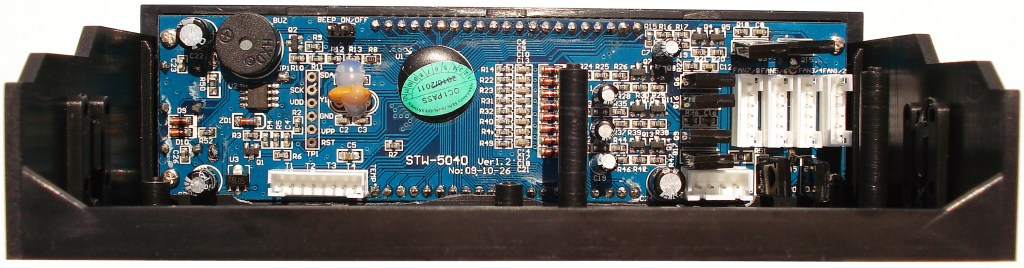

NESTEQ MAXZERO. Detalle Vista Superior II (Sin cables) Par de Pines para Acústica

Este es el aspecto del panel sin los cables visto desde arriba. A parte, si nos fijamos bien, tenemos 2 pines para habilitar la alarma acústica a través de un jumper, que se coloca antes de la instalación si queremos tener esta función activada.

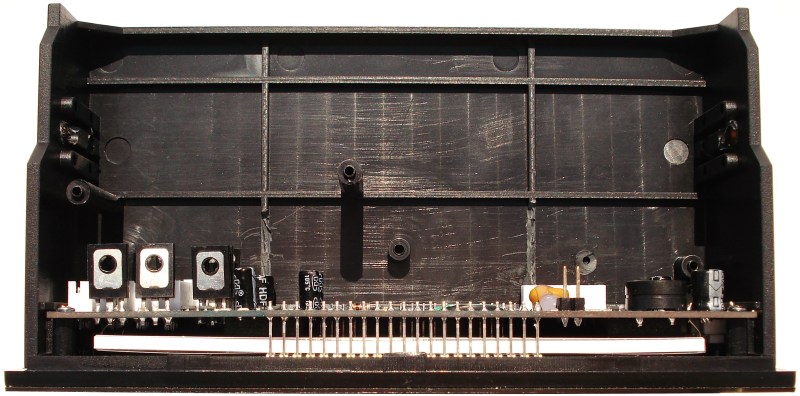

NESTEQ MAXZERO. Vista  Trasera

El chasis electrónico está montado a través de 4 tornillos, a la caja de plástico.

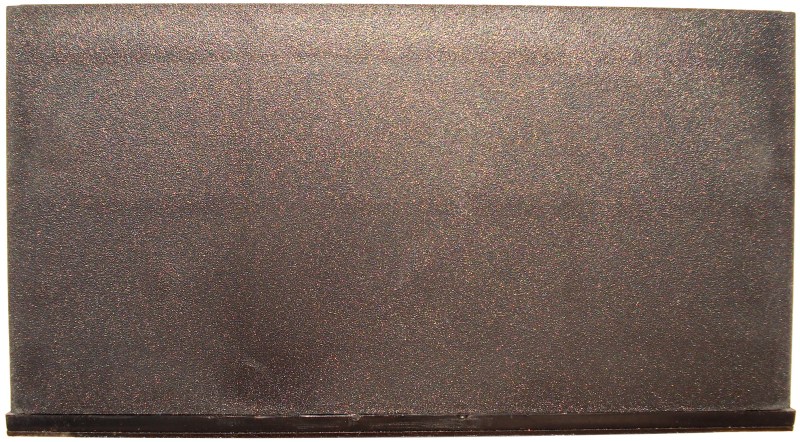

NESTEQ MAXZERO. Vista Inferior

La parte inferior es totalmente lisa y plana. Esto ayuda a montar con facilidad el panel en los ejes de la bahía de 5.25″ de nuestra torre.

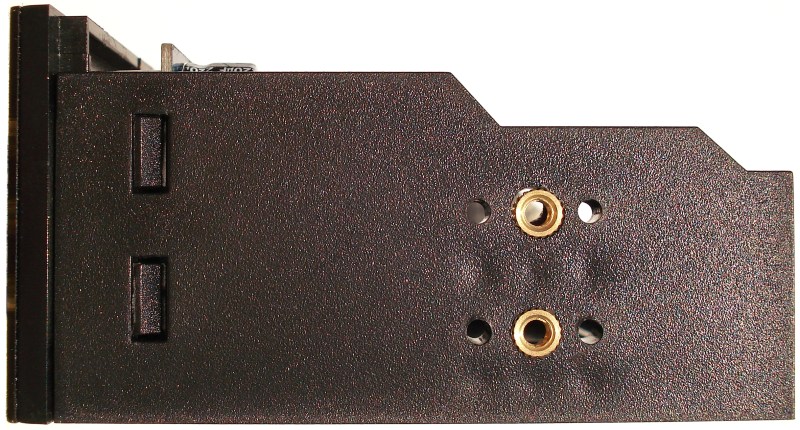

NESTEQ MAXZERO. Vista Lateral

La silueta lateral está curiosamente escalonada. Esto también ayuda a montarlo mejor. Cada lateral posee de dos orificios reforzados metálicos, un buen detalle para garantizar que no se pasen de rosca, ya que lo más fácil hubiera sido montarse los tornillos sobre el propio plástico.

Bueno, viendo la caja de plástico, es exactamente la misma que la caja empleada en el FANMAX, está claro que el fabricante ha querido mantener el mismo diseño, ahorrando así en costes.
