8. NESTEQ MAXZERO. Detalles de Conectores y Sensores

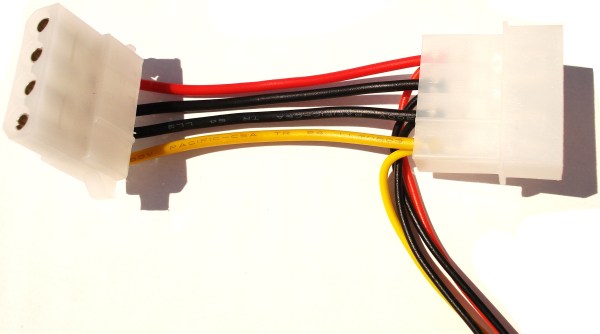

NESTEQ MAXZERO. Conectores Molex 4 Pines
Los molex de 4 pines son los típicos a los que nos tienen acostumbrados. Estos no traen etiqueta ni clip para soltarlos.

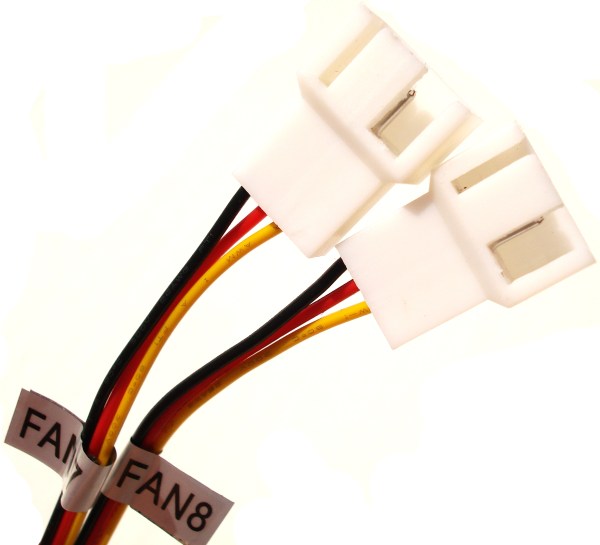

NESTEQ MAXZERO. Conectores de Alimentación FAN de 3-4 Pines
Aunque conectemos ventiladores con tecnología PWM, el panel MAXZERO de NESTEQ no es compatible con esta tecnología, pero sí con el molex de 4 pines PWM. Este otro detalle hay que tenerlo presente, ya que el conector PWM posee 4 cables, y no 3.

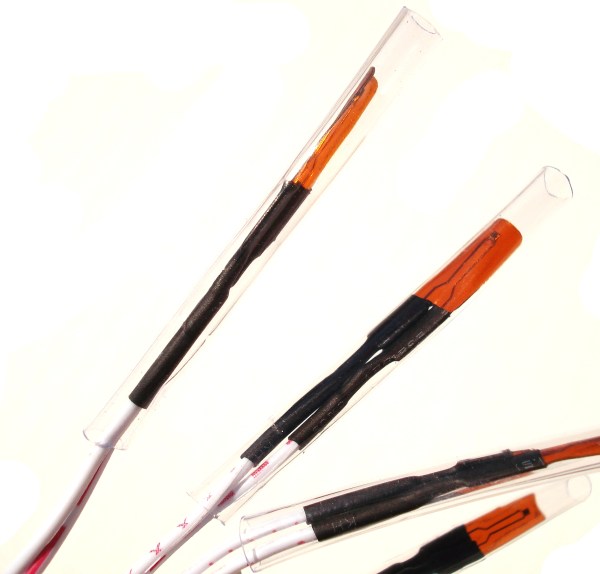

NESTEQ MAXZERO. Detalle Grupo Sensores con sus Protecciones
Todos los sensores vienen protegidos por un tubito de plástico transparente. Estos sensores son muy delicados y desgraciadamente fáciles de romper. Así que tendremos que tener sumo cuidado al manipularlos. De ahí que traigan los tubitos de protección. Cuando se instalen, es aconsejable pasar los cables por el interior de la torre, primero sin desprender los tubitos, y una vez colocados, ya desprendemos los tubitos y optamos por pegar los adhesivos.

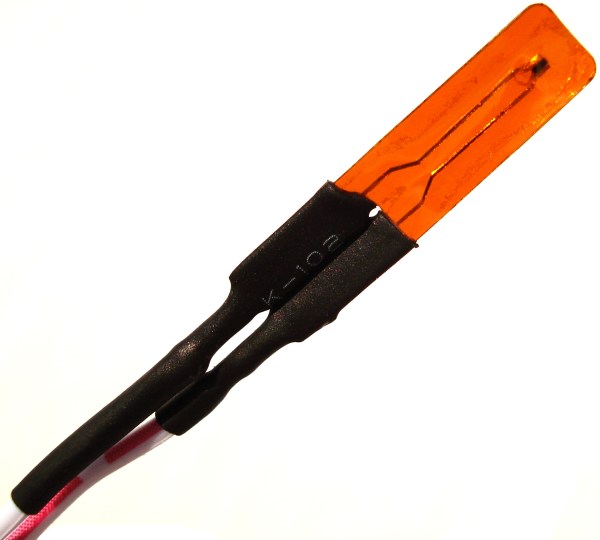

NESTEQ MAXZERO. Detalle Sensor sin su Protección
El sensor es el extremo superior donde van a parar los dos alambres internos. Este puntito es el que deberá permanecer totalmente en contacto con la superficie a medir, así que el centro del adhesivo debería caer en este punto.

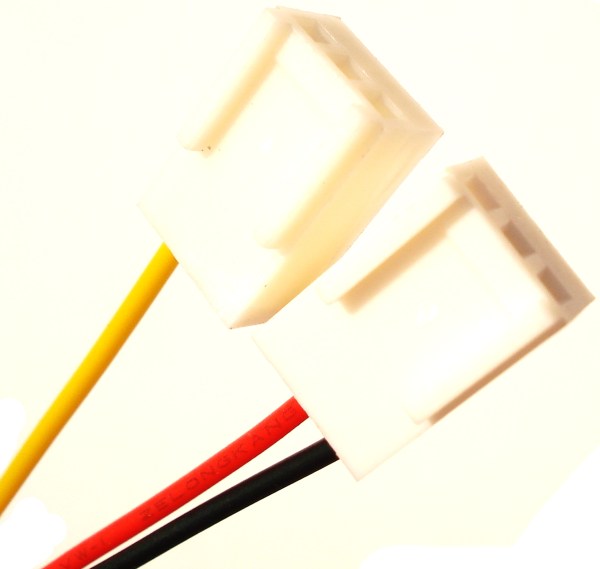

NESTEQ MAXZERO. Detalle adaptadores de 3 Pines I. Molex Hembra

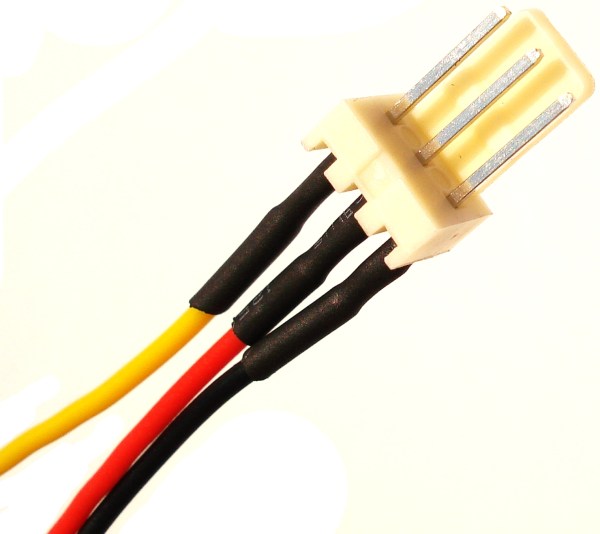

NESTEQ MAXZERO. Detalle adaptadores de 3 Pines II. Molex Macho
Para finalizar con el apartado de los conectores, faltaba adjuntar este tipo de adaptadores, que como ya hemos dicho antes, sirven para fusionar 2 paneles y aprovechar las mejores ventajas de ambos. De igual modo, tendremos que tener sumo cuidado a la hora de instalar correctamente estos molex. Aconsejamos que jamás debemos dejar instalado en ningún panel y «desnudo» el conector molex macho de estos adaptadores, ya que podrían hacer cortocircuito en el chasis de nuestra torre metálica entrando en funcionamiento, concretamente en los pines que corresponden a los cables rojo y negro.
Veamos algunos detalles del propio panel…
