Las pantallas flat panel son, sin exageración, uno de los productos más complejos que fabrica la industria tecnológica. Construir una sola fábrica moderna de paneles puede costar entre 8000 y 12000 millones de dólares, una cifra comparable a la de las grandes fundiciones de semiconductores. Y lo que sale de esas instalaciones, ya sea para un móvil, un televisor o el salpicadero de un coche, se mide en micrómetros sobre sustratos de cristal que pueden superar los tres metros de lado.

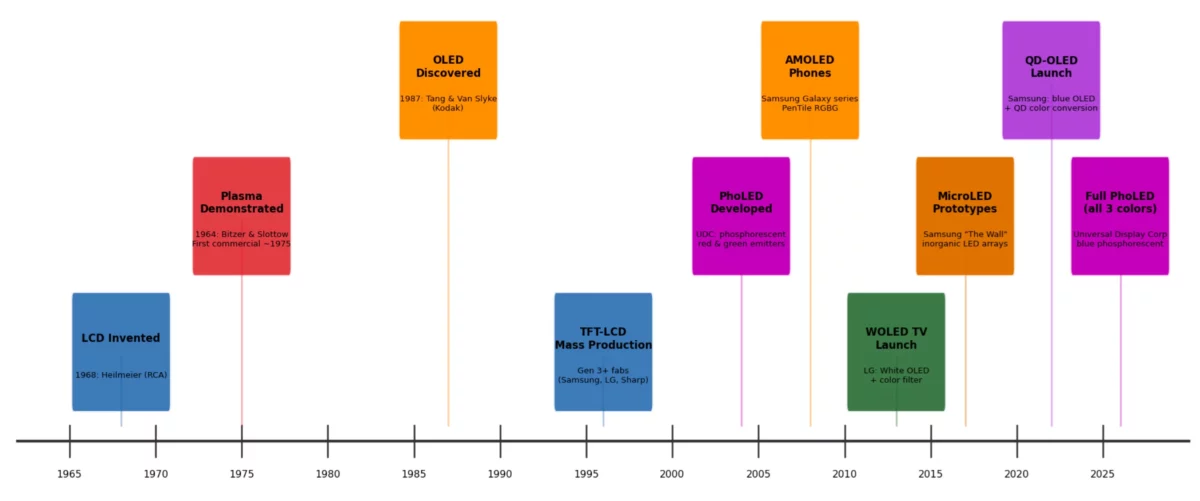

Entender cómo se fabrican estas pantallas ayuda a comprender por qué algunas tecnologías que parecen perfectas sobre el papel resultan imposibles de producir a gran escala. La historia arranca en los años 60 con la invención del cristal líquido y llega hasta los sistemas OLED fosforescentes (PhoLED) que empezaron a comercializarse a mediados de los años 2020.
El plasma: el pionero que abrió el camino
Las pantallas de plasma fueron las primeras en alcanzar tamaños grandes aptos para el salón. Dominaron el mercado de televisores de gran formato desde 1997 hasta 2013, cuando Samsung, LG y Panasonic cerraron sus líneas de producción para centrarse en LCD y OLED. Aunque ya no se fabrican, el plasma sigue siendo una referencia técnica porque estableció muchos de los procesos que aún se usan hoy.
Cada píxel de un panel de plasma contiene tres subceldas con una mezcla de gases nobles, normalmente neón y xenón, a una presión de entre 400 y 600 Torr, selladas entre dos sustratos de cristal. Cuando se genera una descarga eléctrica en ese gas, se produce radiación ultravioleta que excita un recubrimiento de fósforo en cada subcelda. Ese fósforo emite luz roja, verde o azul según su composición química.
La fabricación del panel de plasma requería dos líneas paralelas de procesado de cristal. El sustrato frontal recibía electrodos transparentes de óxido de indio y estaño (ITO), una capa dieléctrica y una fina película de óxido de magnesio (MgO) que reducía el voltaje necesario para iniciar la descarga. El sustrato trasero era más complejo: había que formar unas nervaduras de separación de entre 100 y 200 micrómetros de altura mediante impresión en pantalla y chorro de arena, y después depositar los materiales fosforescentes en cada celda. Los dos sustratos se alineaban, se sellaban con una frita de cristal y se rellenaban con la mezcla de gas. La presión exacta del relleno era crítica: demasiado poca reducía la eficiencia luminosa; demasiada, disparaba el voltaje y acortaba la vida del panel.
El LCD y las pantallas flat panel de transistores activos
El cristal líquido acabó desbancando al plasma en todos los segmentos. La razón fue el transistor de película fina (TFT), que permite controlar cada píxel de forma individual mediante un transistor dedicado. Con esa tecnología, los fabricantes pudieron escalar la producción a niveles industriales. Las fábricas de décima generación procesan sustratos de cristal de 2940 × 3370 milímetros, suficientes para obtener ocho paneles de televisor de 65 pulgadas de una sola hoja.
Un píxel LCD es una pila óptica que regula cuánta luz del panel trasero de iluminación LED llega al ojo del espectador. La luz atraviesa un polarizador trasero, entra en la capa de cristal líquido, donde su polarización se modifica según la señal eléctrica aplicada, y finalmente pasa por un filtro de color. La cantidad de luz transmitida depende del ángulo de rotación que el cristal líquido imprime a esa luz. Es un mecanismo elegante, aunque su dependencia de una fuente de luz trasera siempre ha limitado el contraste que puede ofrecer. Tecnologías como los nuevos paneles RGB Mini-LED han intentado reducir esa limitación con retroiluminaciones mucho más precisas y segmentadas.

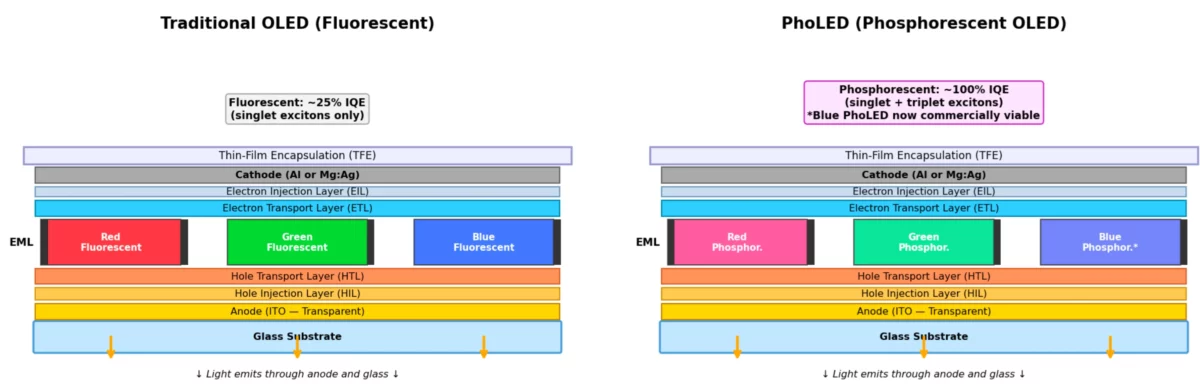

Del OLED al PhoLED: la luz que se genera sola
Los paneles OLED supusieron un salto cualitativo porque cada píxel genera su propia luz. No hay retroiluminación. Cuando un píxel no necesita encenderse, simplemente se apaga, lo que permite negros absolutos y un contraste teóricamente infinito. Eso explica el interés de marcas de alta gama por esta tecnología, como se ve en propuestas como los televisores Loewe Stellar Vidaa con OLED META 3.0.
La última generación, los sistemas PhoLED o OLED fosforescentes, mejoran la eficiencia energética de los paneles orgánicos convencionales al aprovechar tanto los estados de energía singlete como triplete de los materiales emisores. En la práctica, eso se traduce en más brillo con menos consumo. Según recoge HomeTheaterHifi, estos paneles empezaron a llegar al mercado de consumo a mediados de los años 2020 y representan el estado del arte actual en fabricación de pantallas planas.
Lo que une a todas estas tecnologías, del plasma al PhoLED, es la exigencia de precisión extrema en cada paso del proceso. Depositar materiales en capas de micrómetros sobre superficies de varios metros cuadrados, sin defectos, a escala industrial, sigue siendo uno de los retos de ingeniería más ambiciosos que existe.
