Review Disipador CPU PHANTEKS PH-TC14PE al detalle. Premio Rendimiento islaBit

7. PHANTEKS PH-TC14PE. Detalles III.  Base y Pulido. Montaje Ventiladores

Base. Unión Base – Tubos de Cobre. Pulido

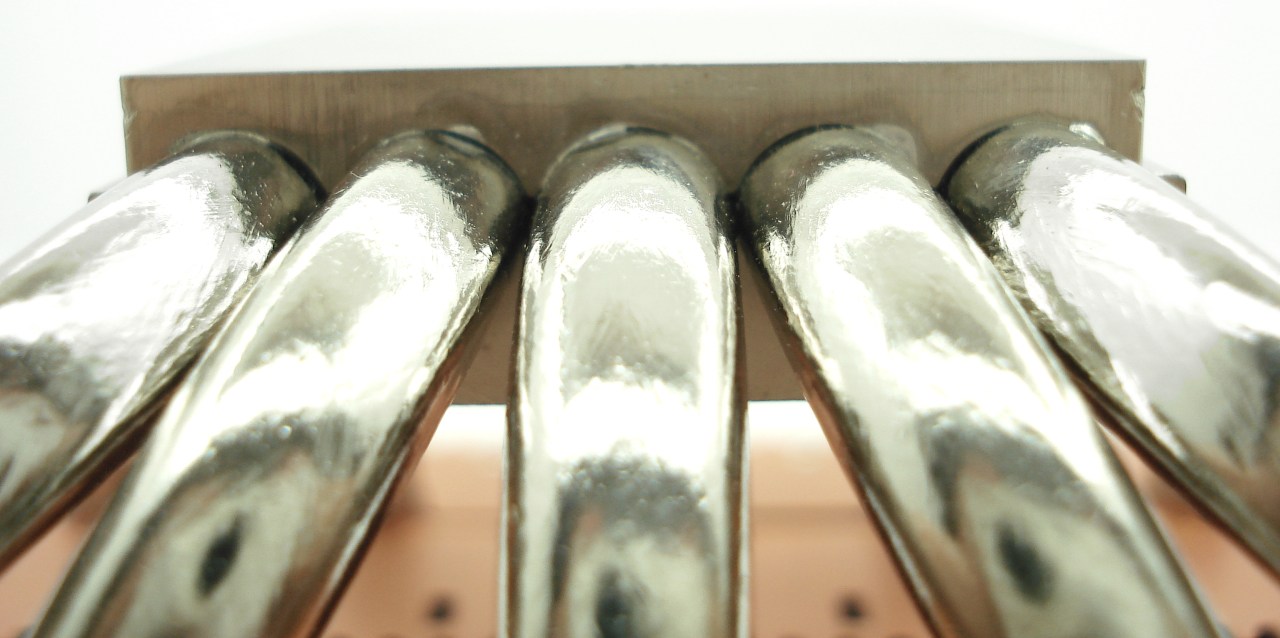

PHANTEKS PH-TC14PE_OR. Detalle Unión Base con Heat-Pipes

Uno de los apartados que solemos fijarnos muy mucho a la hora de examinar un disipador, es la unión crucial entre los tubos de cobre y la base. Esta unión es muy importante para garantizar la buena conductividad térmica, donde absolutamente toda la superficie perimetral de cada tubo deber estar en contacto con la base. En este caso, este detalle parece cumplirse, con todos los tubos en contacto y bien soldados.

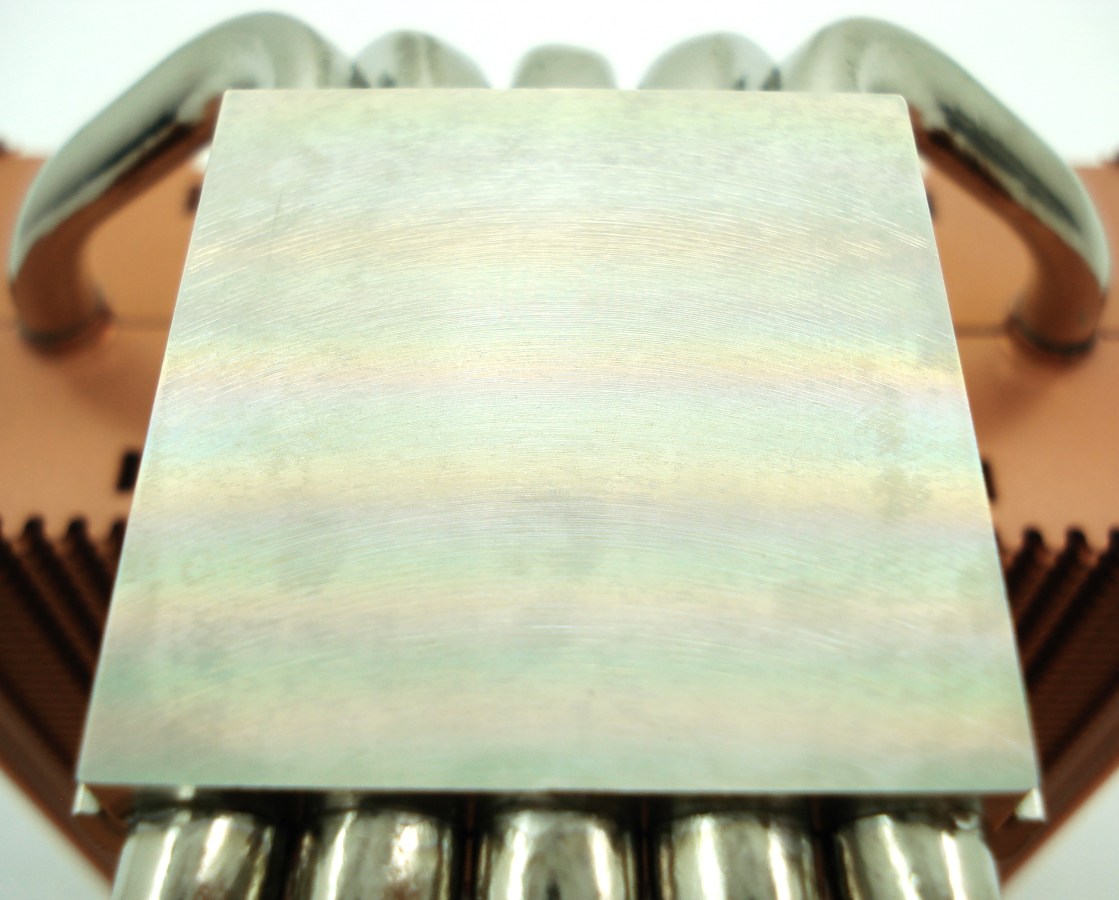

PHANTEKS PH-TC14PE_OR. Detalle Pulido Base

Por último, cabe señalar el tratamiento de la superficie de la base, que entrará en contacto con el compuesto térmico que se le aplicará a la superficie superior del procesador, para garantizar el contacto total a lo largo de ambas superficies. Como podemos apreciar, la base está perfectamente pulida y totalmente plana. Podéis ampliar las fotografías para comprobarlo…

En resumen, la fabricación de este disipador está estudiado, muy bien ejecutado y aprovechando muy bien todas las 3 dimensiones de su ancho, alto y profundo. De hecho, este aprovechamiento de espacio es en realidad el que le otorga ese rendimiento ligeramente superior a los más famosos disipadores que han destacado por su rendimiento. Evidentemente, el tamaño aquí adquiere su merecida importancia.

Montaje Ventiladores. Sistema Antivibraciones

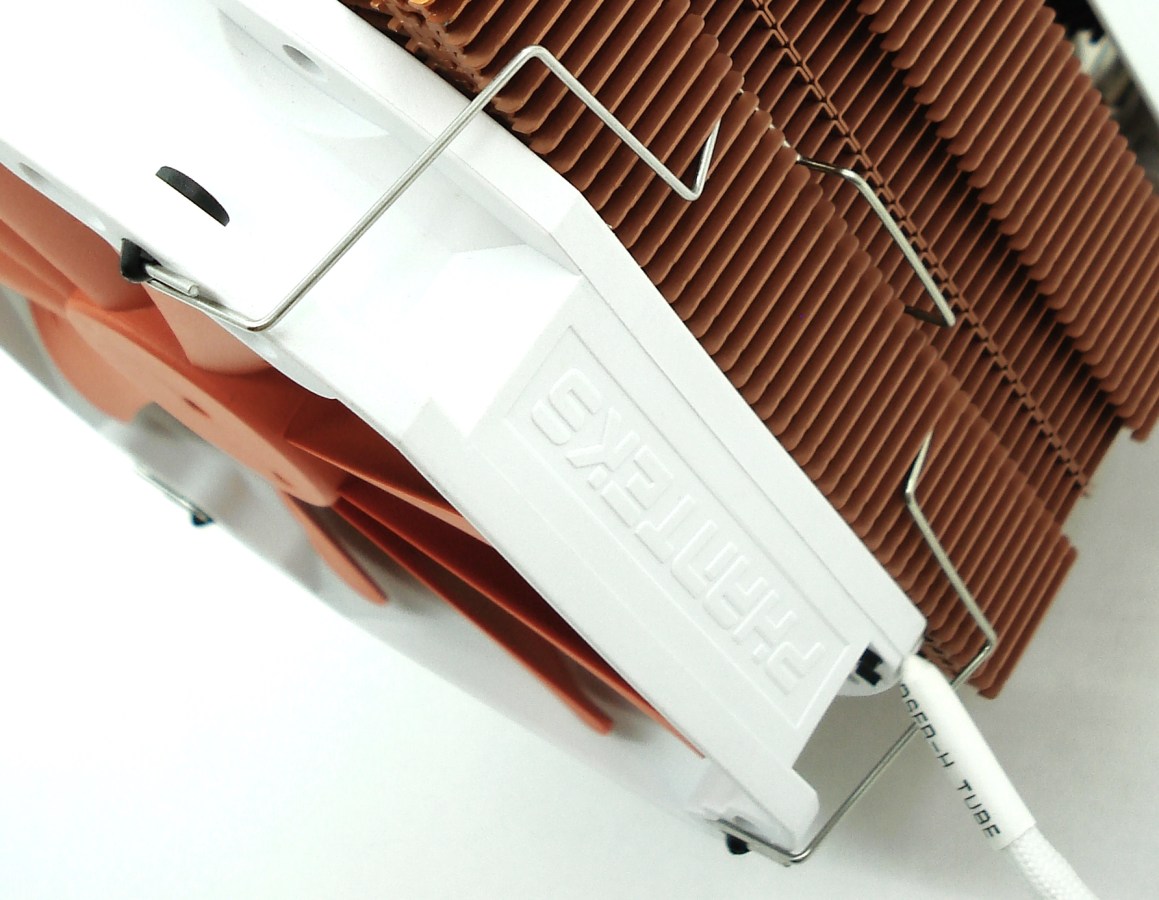

PHANTEKS PH-TC14PE_OR. Elementos de Montaje del Ventilador

Para montar los ventiladores al disipador se emplean 3 elementos totalmente distintos (por cada ventilador):

  1. 4 clips de anclaje para los alambres
  2. 2 alambres de anclaje
  3. 2 tiras de goma antivibraciones

Nosotros no hemos montado las tiras, pero se adhieren fácilmente a los doblajes longitudinales de las aletas que ya hemos visto anteriormente. Vienen hechas a medida. Cada perforación de montaje del ventilador se le acopla un clip negro, y se engancha sobre él cada esquina del alambre de anclaje y éste se fija al disipador. Este tipo de montaje, de nuevo ya es usado por otros fabricantes.

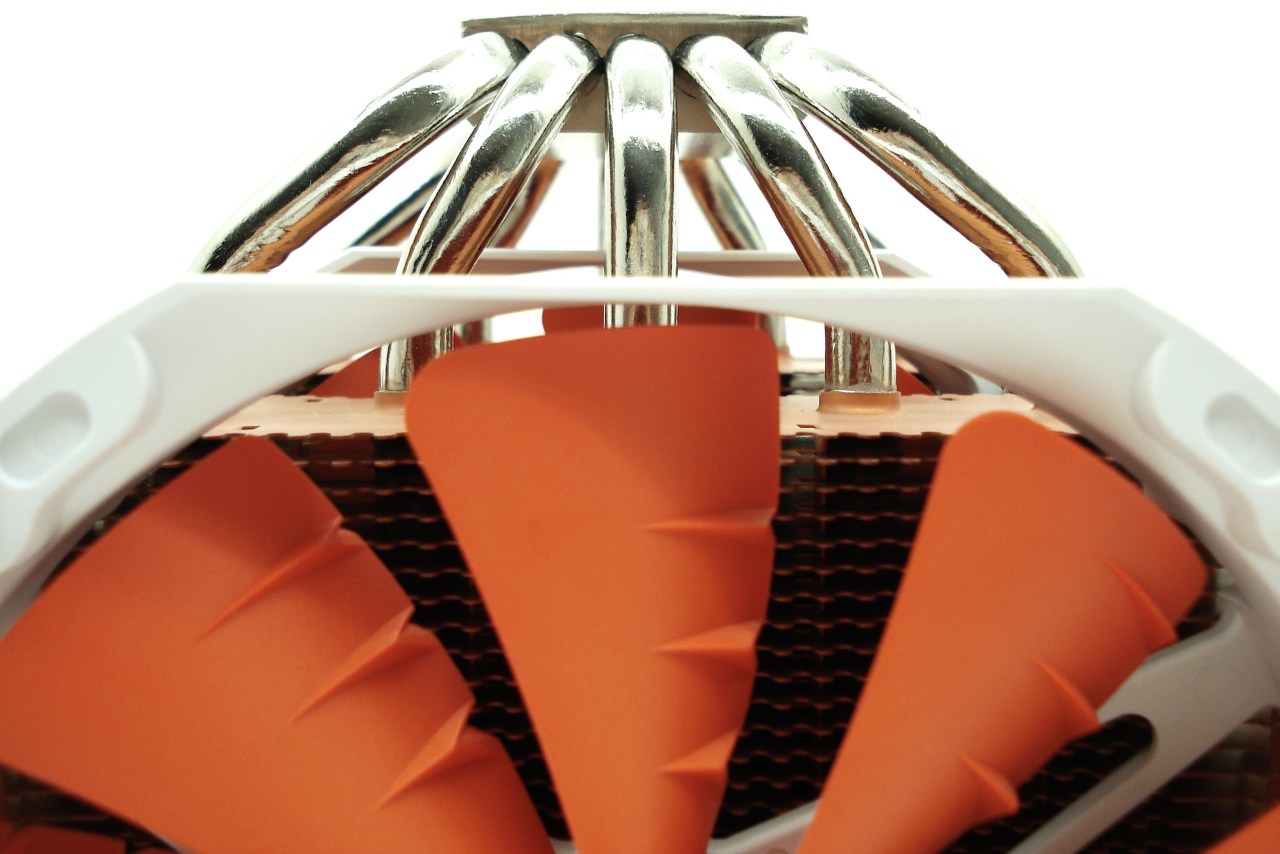

PHANTEKS PH-TC14PE_OR. Detalle Superficie de Refrigeración Activa. Aprovechamiento

Otra de las características que tiene suma importancia a la hora de ver la eficacia de un disipador de refrigeración activa (que necesite de ventilación) es el área aprovechada de todas sus planchas por parte del recorrido de las aspas de los ventiladores instalados. En este caso no podía ser más justa y aprovechable. Como hemos dicho antes, una de las principales características de este disipador es el aprovechamiento al máximo del volumen general que ocupa. Además, tendremos cierta flexibilidad a la hora de instalar en altura los ventiladores, ya que un disipador de estas dimensiones suele tener incompatibilidades con ciertas placas o torres, por topar con el lateral izquierdo de la torre o bien con los disipadores de grandes dimensiones de la memoria RAM.

Si comparamos este método de enganche por el usado, por ejemplo por Prolimatech en su disipador Mega Shadow, tenemos claro que es mucho más flexible el de Phanteks. Como podéis ver, un buen disipador no solo es un montón de laminas pegada a unos tubitos para refriegarar, sino que hay mucho detalle detrás a tener en cuenta…
