Review Tester Universal para Fuentes de Alimentación THERMALTAKE DR. POWER II al detalle

5. THERMALTAKE DR. POWER II. Vistas Generales. Botón de Encendido. Paneles de Conexiones

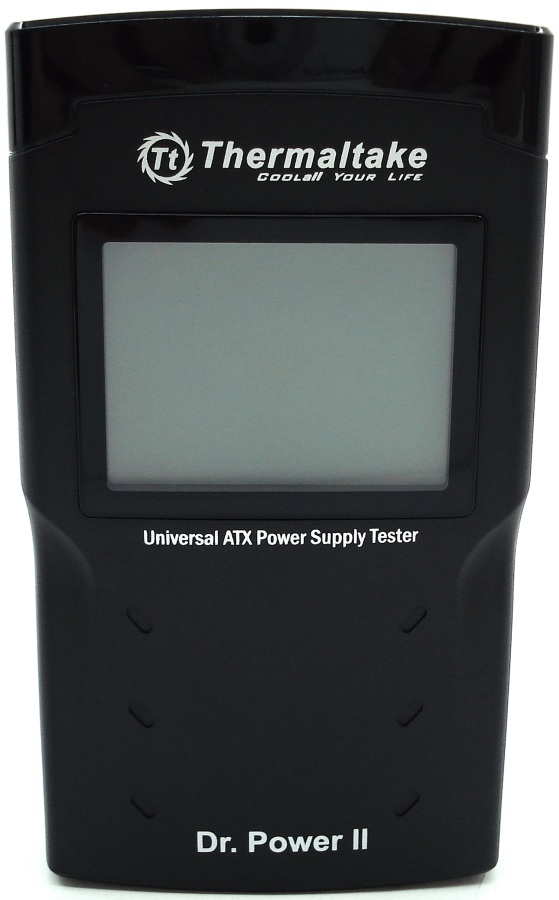

THERMALTAKE DR. POWER II. Vista Frontal. Pantalla LCD. Zona de Empuñadura Inferior

La cara frontal se encuentra dividida en 2, la propia pantalla LCD y su empuñadura inferior. Este reparto es el que generalmente diferencia este diseño del resto de tésters de otros fabricantes, que suelen dar funcionalidad básica a las conexiones, olvidándose por completo a otorgarle cierto aire de ergonomía. En esta cara podemos ver el logo y marca del fabricante en la parte superior, el nombre del modelo en la parte inferior y una breve descripción del aparato en la zona centrada, tres tiras de letras pintadas encima del plástico en color blanco.

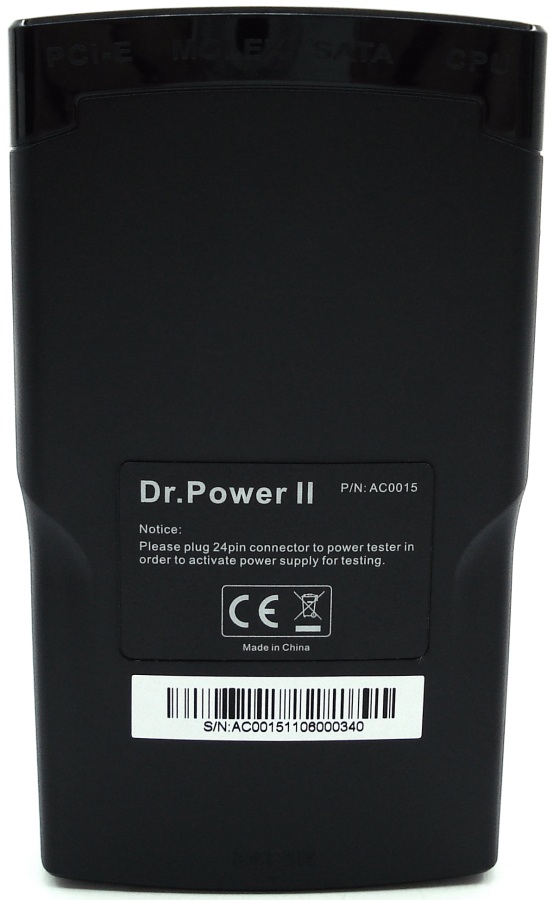

THERMALTAKE DR. POWER II. Vista Trasera

La parte trasera no trae ninguna tapa de acceso a ninguna batería ni nada por el estilo. Este aparato no trae ninguna alimentación en su interior, ya que se alimenta a través de la tensión en modo de espera ofrecida por la fuente de alimentación al cual es conectada, correspondiente a la tensión de corriente continua de +5Vsb. Precisamente al conectar el interruptor de la fuente de alimentación con el téster ya conectado a ella, se encenderá automáticamente. Así nos lo comunica de forma básica la parte trasera a través de una nota en inglés. Tal como también indica, este aparato ha sido fabricado en China, posee el marcado CE y debe ser reciclado cuando queramos deshacernos de él.

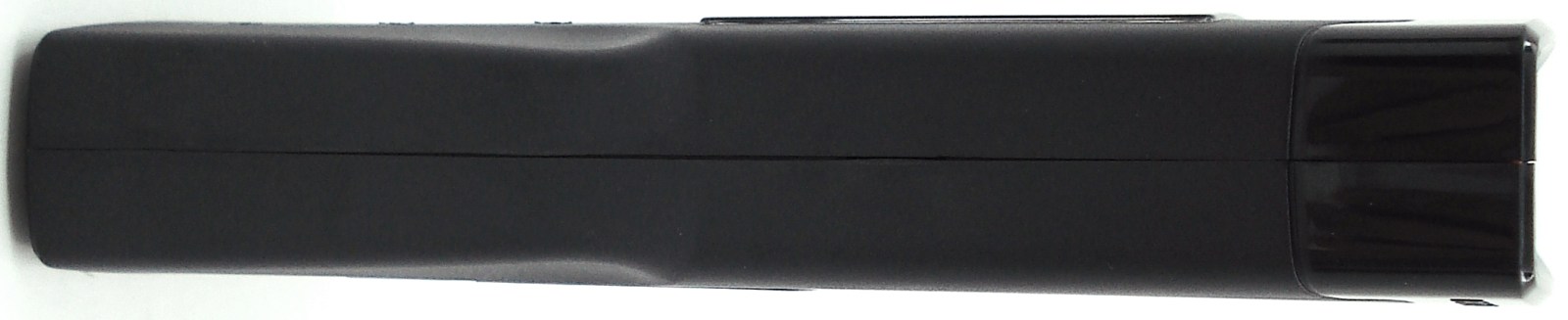

THERMALTAKE DR. POWER II. Vista Lateral Derecha

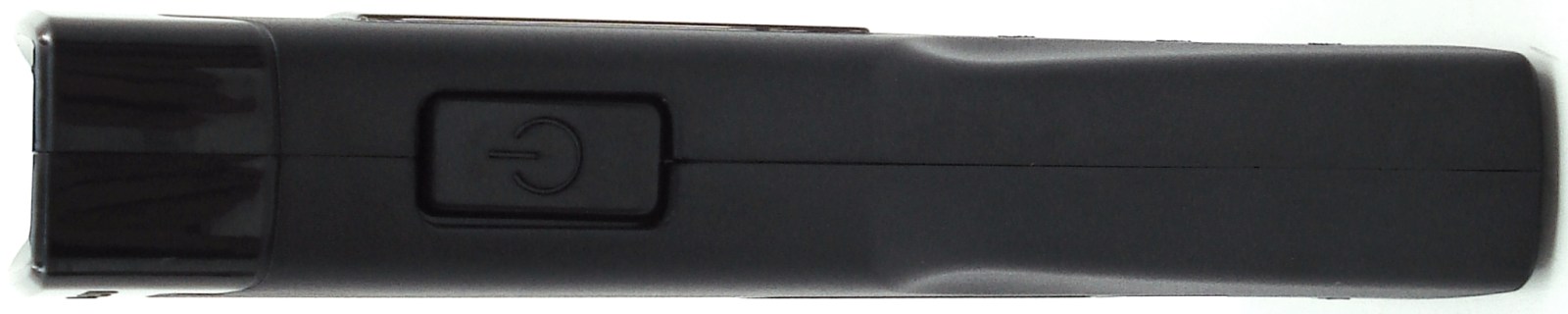

THERMALTAKE DR. POWER II. Vista Lateral Izquierda. Botón de Cambio de Función

Los laterales son idénticos salvo por el botón de cambio de función, situado en la parte izquierda. Este botón no es para encender o apagar el aparato, sino para cambiar de función, dentro del modo manual o modo automático que luego veremos.

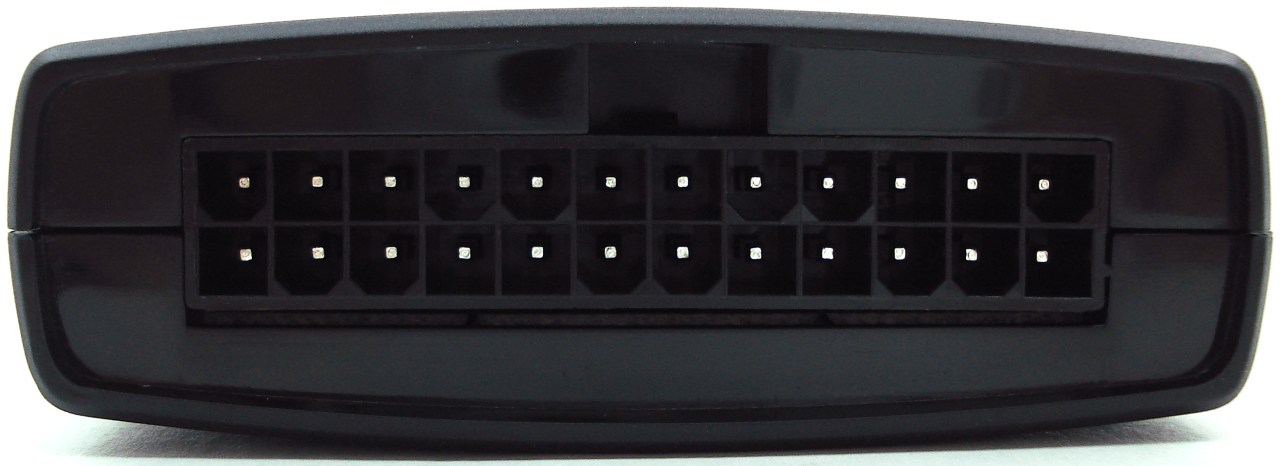

THERMALTAKE DR. POWER II. Vista Superior. Panel de Conexiones Superior

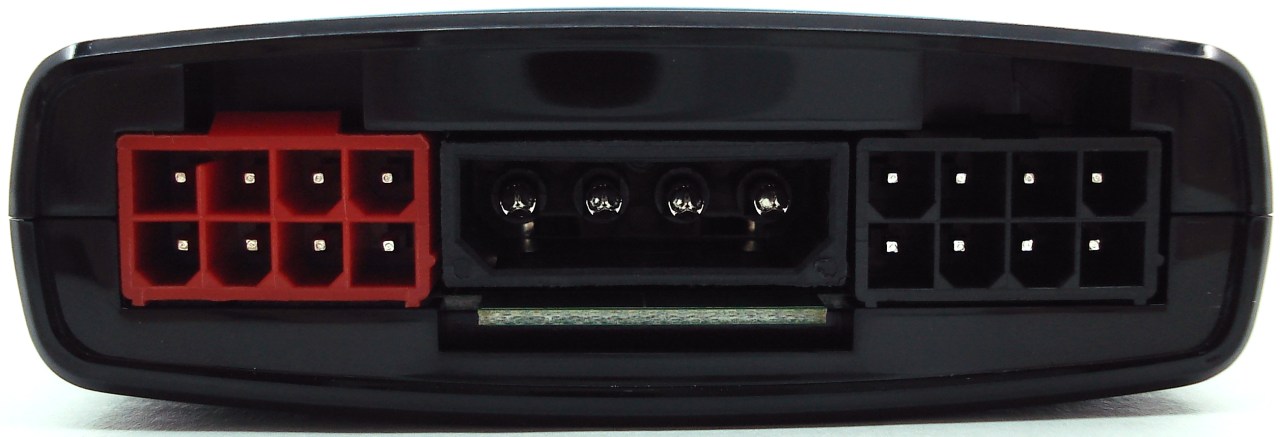

THERMALTAKE DR. POWER II. Vista Inferior Panel de Conexiones Inferior

La parte superior e inferior están equipadas con sendos paneles de conexiones. Juntos disponen de 5 tipos de conectores de entrada distintos, compatibles con hasta 9 conectores distintos, a saber:

Compatibilidad con conectores de fuentes ATX:

  1. Conector para placa base de 2o contactos
  2. Conector para placa base de 24 contactos
  3. Conector para CPU de 4 contactos
  4. Conector para CPU de 4+4 (u 8) contactos
  5. Conector para PCIe de 6 contactos
  6. Conector para PCIe de 6+2 (u 8) contactos
  7. Conector para SATA sin tensión de +3.3V
  8. Conector para SATA con tensión de +3.3V
  9. Conector para molex estándar de 4 contactos

No dispone de conector de entrada para conectores de 4 pines FDD. A pesar de que todavía algunos dispositivos requieren de este conector, a sabiendas de la extinción de las famosas disqueteras, todavía se sigue y se seguirá utilizando. De todas formas esto no es un inconveniente, ya que este tipo de conector suele venir empalmado junto a la ramificación de algún molex estándar de 4 pines, así que testeando esta rama, testeamos indirectamente el conector FDD.

En la parte superior nos encontramos con el primer, y tal vez  único inconveniente de este téster. Los 2 conectores centrados de molex de 4 pines y de SATA están montados demasiado juntos. Esto conlleva, y de hecho ocurre así, a que nos resulte imposible conectar ambos cables destinados a la vez, porque el cable SATA es más grueso debido a su cableado. Esto puede suceder con la mayoría de fuentes de alimentación ATX del mercado. No obstante, esto resulta un mal menor, porque podremos realizar las mediciones en 2 pasos, conectando cada conector de manera individual.
