Review Tester Universal para Fuentes de Alimentación THERMALTAKE DR. POWER II al detalle

6. THERMALTAKE DR. POWER II. Pruebas de Funcionamiento I. Entorno de Pruebas. Funciones en Pantalla I

Entorno de Pruebas

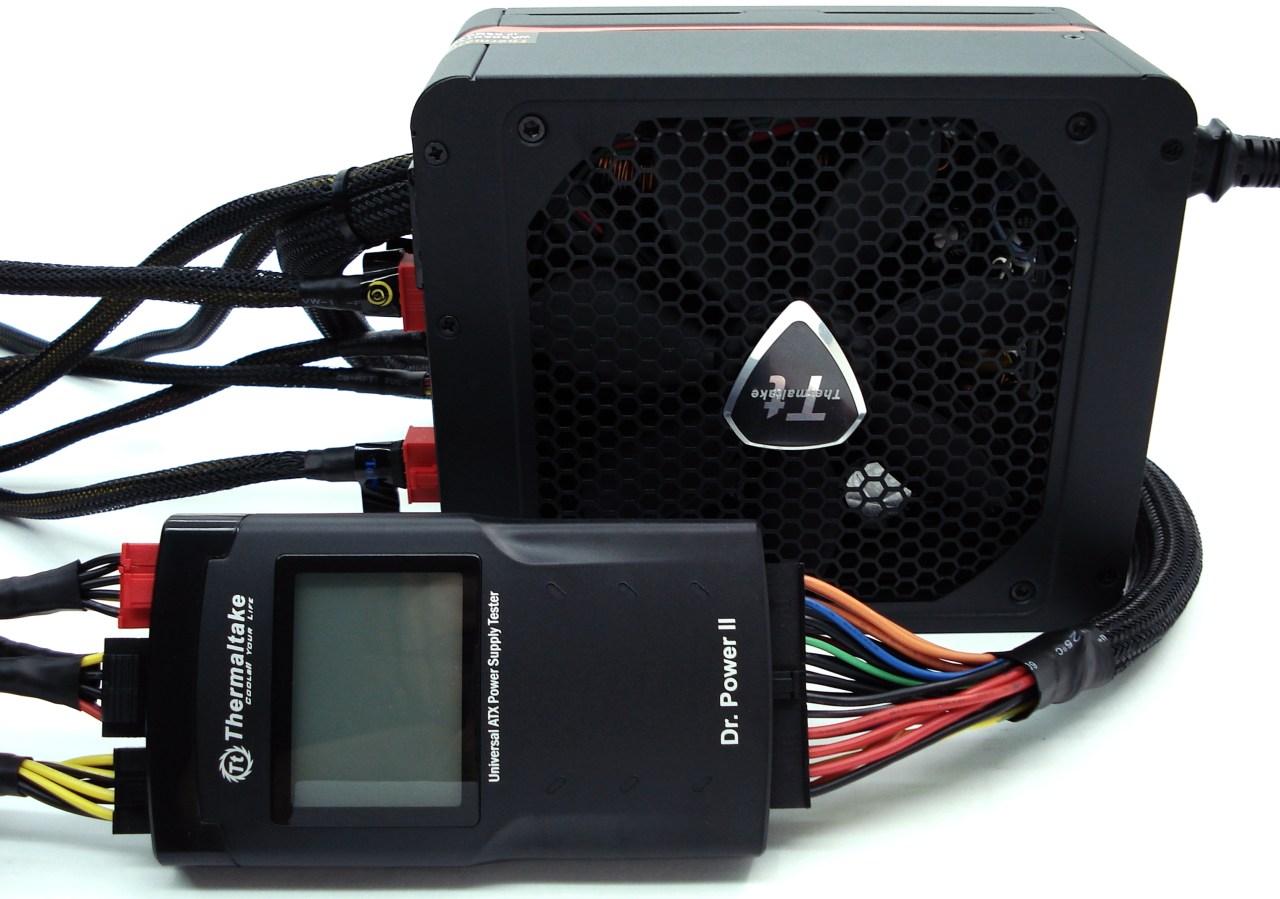

THERMALTAKE DR. POWER II. Entorno de Pruebas. Tester Dr. Power II con Toughpower Grand 1050W

Para probar el tester hemos optado por testear una fuente de la misma marca, la Thermaltake Toughpower Grand de 1050W, y cuyo análisis podéis ver aquí: análisis Análisis Thermaltake Toughpower Grand 1050W. En él ya estrenamos este tester y pudimos ver de qué es capaz. Además, ya hemos probado el téster con 5 o 6 fuentes de alimentación más de otros fabricantes, cuya demostración podría ser exactamente la misma, ya que su comportamiento es idéntico, salvo en la medición ofrecida.

Funciones en Pantalla I

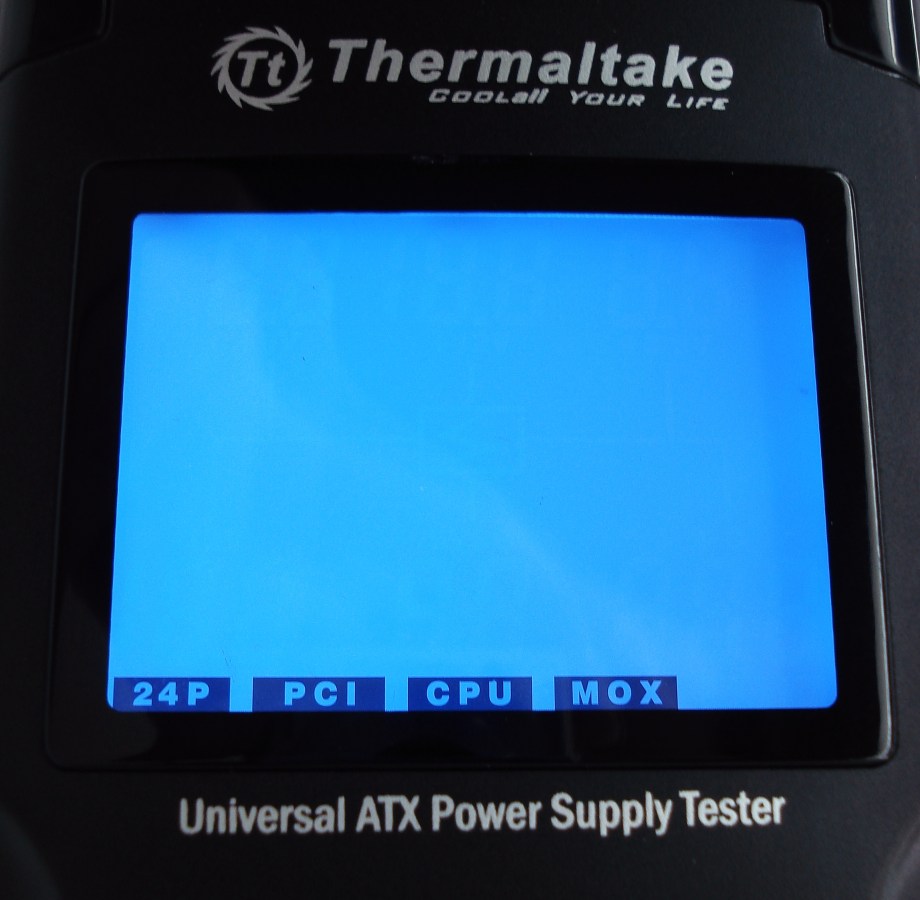

THERMALTAKE DR. POWER II. Pantalla Inicial de Arranque I

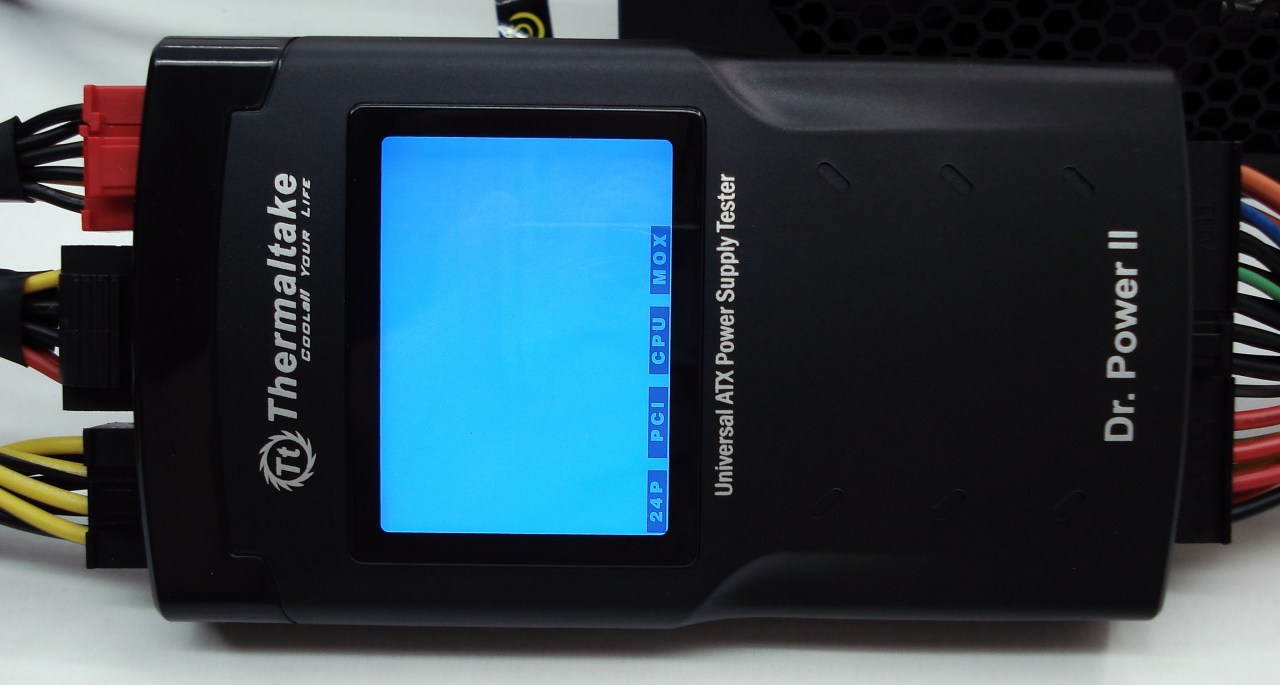

THERMALTAKE DR. POWER II. Detalle Pantalla Inicial de Arranque II

El procedimiento de conexión es bien sencillo. Se conectan todas las tomas de la fuente a las conexiones disponibles que tenemos en el téster, con la fuente completamente apagada y con el interruptor en «OFF» (símbolo de puente abierto «O») (si dispone de él; sino, es más adecuado no conectar la fuente con el cable de alimentación de CA). Una vez conectados, optamos por activar el interruptor de la fuente poniendo su posición en «ON» (símbolo de puente cerrado «-«). La fuente solo se debe conectar al téster, no a ningún dispositivo más, por medidas de seguridad.

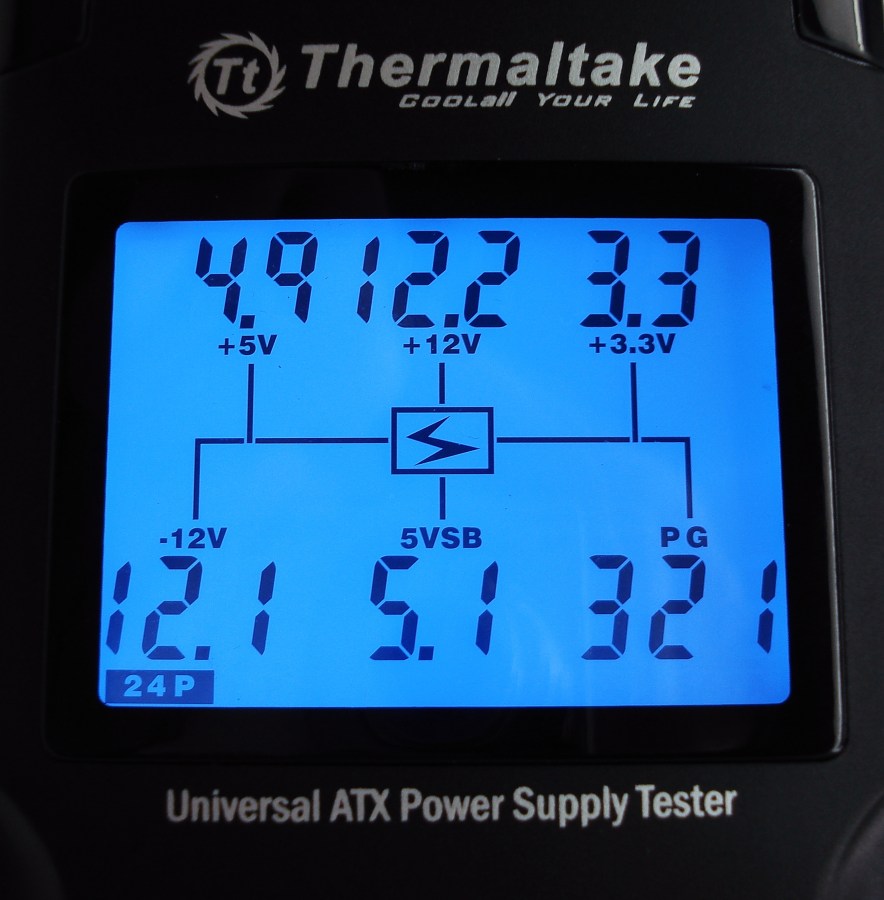

THERMALTAKE DR. POWER II. Muestra de valores 24P

El téster dispone de dos modos:

  • Modo 1: manual
  • Modo 2: automático

Para cambiar entre modos tan solo tenemos que optar por pulsar el botón lateral de cambio de función menos de 5 segundos para modo manual, o más de 5 segundos para modo automático.

El manual nos da el control para que podamos cambiar entre los distintos raíles a nuestro antojo.

El automático cierra un ciclo de recorrido de todos los raíles detectados, mostrando cada medición una tras otra durante algunos segundos sin la necesidad de que actuemos.

La pantalla más relevante es la que mide todas las tensiones del conector de 24 contactos. Al arrancar, además de mostrar el organigrama ramificado, nos muestra el tiempo de arranque en milisegundos de la fuente, correspondiente al valor PG de 321 ms. Como todos los valores están dentro del rango admisible según el estándar de Intel, deducimos que la fuente funciona correctamente, y concluimos diciendo que cuanto más se acerquen estos valores a los valores de referencia, mejor calibrada estará la fuente, al menos en su arranque inicial, sin ningún dispositivo del PC conectada a ella.

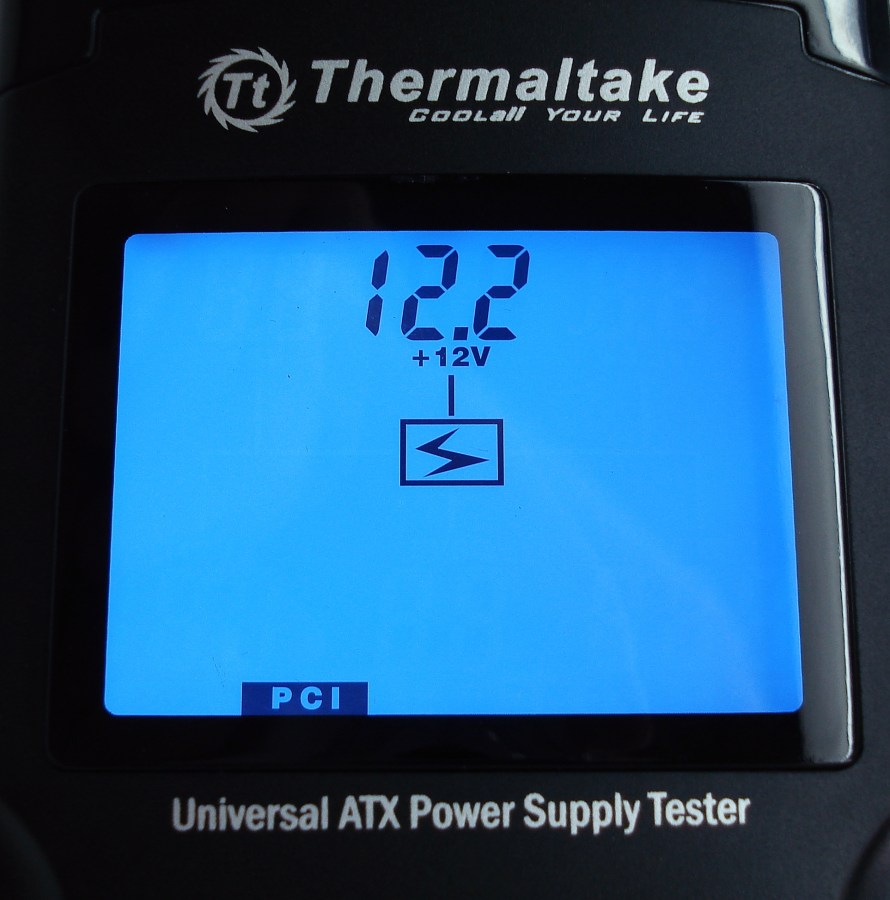

THERMALTAKE DR. POWER II. Muestra de Valores PCI

Veamos el recorrido de todas las demás pantallas, que cambiaremos con el modo manual a nuestro antojol…
