8. ANTEC TPQ 1200. Conectividad. Detalles II

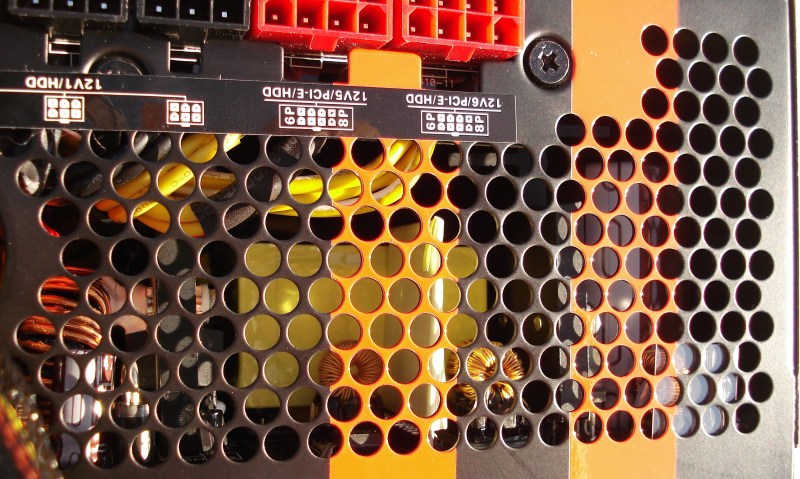

ANTEC TPQ-1200. Detalle Refrigeración Delantera
Hemos visto ya todas las caras de la fuente, dejándonos la cara delantera (la que queda dentro de nuestra torre) para el final. Aquí tenemos que señalar 3 cosas:
- El panel de conexiones para los cables modulares.
- La rejilla de perforaciones circulares para el paso de aire hacia el interior de la fuente.
- La salida del cableado soldado a la propia fuente y su anclaje.
Veamos cada uno de ellos detalladamente…

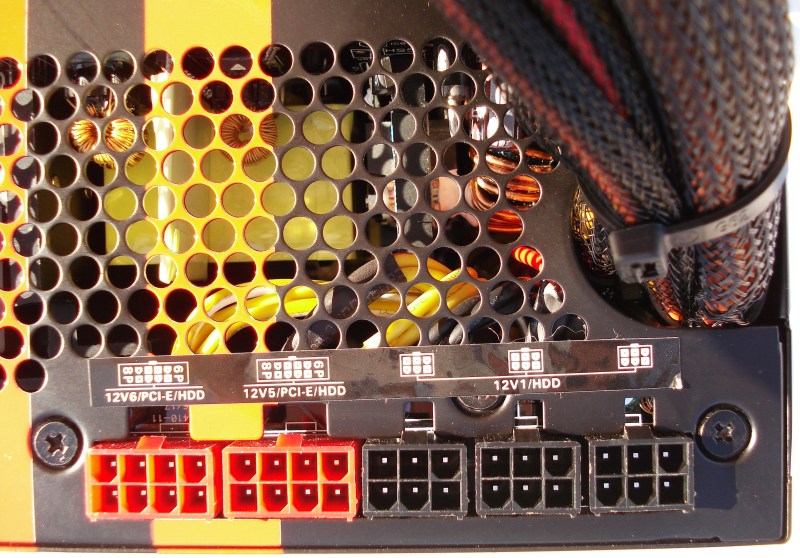

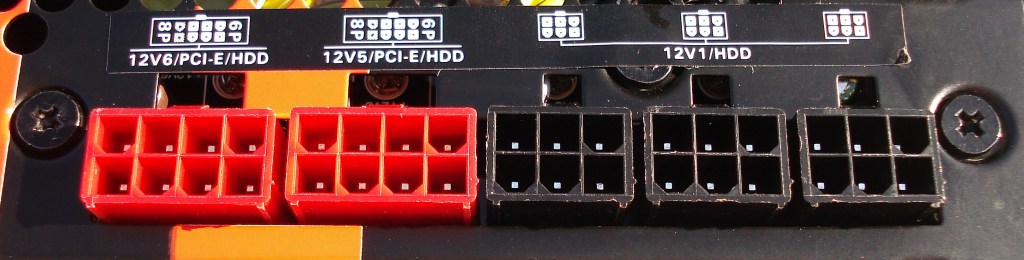

ANTEC TPQ-1200. Detalle Panel de Conexiones Cables Modulares I
El panel de conexiones delantero sigue la seguridad que se merece. Es resistente y se mantiene firme frente a la manipulación del mismo, incluidos los tirones. Está bien identificado por los colores rojos y negro, separando estos en 3 grupos, correspondientes cada uno de ellos a un raíl de +12V. Veamos cuales son:
- Raíl 12V6 / PCIE-E / HDD (x1, rojo). Conector de 8 pines (compatible también con los conectores de 6 pines).
- Raíl 12V5 / PCIE-E / HDD (x1, rojo). Conector de 8 pines (compatible también con los conectores de 6 pines).
- Raíl 12V1 /HDD (x3, negros) Conectores de 6 pines.
Los otros 3 raíles de 12V2, 12V3, y 12V4, pertenecen al cableado soldado a la propia fuente, y que veremos más adelante detalladamente.

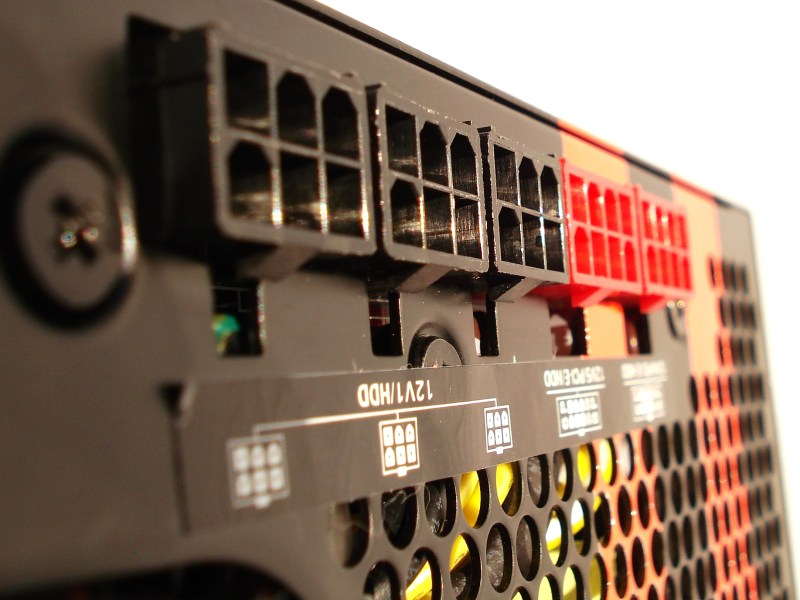

ANTEC TPQ-1200. Detalle Panel de Conexiones Cables Modulares I
Tenemos una pegatina identificable para cada raíl, y los conectores sobresalen aproximadamente 0.5cm de la superficie plana de la rejilla perforada. Todos sus conectores disponen de las típicas cuñas que sirven para anclar el conector del cable y mantenerlo bien firme. Otro aspecto de seguridad a tener presente.

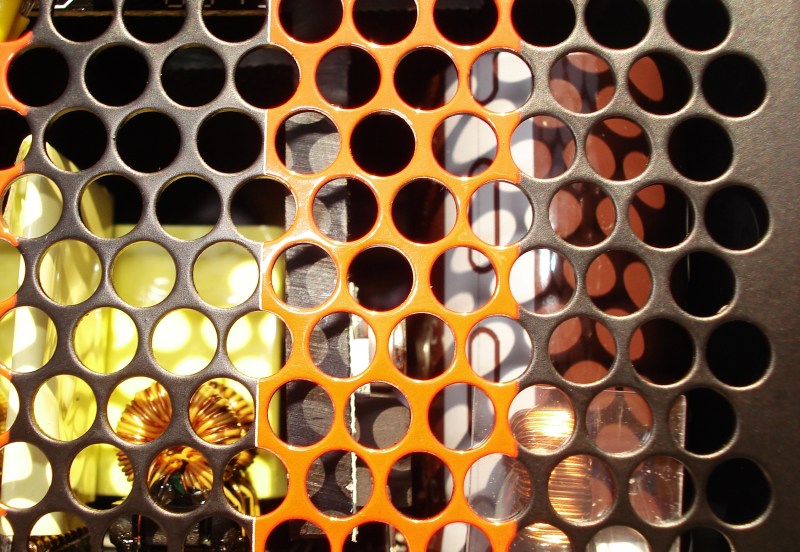

ANTEC TPQ-1200. Detalle Rejilla Refrigeración Delantera
El detalle de la rejilla nos muestra las perforaciones de aproximadamente 0.4cm de diámetro, que cubre casi toda la parte delantera de la fuente. Es curioso que no se haya optado por la perforación hexagonal, tan de moda hoy en día.
ANTEC TPQ-1200. Detalle Vista General Delantera
Como es de costumbre, el cableado que sobresale del interior de la fuente, siempre lo hace por un lateral. Ahora veremos un detalle ampliado de esta fijación, para ver si continúa la línea de seguridad que está persiguiendo esta la fuente.

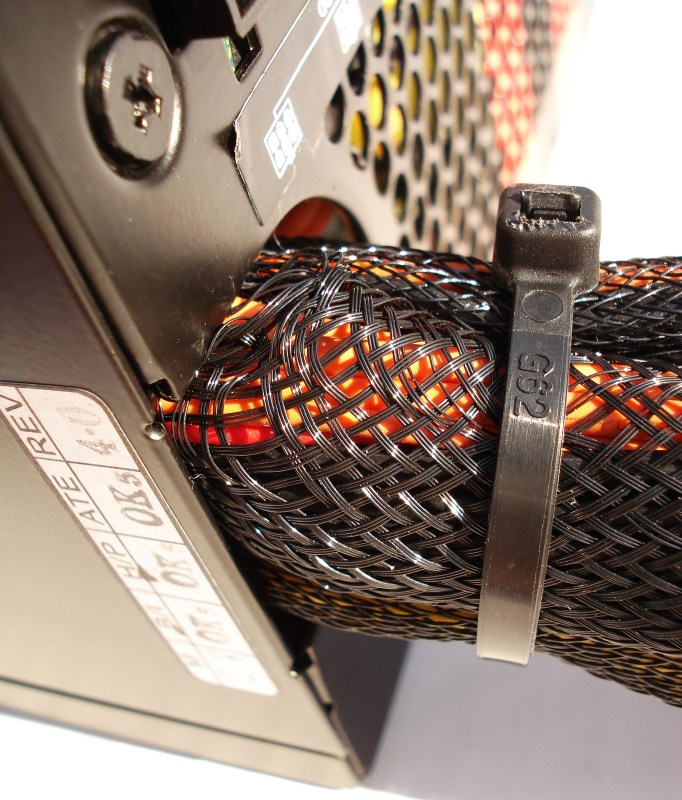

ANTEC TPQ-1200. Detalle Anclaje Cableado de la Fuente
De entrada, la chapa está doblada y es suave en los cantos, para evitar cortantes en toda la zona que bordea al cableado saliente. La malla, como era de esperar, sobresale de su interior, ayudando aún más a proteger esta zona delicada. Una brida en su interior y otra en su exterior hacen el resto, fijando al mismo tiempo la propia malla. Sistema suficientemente seguro.

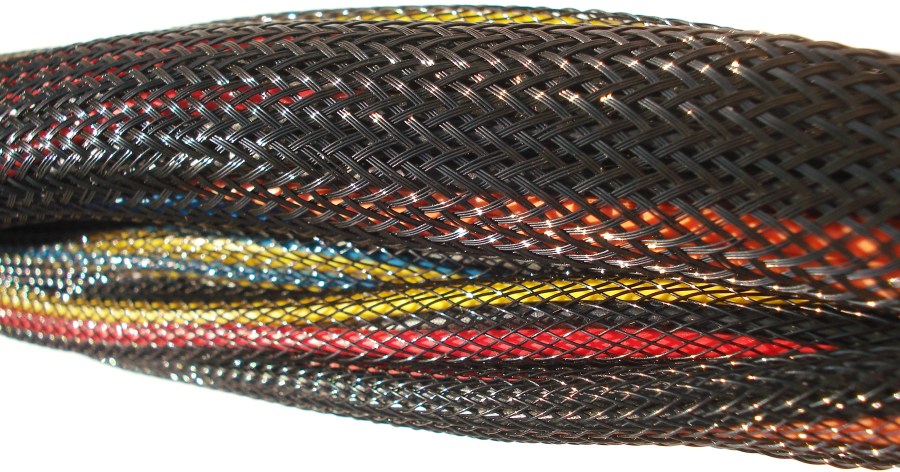

ANTEC TPQ-1200. Detalle Malla Ignífuga del cableado
Todo el recorrido del cableado de la fuente tiene este aspecto, desde el interior de la fuente, hasta el extremo de cada conector. Será prácticamente imposible que cualquier cable sufra algún percance en el interior de nuestra torre, evitando así cortocircuitos.
Veamos ahora detalladamente todo el apartado de cables que dispondremos con esta fuente…
