Desde los albores de la electrónica de posguerra, dos componentes se erigieron como pilares en la construcción del audio en el amplificador: las válvulas de vacío de doble triodo 12AX7 y 12AU7.

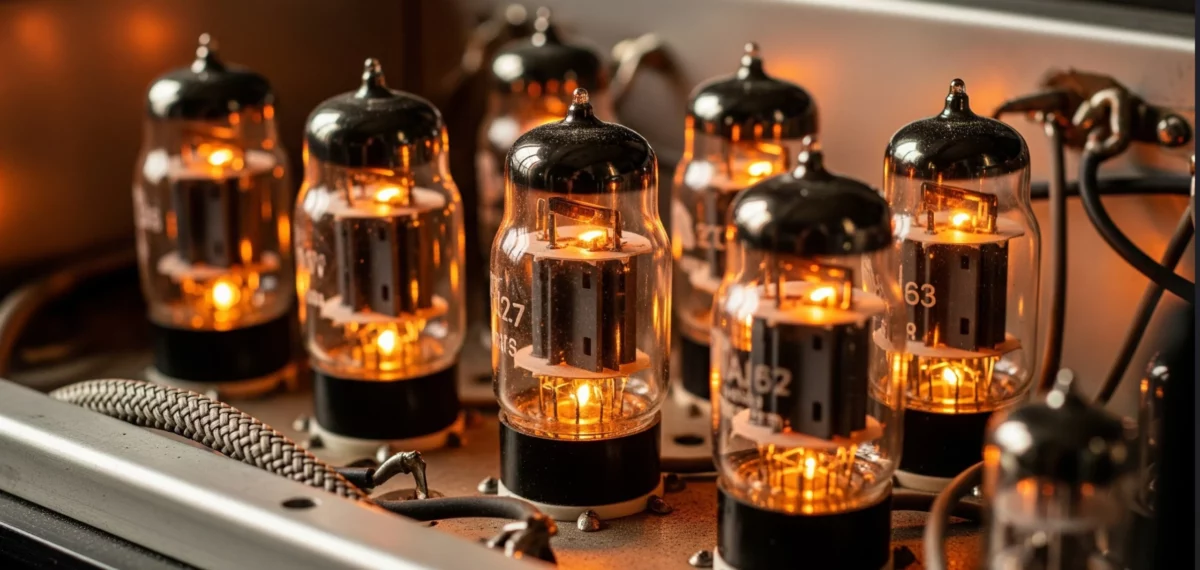

Estos pequeños cilindros de cristal, con sus nueve pines y su brillo anaranjado, se convirtieron en el corazón sonoro de incontables amplificadores de guitarra y equipos de alta fidelidad. Su concepción por parte de gigantes como RCA y GE no fue casual; ofrecían una fiabilidad y una consistencia de fabricación que permitieron a los ingenieros diseñar circuitos con una flexibilidad inédita en un formato sumamente compacto. Cada válvula alberga dos secciones de triodo independientes, un diseño ingenioso que optimiza el espacio y el coste.
La permanencia de estas válvulas en el audio moderno se debe a sus características eléctricas, tan distintas como complementarias, que las han hecho indispensables para modelar el carácter del sonido durante décadas. La 12AX7, con su elevado factor de amplificación, es la candidata idónea para las etapas de preamplificación, donde una señal débil necesita un buen empujón inicial, aportando de paso esa calidez armónica que define la «esencia valvular». Por otro lado, su hermana, la 12AU7, presenta una ganancia más modesta pero una linealidad y una capacidad de corriente superiores, haciéndola perfecta para tareas que exigen una transmisión de señal más limpia y controlada, como las etapas de conducción.
En la práctica: Ganancia vs Transparencia
El meollo de la cuestión reside en cómo se comportan estas válvulas bajo presión. La 12AX7, con su factor de ganancia de aproximadamente 100, está diseñada para colorear el sonido. En un amplificador de guitarra, es la principal responsable de la distorsión cálida y rica en armónicos que los músicos adoran. Al forzarla, satura de una manera musicalmente agradable, esculpiendo el tono antes de que llegue a la etapa de potencia.
En cambio, la 12AU7, con una ganancia cercana a 20, se mantiene íntegra durante un rango más amplio de operación. Esto la convierte en la elección predilecta para etapas de inversión de fase en amplificadores push-pull o como búfer en bucles de efectos, donde la prioridad es preservar la fidelidad de la señal sin añadir grano.
Aunque ambas comparten la misma disposición de pines y pueden intercambiarse en algunos circuitos, el resultado es drásticamente diferente: sustituir una 12AX7 por una 12AU7 domesticará el amplificador, reduciendo la saturación y ofreciendo un sonido más limpio. El caso inverso provocaría un aumento considerable de la ganancia, pudiendo sobrecargar el circuito si no está preparado para ello.
Primos lejanos y el especialista de la Alta Fidelidad
En este linaje de válvulas, la 12AT7 ocupa un interesante punto intermedio. Con una ganancia de alrededor de 60, ofrece un equilibrio entre la agresividad de la 12AX7 и la pulcritud de la 12AU7. Esta versatilidad la ha hecho muy popular en controlar los tanques de reverberación en clásicos amplificadores Fender o actuar como inversora de fase, donde proporciona un margen dinámico más amplio que una 12AX7 sin la pronunciada caída de ganancia de una 12AU7.
Pero si nos alejamos de la familia directa, encontramos al 6H30, un triodo dual de origen ruso apodado el «Súper Tubo». Este componente, muy apreciado en el audio de alta gama, juega en otra liga. Su diseño prioriza una linealidad extrema, una distorsión bajísima y una gran capacidad de corriente, cualidades idóneas para preamplificadores de alta fidelidad que persiguen una transparencia absoluta. Sin embargo, su sonido prístino y sus diferentes requerimientos eléctricos lo hacen inadecuado para los amplificadores de guitarra tradicionales, cuyo encanto reside precisamente en la coloración y la ruptura no lineal que el 6H30 evita a toda costa. Para entendernos, es una herramienta de precisión para audiófilos, no un pincel para rockeros.
Ruido y calor: La física inherente del sonido valvular
El funcionamiento mismo de una válvula de vacío es una danza con el calor. El cátodo debe alcanzar temperaturas superiores a los 800 °C para emitir electrones, un proceso termoiónico que, de forma ineludible, produce ruido.
Este ruido tiene principalmente dos culpables. Por un lado, el «ruido de disparo», originado por la emisión aleatoria de electrones individuales. Por otro, el «ruido de parpadeo» o «ruido 1/f», que domina en las frecuencias bajas y se relaciona con imperfecciones en los materiales del cátodo.
El calor que da vida a la válvula también acelera su degradación y acentúa estos fenómenos. Los ingenieros deben, por tanto, realizar un delicado balance. Por ejemplo, ajustar la corriente del ánodo (Ia). Cada tipo de válvula tiene un punto óptimo de operación donde el ruido total se minimiza.
Para una 12AX7, este punto se sitúa en torno a los 0.4–0.6 mA, mientras que un tubo de alta corriente como el 6H30 necesita más de 5 mA para rendir al máximo. Incluso el voltaje del filamento calentador influye, pudiendo una ligera reducción ser beneficiosa en válvulas de baja corriente, pero perjudicial en las de alta corriente. Es esta gestión meticulosa de los parámetros operativos la que permite extraer un sonido limpio de un componente intrínsecamente ruidoso.
