3. NZXT HAVIK 120. Componentes y Accesorios I. Kits de Montaje y Manual de Instrucciones

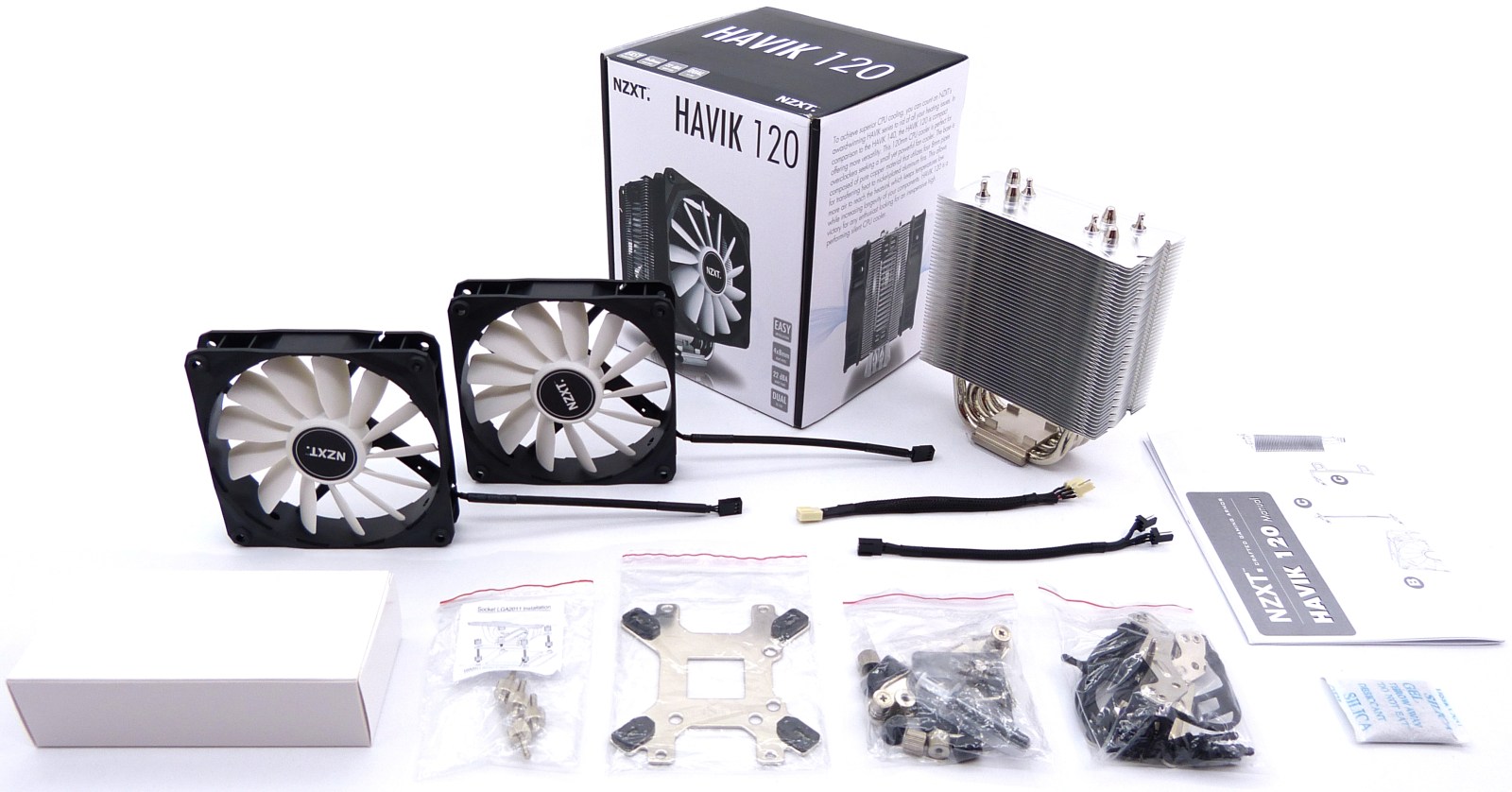

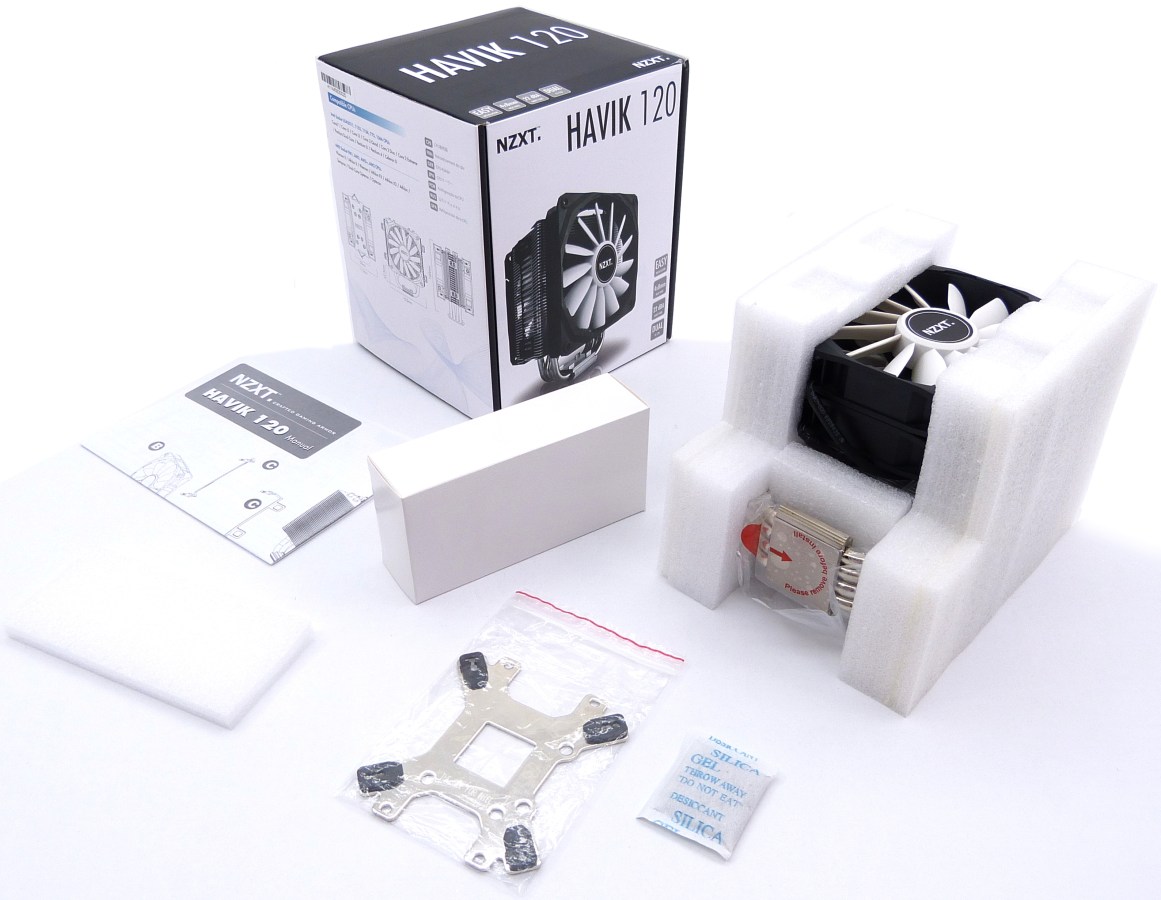

NZXT HAVIK 120. Fotografía de Exposición I. Protecciones y Componentes

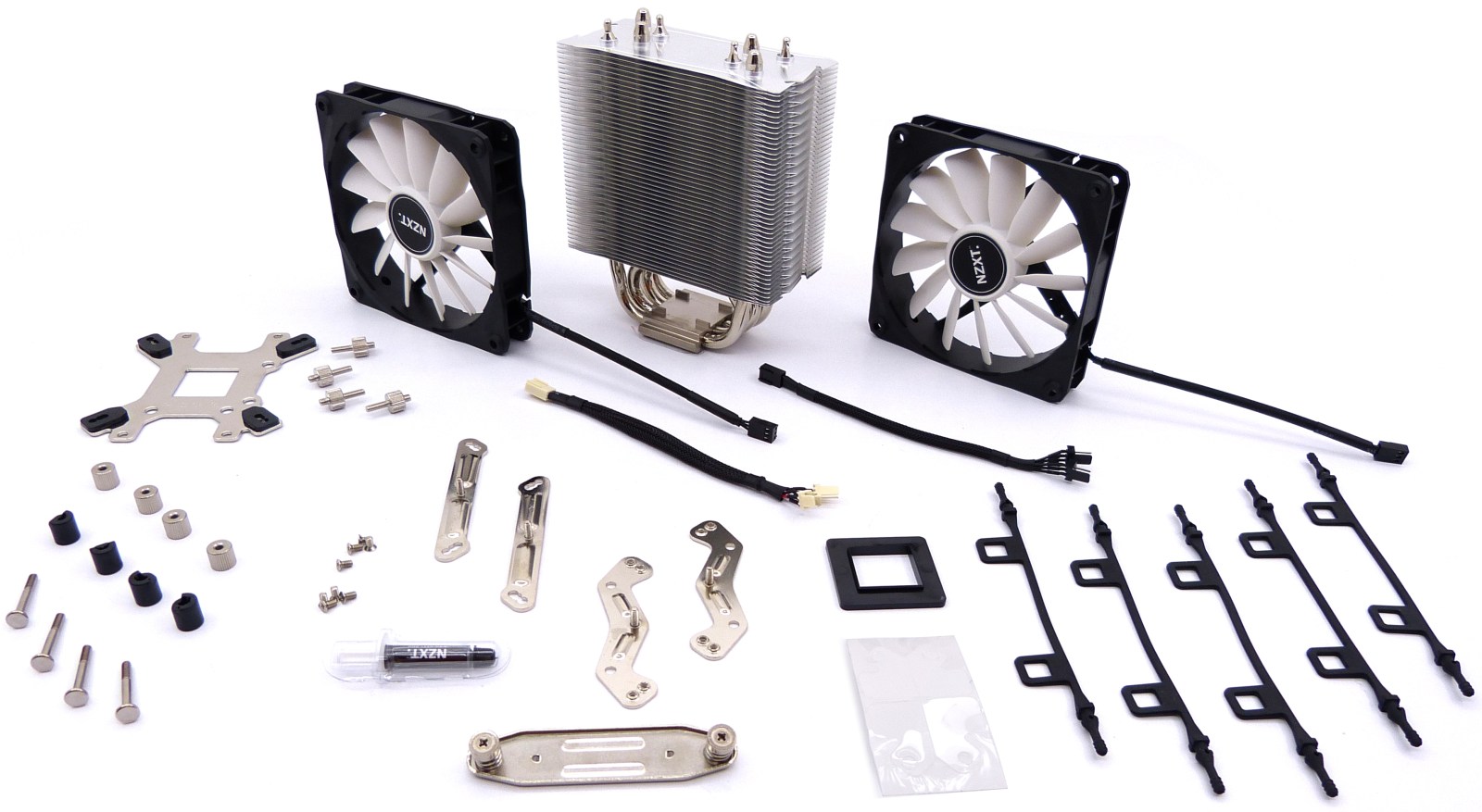

NZXT HAVIK 120. Fotografía de Exposición II. Componentes y Accesorios I
NZXT HAVIK 120. Fotografía de Exposición III. Componentes y Accesorios II
Los componentes y accesorios del NZXT Havik 120 son:
- Embalaje de cartón para presentación y transporte
- Doble molde de espuma para la protección del disipador
- Caja de cartón con accesorios
- Disipador NZXT Havik 120
- Dos ventiladores NZXT FZ-120
- Kit de montaje para sockets Intel y AMD
- Kit de montaje de goma para los ventiladores (5 amarres)
- Compuesto térmico NZXT
- Cable con conectores de 3 pines dual en «Y» (pines negros)
- Cable con conectores de 3 pines dual en «Y» reductor de tensión (pines blancos)
Kits de Montaje

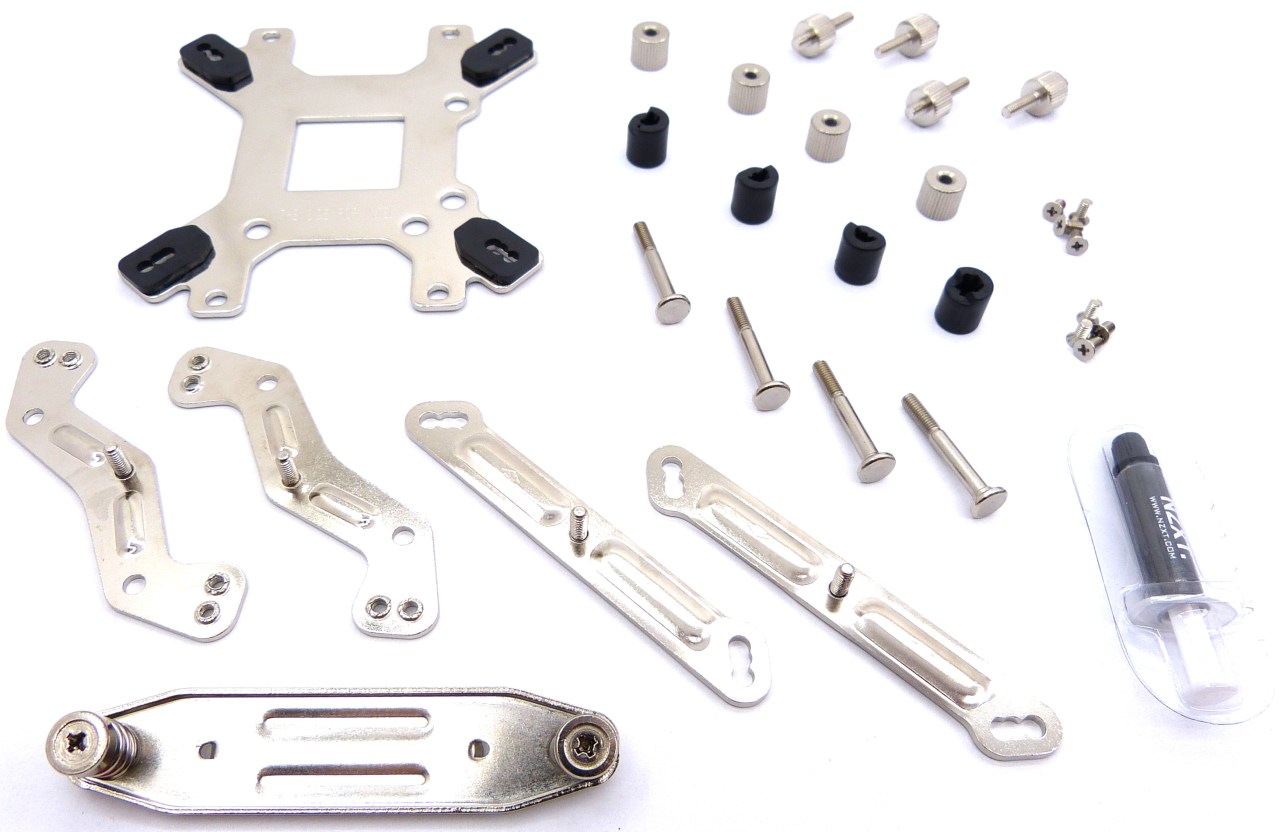

NZXT HAVIK 120. Accesorios I. Kits de Montaje I. Compuesto Térmico NZXT
El kit de montaje para sockets de AMD e Intel está compuesto por varios tornillos, arandelas y tuercas que deberemos montar junto con un marco universal de soporte de metal que fijará al disipador junto con otros brazos de metal, según el diseño de cada socket, montado sobre un pequeño plástico central cuadrado y unas pegatinas adhesivas que actúan de aislante para el reverso. Este kit es muy completo y fácil de instalar, con la necesidad de montar el disipador al socket antes de montar los ventiladores al mismo, empleando un destornillador. Además viene acompañado de un pequeño tubo de 2 o 3 gramos con compuesto térmico de la marca. Todo el metal es de acero inoxidable de elevada calidad, con un acabado en plata brillo.

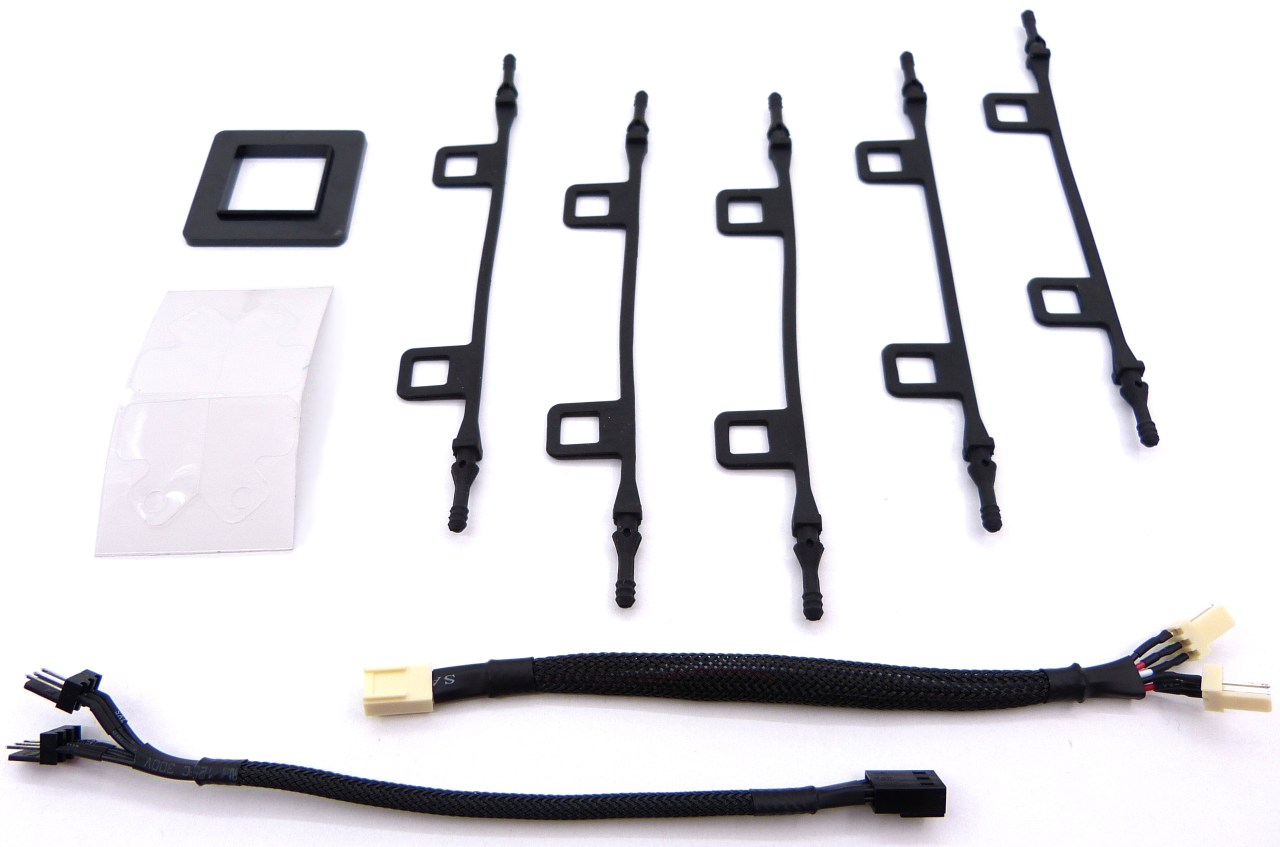

NZXT HAVIK 120. Accesorios II. Kits de Montaje II. Cable Alargado en «Y» y Reductor de Tensión
Para montar los ventiladores, se emplea el mismo diseño de amarre empleado en el Havik 140, con un total de 4 tiras de goma elástica con cabezas que actuarán de amortiguador entre el disipador y los ventiladores, mientras que el tronco estira a modo de anclaje. Este sistema sustituye el típico sistema de anclaje por alambres. Su durabilidad la determinará la calidad del material que se ha empleado para conformar las gomas.
Además, para conectar los 2 ventiladores a una sola toma de 3 pines de la placa base (o a un panel controlador de RPM compatible) se acompaña con un cable corto en forma de «Y». Por otro lado, tenemos otro cable del mismo formato con un pequeño reductor de tensión. Este cable está equipado con una pequeña resistencia en el centro del mismo. Ambos cables están forrados, con la zona más delicada en los extremos de los conectores macho de 3 pines (unión del cable con el conector).
Manual de Instrucciones

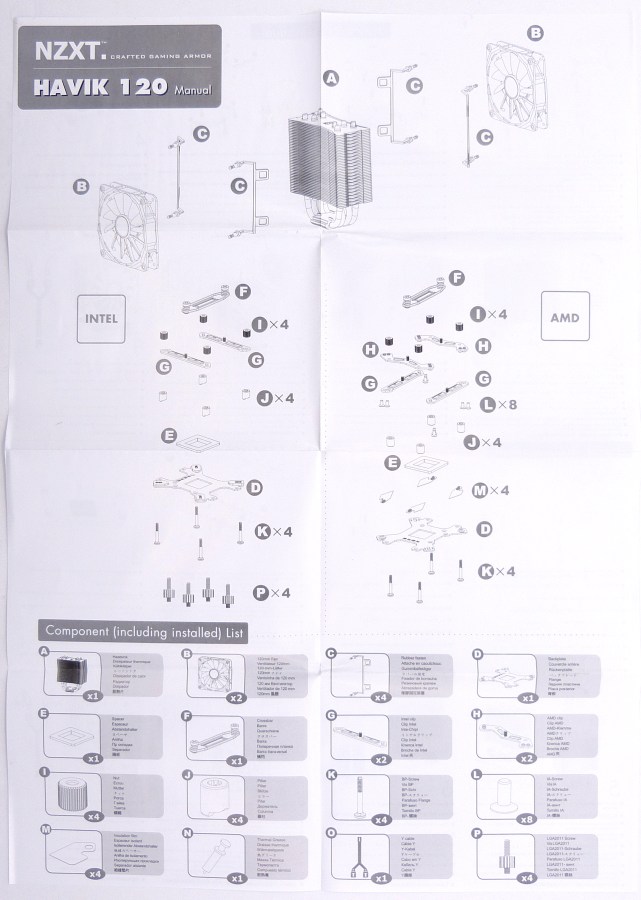

NZXT HAVIK 120. Manual Desplegado Cara Superior

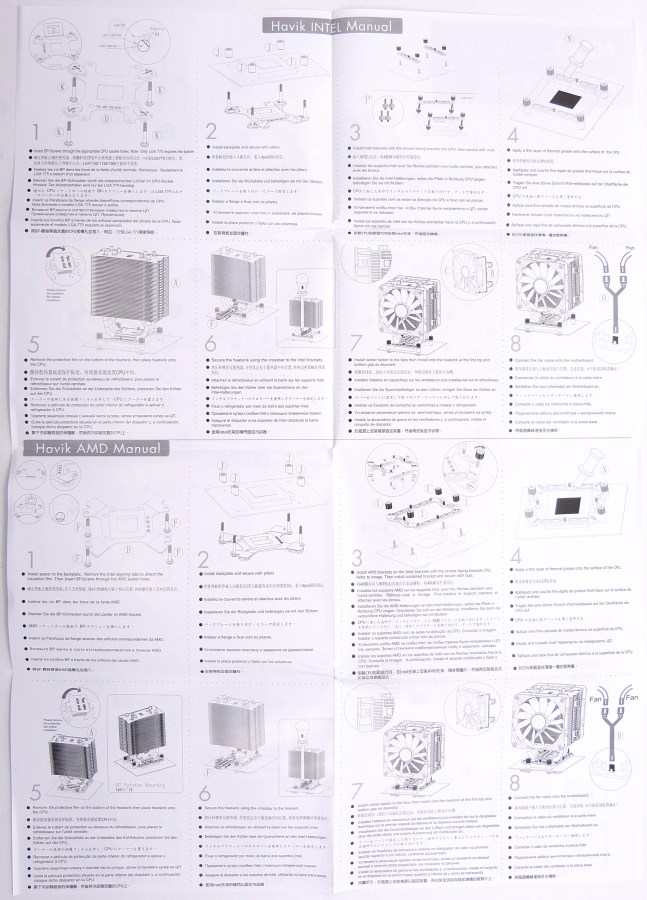

NZXT HAVIK 120. Manual Desplegado Reverso
Por último, el Havik 120 viene con un práctico y bien desarrollado manual de instrucciones que detalla, esta vez sí, en hasta 9 idiomas distintos, la fácil forma de montar adecuadamente el disipador, para que no tengamos ningún problema al respecto. Este completo y corto manual, explica detalladamente cada una de las piezas que acompañan al disipador, así que será imposible no montarlo correctamente siguiendo dichas instrucciones.
