6. NZXT HAVIK 120. Montaje Ventiladores + Disipador. Pruebas Varias. Rendimiento y Sonoridad. Vídeo Demostración
Montaje Ventiladores + Disipador

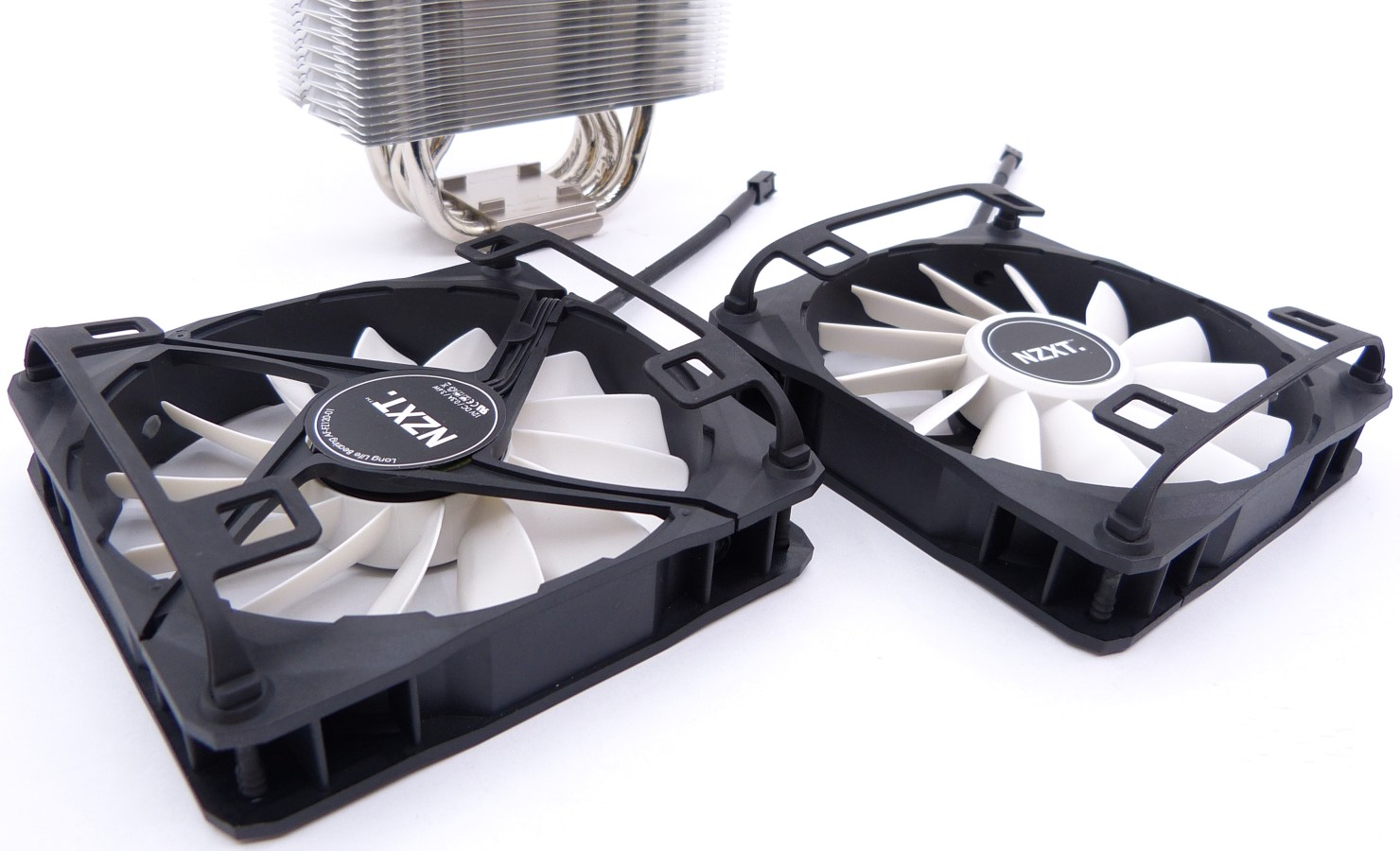

NZXT HAVIK 120. Detalle Montaje Ventiladores con Anclajes de Goma
El montaje de los ventiladores es bastante sencillo. Con poco esfuerzo y algo de paciencia logramos montar las tiras de goma, fijándolas como mostramos en la fotografía superior.

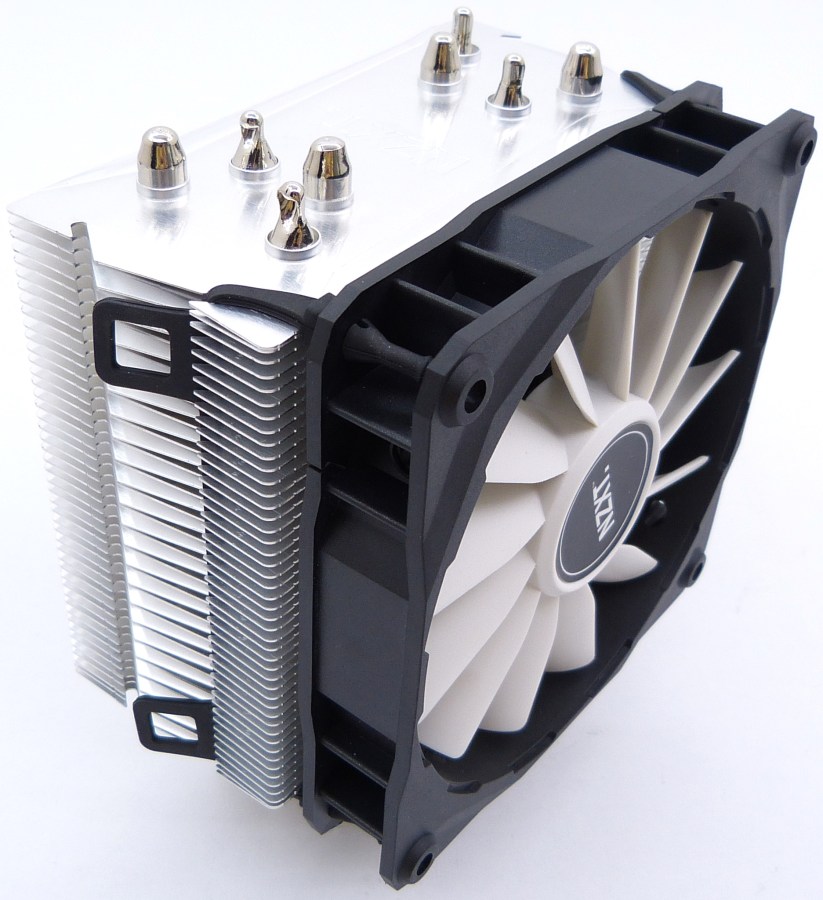

NZXT HAVIK 120. Disipador + Un Ventilador Vista en Perspectiva Frontal Superior

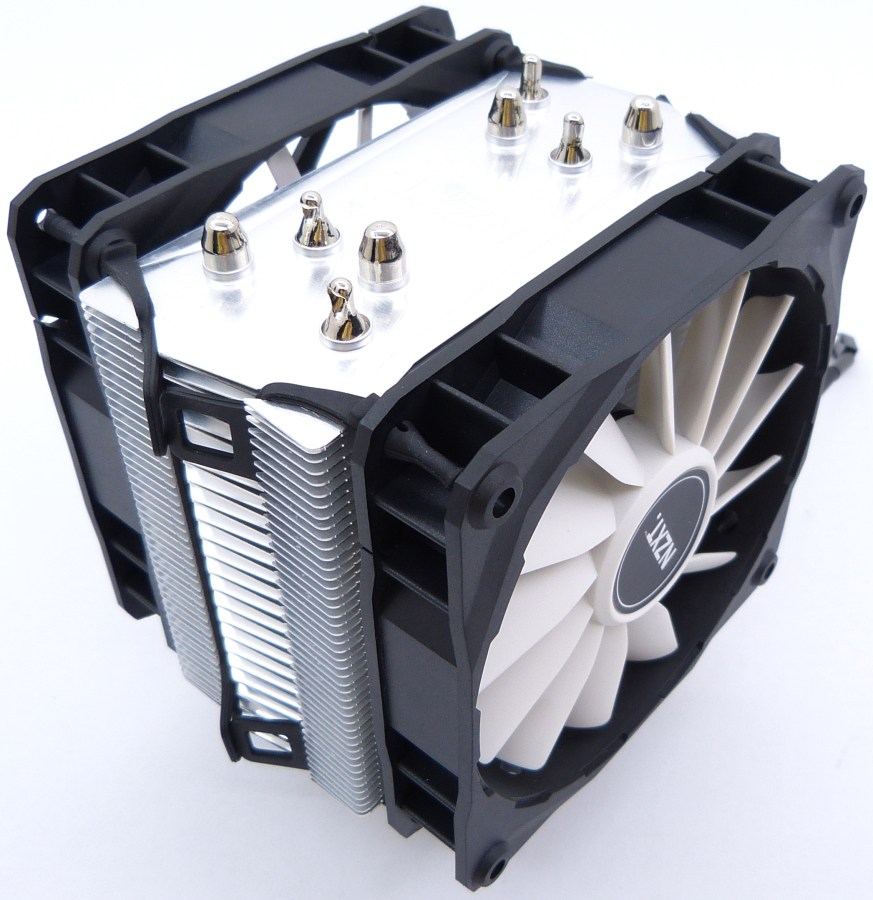

NZXT HAVIK 120. Disipador + Dos Ventiladores Vista en Perspectiva Frontal Superior
Este disipador puede funcionar con tan solo un ventilador, o con los 2. Evidentemente, si montamos los 2 ventiladores, obtendremos mayor rendimiento si orientamos el sentido de los ventiladores, uno de introducción y otro de extracción, siendo más acertado colocarlos o bien hacia arriba o bien hacia atrás en el interior de la torre, según la orientación que elijamos, al menos en los sockets de Intel, cuyo montaje es totalmente cuadrado, permitiendo así giros de 90 grados a nuestro antojo.

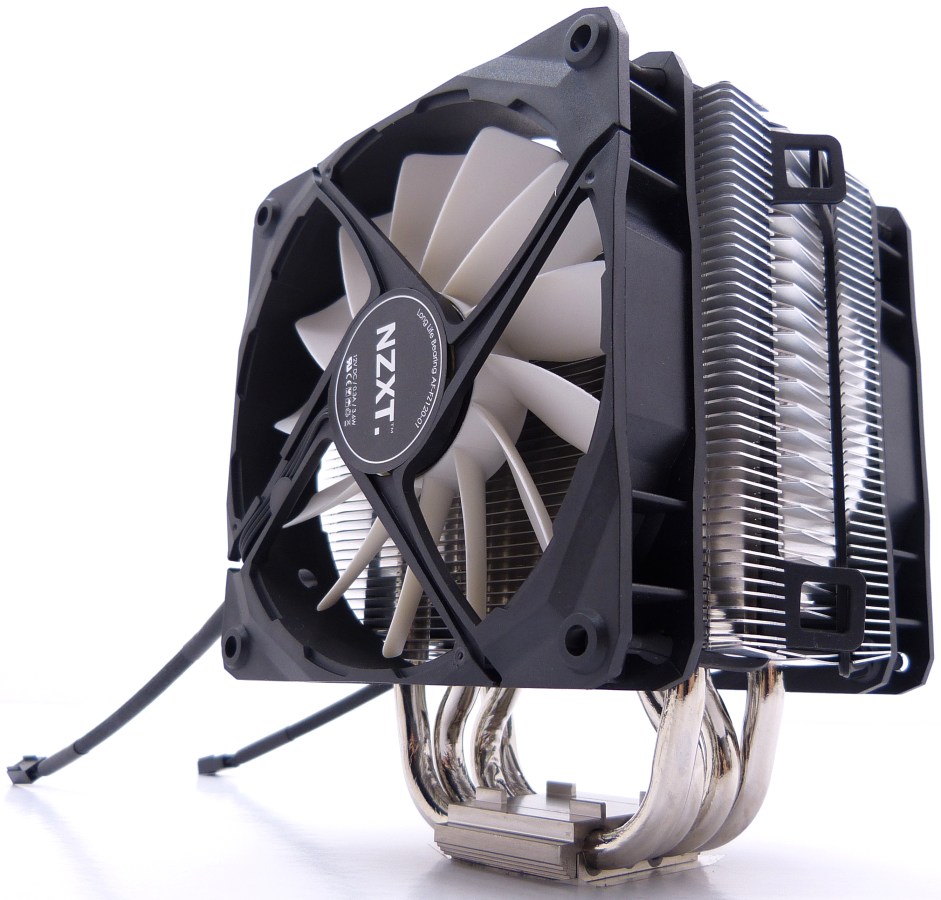

NZXT HAVIK 120. Fotografía de Exposición IV. Disipador + Dos Ventiladores Vista en Perspectiva Trasera
Como podéis ver, hemos montado los ventiladores correctamente, con su orientación idónea para su máximo rendimiento.

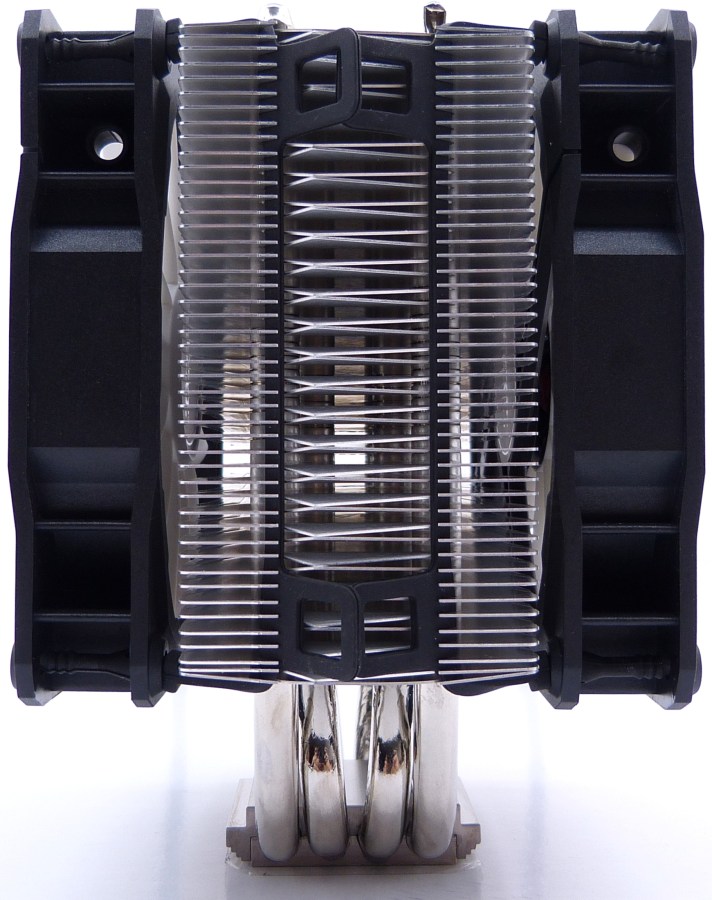

NZXT HAVIK 120. Disipador + Dos Ventiladores Vista Lateral Izquierda
Los ventiladores de 12cm ocupan prácticamente todo el área lateral de las láminas de aluminio, de modo que se conseguirá el máximo rendimiento aprovechando todo el caudal de aire que logren mover. Si nos fijamos bien, las tiras de goma amarran a cada ventilador por el lateral, y gracias a su cabeza de goma, actúan de sistema antivibración, para transmitir lo mínimo posible las vibraciones al disipador. Gracias al perfil reducido del disipador, nos podremos ahorrar problemas con los bancos de memoria de la mayoría de placas base, permitiendo generalmente instalar disipadores de grandes dimensiones destinados a la memoria RAM.
Pruebas Varias. Rendimiento y Sonoridad
El entorno de pruebas que empleamos sigue siendo nuestro veterano equipo de laboratorio:
- Torre: Antec Dark Feed DF-85. (Fuente de alimentación montada en la parte inferior) (ya analizada en islaBit aquí)
- Fuente de alimentación: Antec High Current Pro 1200W (HCP-1200), 80Plus Gold (ya analizada en islaBit aquí)
- Placa Base: Asus P5QC
- Procesador: Intel Quad Q6600, 2400MHz (overclock 3.300MHz)
- Disipador 1 CPU: NZXT HAVIK 120 (estando de análisis en islaBit)
- Disipador 2 CPU: PHANTEKS PH-TC14PE_OR (ya analizado en islaBit aquí)
- Disipador 3 CPU: ANTEC KÜHLER H2O 920 (ya analizado en islaBit aquí)
- Disipador 4 CPU: Noctua NH-D14 + Ventiladores Noctua (ya analizado en islaBit aquí)
- Disipador 5 CPU: Prolimatech Mega Shadow + 2 Ventiladores Tacens Spiro Ice (ya analizados en islaBit aquí y aquí)
- Memoria RAM: Mushkin Redline 996997 DDR3, 2×4GB CL9 a 1.65V (ya analizada en islaBit aquí)
- Tarjetas Gráficas: Zotac Nvidia Geforce 9800 GTX+, 512MB
- Disipador Tarjeta Gráfica: Prolimatech MK-13 (ya analizado en islabit aquí)
- Tarjeta de Sonido: Creative X-Fi Fatal1ty Champions Series con Rack
- Tarjeta de TV Dual Hauppauge PCI Nova T-500
- Grabadora DVD: LG con conector PATA
- Panel de controlador de revoluciones: Aerocool X-Vision (ya analizado en islabit aquí)
- Disco duro 1: Western Digital SATAII, 1TB
- Disco duro 2: Western Digital SATAII, 1TB
- Disco duro 3: Western Digital SATAII, 500GB
- Disco duro 4: Western Digital SATAII, 500GB
- Nº de Ventiladores totales de 12-14cm: 11

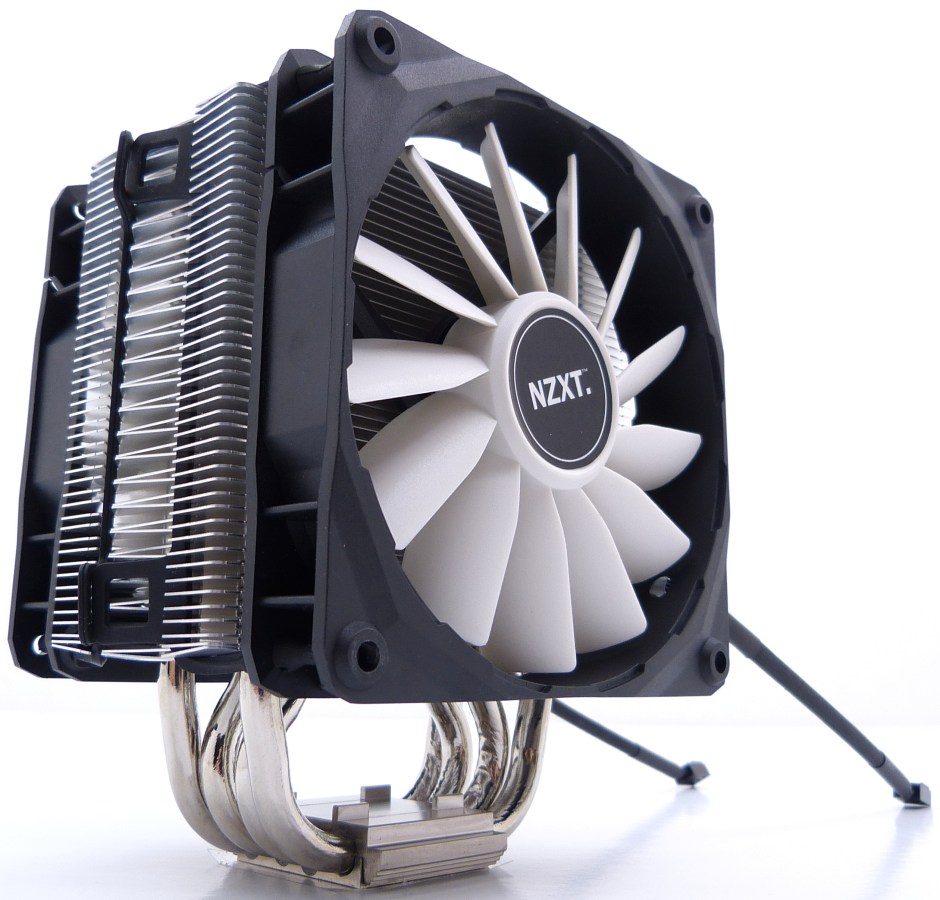

NZXT HAVIK 120. Fotografía de Exposición V. Disipador + Dos Ventiladores Vista en Perspectiva Frontal
Rendimiento

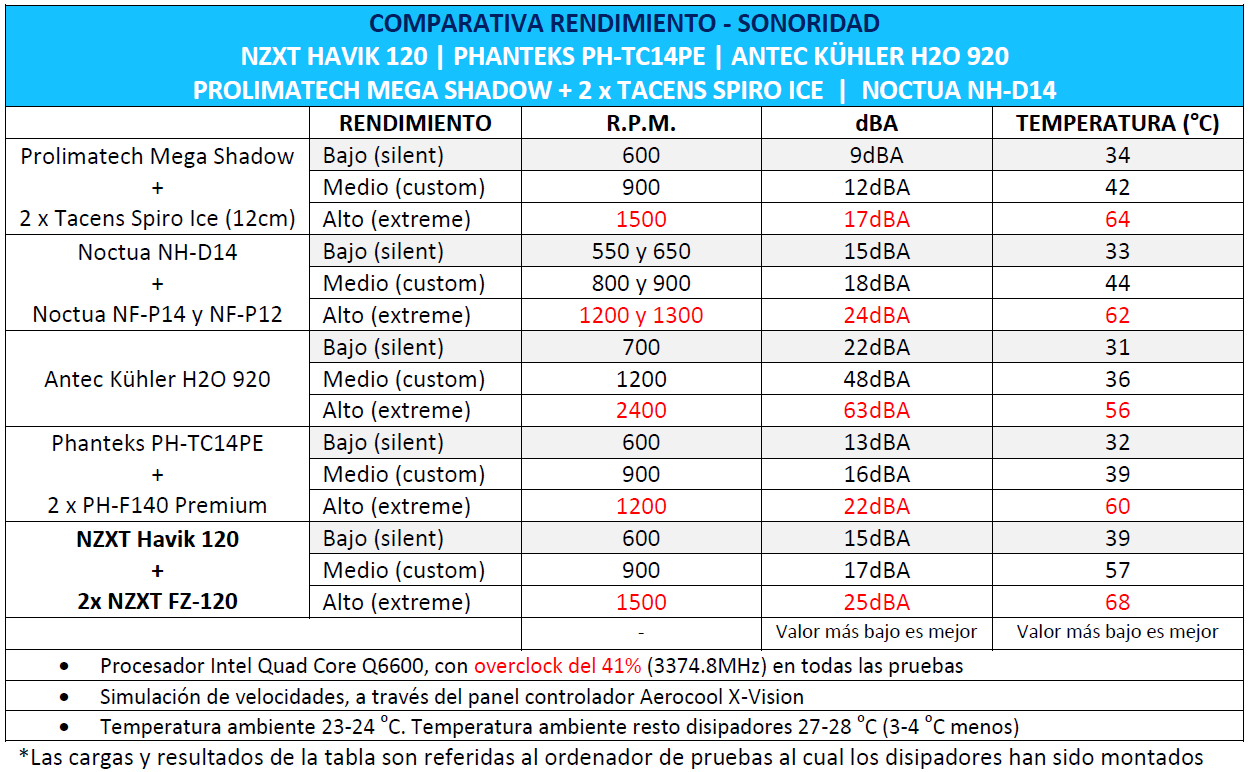

NZXT HAVIK 120. Tabla Comparativa de Rendimiento Sonoridad
Al observar los resultados obtenidos de este sistema de refrigeración, es evidente que es un poco injusto compararlos con los mejores disipadores que hay hoy en día en el mercado, así que tomaremos la tabla como una mera referencia, y no nos saldremos de ahí. El rendimiento del Havik 120 es mediano, dentro de la amplia gama de disipadores, sean de gama baja, media y alta. Además, en las pruebas inevitablemente hemos tenido una diferencia de entre 3 y 4 grados de temperatura ambiente, que han ido a favor del Havik 120, aunque cierto es que en el interior de la torre que hemos empleado, apenas se notarán diferencias respecto al exterior, al fin y al cabo esta diferencia apenas es nada. Con el procesador empleado y con el overclock extremo que lo seguimos manteniendo, el Havik 120 es capaz de mantener la temperatura por debajo de los 70ºC que ya es. La conclusión más sensata es que es un gran disipador y bastante versátil para el coste que tiene, con un kit de montaje bastante bueno y compatible.
Sonoridad
No obstante, hemos detectado un par de detalles referentes a la sonoridad. Los ventiladores sueltos, evidentemente hacen menos ruido que acoplados al disipador, ya que el aire impulsado puede incrementar la sonoridad en torno de 2 hasta 4 dBA (incluso más según el diseño del disipador y la separación entre éstos), así que es del todo lógico que la sonoridad aumente ligeramente. Además, el polvo acumulado a lo largo de su uso puede ayudar a incrementar todavía más esta cifra, esto es común a cualquier sistema similar a éste. Como siempre es aconsejable mantener el disipador y los ventiladores libres de polvo el mayor tiempo posible, con lo que mantendremos su rendimiento estable.
Montaje
Respecto al montaje, no tenemos nada que objetar, el kit adjunto está muy logrado y no tendremos problemas. Hemos probado el kit en los sockets 1155, AM2+ y el veterano 775 para estas pruebas de rendimiento, sin ningún tipo de problema o percance, aunque como ya sabéis siempre puede darse algún caso específico de incompatibilidad, según la placa base que usemos. Suponemos que tampoco habrá percances con los sockets LGA2011 de Intel y FM1 de AMD (este último muy similar en montaje al AM3/AM2+/AM2).

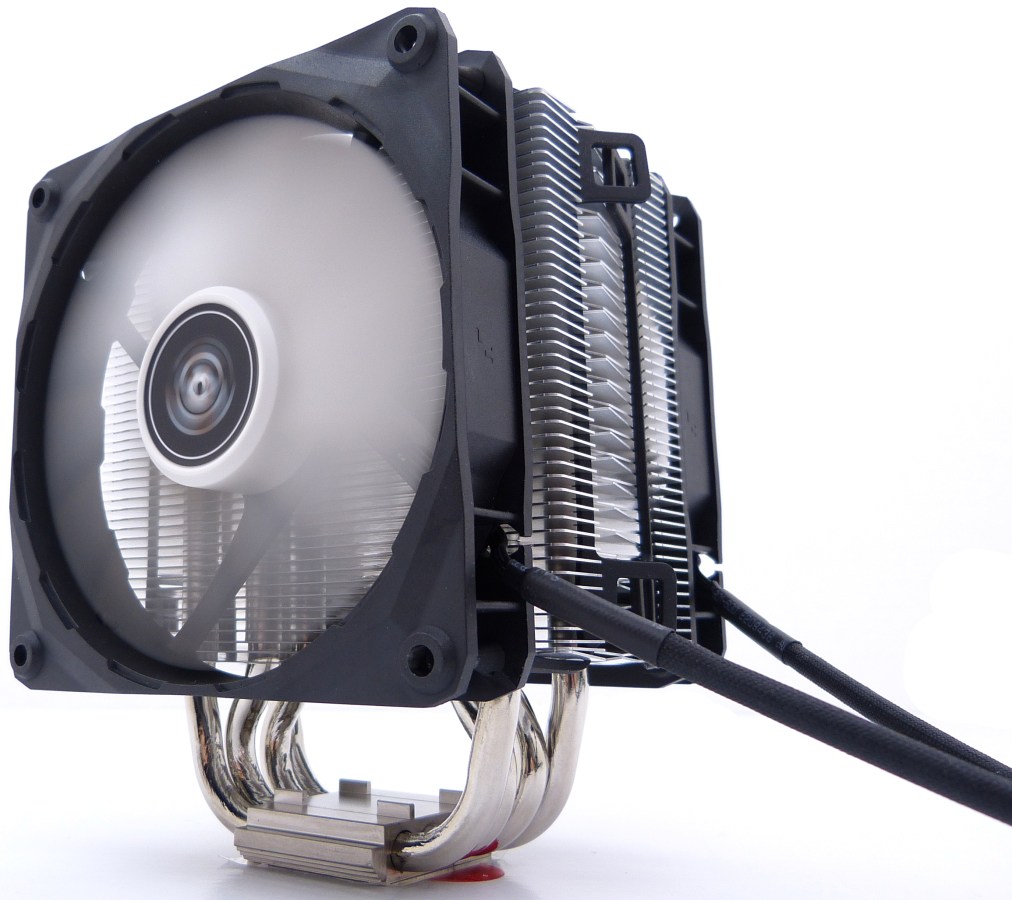

NZXT HAVIK 120. Fotografía de Exposición VI. Disipador + Dos Ventiladores en Funcionamiento
Vídeo Demostración
[youtube A2lft8_MbQ0]
NZXT HAVIK 120. Vídeo Demostración Disipador + Ventiladores en Funcionamiento
Para finalizar con este análisis, os mostramos un vídeo que hemos elaborado en alta definición para mostraros el funcionamiento y el aspecto global del Havik 120, un disipador elegante y de dimensiones contenidas, muy adecuado para equipos de gama media. Esperamos que sea del agrado de todos.
Sin más, pasamos ya a nuestro apartado de Ventajas e Inconvenientes…
