8. GIGABYTE GA-Z68X-UD4-B3. Detalles III. Zona Slots PCI. Paneles de Conexiones. Alimentación. Conectores FAN

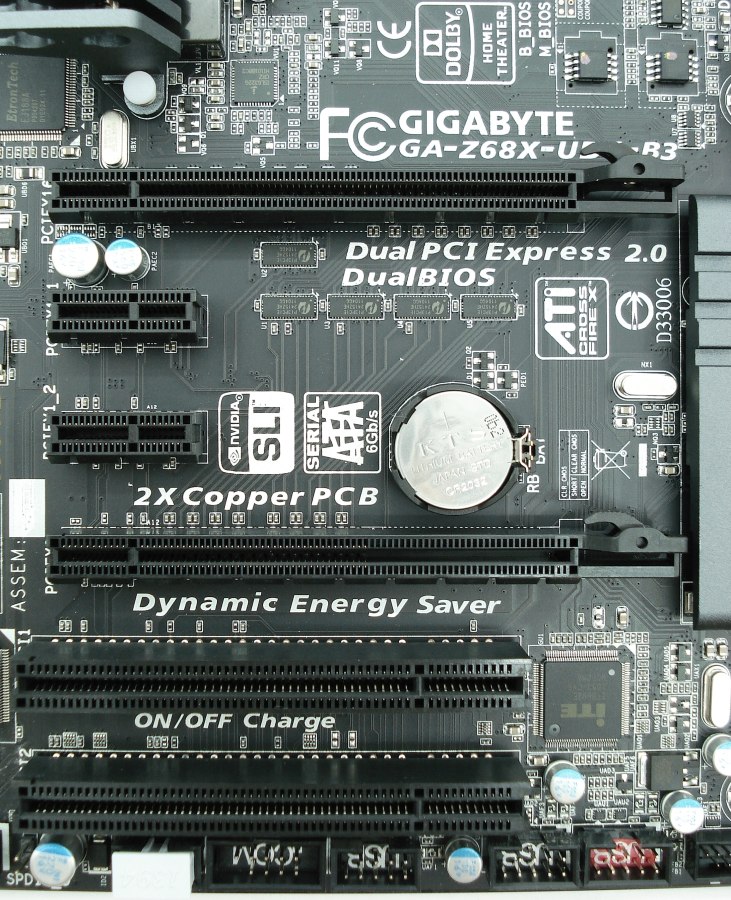

GIGABYTE GA-Z68X-UD4-B3. Detalle Slots PCI, PCIe

En general, el reparto de los slots PCI y PCIe está bastante bien pensado para tener siempre al menos un slot PCIe x1 (siempre y cuando la tarjeta gráfica dedicada no ocupe 3 slots, cosa que nos parece una barbaridad) y otro 1 PCI libre, tanto si usamos una sola tarjeta gráfica que ocupe 2 ranuras (slot superior) como si usamos 2 en SLI o CrossfireX (slots PCIe más largos, ambos, x8 + x8). Así, tenemos 3 slots a pares, 2 PCIe x16 y x8, 2 slots PCIe x1 y 2 slots PCI, todos de color negro. Los slots PCIe son todos compatibles con el estándar 2.0, y que pronto serán compatibles con el estándar 3.0, únicamente actualizando la última BIOS que proporcionará Gigabyte en breve.  Así en total, dispondremos hasta de 6 slots, 1 menos de los que cabría esperar, al menos 7.

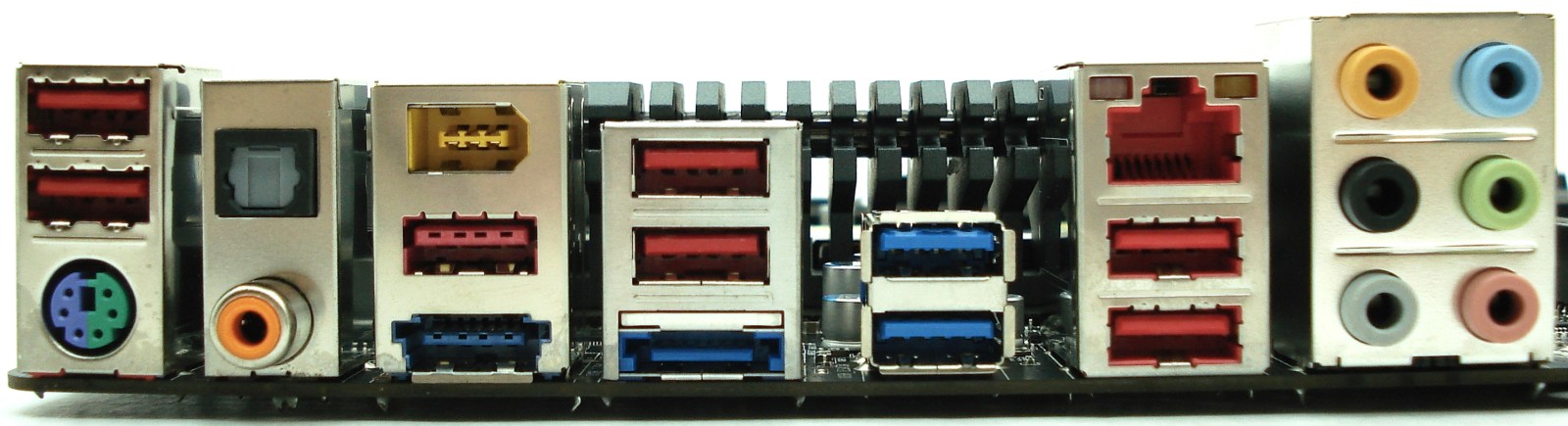

GIGABYTE GA-Z68X-UD4-B3. Detalle Panel Trasero

El panel trasero de conexiones tiene prácticamente todo lo necesario para conectar cualquier dispositivo externo, dentro del espacio limitado de este tipo de paneles, a través de hasta 7 hileras distinguibles. De izquierda a derecha y de arriba a abajo:

  • Hilera 1:
    • 2 x USB 2.0/1.1
    • 1x PS/2 para teclado o ratón
  • Hilera 2:
    • 1 x conector óptico S/PDIF Out
    • 1 x conector coaxial S/PDIF Out
  • Hilera 3:
    • 1 x puerto1394a (chip VIA VT6308)
    • 1 x USB 2.0/1.1
    • 1 x conector combo eSATA 6Gb/s / USB 2.0/1.1 (chip Marvell 88SE9172)
  • Hilera 4:
    • 2 x USB 2.0/1.1
    • 1 x conector eSATA 6Gb/s (chip Marvell 88SE9172)
  • Hilera 5:
    • 2 x USB 3.0/2.0
  • Hilera 6:
    • 2 x USB 2.0/1.1
    • 1 x Red (RJ45) (LEDs naranja y verde de actividad)
  • Hilera 7:
    • 6 x Jacks de audio

A destacar los 2 conectores USB 3.0 la conservación del conector eSATA, así como un eSATA a 6Gb/s, así como un conector combo eSATA/USB 2.0. Esta placa base no dispone de ningún conector para gráficos, a pesar de que el socket está preparado para recibir procesadores con iGPU implementada, para aprovechar la tecnología Virtu de LucidLogic. Por tanto, esta última tecnología queda descartada.

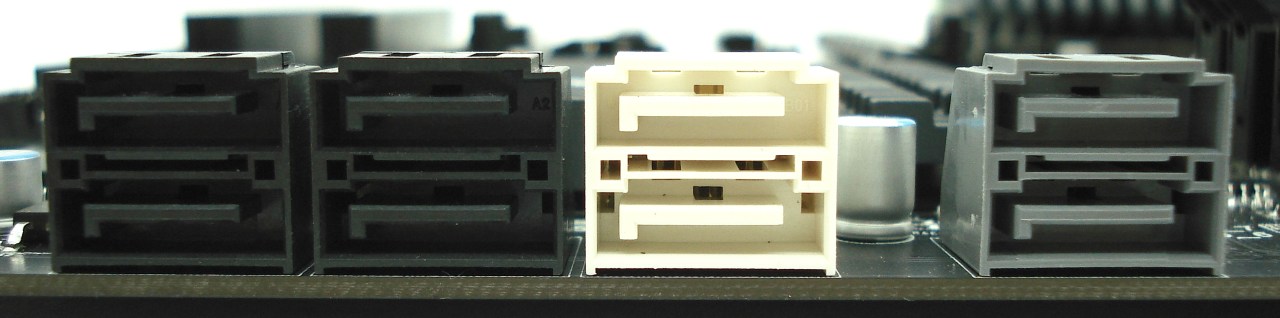

GIGABYTE GA-Z68X-UD4-B3. Detalle Panel Interior SATA

Internamente, además del panel trasero, posee otro panel de conectores SATA en 4 hileras, para tener cubierto el tema de almacenamiento de datos:

  • Hilera 1 (conectores negros): 2 x SATAII 3Gb/s (chipset Intel Z68 Express)
  • Hilera 2 (conectores negros): 2 x SATAII 3Gb/s (chipset Intel Z68 Express)
  • Hilera 3 (conectores blancos): 2 x SATAIII 6Gb/s (chipset Intel Z68 Express)
  • Hilera 4 (conectores grises): 2 x SATAIII 6Gb/s (chip Marvell 88SE9172 PCIe SATA 6.0 Gb/s)

En resumen, tenemos un total de 8 conectores internos SATA y 2 eSATA 6Gb/s en el panel trasero.

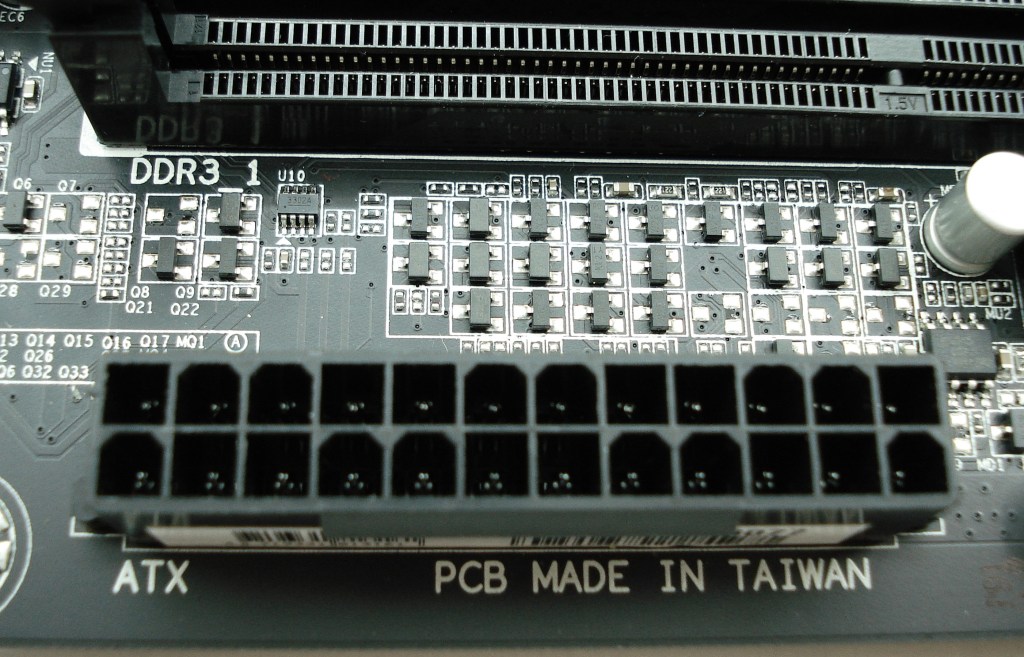

GIGABYTE GA-Z68X-UD4-B3. Detalle Conector Alimentación Placa Base 24 Pines

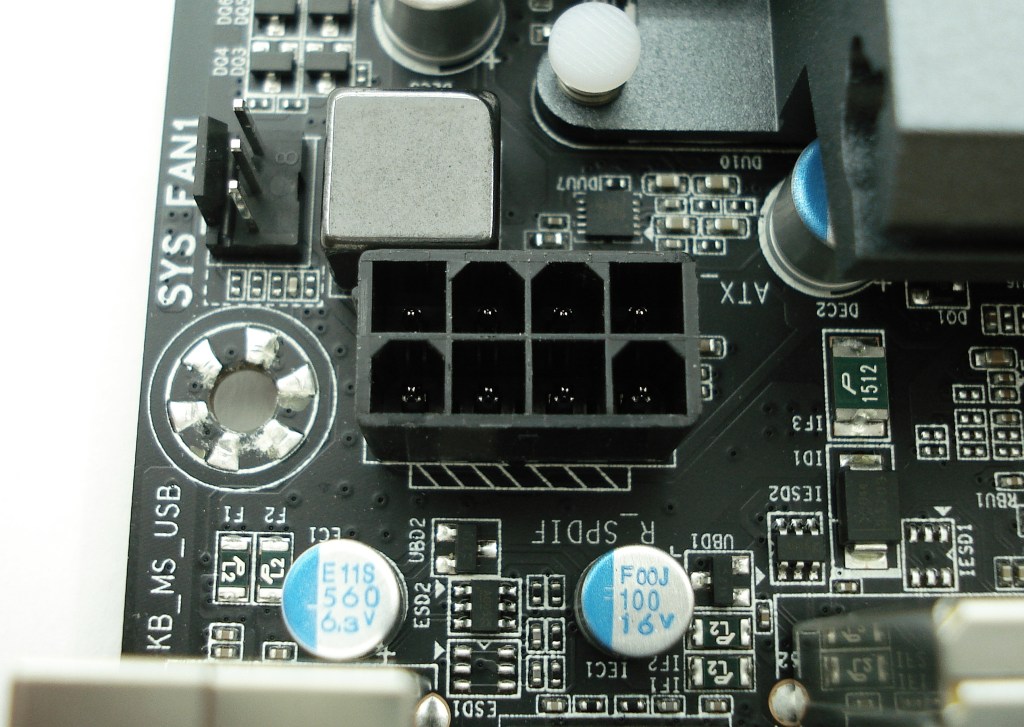

GIGABYTE GA-Z68X-UD4-B3. Detalle Conector Alimentación CPU 8 Pines

Los conectores de alimentación son los típicos para abastecer a la placa base y al socket de energía de corriente continua. Por un lado, tenemos el conector de 24 pines habitual, colocado a mediana altura. Esta vez, Gigabyte se ha preocupado por colocar correctamente el conector de 8 pines EATX12V que refuerza la alimentación para la CPU, situándolo en la parte más superior, para tener mejor acceso para la conexión bordeando el cableado por arriba.

Conectores FAN:

Respecto a los conectores FAN, tenemos un total de 4 conectores para alimentar 4 ventiladores, a detallar:

  1. CPU_FAN (4 pines PWM)
  2. SYS_FAN1 (3 pines)
  3. SYS_FAN2 (4 pines no PWM)
  4. PWR_FAN (3 pines)

Creemos que sería acertado ampliar este tipo de conectores a 5 o 6, y que tuvieran total configuración independiente por parte del usuario, a través del software adjunto ofrecido por el fabricante y a través de la BIOS, cuyas funciones ofrecidas son algo escasas. Esta es todavía una «asignatura pendiente» en multitud de modelos de placas base y que ayudaría al usuario avanzado a no tener que adquirir un rehobus frontal para controlar sus ventiladores. Una placa base de gama media de estas características nos tendría que dar control total en este aspecto. Aunque parezca mentira, muchos usuarios medios avanzados descartan multitud de modelos de placas base por detalles como éstos.
