Ultra Review y Guía Práctica Placa Base GIGABYTE GA-Z68X-UD4-B3 Rev1.0 al detalle. Premio Características islaBit

12. GIGABYTE GA-Z68X-UD4-B3. Pruebas I. Entorno de Pruebas Hardware. Índice de Pruebas por Software

Entorno de Pruebas Hardware

Para realizar nuestras pruebas, además de mostraros una descripción de cada una de las utilidades que adjunta el fabricante con su placa base, y detallaros su BIOS Award al completo, hemos elegido de nuevo el procesador para socket 1155, uno de los procesadores más equilibrados en precio/rendiminto del mercado actual y como era de esperar con la coletilla «K», el Intel Core i5-2500K, además de un par de módulos de memoria RAM a 2133MHz de Mushkin en dual channel para exprimir al máximo (o casi) la plataforma Z68 sin practicar OC a la RAM, y probando con un OC mediano del procesador de casi un 40%, con lo que el rendimiento se ve incrementado de forma apreciable, terminando y probando por separado con una tarjeta gráfica AMD Radeon HD de la serie 6900 y otra de la antigua serie 9000 de NVIDIA.

Hardware:

  • Torre: Antec Dark Feed DF-85. (Fuente de alimentación montada en la parte inferior) (ya analizada en islaBit aquí)
  • Fuente de alimentación: Enermax MODU87+ 800w (EMG800EWT-00), 80Plus Gold (ya analizada en islaBit aquí)
  • Placa Base: GIGABYTE GA-Z68X-UD4-B3 (estando de analisis en islaBit)
  • Procesador: Intel Core i5-2500K, 3300MHz (3700MHz modo Turbo) (Overclock 4.5GHz)
  • Disipador CPU: Prolimatech Mega Shadow (ya analizado en islaBit aquí)
  • Memoria RAM: Mushkin Redline 996997 DDR3, 2×4GB CL9 a 1.65V (ya analizada en islaBit aquí)
  • Tarjeta Gráfica I: Sapphire  AMD Radeon HD 6950 Dirt3 Edition, 2GB GDDR5
  • Tarjeta Gráfica II: Zotac NVIDIA GeForce 9800GTX+, 512MB GDDR3
  • Disipador Tarjeta I: original de fábrica
  • Disipador Tarjeta II: Prolimatech MK-13 (ya analizado en islabit aquí)
  • Tarjeta de Sonido: Creative X-Fi Fatal1ty Champions Series con Rack
  • Tarjeta de TV Dual Hauppauge PCI Nova T-500
  • Grabadora DVD: Sony SATA
  • Panel de controlador de revoluciones: Aerocool Touch-1000 (ya analizado en islabit aquí)
  • Disco duro I: Western Digital SATAII, 500GB
  • Disco duro II: Western Digital SATAII, 1TB
  • Disco duro III: Western Digital SATAII, 1TB
  • Nº de Ventiladores totales de 12-14cm: 11

Software:

  • Sistema operativo Windows 7, 64bits
  • Software adjunto Gigabyte, Intel y Award BIOS
  • CPU-Z
  • GPU-Z
  • Hardware Sensor Monitor
  • MaxxMEM2
  • Prime95

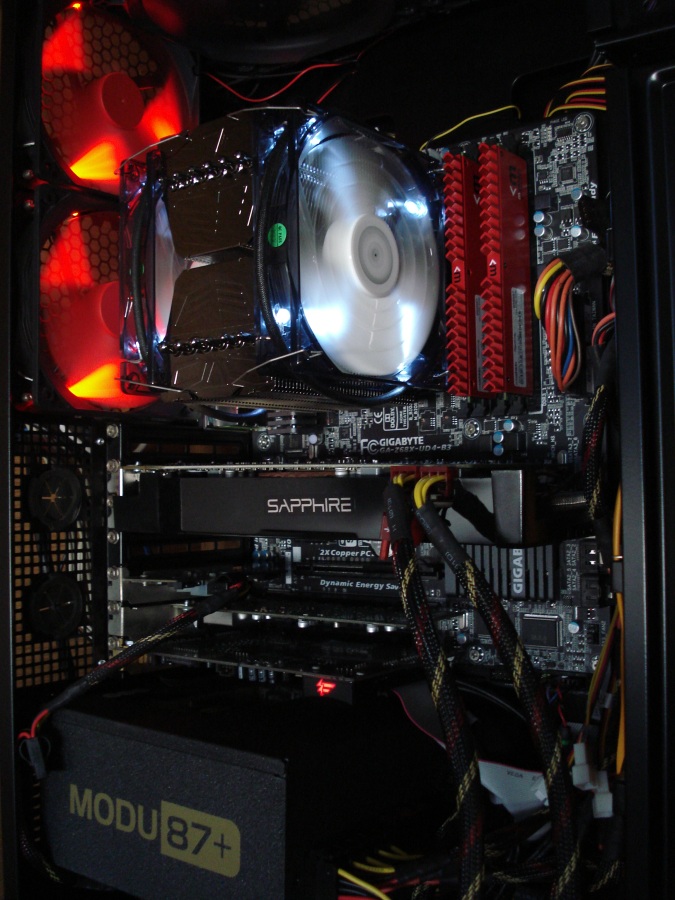

GIGABYTE GA-Z68X-UD4-B3. Entorno de Pruebas I

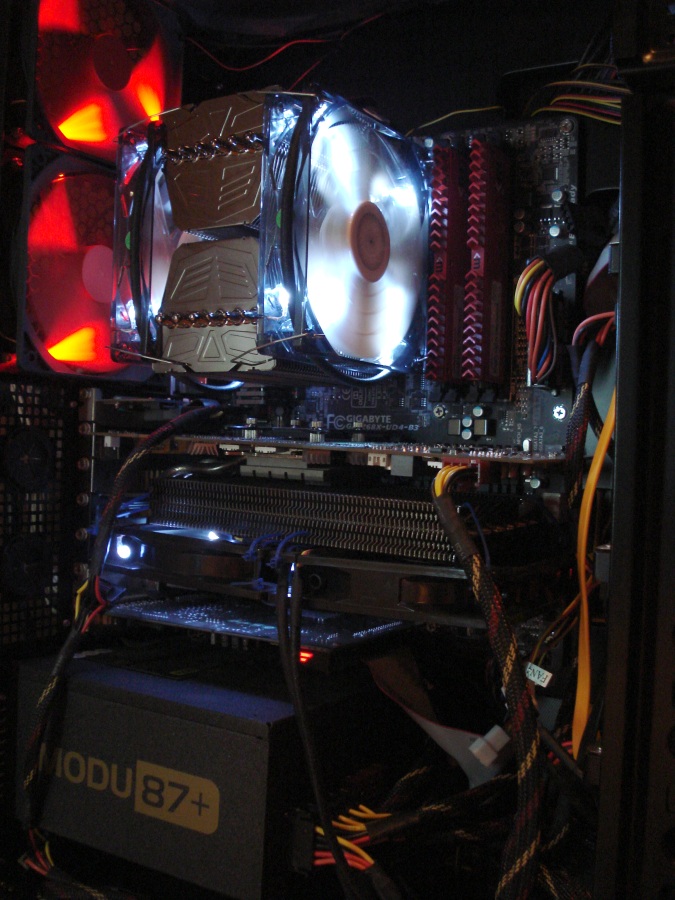

GIGABYTE GA-Z68X-UD4-B3. Entorno de Pruebas II

Estas 2 últimas fotografías pertenecen a los 2 entornos de pruebas. La única básica diferencia es la sustitución de una tarjeta algo antigua de NVIDIA DirectX 10 por otra totalmente actual de ATI DirectX 11, con la intención de demostrar la total compatibilidad con la placa base, sea la tarjeta gráfica que sea la que se instale, dejando un poco de lado el rendimiento gráfico aportado por ambas, ya que no tienen nada que ver una con la otra.

Índice de Pruebas por Software

El software de programas y utilidades que hemos probado detenidamente es el siguiente, guiándonos por los que consideramos más interesantes:

  • Award BIOS, versión F7 (en el arranque)
  • Award BIOS, versión F8 (en el arranque)
  • Award BIOS, versión F9B (E1) (en el arranque)
  • QFlash, versión 2.23 (en el arranque)
  • Gigabyte @BIOS, versión 1.0 (bajo S.O. Windows 7)
  • Gigabyte Touch BIOS, versión B11.0824.1 (bajo S.O. Windows 7)
  • Gigabyte EasyTune6, (bajo S.O. Windows 7)
  • Gigabyte Smart 6, (bajo S.O. Windows 7)
  • Gigabyte Lan Optimizer, (bajo S.O. Windows 7)
  • Gigabyte-Intersil Dynamic Energy Saver 2, (bajo S.O. Windows 7)
  • Intel Extreme Tunning Utility, (bajo S.O. Windows 7)

No hemos tenido ocasión de probar el total del resto de utilidades aportadas por Gigabyte, y en realidad echamos en falta detallar las funciones de aceleración RAID, que no son pocas, con la utilidad Intel Rapid Storage Tecnology y que aporta esta placa base para dispositivos de almacenamiento, pero que de igual modo nombraremos a lo largo del resto de este análisis, antes de terminar con las pruebas de estabilidad, rendimiento, temperatura y overclock…
