10. GIGABYTE GA-Z68X-UD4-B3. Detalles V. Chips Integrados I

Esta serie encadenada de chips o controladores que aquí os mostramos, son los responsables del orden y funcionamiento de cada uno de los dispositivos de la placa base, cada uno de ellos destinado a un función o varias en particular. Estos chips acompañan al chip principal de la placa base, el chipset Intel Z68 Express y todos tienen su merecida importancia para el correcto funcionamiento en general de toda la placa base. La mayoría de las funcionalidades de estos chips, pueden ser deshabilitados directamente desde la BIOS.

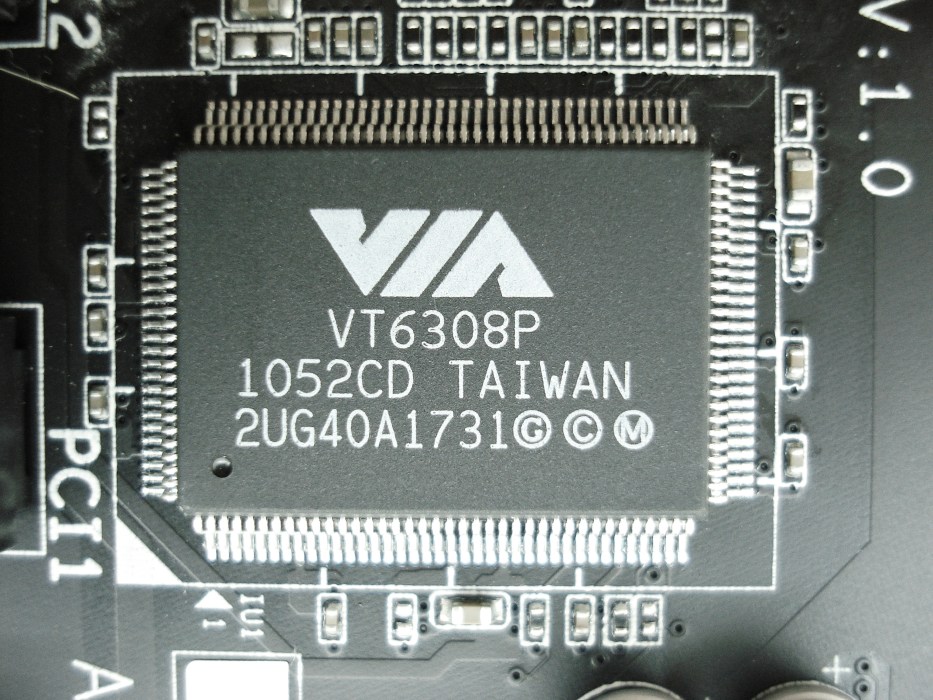

GIGABYTE GA-Z68X-UD4-B3. Detalle Chip VIA VT6308P

Este chip de VIA se encarga de controlar únicamente los conectores IEEE 1394a, el interior y el del panel trasero. Anteriormente este tipo de chips estaban ligados a controlar los conectores IDE de tecnología paralela a 66/100/133 y el conector Floppy (para disquetera), que ya han sido correctamente extinguidos.

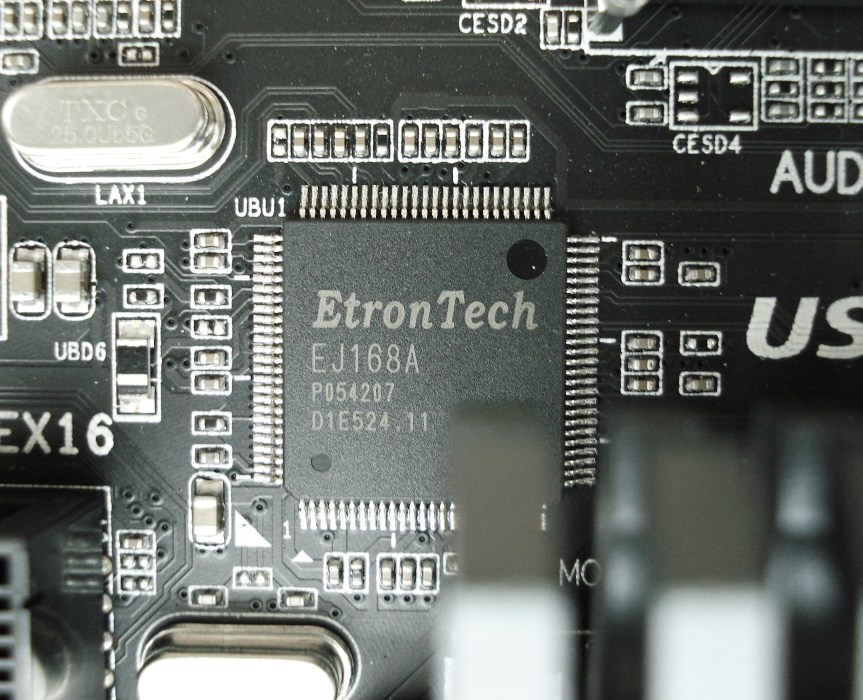

GIGABYTE GA-Z68X-UD4-B3. Detalle Chip EtronTech EJ168A I

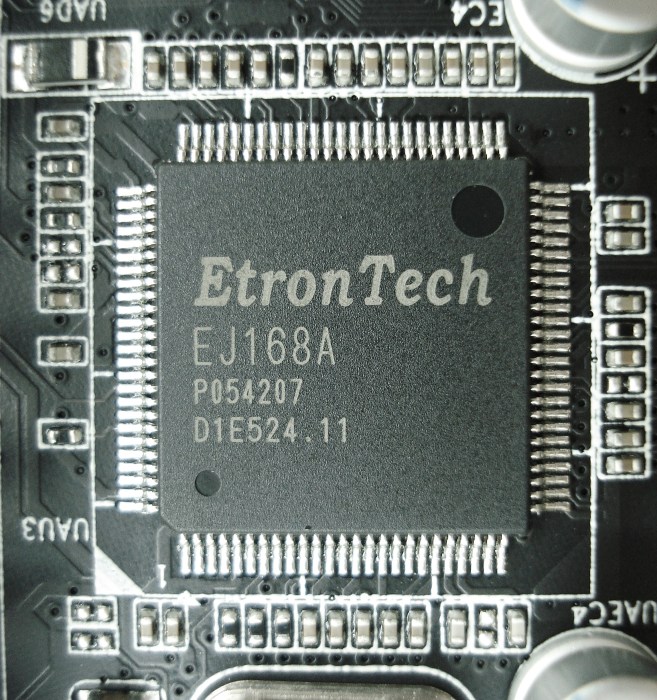

GIGABYTE GA-Z68X-UD4-B3. Detalle Chip EtronTech EJ168A II

Cada uno de estos 2 chips controla un puerto USB 3.0, para 2 dispositivos USB cada uno, en el interior y en el panel trasero respectivamente.

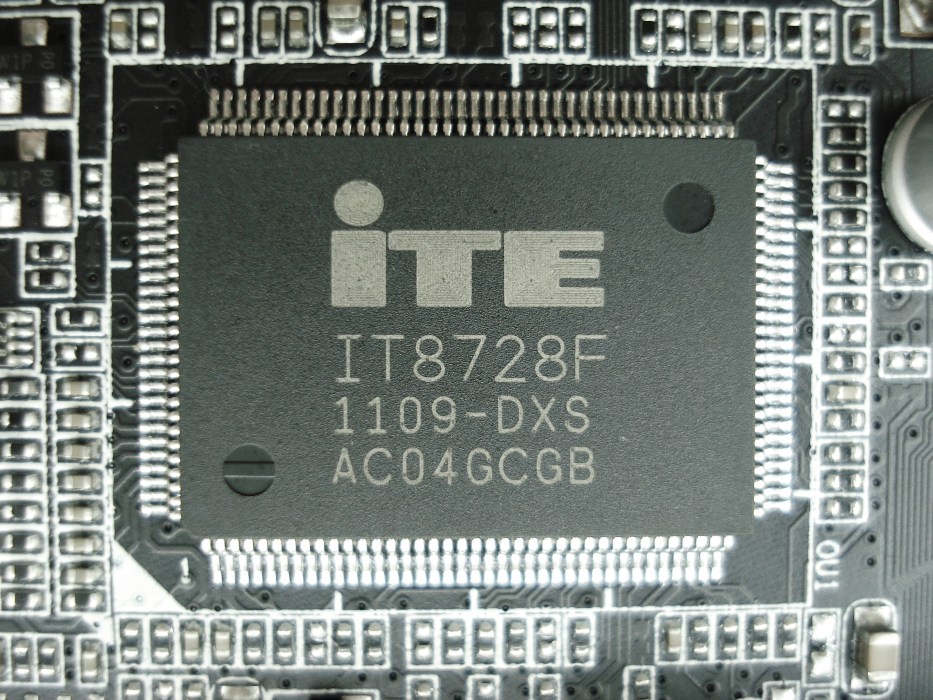

GIGABYTE GA-Z68X-UD4-B3. Detalle Chip ITE IT8728F

Este chip ITE, se encarga de controlar los puertos COM y PS/2, que posiblemente se acabe extinguiendo también con el paso del tiempo.

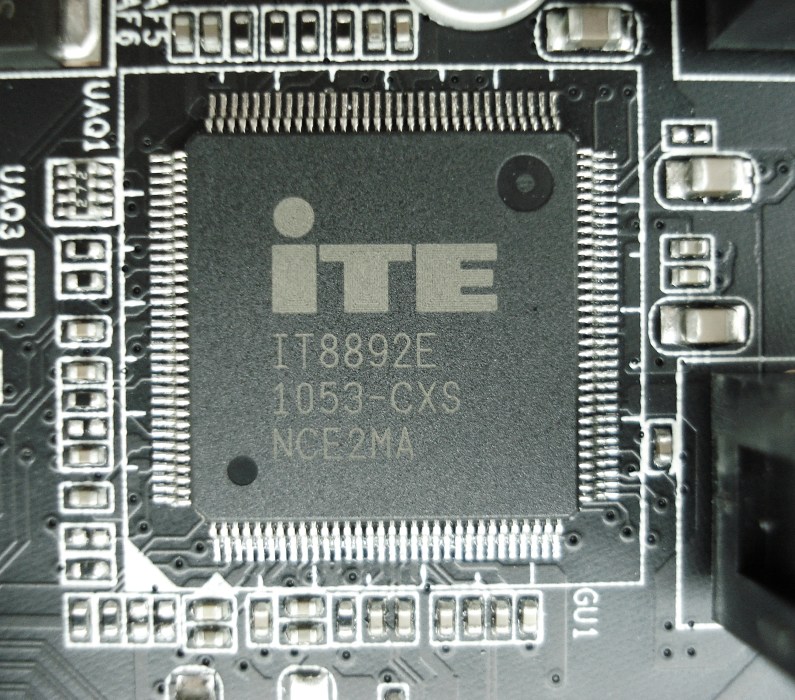

GIGABYTE GA-Z68X-UD4-B3. Detalle Chip ITE IT8892E

Este chip es un complemento al chipset de Intel para continuar dando soporte a los antiguos 2 puertos PCI de 33MHz, ya que en los actuales chips de Intel se ha extinguido tal función. La tendencia es que también vayan desapareciendo conforme vaya pasando el tiempo, sustituidos completamente por los slots PCIe de 100MHz sí controlados desde el chipset.

Quizá el mal funcionamiento en general de algunas tarjetas PCI y sus drivers, sea debido al correcto entendimiento de éstas con este chip y al buen entendimiento de éste chip ITE con el propio chipset, aunque esto es una pura especulación. Lo más lógico es usar un camino directo y más rápido, por ejemplo con las tarjetas de sonido o TV dedicadas, mejor una PCIe que una PCI en general, no solo por la frecuencia del Bus, sino por el camino a recorrer entre controladores.

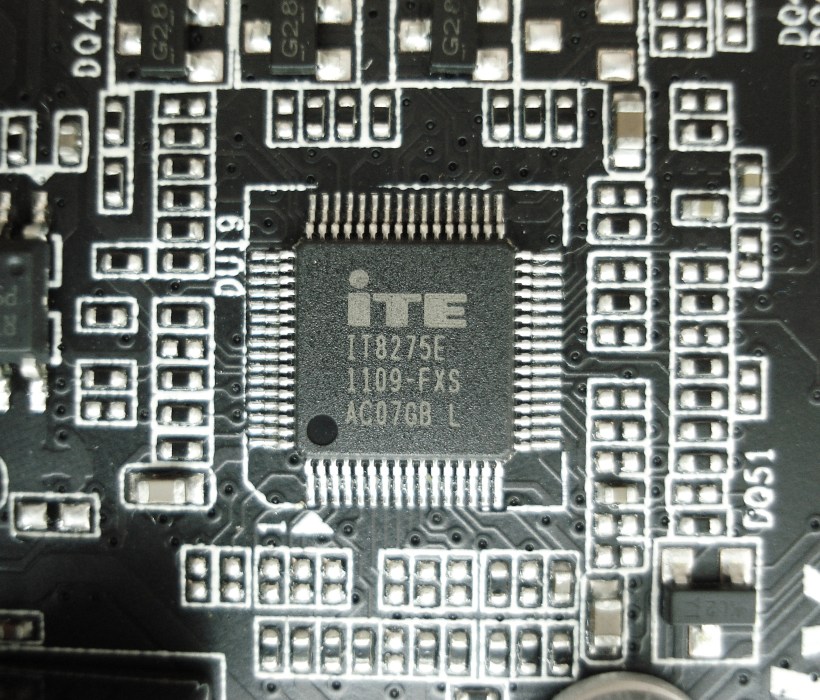

GIGABYTE GA-Z68X-UD4-B3. Detalle Chip ITE IT8275E

Este otro chip de ITE se encarga de controlar correctamente el encendido y apagado de las 16 fases de energía en la carga de la CPU. Esta función se puede controlar a través del software de «Gigabyte Dynamic Energy Saver 2», para conseguir mayor ahorro energético cuando el sistema no necesita de tanta energía y que veremos detalladamente más adelante…
