4. AEROCOOL STRIKE-X PANEL. Vistas Generales
AEROCOOL STRIKE-X PANEL. Fotografía de Exposición IV. Panel Táctil

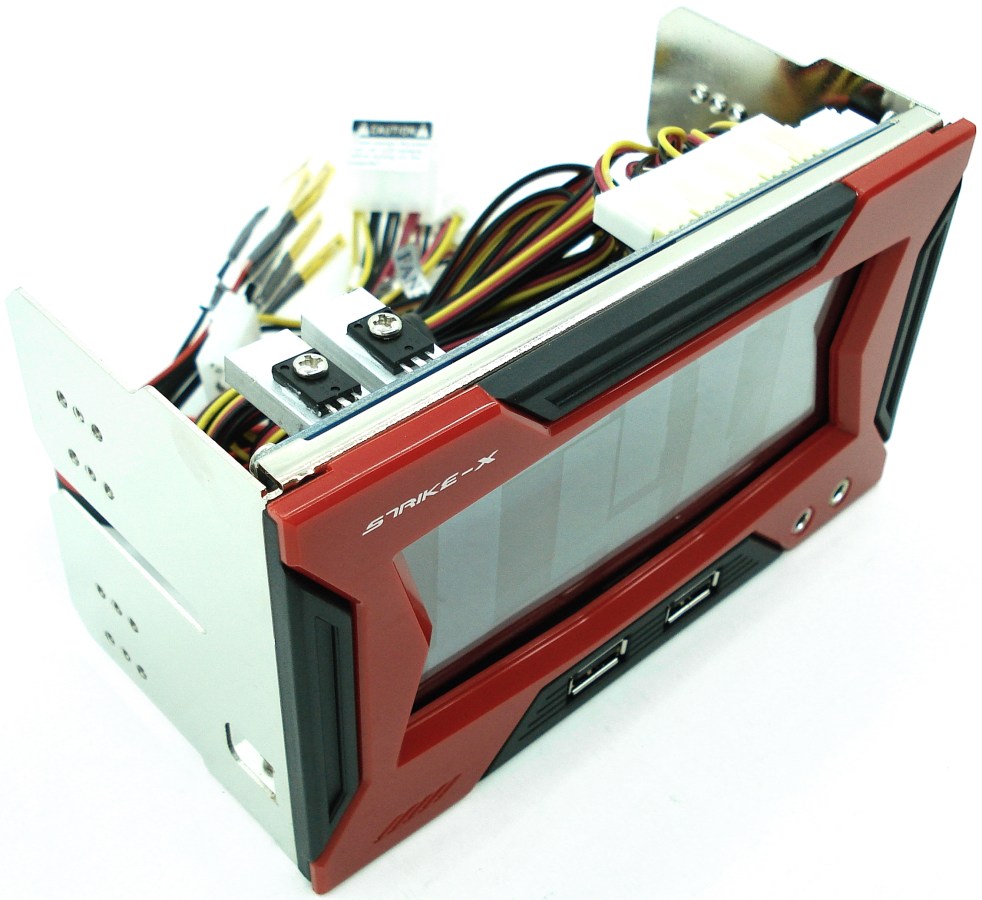

El Strike-X Panel está formado por un frontal envolvente totalmente de plástico ABS resistente de color negro mate, combinado con una carcasa fácilmente extraíble en color rojo brillo, superpuesta sobre un marco y cuerpo completamente de acero inoxidable, para otorgarle al conjunto mayor resistencia. Como es de esperar, toda la placa base electrónica, está montada y atornillada sobre este cuerpo de acero.

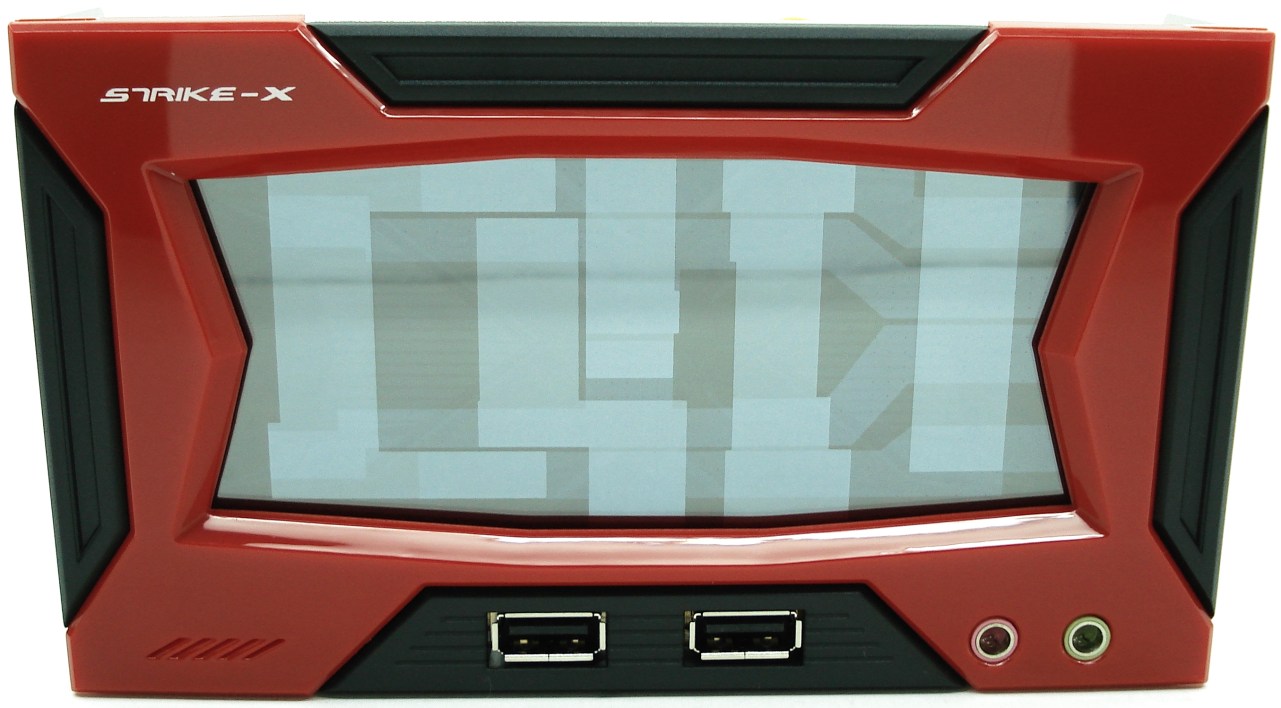

AEROCOOL STRIKE-X PANEL. Vista Frontal
El frontal posee una gran pantalla LCD de tipo táctil bastante sensible, y que más adelante veremos en funcionamiento. Posee una hilera inferior con 4 conectores; 2 USB 2.0 en la zona centrada y 2 conectores tipo jack de 3.5mm para micrófono (toma rosa) y auriculares (toma verde), identificables únicamente por colores, ya que no disponen de ningún símbolo de identificación.
El envolvente interior que envuelve el panel táctil tiene una forma de X estirada a media altura, rompiendo con la forma típica rectangular. Este aspecto le da mayor agresividad al frontal, llamando más la atención. Será muy normal que se nos vayan los ojos hacia este panel, esté montado donde esté.
AEROCOOL STRIKE-X PANEL. Vista Inferior

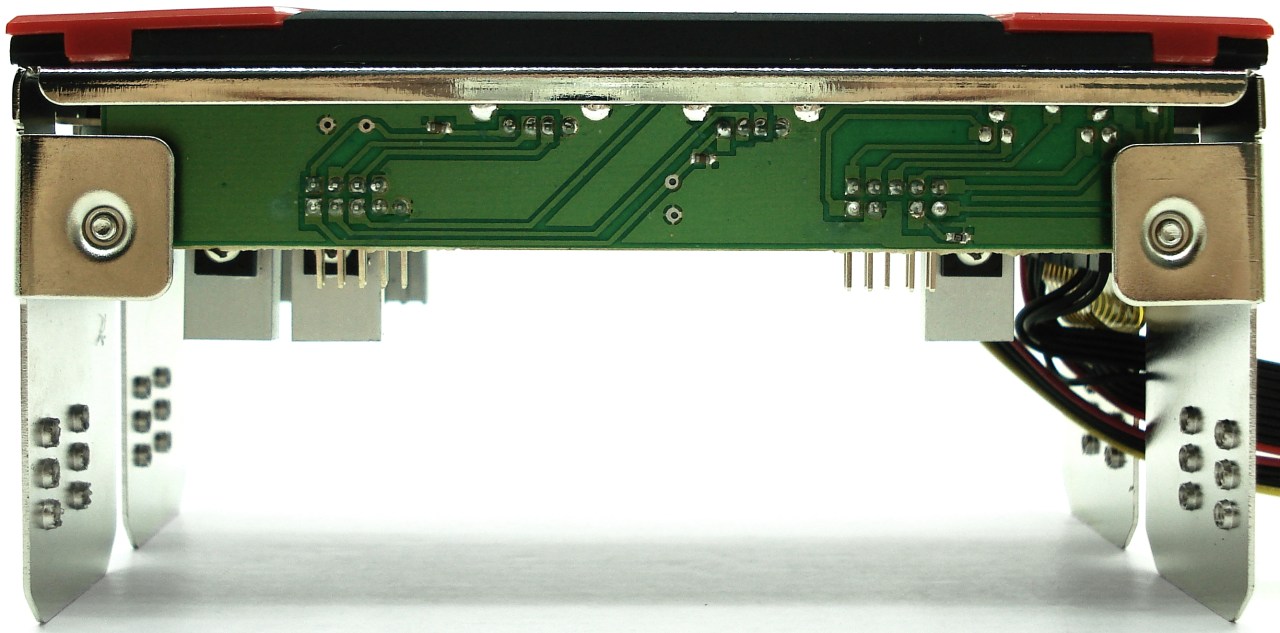

AEROCOOL STRIKE-X PANEL. Vista Superior

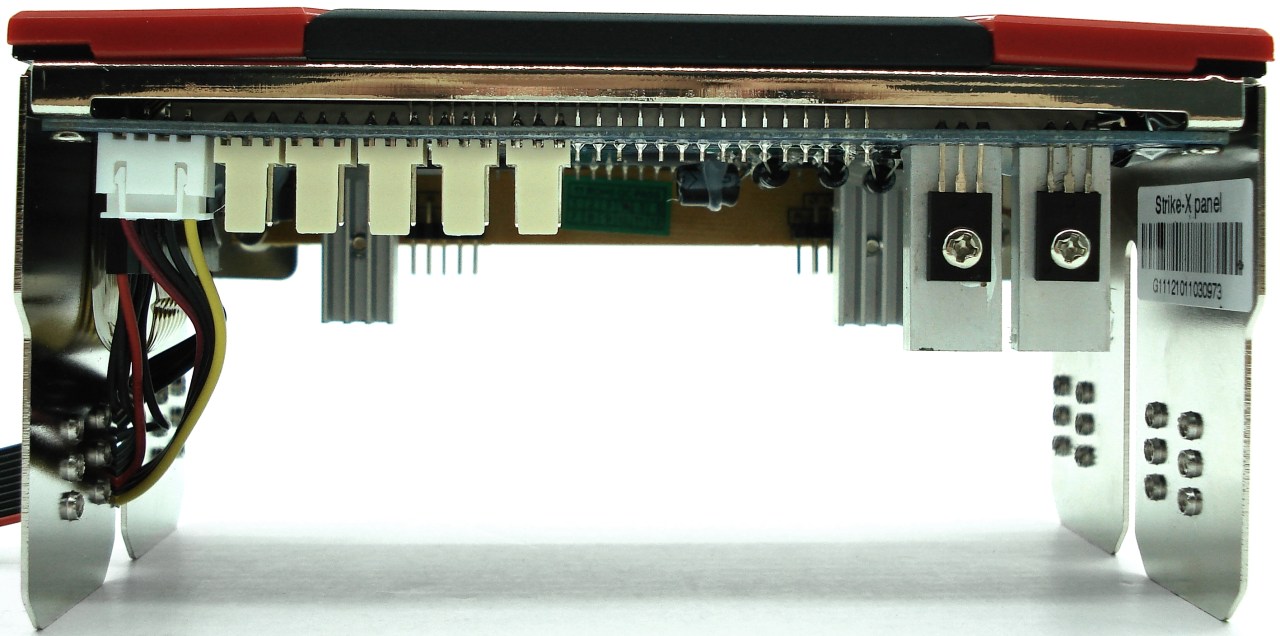

El interior del panel está totalmente descubierto. Esto permite acceder directamente a los conectores y poder desconectarlos si así lo preferimos. Además, permite mayor ventilación, sobre todo para los elementos que alcanzan mayor temperatura, como lo son los transistores que equipa. No obstante, tampoco estaría mal que este tipo de dispositivos permanezcan cerrados dentro de una caja ventilada, dando otro tipo de acceso a los conectores, sin dejar de ventilar la zona térmica más caliente del panel.

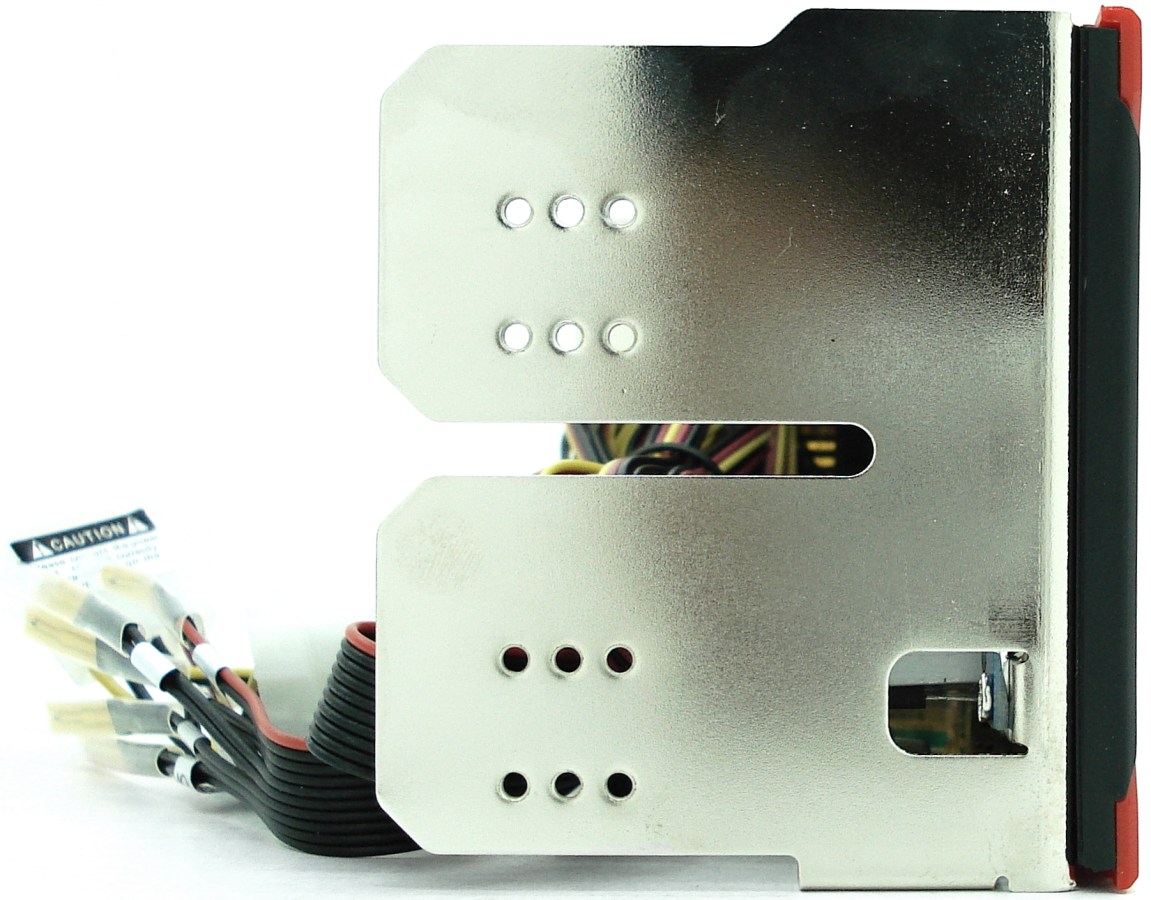

AEROCOOL STRIKE-X PANEL. Vista Lateral Izquierda/Derecha
Otra de las características de este panel es la amplia compatibilidad con las cajas para PC del mercado. Posee 6 perforaciones de atornillado en cada uno de los laterales y en las 2 alturas de cada bahía de 5.25″, sumando un total de 24 perforaciones. Si la caja donde se monte nos lo permite, la mejor forma de fijarla es atornillando los tornillos a tres bolillo. Si no es así, optaremos por montarla eligiendo una hilera continua en vertical.
AEROCOOL STRIKE-X PANEL. Vista Trasera I, con Cableados

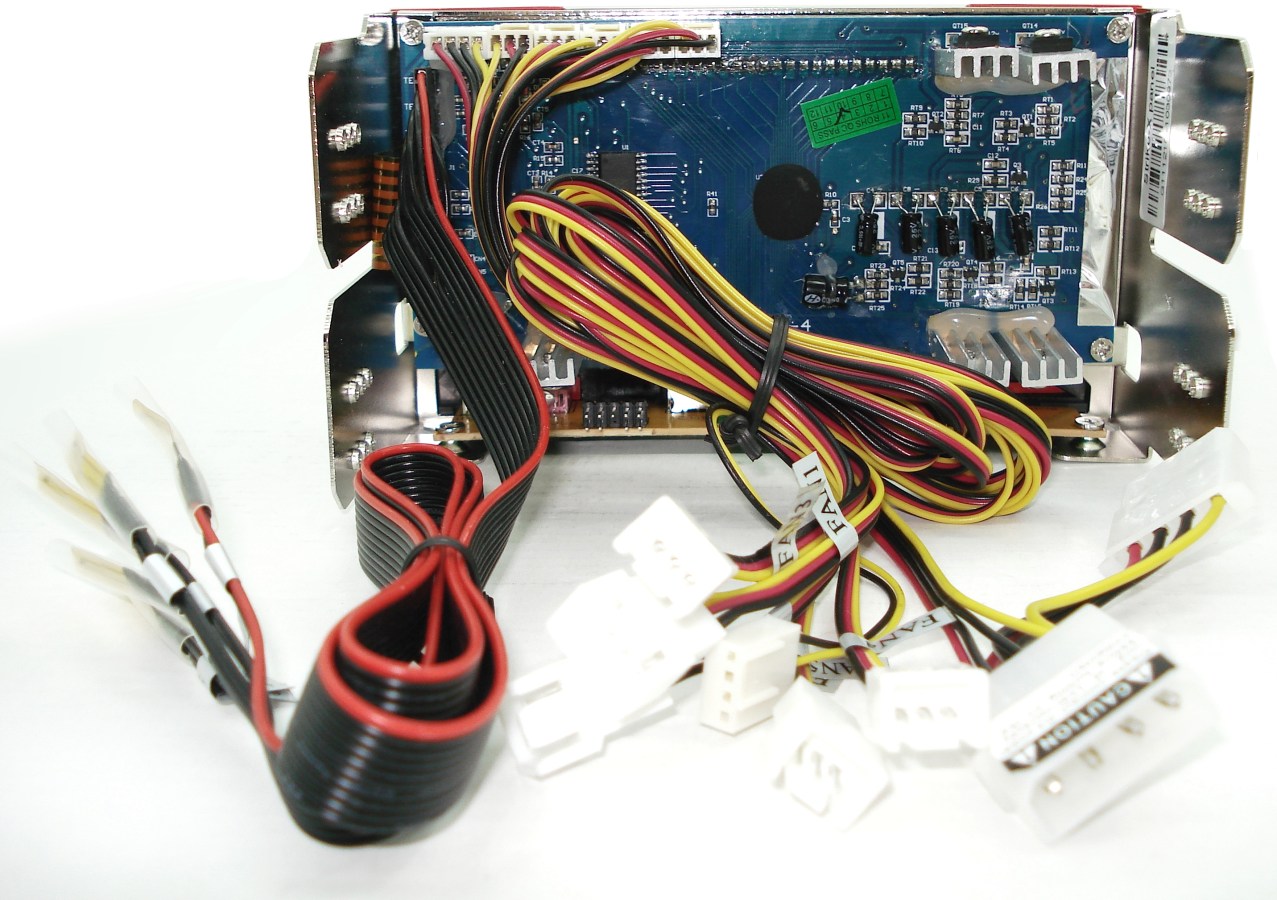

Este es el aspecto del panel conjugado con el cableado preinstalado. En total se disponen de 3 grupos de cables, a saber:
- Grupo 1: cableado de alimentación con conector molex de 4 pines doble, macho y hembra.
- Grupo 2: conjunto de 5 cableados de 3 cables con conectores FAN macho y hembra (colores rojo, negro y amarillo).
- Grupo 3: Cableado plano con 5 sondas para toma de temperaturas (el negro con cable rojo lateral).
A partir de ahora nos desprenderemos de los cables que no vienen fijados, para poder apreciar mejor la placa electrónica y los componentes eléctricos. Esta es una de las ventajas de tener la placa electrónica descubierta por detrás. Posteriormente veremos la longitud de cada cableado en una fotografía en «Modo medusa» y finalmente veremos su funcionamiento…
«os mostramos también los 5 transistores de triple patilla. Su funcionamiento ya ha sido explicado en varios análisis»
