6. AEROCOOL STRIKE-X PANEL. Detalles II. Reparto y Electrónica II. Condensadores Líquidos. Chip Sonix. Cableado y Conectividad

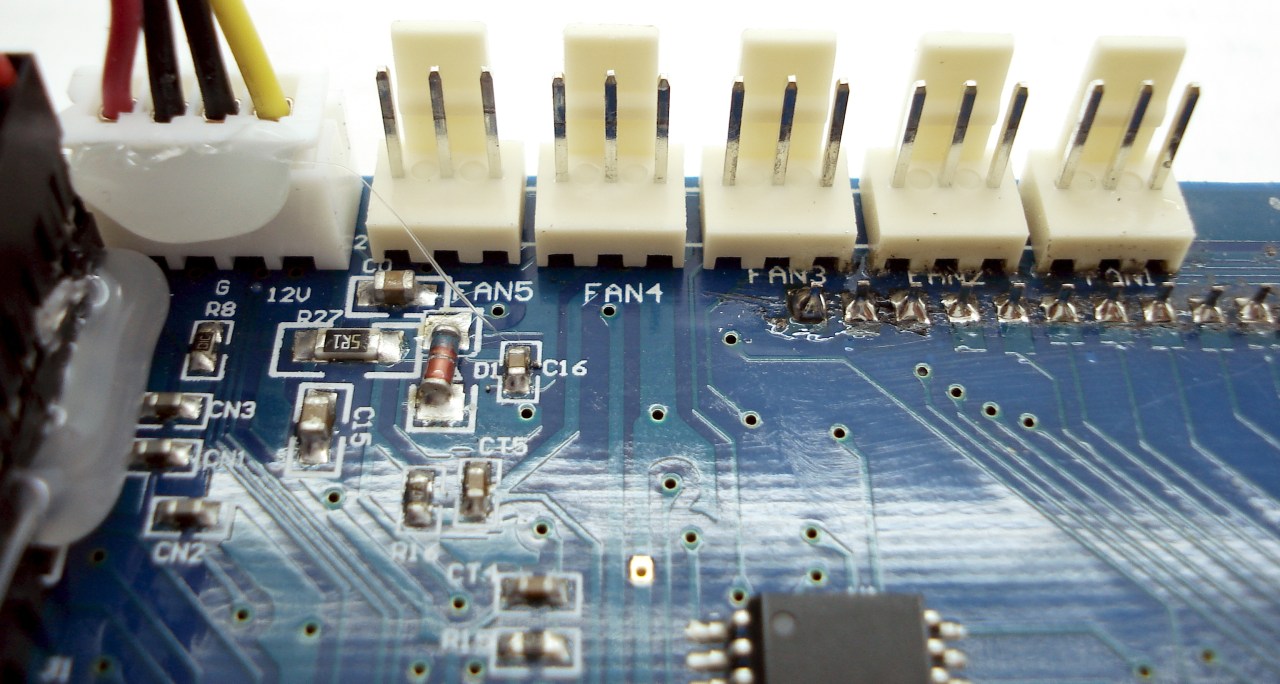

AEROCOOL STRIKE-X PANEL. Detalle 5 Conectores de Salida FAN de 3 Pines
En la hilera superior tenemos los 5 conectores FAN de 3 pines, así como el conector de alimentación de 4 pines (cables rojo, negro, negro, amarillo). Éste último viene debidamente reforzado con silicona para fijar la unión del conector y que resulte casi imposible separarlo. Para lograrlo deberíamos desprendernos de la silicona aplicada. Los de 3 pines son de quita y pon, así que si no los utilizamos todos, no hace falta tener los cables conectados que no se conecten a algún ventilador.
Cada conector FAN tiene una potencia de salida de corriente continua de 8W, a 12V de tensión continua correspondiente a los cables rojo y negro, dejando el amarillo para el control de RPM. De este modo el panel entiende las revoluciones a las que gira el ventilador, pudiéndolo reducir un 50%. Esto quiere decir que si conectamos un ventilador que gira a 1400 RPM máximo podremos reducirlo a 700RPM, y otro que gira a 800RPM máximo, podremos reducirlo a 400RPM, o sea a la mitad de su giro máximo.

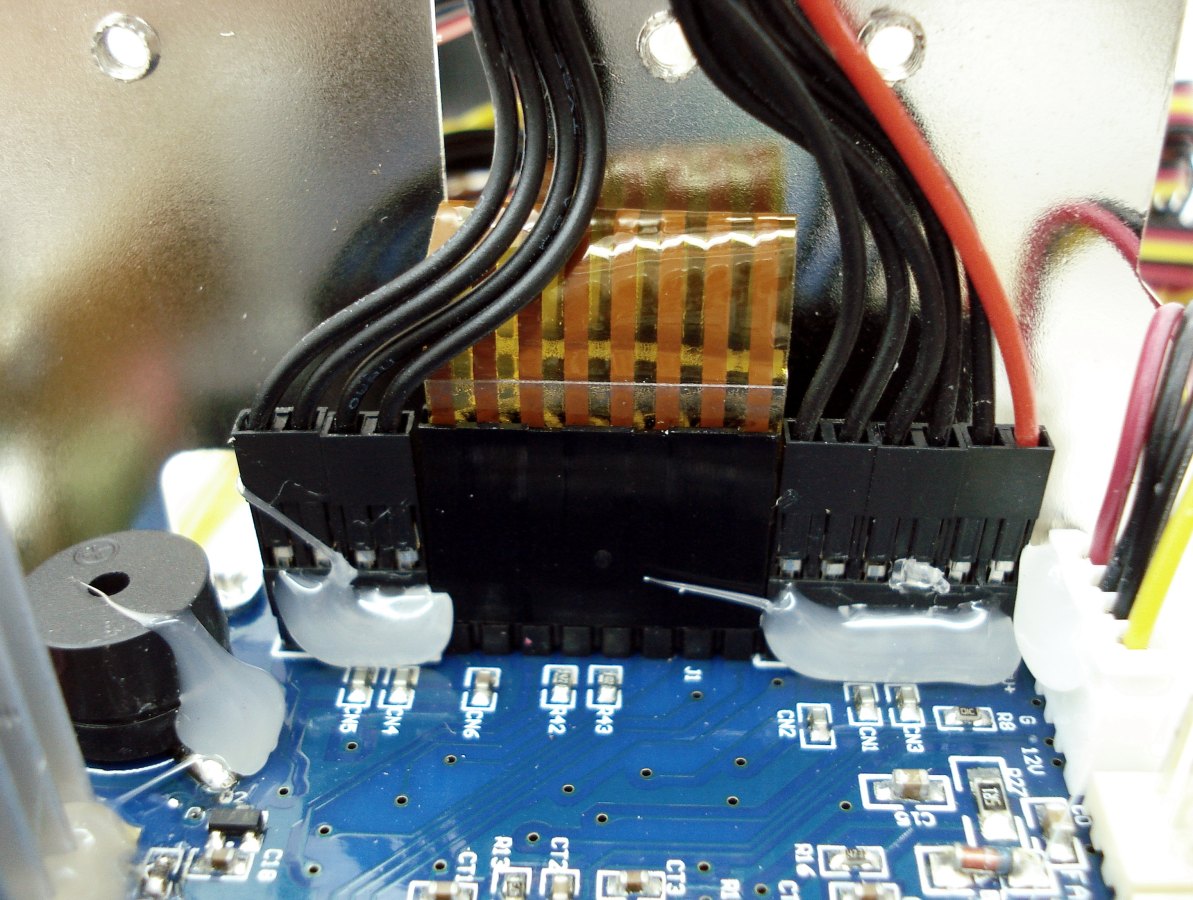

AEROCOOL STRIKE-X PANEL. Detalle 5 Conectores de Salida Sondas Térmicas
En las esquinas de esta fotografía, se muestran los conectores de 2 contactos para las sondas de detección térmica, todas con refuerzo de unión por silicona; 2 en la parte inferior y 3 en la parte superior. En el centro se sitúa el cable plano flexible que hace de puente de comunicación entre la placa base electrónica vertical y el panel táctil LCD.
Condensadores líquidos

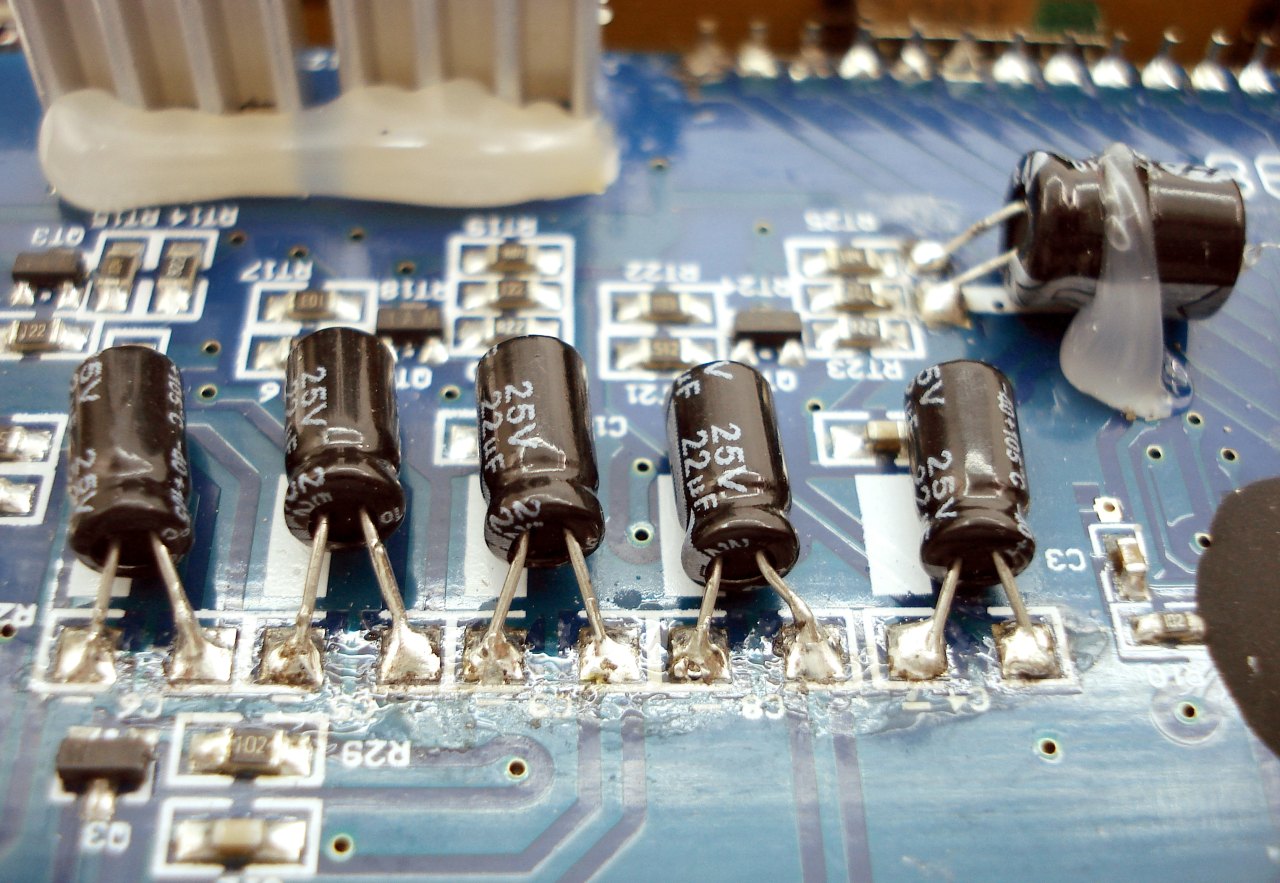

AEROCOOL STRIKE-X PANEL. Detalle 5 + 1 Condensadores Líquidos
Junto con los transistores, los 5 condensadores líquidos destinados para cada canal, completan el ciclo de control electrónico del rango del 50% ofrecido por este panel. Estos pequeños almacenes de energía son de pequeñas dimensiones y soportan hasta 25V de tensión a 22 microfaradios de capacidad.
Chip Sonix

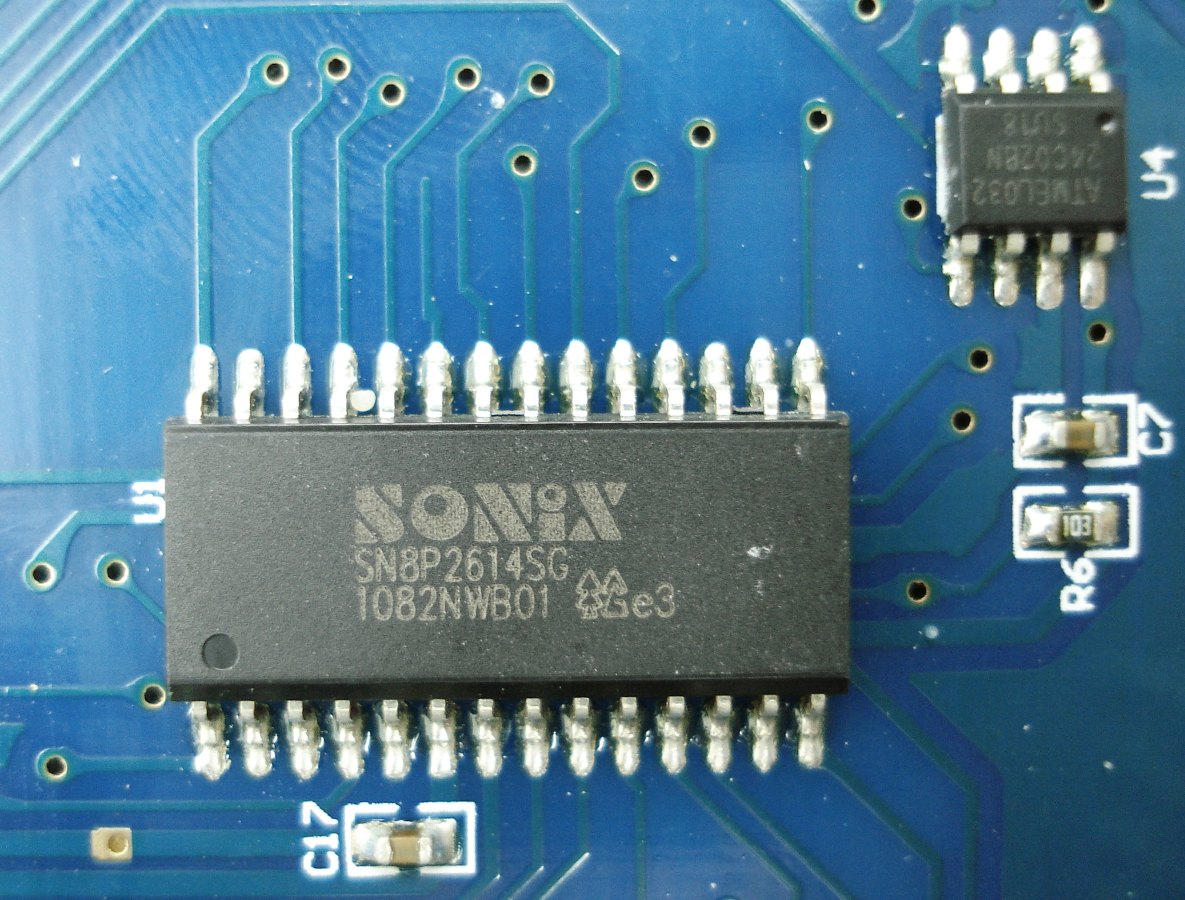

AEROCOOL STRIKE-X PANEL. Detalle Chip Sonix SN8P2614SG
Este es el microchip de circuito integrado responsable del control del panel Táctil, el «cerebro» que hace que el panel funcione como funciona. Este chip de 28 contactos es el encargado de memorizar las funciones configurables por el usuario y guardarlas para usarlas hasta nuevo cambio.
Conectividad

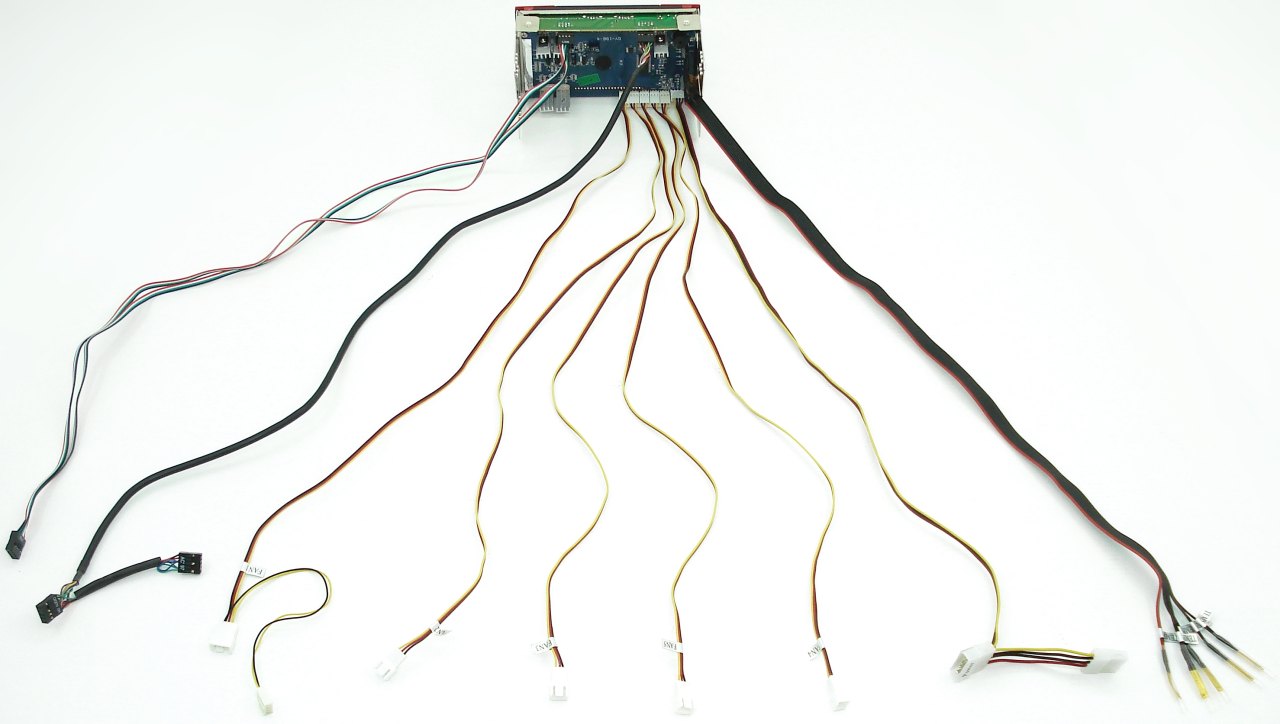

AEROCOOL STRIKE-X PANEL. Fotografía en «Modo Medusa». Cableado Desplegado
El cableado y conectores que emplea el Strike-X Panel son (de izquierda a derecha):
- Cableado USB 2.0. Longitud de 60cm.
- Cableado de audio con molex AC’97 y molex audio HD. Longitud de 60cm.
- Cableado FAN1 con conectores de 3 pines y 4 pines. Longitud de 62 + 15 cm.
- Cableado FAN2 con conector de 3 pines. Longitud de 62cm.
- Cableado FAN3 con conector de 3 pines. Longitud de 62cm.
- Cableado FAN4 con conector de 3 pines. Longitud de 62cm.
- Cableado FAN5 con conector de 3 pines. Longitud de 62cm.
- Cableado de alimentación con molex de 4 pines (5 y 12V usados). Longitud de 60 + 10 cm.
- Cableado conjunto con 5 sondas térmicas, separables. Longitud de 65cm.
Las longitudes son suficientes para alcanzar cualquier rincón de una torre de grandes dimensiones.
Veamos algunas de nuestras pruebas de funcionamiento y manejo…
