Review Panel Táctil AEROCOOL STRIKE-X al detalle

5. AEROCOOL STRIKE-X PANEL. Detalles I. Reparto y Electrónica I. Transistores. Disipadores. Altavoz. Conectores USB y Audio

Reparto General

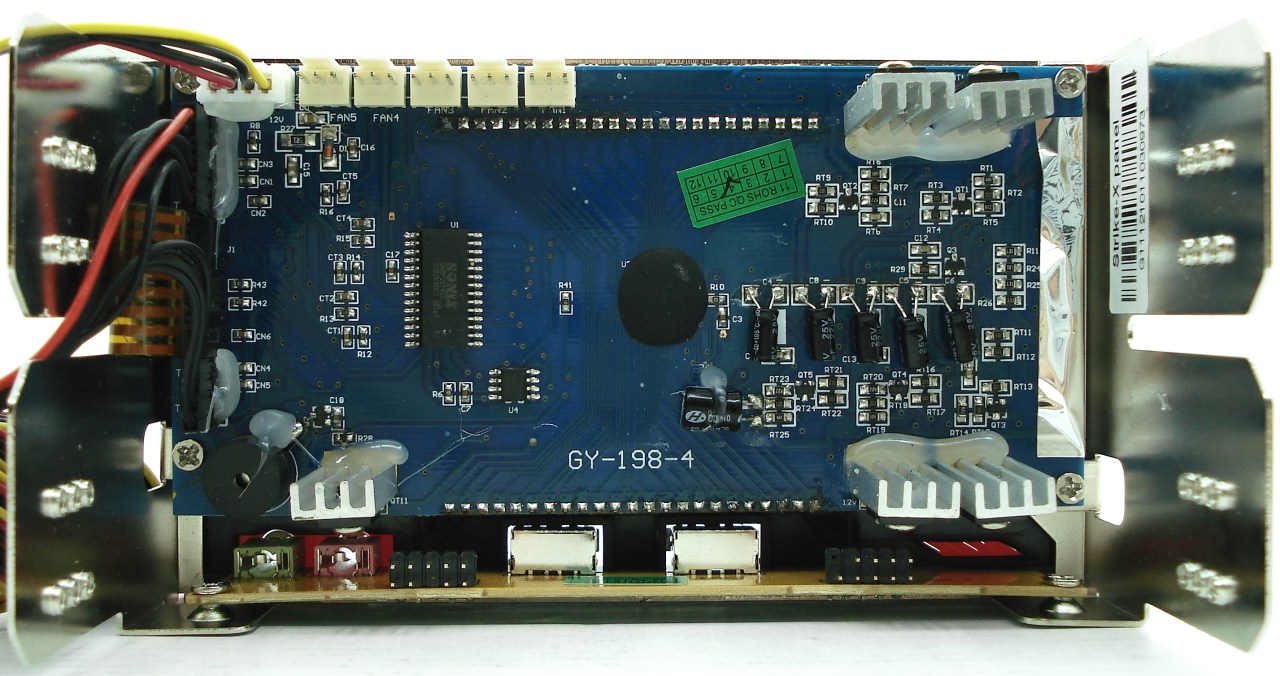

AEROCOOL STRIKE-X PANEL. Vista Trasera II, sin Cableados

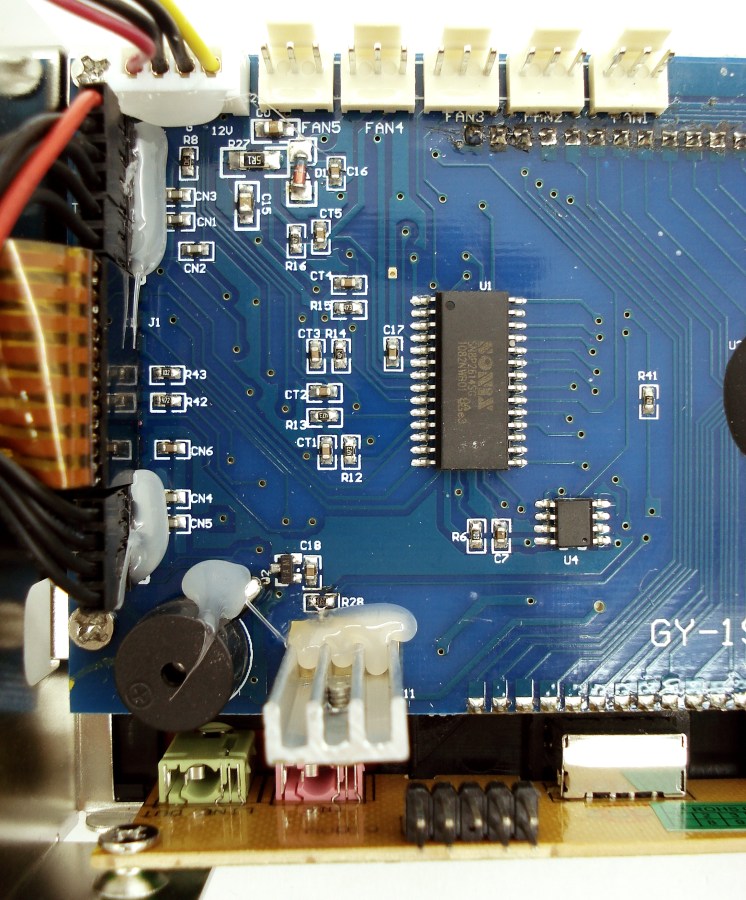

AEROCOOL STRIKE-X PANEL. Detalle Zona Trasera Izquierda

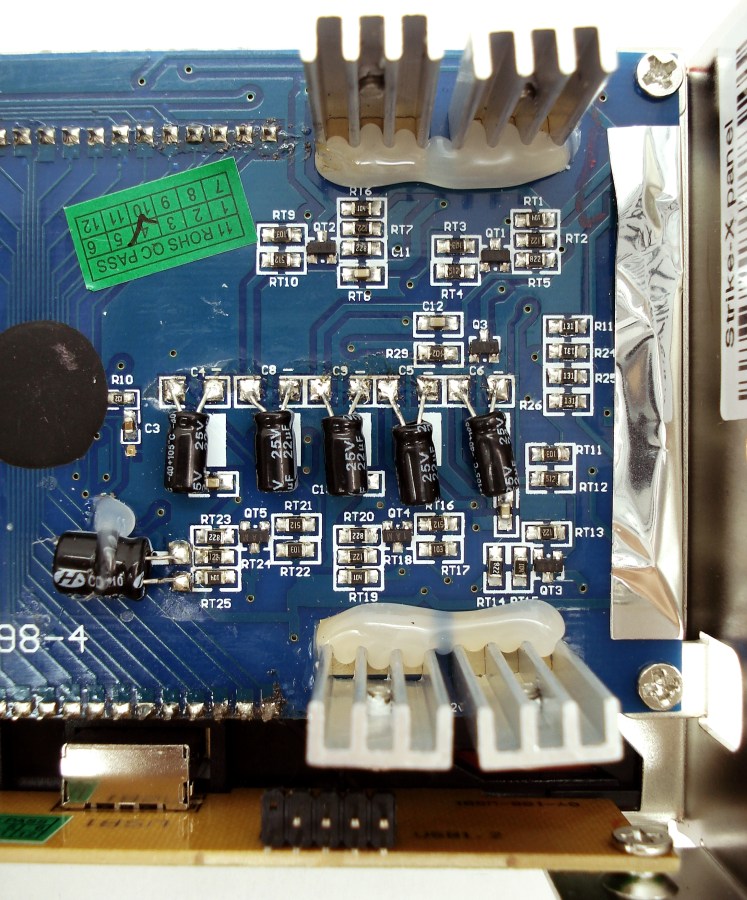

AEROCOOL STRIKE-X PANEL. Detalle Zona Trasera Derecha

Para empezar, toda la circuitería electrónica circula a través de dos placas electrónicas de circuito impreso, una (la principal y más grande) colocada en vertical justo detrás del panel táctil delantero. La otra placa está colocada en horizontal y separada de la anterior, como base a las entradas y salidas USB 2.0 y Audio. Así, tenemos un 2 en uno; panel táctil controlador de RPM y temperaturas y panel frontal de conexiones básico. Lo cierto es que la mayoría de cajas para PC en la actualidad ya disponen de este extra de conectividad USB y de audio, pero si cabe, mejor traerlo que no. La placa grande vertical está atornillada en sus 4 puntas, mientras que la inferior está fijada por delante y atornillada con 2 tornillos en esquina por detrás. Esta 2 placas no tienen ninguna forma de comunicarse (la inferior no necesita alimentación alguna, ya que únicamente se conecta al cableado USB y de audio).

Altavoz. Conectores USB y Audio

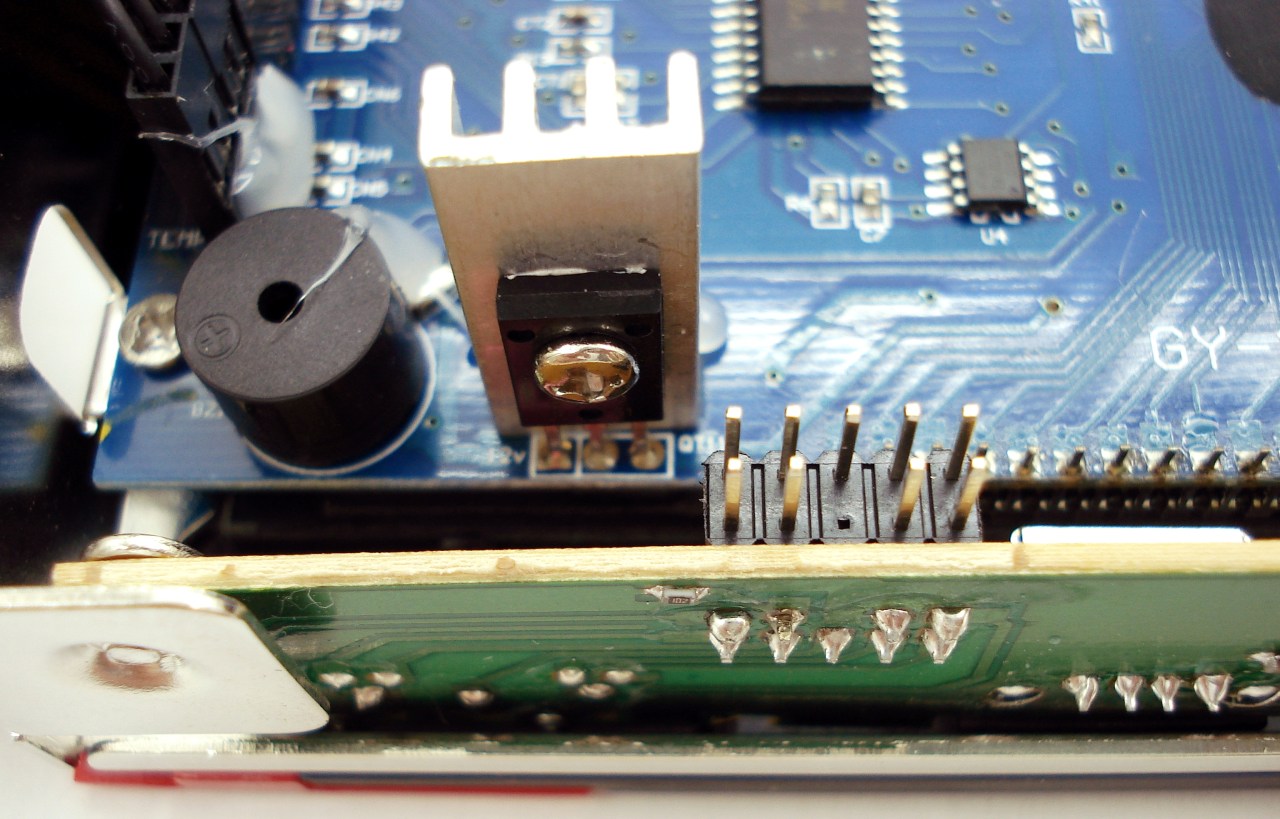

AEROCOOL STRIKE-X PANEL. Detalle Conector Audio 10 Pines . Speaker. Transistor 1

Justo encima de los conectores jack de 3.5mm se ubica el pequeño altavoz de 2 bornes para la alarma del panel. Este dispositivo sirve para poder emitir los pitidos de advertencia, según las funciones que dispone el panel, que básicamente son 3:

• Función de alarma por detección de parada errónea o mal funcionamiento del ventilador, bloqueado por el motivo que sea, con posterior aceleración.
• Función de alarma por detección de elevada temperatura preconfigurada por el usuario, con posterior aceleración del canal detectado.
• Función de «beep» por pulsación del panel. Cada vez que se pulsa el panel táctil sin estar bloqueado, se oye el pitido del pequeño altavoz. Ésta es una forma útil de saber si tocamos el panel táctil con su función de bloqueo activada o desactivada.

El cableado protegido de audio se conecta al conector de 10 pines colocado en la izquierda de la placa electrónica dispuesta en horizontal (vista por detrás).

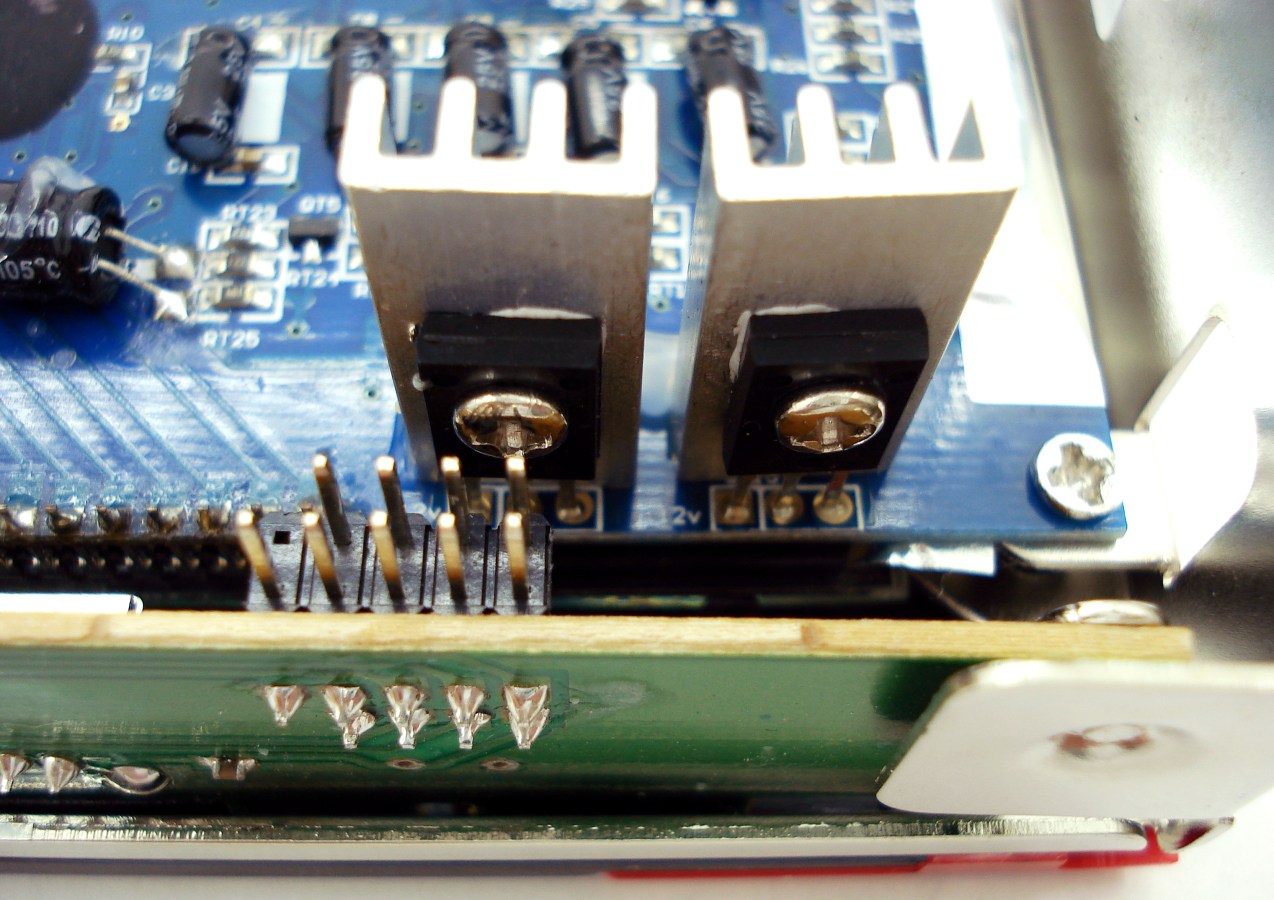

AEROCOOL STRIKE-X PANEL. Detalle Conector USB 2.0 10 Pines. Transistor 2 y 3

El cableado para los conectores USB2.0 se conecta al conector de 10 pines colocado en la derecha de la placa electrónica dispuesta en horizontal (vista por detrás). Ambos conectores poseen una configuración distinta en la disposición de sus pines, por lo que resulta imposible confundirse de conector. Una vez montados, antes de encender el PC, es aconsejable revistar la firme conexión de los mismos, tanto  la trasera de este rehobus, como en la placa base.

Transistores y Disipadores de Aluminio

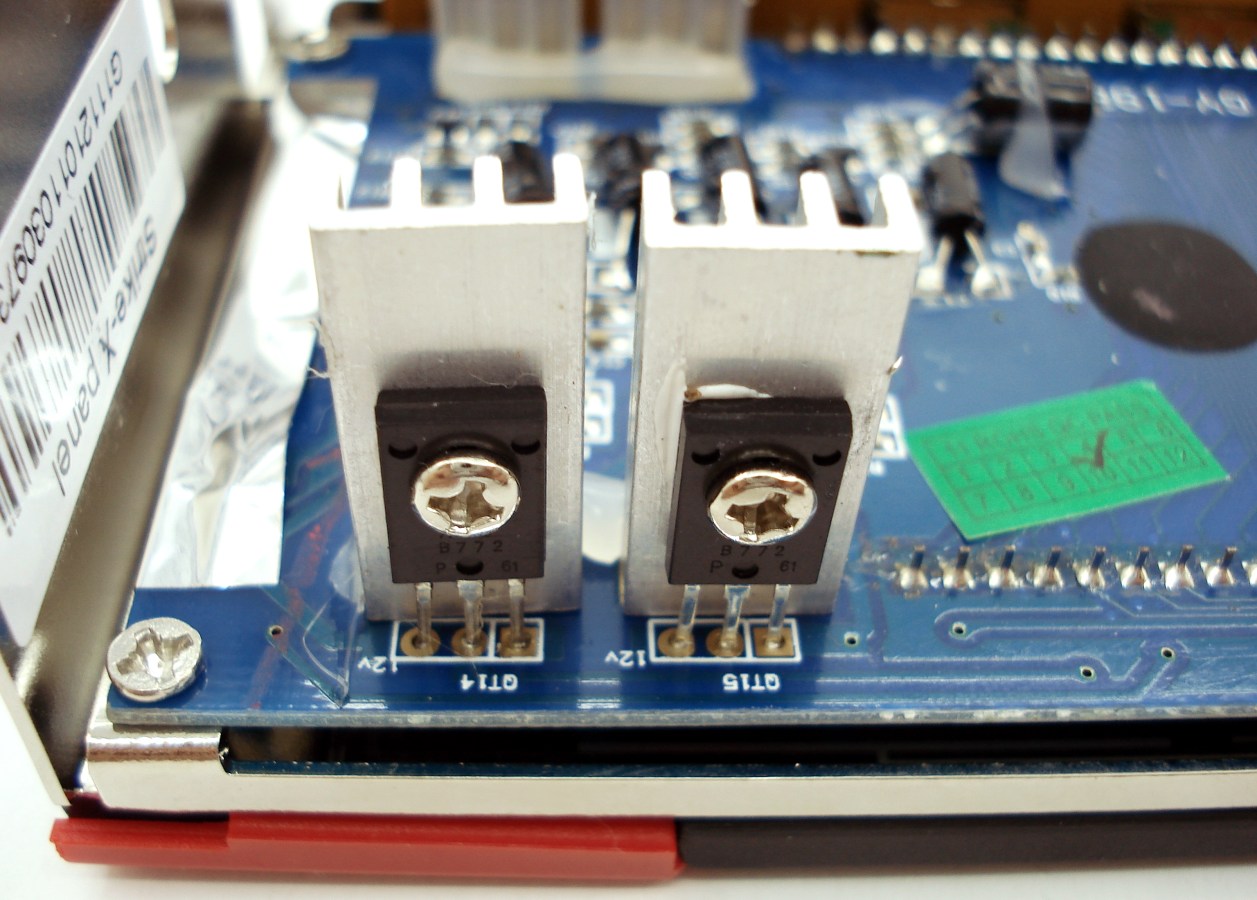

AEROCOOL STRIKE-X PANEL. Detalle Transistores 4 y 5

En las 3 últimas fotografías, os mostramos también los 5 transistores de triple patilla. Su funcionamiento ya ha sido explicado en varios análisis en islaBit, por lo que no nos extenderemos en ello. Cada uno de ellos dispone de un disipador rectangular de aluminio con perfil longitudinal en peine, atornillado a él y en contacto con masilla superconductora térmica para su correcta disipación pasiva.

En general, para asegurar todo el conjunto en el reparto y diseño del mismo, se opta por separar estos transistores lo más alejados posible del cableado, así se evita en la medida de lo posible un contacto directo de los cables con los disipadores de aluminio.

Continuemos con la electrónica…
