Artículo Artístico Conjunto: 22 FUENTES DE ALIMENTACIÓN ATX Contrastadas. ID-00

19. 22 FUENTES DE ALIMENTACIÓN ATX. Fotografías de Exposición XII. Equipo de Pruebas

El equipo de pruebas no es más que un ordenador con los dispositivos necesarios para resolver varios tests, destinados a contrastar el consumo sobre una carga relativamente baja, que se encuentra en torno a los 26oW máximo. Esta es la única forma de contrastar rápidamente un grupo considerable de fuentes, ya que montar un equipo aposta para cada fuente de alimentación nos resulta imposible, aunque este sería el ideal. En este último caso, todos los valores no serían comparables, aunque cada fuente estaría montada en un equipo más idóneo. Como es lógico, no es acertado montar una fuente de 1300W en un equipo de gama media con tan solo una tarjeta gráfica. Tampoco lo es en este mismo caso montar una fuente de gama baja de tan solo 15€ de adquisición.

Equipo de Pruebas Empleado:

Hardware:

  • Torre: Aerocool X-Predator Evil Black Edition
  • Fuente de Alimentación: cada una de las 22 fuentes ATX
  • Placa Base: Gigabyte GA-890GPA-UD3H
  • Memoria RAM: 2 x 2GB DDR3 1600 Mushkin 1.9V
  • Procesador: AMD Phenom II X3 720 (Sin OC), 95W
  • Tarjeta Gráfica: Point of View Nvidia 8800GT 512MB, 110W
  • Disco Duro: Seagate SATAII 200GB
  • Rehobus Controlador RPM: Nesteq MaxZero
  • Ventiladores 23 x 20 cm: 2
  • Ventiladores 14 x 14 cm: 3
  • Ventiladores 12 cm: 0
  • Ventiladores 9 cm: 1

Potencia máxima consumida por este equipo: entre 248 y 305W, según la eficiencia energética de la fuente de alimentación.

Se ha empleado un equipo de potencia de entrada relativamente baja, para poder contrastar diferentes fuentes de alimentación, incluyendo fuentes que ofrecen una potencia de salida más modesta.

  • Monitor: LG 22″ TFT DVI, resolución 1680×1050 a 60Hz (no conectado al aparato medidor de potencia consumida)
  • Teclado y Ratón: Inalámbricos Logitech MX 3200 (funcionan con pilas)

Se considera que estos 3 periféricos no son alimentados por la fuente de alimentación probada.

Software:

  • Windows 7, 64bits
  • Juego Crysis 2
  • Programa OCCT v3.1.0

Aparatos de Medición:

  • Polímetro I. Tensión CC 3.33V.
  • Polímetro II. Tensión CC 5.00V.
  • Polímetro III. Tensión CC 12.00V.
  • Medidor de potencia consumida. Entrada de CA a 230V/50Hz.

La tensión de entrada de CA empleada es de 230V a 50Hz.

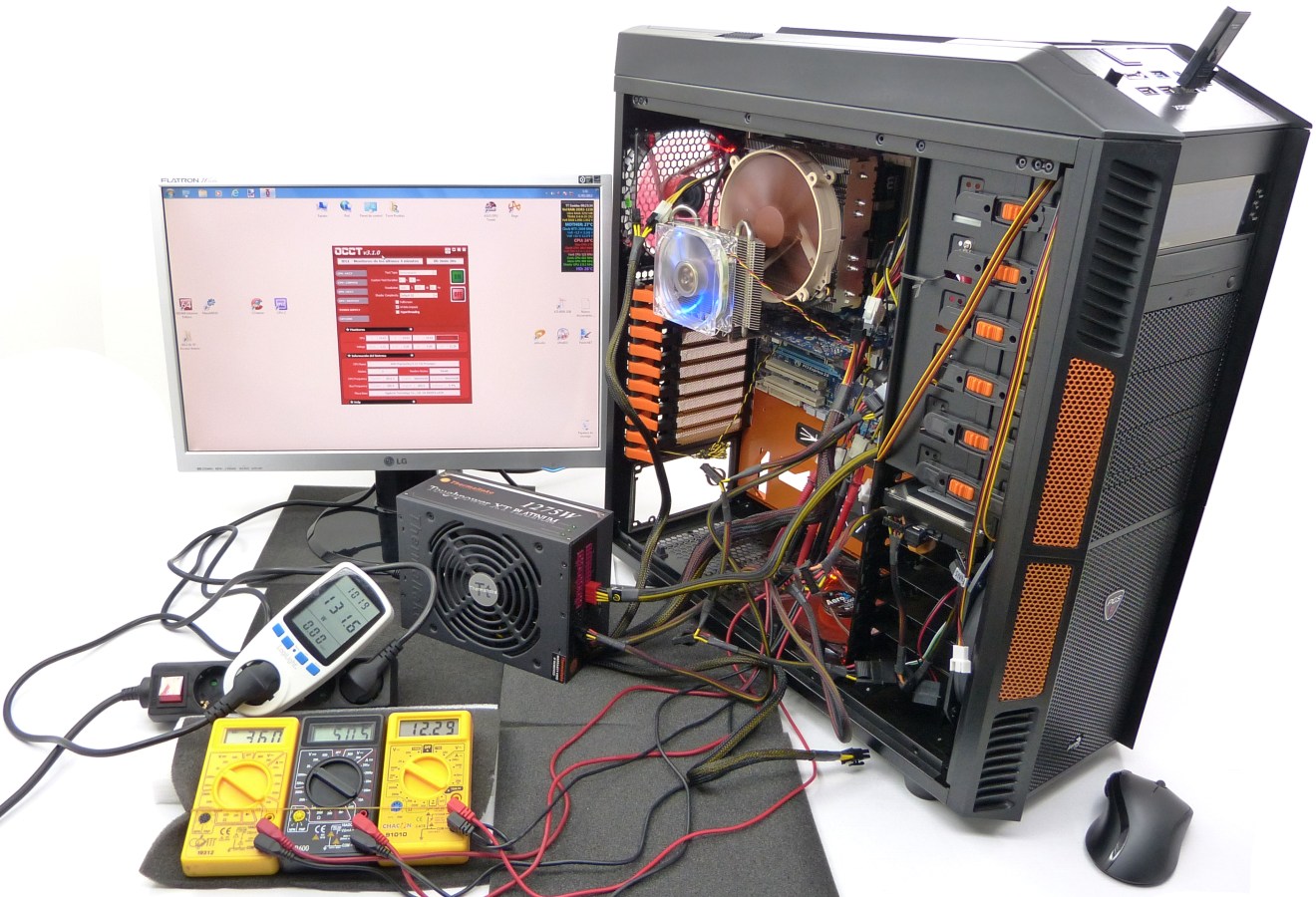

22 FUENTES DE ALIMENTACIÓN ATX. Equipo de Pruebas I. Escritorio con OCCT

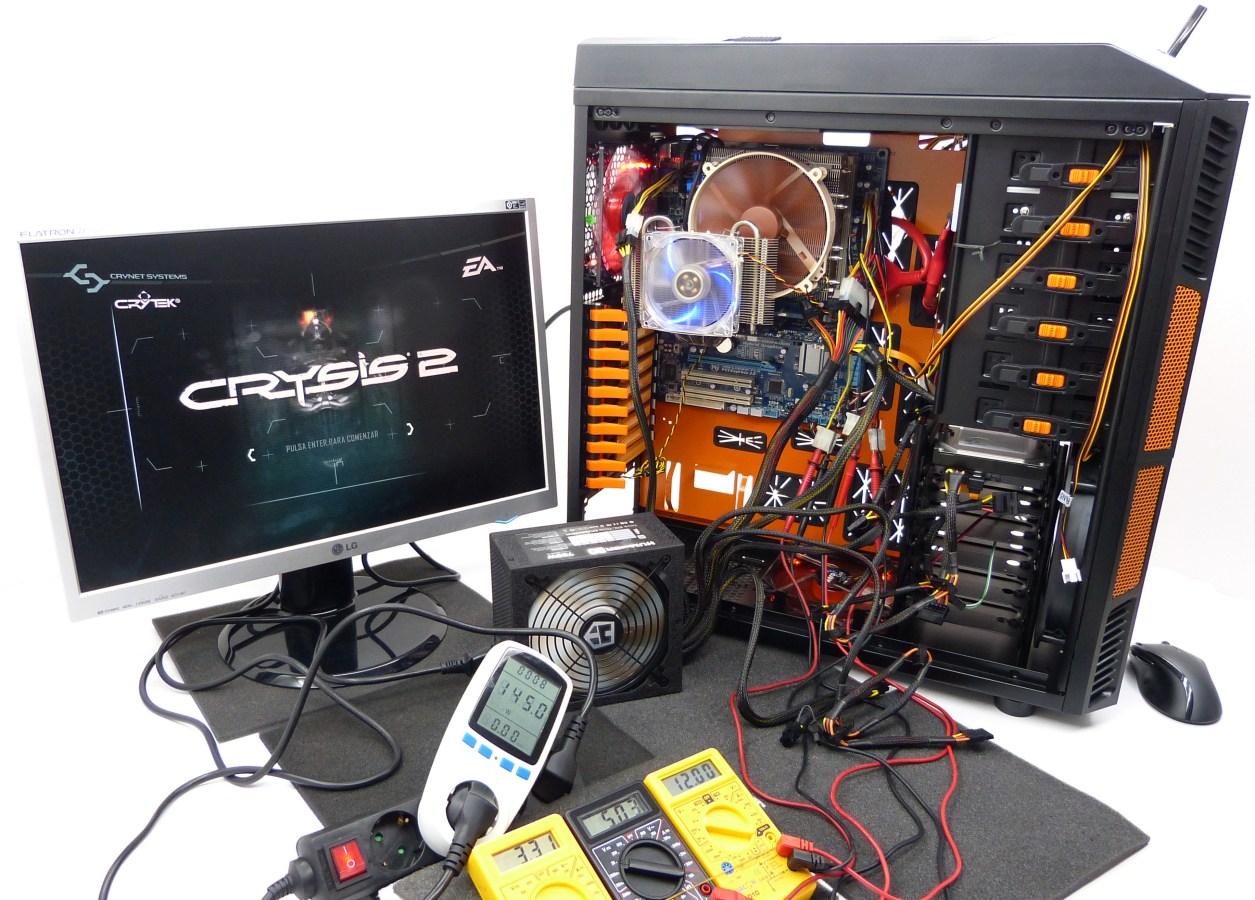

22 FUENTES DE ALIMENTACIÓN ATX.  Equipo de Pruebas I. Juego Crysis II

En cada análisis independiente se ha empleado este mismo equipo, ejecutando exactamente las mismas pruebas de medición.
