4. GIGABYTE GA-MA790XT-UD4P. Vistas Generales II. Socket AM3
GIGABYTE GA-MA790XT-UD4P. Zona Transistores Mosfet y 8+2 Fases
Para alimentar de la forma más eficiente los nuevos procesadores de AMD de 45nm GIGABYTE ha dotado a esta placa base de 8+2 Fases y una linea de Mosfets disipados directamente por un sistema de refrigeración pasivo con heatpipe en forma de «L». De manera que, tal como veremos más adelante, la refrigeración de los Mosfets se une junto con la refrigeración del chip Northbridre AMD 790X.
GIGABYTE GA-MA790XT-UD4P. Zona Slots DDR3 1666+
En la parte superior derecha, y no muy alejado del socket AM3, disponemos de 4 slots de memoria DDR3 funcionales en Dual Channel a 1333 y hasta a 1666 con OverClock. Podremos instalar un total de hasta 16GB, 4GB por canal. Afortunadamente, ya empiezan a asomarse módulos de memoria DDR3 de 4GB.
GIGABYTE GA-MA790XT-UD4P. Zona Slots PCI-E, PCI
Tendremos hasta 3 slots PCI-E x1 y 2 PCI-E de x16 (azul) y x8 (naranja) respectivamente. Por último y agrupados en la parte inferior, tendremos 2 slots más, los veteranos PCI, que se resisten al cambio frente a los PCI-E.
GIGABYTE GA-MA790XT-UD4P. Zona SATA
La GA-MA790XT-UD4P dispone de dos chips encargados para hasta 8 conectores SATA. Estos chips son el Southbridge AMD SB750, que controla 6 conectores SATA (azules) y el chip GIGABYTE SATA2 que controlará los otros dos conectores restantes (morados). Luego los veremos más detalladamente…

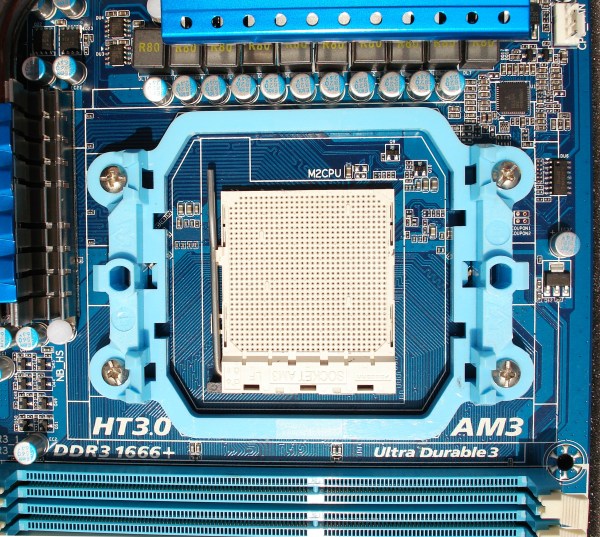

GIGABYTE GA-MA790XT-UD4P. Zona Socket I AM3
Centrándonos en el socket, tenemos un anillo cuadrangular de plástico resistente armado a 4 tornillos que lo unen a la chapa metálica posterior de forma eficiente.
El Socket es de tipo AM3, compatible con procesadores AM3, AM2+ y AM2, de uno, dos, tres, cuatro y hasta con los nuevos procesadores de 6 núcleos, con la nueva BIOS actualizada.

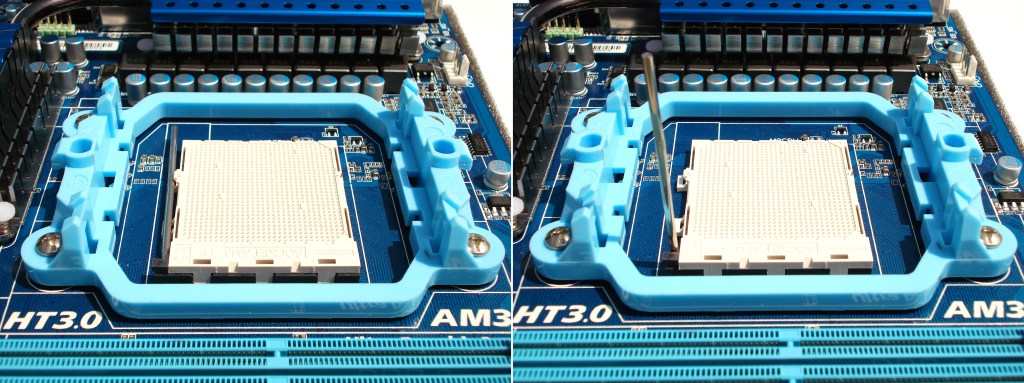

GIGABYTE GA-MA790XT-UD4P. Zona Socket II. Palanca
Para colocar el procesador tan solo debemos orientarlo fijándonos con la flecha de la base con una palanca que se abate 90º. Dicha palanca es metálica, más robusta y resistente que las palancas de algunos Sockets de AMD que son de plástico, material más fácil de romper.
GIGABYTE GA-MA790XT-UD4P. Zona Socket III. Vista en Perspectiva
Se ha estudiado el espacio alrededor del Socket para posibilitar el montaje de cualquier disipador que haya en el mercado de grandes dimensiones. En este aspecto no tendremos ningún problema de montaje con el disipador con heatpipe en forma de «L». Si bien, es posible que tengamos problemas de montaje con algunos módulos de memoria con disipadores muy altos a causa de la cercanía de los Slots de memoria al Socket, tal como apuntaremos más adelante…
