Review Placa Base GIGABYTE GA-MA790XT-UD4P Rev1.0 al detalle

5. GIGABYTE GA-MA790XT-UD4P. Sistema de Refrigeración Pasiva. Ultra Durable 3

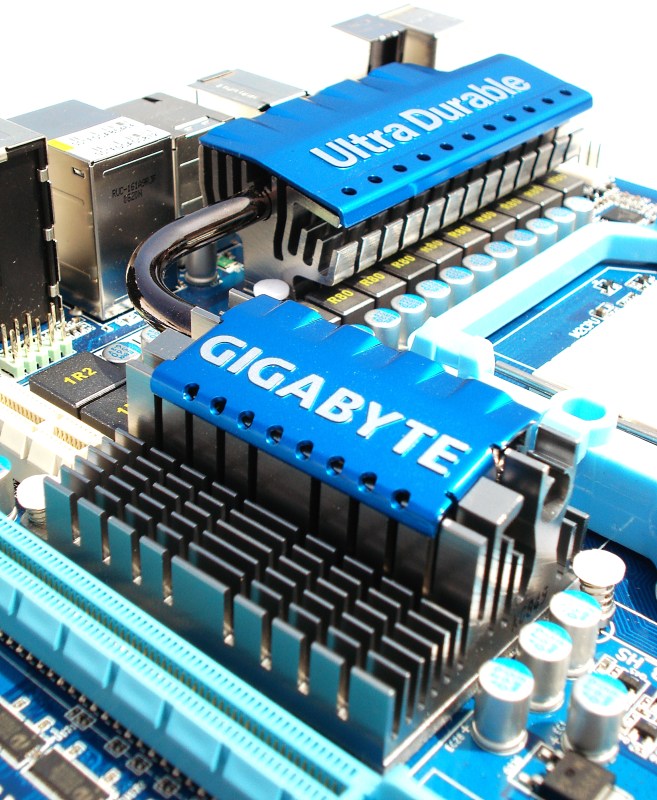

GIGABYTE GA-MA790XT-UD4P. Disipador Mosfets-Chipset

Ahora nos centramos en comentar los aspectos más relevantes del disipador pasivo. GIGABYTE ha optado por alejarse del material de cobre para dar paso a una aleación de níquel plata para sus disipadores. El cobre arrastraba un problema que se solventa con este nuevo material. Simplemente el cobre se oxida, se ennegrece perdiendo su encanto como material, y esta aleación no, conserva su aspecto original muchísimo más tiempo. Esto que parece ser una tontería no lo es. Es evidente que al paso de un par de años, si viéramos la etiqueta de «Ultra Durable» sobre cobre ennegrecido nos echaríamos a reír.

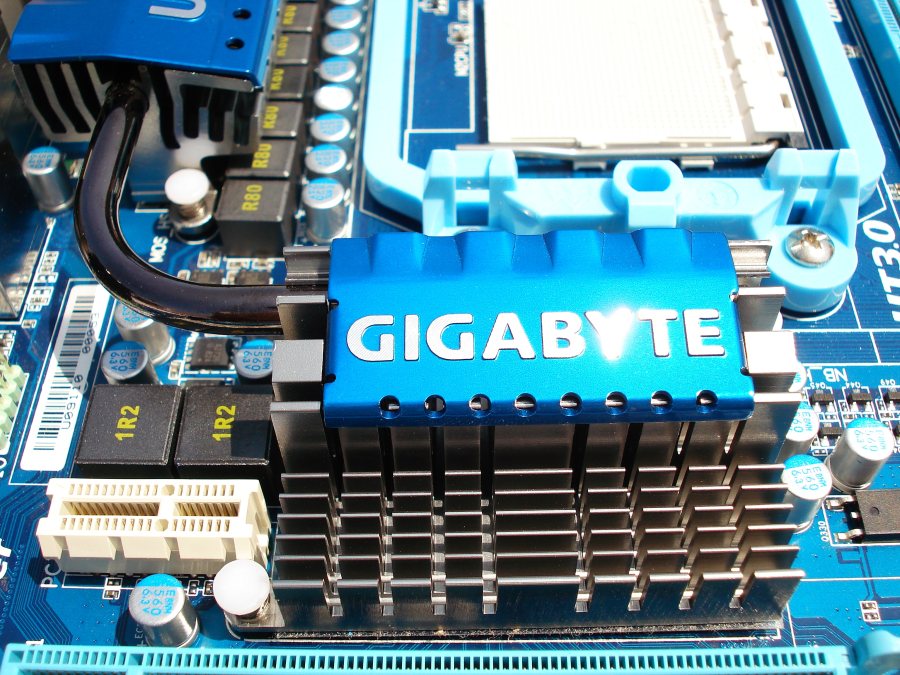

GIGABYTE GA-MA790XT-UD4P. Detalle Disipador Northbridge AMD 790X I

El aspecto final y diseño es exquisito. Se ha repartido el material de forma excelente para dar un toque algo arriesgado al mismo tiempo que elegante y sobrio. El color gris oscuro es algo que conjunta muy bien con cualquier otro color.

GIGABYTE GA-MA790XT-UD4P. Detalle Disipador Northbridge AMD 790X II

EL sistema de refrigeración funciona de una manera sencilla. Las fuentes de calor son los propios Mosfets y el chip Northbridge, que transmiten su energía calorífica a las láminas de metal. Éstas se calientan y encuentran su equilibrio de temperatura gracias al heatpipe que une ambos cuerpos. Los dos poseen una plancha metálica de color azul para darle un toque más modding, con el nombre de la marca en el Northbridge.

Si nos fijamos en este disipador, se ha rebajado la parte inferior del mismo para no entorpecer la instalación de una tarjeta gráfica en el slot PC-E x16 colocado inmediatamente debajo.

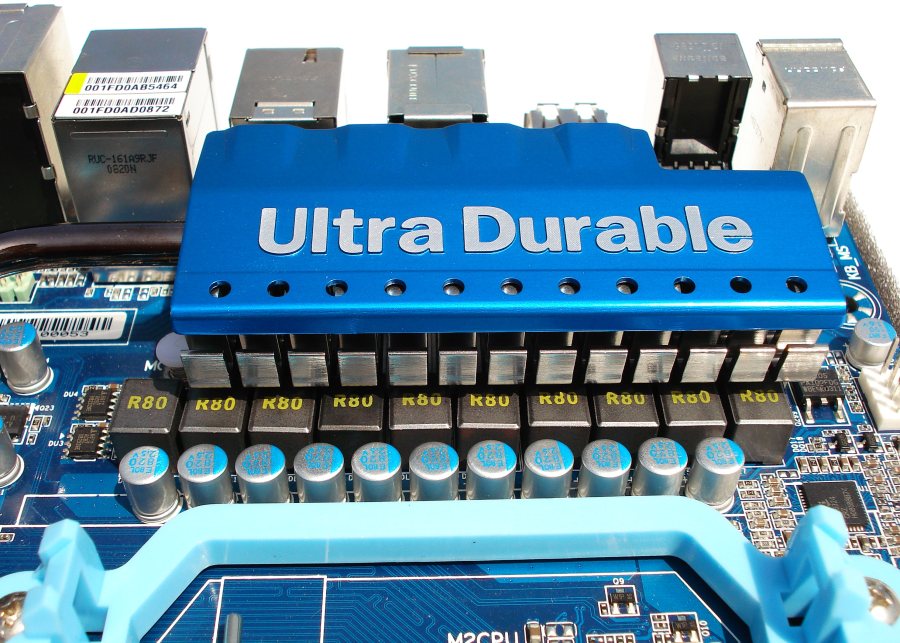

GIGABYTE GA-MA790XT-UD4P. Detalle Disipador Mosfets I

Y sobre los Mosfets aparece el término «Ultra Durable» haciendo referencia a la tecnología patentada por GIGABYTE Ultra Durable 3, que combina 3 tipos de materiales de elevada calidad: Condensadores sólidos japoneses, Mosfets de menor RDS(on) y Fases con núcleos de ferrita, junto con el diseño de la placa electrónica tipo 2 OZ Cooper, con diferentes capas para mejorar la eficiencia energética. De manera que el conjunto consigue emitir menor temperatura, y con ello mayor eficiencia, ahorrando en coste por consumo eléctrico.

Para mayor información sobre Ultra Durable 3 podéis seguir el siguiente enlace.

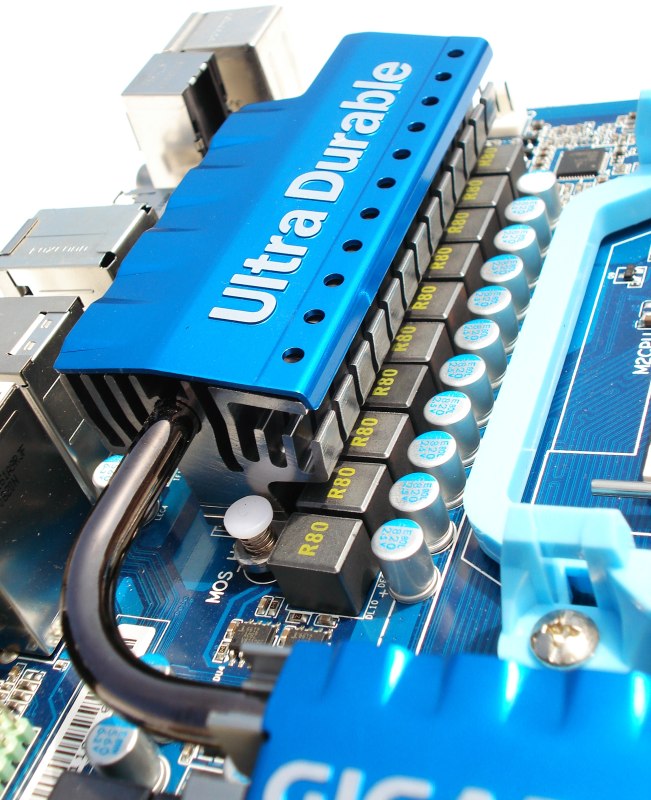

GIGABYTE GA-MA790XT-UD4P.Detalle Disipador Mosfets II

El disipador conjunto en forma de «L» está unido a la Placa Base  con 4 enganches de plástico blanco con muelles para ejercer presión. Estos enganches podrían ser de mayor calidad, sustituyendo el material plástico por otro metálico.

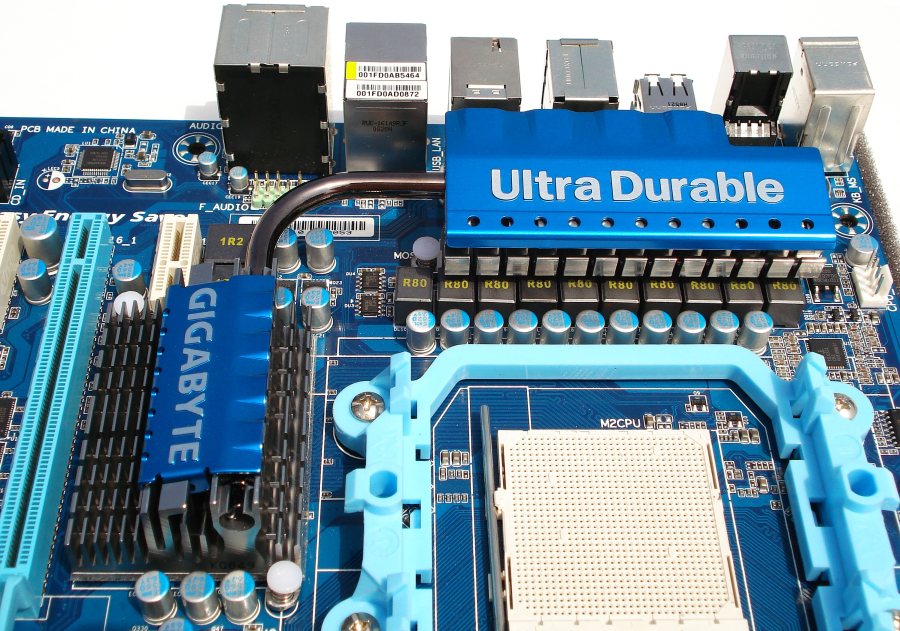

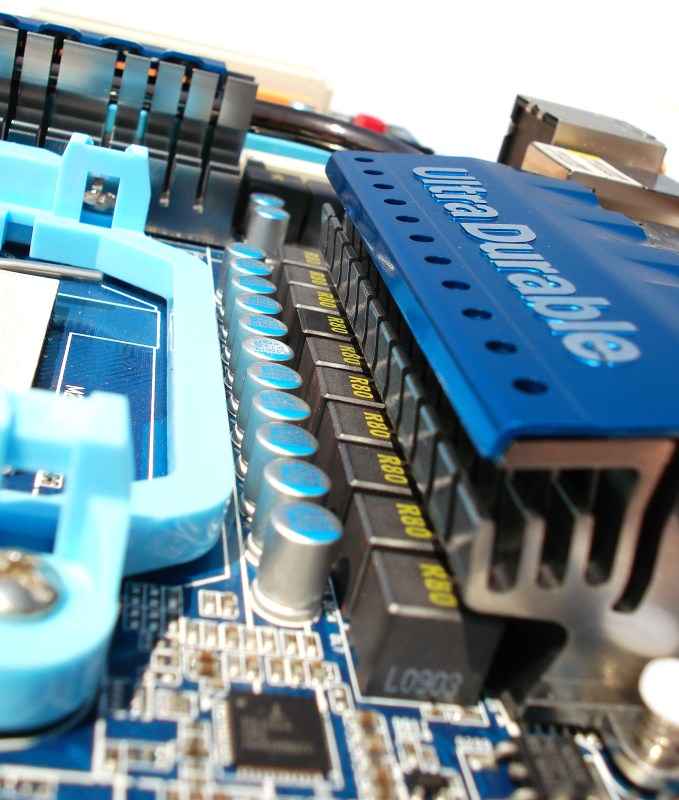

GIGABYTE GA-MA790XT-UD4P. Detalle 8+2 Fases y Condensadores Sólidos Japoneses

Esta fotografía es excelente para explicar las 3 lineas de componentes electrónicos que se disponen en el lateral del Socket. En primer lugar tenemos una hilera de 11 condensadores sólidos japoneses. En la hilera central tenemos las 8+2 fases con núcleos de ferrita. En la hilera tapada por el disipador tenemos hasta 5 Mosfets con baja RDS(on). El disipador queda a unos 2mm sobre las fases.

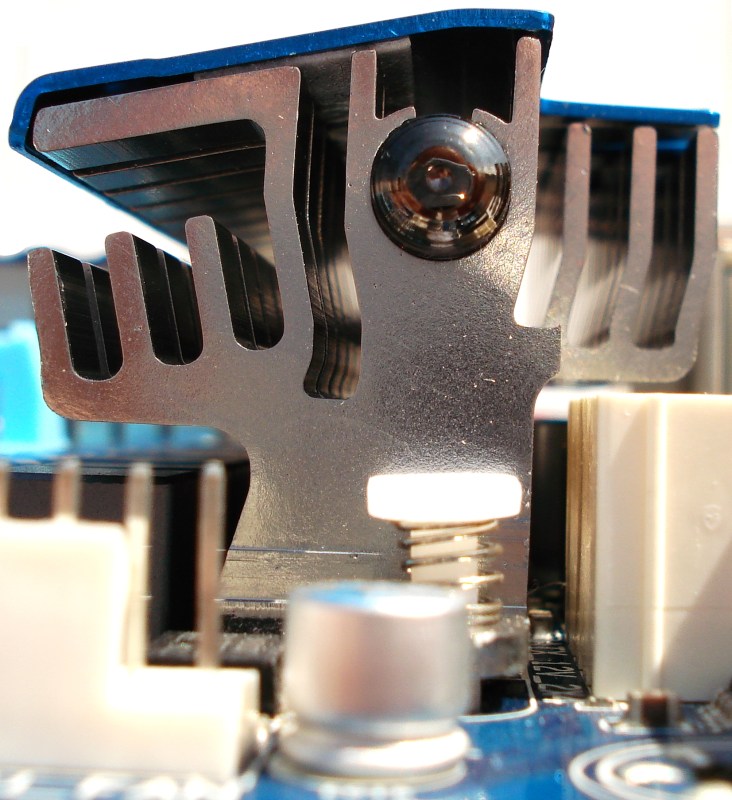

GIGABYTE GA-MA790XT-UD4P. Detalle Diseño Aletas Disipador

Para contrarrestar el calor generado por los mosfets tenemos este diseño algo peculiar, que intenta aumentar la superficie de contacto con el aire para generar mayor disipación.

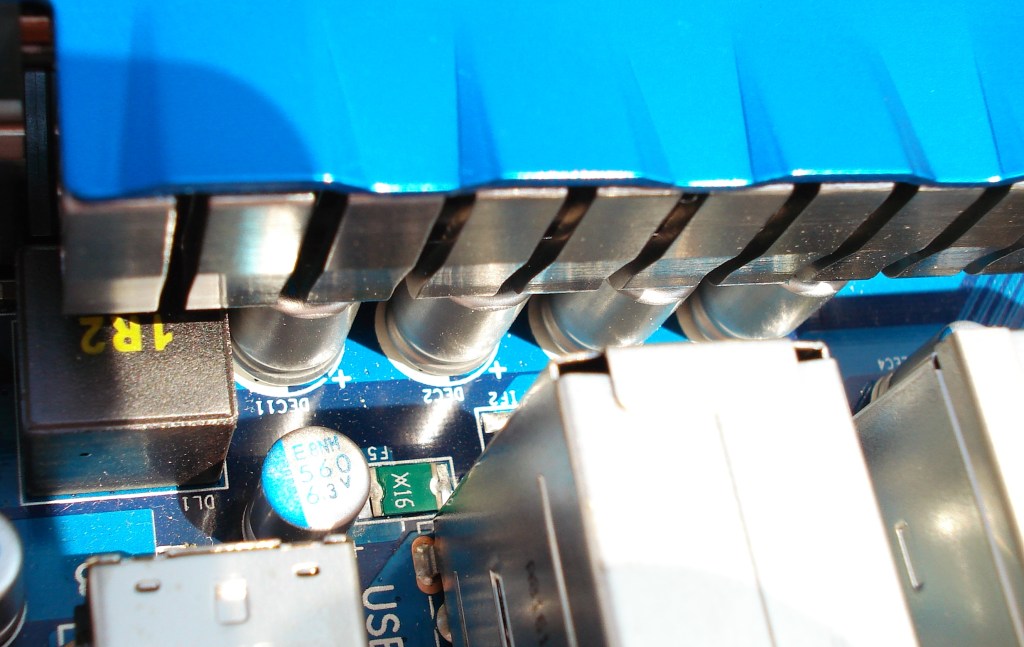

GIGABYTE GA-MA790XT-UD4P. Encuentro Disipador con Condensadores

En la parte trasera del disipador encontramos otros 4 Condensadores sólidos japoneses de gran tamaño junto a otra fase, salvados por el disipador en altura unos 3mm.

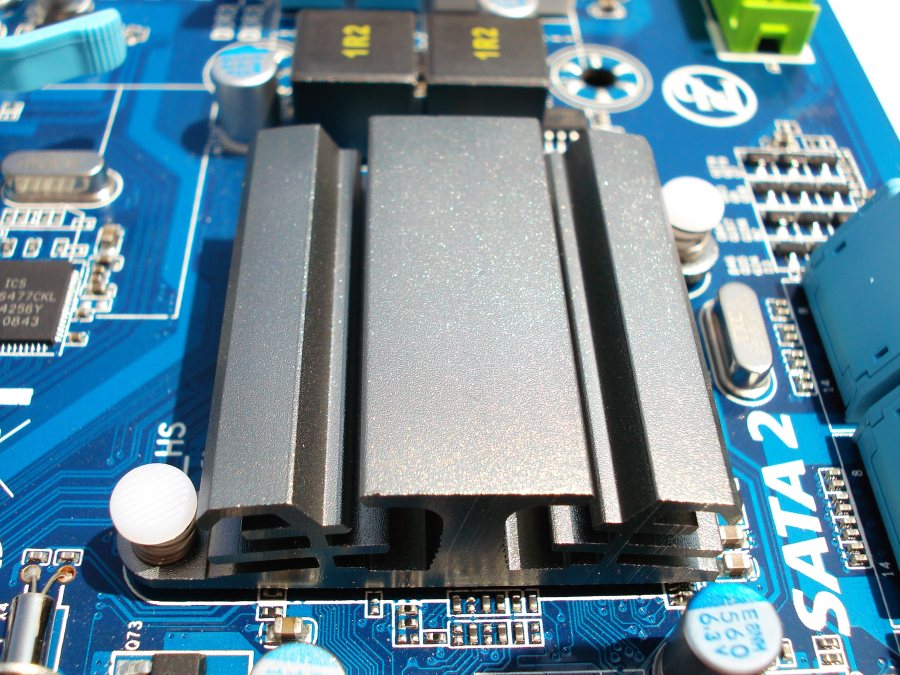

GIGABYTE GA-MA790XT-UD4P. Detalle Disipador Southbridge AMD SB750

Y ya abandonando el Northbridge y la zona del socket saltamos al Southbridge. Este es disipado por otro cuerpo de aleación de menor tamaño, fijado en diagonal por otros dos anclajes de plástico con sendos muelles.

Este chip se encarga de proporcionar los 6 puertos SATA de 3Gb/s (que podremos configurar en RAID-0 RAID-1 RAID-5 RAID-10 y JBOD), el puerto IDE ATA-133/100/66/33 y los 12 puertos USB 2.0, al mismo tiempo que hace de puente entre el Northbridge, el Dual BIOS y el resto de chips integrados que veremos en las páginas siguientes…
