8. GIGABYTE GA-MA790XT-UD4P. Conectividad I

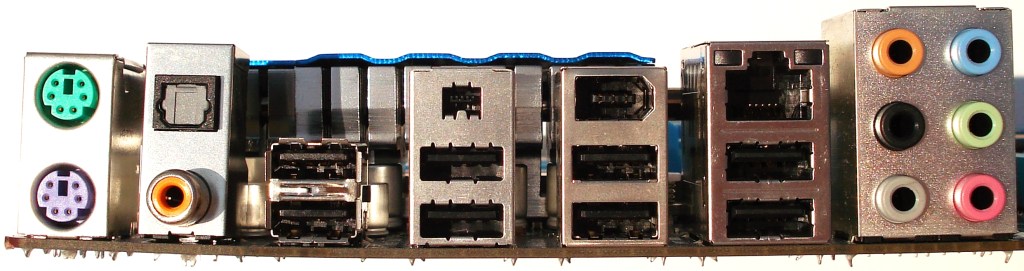

GIGABYTE GA-MA790XT-UD4P. Panel de Conexiones Trasero I. Vista Frontal

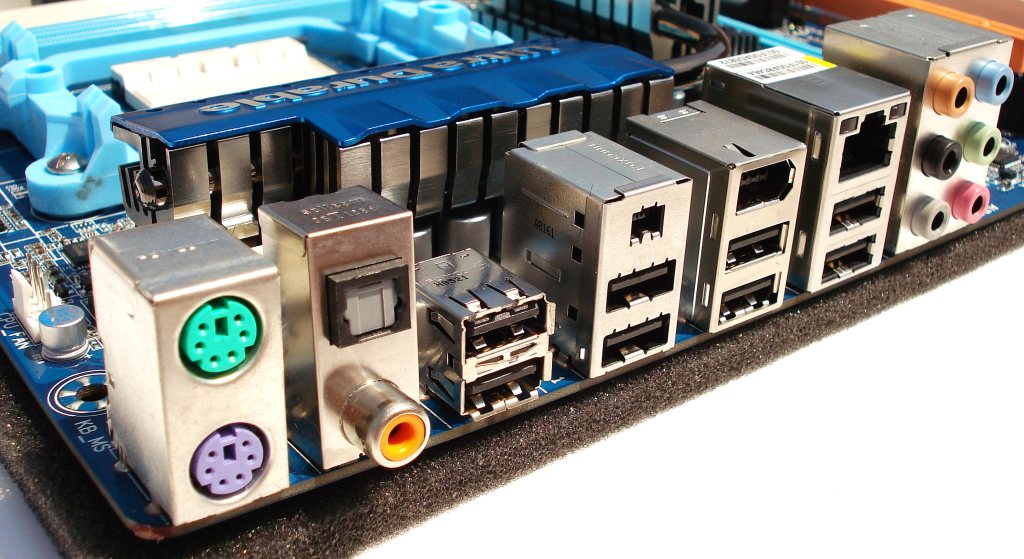

GIGABYTE GA-MA790XT-UD4P. Panel de Conexiones Trasero II. Vista en Perspectiva
El panel trasero no se queda atrás, ya que tenemos prácticamente de todo: 2 conectores PS/2 para teclado y ratón, 2 conectores Óptico y Coaxial para S/PDIF Out, hasta 8 conectores USB2.0/1.1, 2 puertos IEEE 1394a de diferente formato y el puerto LAN RJ-45. Por último, tenemos el panel de conectores tipo jack 3.5 hembra para conectar hasta 7.1 canales de audio independientes, junto con un micrófono y una entrada de audio estéreo. Quizá echamos de menos un puerto e-SATA y tal vez empezamos a pensar que sobren los puertos PS/2.

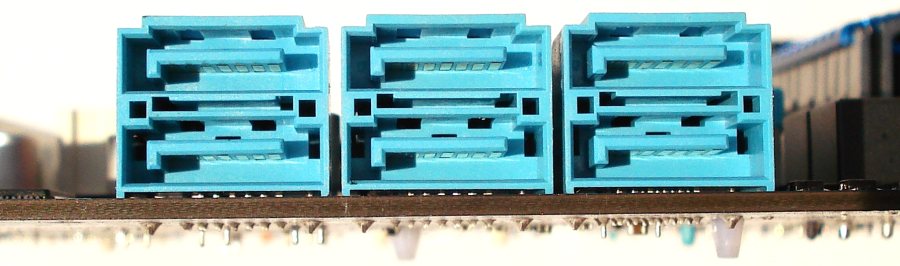

GIGABYTE GA-MA790XT-UD4P. Conectores SATAII I. Vista Frontal

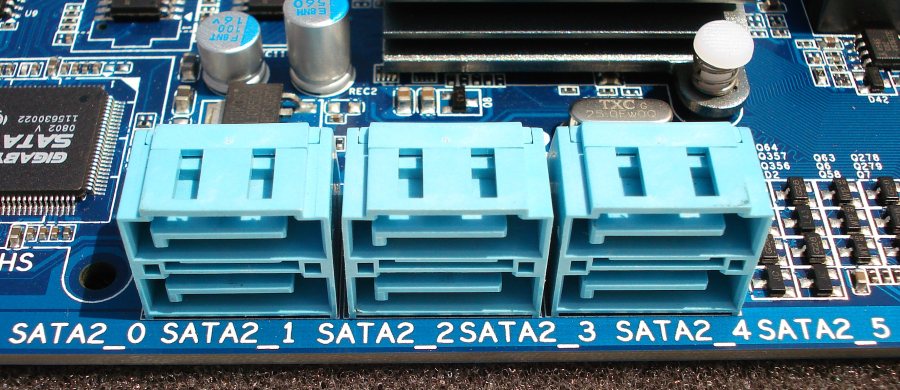

GIGABYTE GA-MA790XT-UD4P. Conectores SATAII II. Vista en Perspectiva
Estos son los 6 conectores SATAII, que podremos configurar independientemente o en RAID, según las especificaciones del Southbridge AMD SB750, ya descritas anteriormente.
Están ubicados para que el conector del cable se conecte paralelo a la placa base. Esta configuración a veces incomoda un poco ya que según en qué torre sea instalada resulta más difícil de conectar por las reducidas dimensiones en anchura.

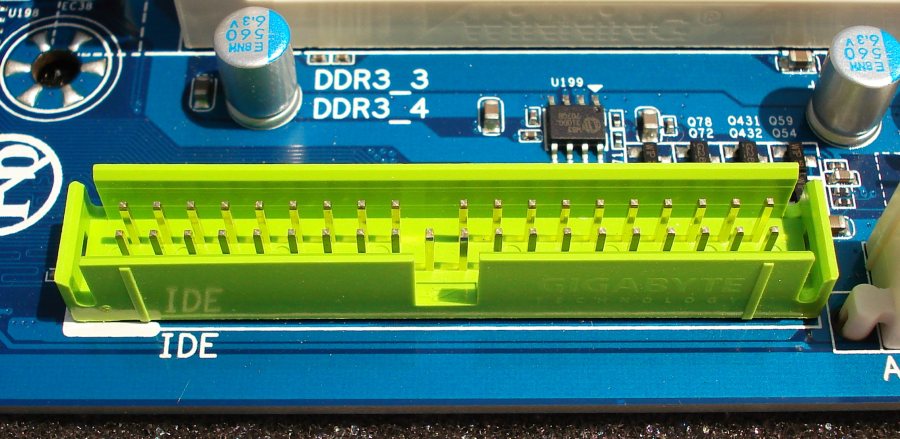

GIGABYTE GA-MA790XT-UD4P. Conector IDE
No puede faltar un conector IDE, que poco a poco irá desapareciendo de las placas base, dando paso a únicamente los conectores SATA y USB.

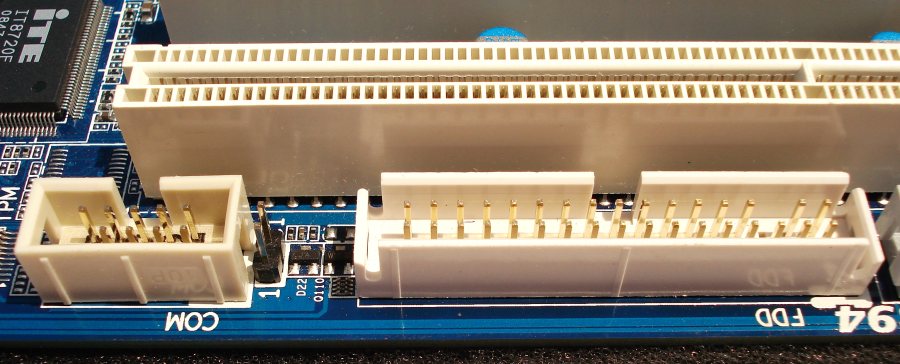

GIGABYTE GA-MA790XT-UD4P. Conectores COM y FDD
En cambio, también tenemos el Conector COM y el conector Floppy que tanto ya aborrecemos. De hecho hasta los propios fabricantes lo marginan colocándolo en la parte inferior de la placa base, y que a veces incluso resulta imposible de conectar por la lejanía al dispositivo de disquetera. No me cansaré de decir que la disquetera debe desaparecer. Está obligada a ello.
Sigamos con el resto de conectores…
