9. GIGABYTE GA-MA790XT-UD4P. Conectividad II

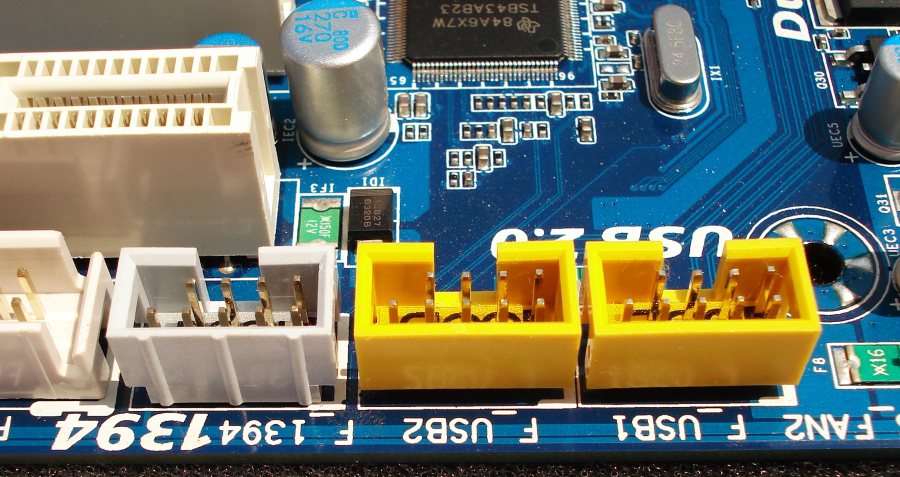

GIGABYTE GA-MA790XT-UD4P. Conectores F1394 y USB2.0
Al lado derecho del conector para Floppy tenemos un puerto F1394 y 2 puertos USB2.0, donde podremos conectar hasta 4 dispositivos USB

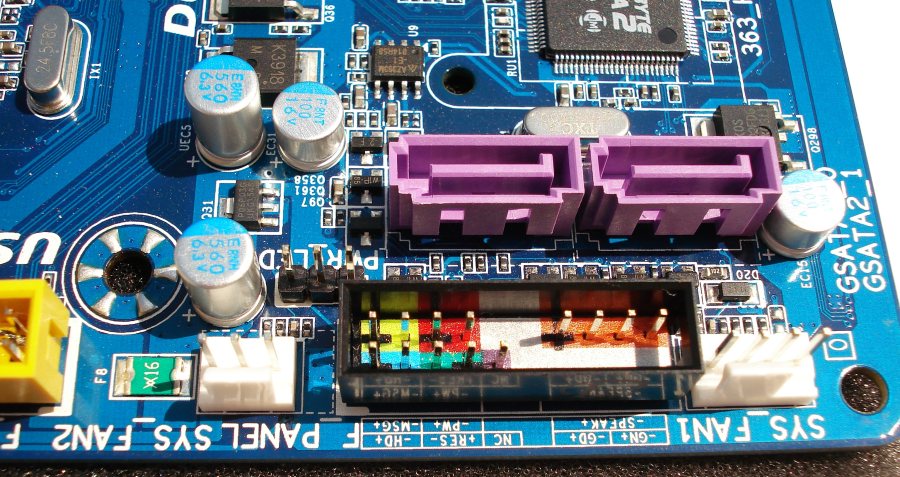

GIGABYTE GA-MA790XT-UD4P. Conectores GSATAII y Panel Frontal F_PANEL
Gracias al Chip GIGABYTE SATA2 0802 V podremos conectar a través de otro controlador independiente hasta 2 dispositivos SATA más.
Respecto al panel frontal, el fabricante sigue ofreciendo el mismo desglose de pines identificados por colores para una mayor leyenda de su correspondiente conexión. Así, sin necesidad de tener el manual a mano, solo con leer la tabla adjunta pintada en blanco sobre la propia placa, podemos conectar los correspondientes cables, que normalmente son 4.
De nuevo lazamos la idea de que este panel debería ser universal y que todas las torres ya deberían venir con un solo cable con varios pines para conectar a dicho panel. O al menos dejar solo por separados los pines del altavoz. Reconocemos que para la gente que tiene práctica esto es como coser y cantar, siempre es lo mismo. Pero para la gente novel, conectar los cables a dicho panel puede resultar una tarea algo complicada.

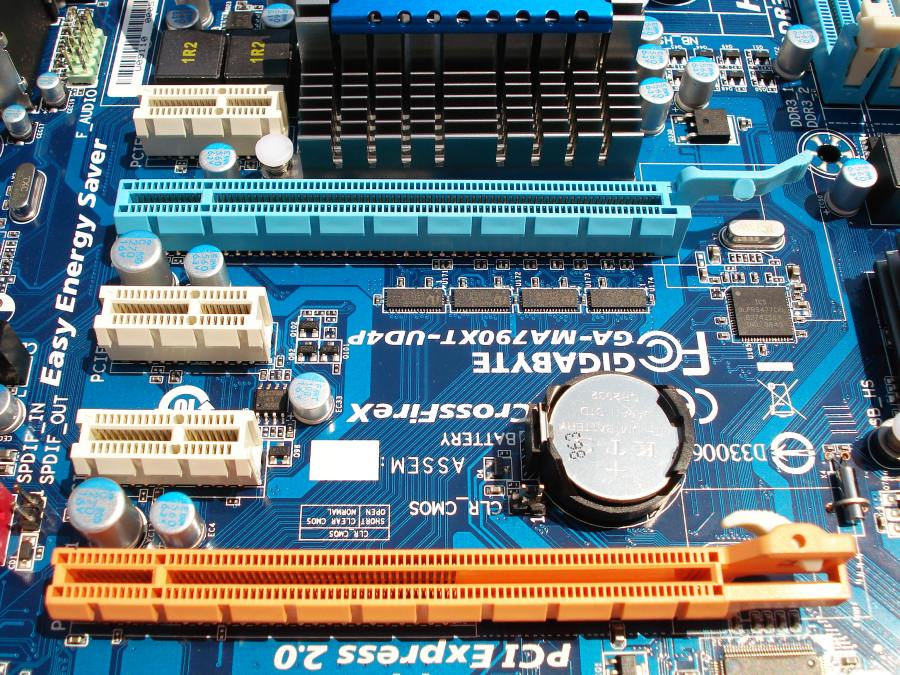

GIGABYTE GA-MA790XT-UD4P. Detalle Slots PCI-e x16, x8, x1
Respecto a las conexiones PCI-e tenemos 1 x16 con el slot de color azul, otro x8 de color naranja. Ambos están separados lo suficiente para una configuración en Crossfire de x8 + x8. A parte, tenemos otros 3 slots x1 de color blanco. El superior está muy cerca del disipador principal de la placa base. Quizá sea conveniente utilizar este slot como último recurso, conectando una tarjeta de poca importancia.

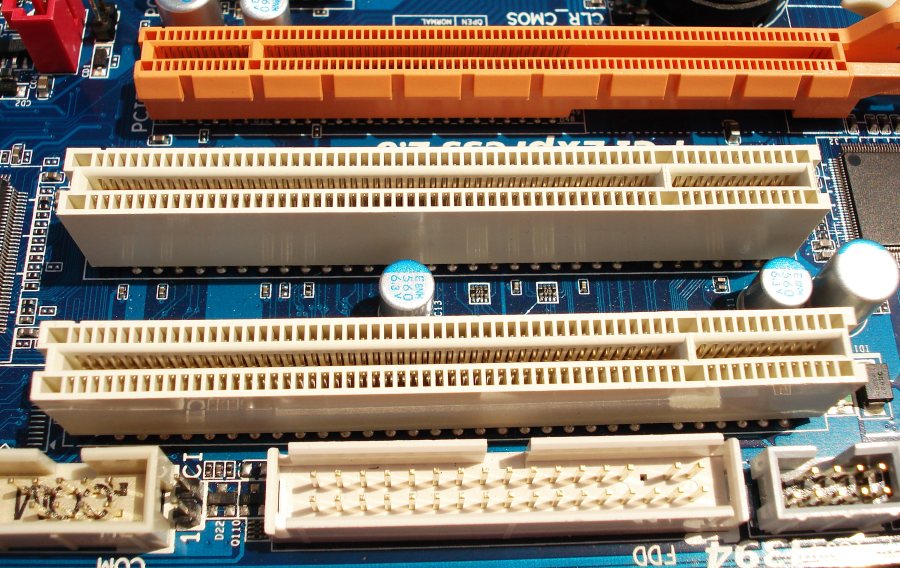

GIGABYTE GA-MA790XT-UD4P. Detalle Slots PCI
Es curiosa la resistencia que posee el slot PCI a ser sustituida por el slot PCI-e. Todavía en las placas base actuales encontramos estos conectores, y más aún, se venden muchos dispositivos PCI (tarjetas de red, de sonido, de TV, etc.), quizá porque todavía queda mucho stock, aunque sabemos que algunos fabricantes siguen utilizando esta tecnología para algunos de sus dispositivos actuales. De hecho nos da la sensación que todavía se utiliza más el slot PCI para este tipo de tarjetas que el propio PCI-e x1. En fin, todo se andará. Esta placa posee 2 slots PCI en la parte inferior de la placa base. Esperamos que los fabricantes se dediquen a avandonar esta tecnología, ya algo obsoleta y migren de una vez por todas al PCI-e por completo.

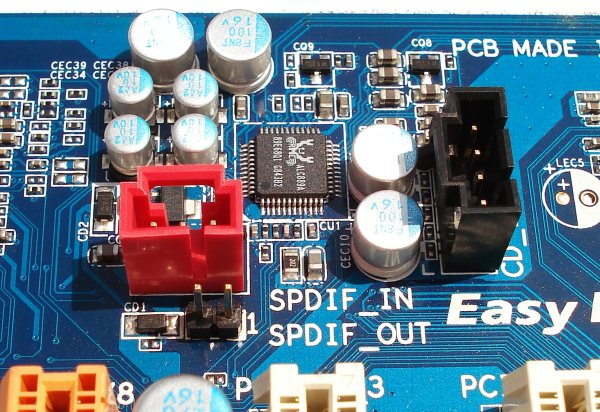

GIGABYTE GA-MA790XT-UD4P. Detalle Conectores SPDIF_IN y CD_IN
En el apartado de audio tenemos 3 tipos de conectores internos: SPDIF_IN (el conector rojo de 3 pines), SPDIF_OUT (el conector de 2 pines «desnudo») y CD_IN (el conector negro de 4 pines). Estos conectores se conectan a través de sus cables respectivos a nuestra lectora o grabadora de CD/DVD o Blue Ray.
GIGABYTE GA-MA790XT-UD4P. Detalle Panel Frontal F_AUDIO
A parte, tenemos el conector de 10 pines para conectar el posible panel frontal de nuestra torre. Lo más común en las torres actuales es tener un conector jack de 3’5mm de entrada para micrófono y otro de salida para auriculares o equipo amplificador de audio. Se conectan a través de sus cables puente a estos pines y listo. En este caso es necesario visualizar el manual de instrucciones para conectar correctamente los cables a cada uno de los pines.
Si optamos por conectar una tarjeta de sonido a la placa base, nos podemos olvidar de todos estos conectores de audio, y puenteariamos con la tarjeta de sonido. En cambio, para la mayoría de usuarios es más que suficiente la calidad de sonido que produce el chip de controlador de audio de REALTEK, por tanto es más que interesante que se mantenga adjunto este tipo de tecnología en las placas base futuras.
Para finalizar solo nos queda ver como alimentar la placa base en cuestión, que conectores de energía de entrada y de salida posee…
